Name: Phoenix Contact PSR-M-B1-SDI8-SDO2-DO2-PI 1104972 varnostni modul 24 V/DC
Brand: Phoenix Contact
SKU: 3563987
Availability: BackOrder

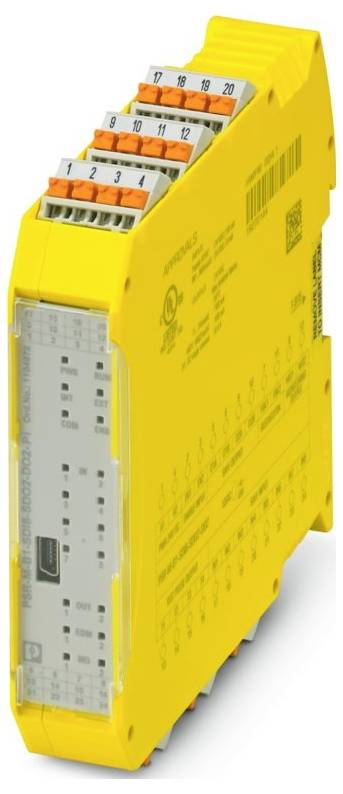

Phoenix Contact PSR-M-B1-SDI8-SDO2-DO2-PI 1104972 varnostni modul 24 V/DC-0

Slika je simbolična

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Kmalu na voljo

Število

kos - zaloga Nemčija

Skupaj (405,00 € / Kos)

405,00 €

z DDV

Samo 29,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta povezave: Vtični priključek
Presek fleksibilnega vodnika: 0,2 mm² ... 2,5 mm²
Presek togega vodnika: 0,2 mm² ... 2,5 mm²
Presek vodnika AWG: 24 ... 14
širina 22,61 mm
Višina 107,74 mm
Globina: 113,6 mm
Material ohišja: Neojačan poliamid PA
Okoljski pogoji: Okoljski pogoji
Vrsta zaščite: IP20
Temperatura okolice (delovanje): -10 °C ... 55 °C (upoštevajte znižanje nazivne moči)
Temperatura okolice (skladiščenje/transport): -20 °C ... do 85 ℃
Vrsta montaže: montaža na DIN letev
Izolacijske lastnosti: Izolacijske lastnosti
Kategorija prenapetosti: II
Stopnja onesnaženosti: 2
Vibracije (delovanje): 10 Hz ... 150 Hz, 2 g
Dolžina odstranjevanja izolacije: 10 mm
Položaj namestitve: navpično ali vodoravno
Največja izguba moči pri nominalnih pogojih: 6,24 W (pri največji dovoljeni obremenitvi)
Razred zaščite: III
CE: CE
Priključna tehnologija: Priključna tehnologija
Opomba glede uporabe: Samo za industrijsko uporabo
Dolžina kabla: največ 100 m (na vtičnico)
Poraba toka: tipično 0,7 mA (tipično v ZDA); maks. 1 mA (pri krmilni napetosti 28,8 V DC)
Nazivna izhodna napetost: 24 V DC (napajanje prek A1)
Priključek vodnika: Priključek vodnika
Preklopna frekvenca: maks. 1/4 x t-cikla [Hz]
Navodila za montažo: Upoštevajte zmanjšanje nazivne moči
Delovna nadmorska višina: ≤ 2000 m (nad morsko gladino)
Najvišja dovoljena vlažnost (delovanje): 95 % (brez kondenzacije)
Udar: 10 g za Δt = 16 ms (neprekinjen udarec, 1000 udarcev na prostorsko smer)
Napetost: 24 V DC (prek A1)
Zaščitno vezje: Varistor
Indikator stanja: 1 x LED (zelena), 1 x LED (oranžna), 1 x LED (modra); 2 x LED (zelena, rdeča); 12 x LED (rumena)
Izhodna napetost: 18,2 V DC ... 27,8 V enosmernega toka (ZDA - 1 V)
Oznaka: A1/A2
Uporaba: Zasilna zaustavitev; svetlobna zavesa; varnostna vrata; varna zaustavitev
Dobava: Dobava
Barva (ohišje): rumena (RAL 1018)
Vklopni tok: maks. 750 mA (Δt ≤ 1 s)
Opis izhoda: PNP, IEC 61131-2 tip 0,5
Največji vklopni tok: 1,1 A (Δt = 3 s pri Us)
Indikator delovne napetosti: 1 x LED (zelena)
Največji neprekinjeni tok: 100 mA (na kanal); 400 mA (skupni tok vseh izhodov)
Uhajalni tok: največ 100 µA
Nazivna napajalna napetost krmilnega tokokroga US: 24 V DC -20 % / +20 % (zunanje varovalke, običajno 4 A)
Nazivni krmilni tok IS: tipično 55 mA (izhodi neaktivni); tipično 70 mA (izhodi aktivni, brez obremenitve)
Podatki, povezani z varnostjo: Podatki, povezani z varnostjo
Časi: Časi
Nazivni način delovanja: 100 % ED
Nazivna impulzna vzdržna napetost / izolacija: Osnovna izolacija 4 kV med vsemi tokovnimi potmi in ohišjem
Čas filtra: 100 ms ±2 ms (širina testnega impulza);> 1 s (frekvenca testnega impulza)
Število izhodov: 4
Varnostni podatki: EN ISO 13849: Varnostni podatki: EN ISO 13849
Raven zmogljivosti (PL): e (2-kanalna konfiguracija); d (1-kanalna konfiguracija)
Stopnja varnostne integritete (SIL): 3 (2-kanalna konfiguracija); 2 (1-kanalna konfiguracija)
Varnostni podatki: EN IEC 62061: Varnostni podatki: EN IEC 62061
Minimalna stopnja zaščite za mesto namestitve: IP54
Najvišja dovoljena vlažnost (skladiščenje/transport): 95 % (brez kondenzacije)
Opis vhoda: ni varnostno usmerjen (nastavljiv); IEC 61131-2 tip 3
Število vhodov: 2
Indikator napake: 2 x LED (rdeča)
Vhodna napetost signala "0": 0 V DC ... 5 V DC
Vhodna napetost signala "1": 8 V DC ... 28,8 V enosmernega toka
Največja kapacitivna obremenitev: maks. 470 nF
priključljiv: da
Krmiljenje: 1- in 2-kanalno
Poraba energije v ZDA: tipično 1,32 W (izhodi neaktivni)
Kategorija postanka: 0
Čas ponovnega zagona: min. 5 s (čas zagona); maks. 10 s (čas zagona)
Vhodni tok, signal "0":< 0,2 mA
Največja dovoljena skupna upornost voda: maks. 12 kΩ
Uporna obremenitev: min. 180 Ω (upoštevajte največji trajni tok)
Zaščita pred kratkim stikom: Da (samomejujoča pri 1,1 A)
Izpustni krog: Ne
Odzivni čas: glejte uporabniški priročnik
Vmesniki: DIN-letev TBUS za priključitev na glavni modul, ni vključen v obseg dobave
Digitalni: IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8: Digitalni: IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8
Maks. induktivna obremenitev: maks. 2,4 mH
Nazivno izhodno napetostno območje: 18 V DC ... 27,6 V enosmernega toka (ZDA - 1,2 V)
Izhodna napetost v izklopljenem stanju: maks. 0,1 V
Testni impulzi: ≤ 220 µs (širina testnega impulza); frekvenca testnega impulza = 8 x tcikl [ms]
Bar: T1, T2, T3, T4: Bar: T1, T2, T3, T4
Varnostni podatki: IEC 61508 - Visoko povpraševanje po 2-kanalni konfiguraciji: Varnostni podatki: IEC 61508 - Visoko povpraševanje po 2-kanalni konfiguraciji
Varnostni podatki: IEC 61508 - Visoko povpraševanje po enokanalni konfiguraciji: Varnostni podatki: IEC 61508 - Visoko povpraševanje po enokanalni konfiguraciji
Digitalno: Vhodi za ponastavitev (FBK1, FBK2): Digitalno: Vhodi za ponastavitev (FBK1, FBK2)
Digitalno: O1A, O1B, O2A, O2B: Digitalno: O1A, O1B, O2A, O2B
Poročilo: MO1, MO2: Poročilo: MO1, MO2
Digitalno: Omogočanje vhodov (EN1, EN2): Digitalno: Omogočanje vhodov (EN1, EN2)

Vrsta izdelka: varnostni modul

Maks. število digitalnih vhodov: 8

Maks. število vhodov: 12

Število izhodov maks.: 10

Delovna napetost: 24 V/DC

Višina: 107.74 mm

Dolžina: 113.6 mm

Širina: 22.61 mm

: IP20

Mere: (D x Š x V) 113.6 x 22.61 x 107.74 mm

Priključitev: Push-in priključek

Proizv. št. delov: 1104972

Vrsta: PSR-M-B1-SDI8-SDO2-DO2-PI

Način montaže (podrobnosti): montaža nosilne letve

Linearno območje upornosti: 12 kΩ

Maks. temperatura okolice: 55 °C

Min. temperatura okolice: -10 °C

Globina: 113.6 mm

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3563987 Phoenix Contact PSR-M-B1-SDI8-SDO2-DO2-PI 1104972 varnostni modul 24 V/DC

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3563987 Phoenix Contact PSR-M-B1-SDI8-SDO2-DO2-PI 1104972 varnostni modul 24 V/DC

Opis

Konfigurabilni varnostni modul (osnovni modul), 8 varnih vhodov, 2 varna izhoda, 2 vhoda za ponastavitev, 2 signalna izhoda, 4 taktni izhodi, razširljiv prek TBUS, do SIL 3, kat. 4/PL e, vtični priključek, priključek TBUS ni priložen
