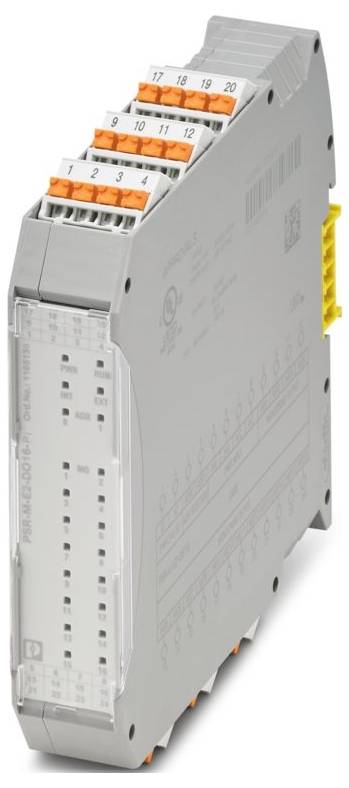

Phoenix Contact PSR-M-E2-DO16-PI 1105136 razširitveni modul 24 V/DC

Slika je simbolična

Podatkovni list izdelka (PDF)

Dostava pon, 5.10.

Število

kos - zaloga Nemčija

Skupaj (369,00 € / Kos)

369,00 €

z DDV

Samo 29,00 €

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta povezave: Vtični priključek
Presek fleksibilnega vodnika: 0,2 mm² ... 2,5 mm²
Presek togega vodnika: 0,2 mm² ... 2,5 mm²
Presek vodnika AWG: 24 ... 14
širina 22,61 mm
Višina 107,74 mm
Globina: 113,6 mm
Material ohišja: Neojačan poliamid PA
Okoljski pogoji: Okoljski pogoji
Vrsta zaščite: IP20
Temperatura okolice (delovanje): -10 °C ... 55 °C (upoštevajte znižanje nazivne moči)
Temperatura okolice (skladiščenje/transport): -20 °C ... do 85 ℃
Vrsta montaže: montaža na DIN letev
Izolacijske lastnosti: Izolacijske lastnosti
Kategorija prenapetosti: II
Stopnja onesnaženosti: 2
Vibracije (delovanje): 10 Hz ... 150 Hz, 2 g
Dolžina odstranjevanja izolacije: 10 mm
Položaj namestitve: navpično ali vodoravno
Največja izguba moči pri nominalnih pogojih: 3,5 W (pri največji dovoljeni obremenitvi)
Zaščitni razred: III (EN 50178)
Priključna tehnologija: Priključna tehnologija
Opomba glede uporabe: Samo za industrijsko uporabo
Dolžina kabla: največ 100 m (na vtičnico)
Priključek vodnika: Priključek vodnika
Preklopna frekvenca: maks. 1/4 x t-cikla [Hz]
Navodila za montažo: Upoštevajte zmanjšanje nazivne moči
Delovna nadmorska višina: ≤ 2000 m (nad morsko gladino)
Najvišja dovoljena vlažnost (delovanje): 95 % (brez kondenzacije)
Udar: 10 g za Δt = 16 ms (neprekinjen udarec, 1000 udarcev na prostorsko smer)
Napetost: 24 V DC (nad 24 V)
Zaščitno vezje: supresorska dioda
Indikator stanja: 1 x LED (zelena), 2 x LED (oranžna); 16 x LED (rumena)
Izhodna napetost: 18,2 V DC ... 27,8 V enosmernega toka (ZDA - 1 V)
Oznaka: 24V/A2
Uporaba: Razširitveni modul
Dobava: Dobava
Barva (ohišje): rumena (RAL 1018)
Vklopni tok: 10 A (na sponki 5 in 6, Δt = 1 ms pri Us)
Opis izhoda: PNP, IEC 61131-2 tip 0,1; ni varnostno usmerjen; referenčna ozemljitev A2
Največji vklopni tok: 1,1 A (Δt = 3 s pri Us)
Indikator delovne napetosti: 1 x LED (zelena)
Omejitev neprekinjenega toka: 100 mA (na kanal); 1,6 A (skupni tok vseh digitalnih alarmnih izhodov)
Uhajalni tok: maks. 100 µA
Nazivna napajalna napetost krmilnega tokokroga US: 24 V DC -20 % / +20 % (zunanja varovalka, običajno 5 A)
Nazivni krmilni napajalni tok IS: tipično 20 mA (izhodi aktivni, brez obremenitve)
Časi: Časi
Nazivni način delovanja: 100 % ED
Nazivna impulzna vzdržna napetost / izolacija: Osnovna izolacija 4 kV med vsemi tokovnimi potmi in ohišjem
Čas filtra: običajno 1 ms (med padci napetosti)
Število izhodov: 16
Minimalna stopnja zaščite za mesto namestitve: IP54
Najvišja dovoljena vlažnost (skladiščenje/transport): 95 % (brez kondenzacije)
Indikator napake: 2 x LED (rdeča)
priključljiv: da
Poraba energije v ZDA: tipično 0,72 W
Čas ponovnega zagona: min. 5 s (čas zagona); maks. 10 s (čas plovbe)
Uporna obremenitev: min. 180 Ω (upoštevajte največji trajni tok)
Zaščita pred kratkim stikom: Da (samomejujoča pri 1,1 A)
Izpustni krog: Ne
Odzivni čas: glejte uporabniški priročnik
Vmesniki: DIN-letev TBUS za povezavo z glavnim modulom, vključeno v obseg dobave
Izhodna napetost v izklopljenem stanju: maks. 0,1 V
Poročilo: MO1 ... MO16: Poročilo: MO1 ... MO16
