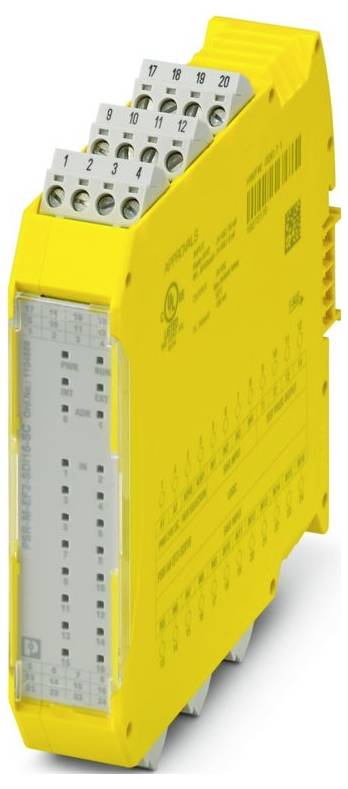

Phoenix Contact PSR-M-EF2-SDI16-SC 1104888 razširitveni modul 24 V/DC
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (345,00 € / Kos)
345,00 €
z DDV
Tehnične specifikacije
- Vrsta povezave: Vijačna povezava
- Navoj vijaka: M3
- Navor privijanja: 0,5 Nm ... 0,6 Nm
- Presek fleksibilnega vodnika: 0,2 mm² ... 2,5 mm²
- Presek togega vodnika: 0,2 mm² ... 2,5 mm²
- Presek vodnika AWG: 24 ... 12
- širina 22,61 mm
- Višina 112,58 mm
- Globina: 113,6 mm
- Material ohišja: Neojačan poliamid PA
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP20
- Temperatura okolice (delovanje): -10 °C ... 55 °C (upoštevajte znižanje nazivne moči)
- Temperatura okolice (skladiščenje/transport): -20 °C ... do 85 ℃
- Vrsta montaže: montaža na DIN letev
- Izolacijske lastnosti: Izolacijske lastnosti
- Kategorija prenapetosti: II
- Stopnja onesnaženosti: 2
- Vibracije (delovanje): 10 Hz ... 150 Hz, 2 g
- Dolžina odstranjevanja izolacije: 7 mm
- Položaj namestitve: navpično ali vodoravno
- Največja izguba moči pri nominalnih pogojih: 4,28 W (pri največji dovoljeni obremenitvi)
- Razred zaščite: III
- CE: CE
- Priključna tehnologija: Priključna tehnologija
- Opomba glede uporabe: Samo za industrijsko uporabo
- Dolžina kabla: največ 100 m (na vtičnico)
- Poraba toka: tipično 7,5 mA (tipično v ZDA); maks. 9,5 mA (pri krmilni napetosti 28,8 V DC)
- Priključek vodnika: Priključek vodnika
- Navodila za montažo: Upoštevajte zmanjšanje nazivne moči
- Delovna nadmorska višina: ≤ 2000 m (nad morsko gladino)
- Najvišja dovoljena vlažnost (delovanje): 95 % (brez kondenzacije)
- Udar: 10 g za Δt = 16 ms (neprekinjen udarec, 1000 udarcev na prostorsko smer)
- Napetost: 24 V DC (prek A1)
- Zaščitno vezje: Zaščita pred serijskim obratom polarnosti
- Indikator stanja: 1 x LED (zelena), 2 x LED (oranžna); 16 x LED (rumena)
- Oznaka: A1/A2
- Uporaba: Zaustavitev v sili; svetlobna zavesa; varnostna vrata
- Dobava: Dobava
- Barva (ohišje): rumena (RAL 1018)
- Vklopni tok:< 2,3 A (Δt = 1 ms pri Us)
- Opis izhoda: PNP, IEC 61131-2 tip 0.1
- Največji vklopni tok: 1,1 A (Δt = 3 s pri Us)
- Indikator delovne napetosti: 1 x LED (zelena)
- Največji neprekinjeni tok: 100 mA (na kanal); 400 mA (skupni tok vseh izhodov)
- Uhajalni tok: največ 100 µA
- Nazivna napajalna napetost krmilnega tokokroga US: 24 V DC -20 % / +20 % (zunanje varovalke, običajno 4 A)
- Nazivni krmilni tok IS: tipično 40 mA
- Podatki, povezani z varnostjo: Podatki, povezani z varnostjo
- Časi: Časi
- Nazivni način delovanja: 100 % ED
- Nazivna impulzna vzdržna napetost / izolacija: Osnovna izolacija 4 kV med napajanjem 24 V in vhodi/izhodi do ohišja
- Čas filtra: min. 3 ms ± 2 ms (nastavljivo); maks. 250 ms ±2 ms (nastavljivo); hitrost testnega impulza ≥ 2 x nastavljeni čas filtra, min. hitrost testnega impulza = 10 ms
- Število izhodov: 4
- Varnostni podatki: EN ISO 13849: Varnostni podatki: EN ISO 13849
- Raven zmogljivosti (PL): e (2-kanalna konfiguracija); d (1-kanalna konfiguracija)
- Stopnja varnostne integritete (SIL): 3 (2-kanalna konfiguracija); 2 (1-kanalna konfiguracija)
- Varnostni podatki: EN IEC 62061: Varnostni podatki: EN IEC 62061
- Minimalna stopnja zaščite za mesto namestitve: IP54
- Najvišja dovoljena vlažnost (skladiščenje/transport): 95 % (brez kondenzacije)
- Opis vhoda: Varnostni digitalni vhodi; IEC 61131-2 tip 2
- Število vhodov: 16
- Indikator napake: 2 x LED (rdeča)
- Vhodna napetost signala "0": 0 V DC ... 5 V DC
- Vhodna napetost signala "1": 11 V DC ... 28,8 V enosmernega toka
- Največja kapacitivna obremenitev: maks. 470 nF
- priključek: da
- Krmiljenje: 1- in 2-kanalno
- Poraba energije v ZDA: tipično 0,96 W
- Kategorija postanka: 0
- Čas ponovnega zagona: min. 5 s (čas zagona); maks. 10 s (čas plovbe)
- Vhodni tok, signal "0":< 1 mA
- Največja dovoljena skupna upornost omrežja: maks. 1,2 kΩ (vhodno in ponastavitveno vezje za ZDA)
- Zaščita pred kratkim stikom: Da (samomejujoča pri 1,1 A)
- Izpraznilni krog: Da, notranji
- Odzivni čas: glejte uporabniški priročnik
- Vmesniki: DIN-letev TBUS za povezavo z glavnim modulom, vključeno v obseg dobave
- Maks. induktivna obremenitev: maks. 2,4 mH
- Izhodna napetost v izklopljenem stanju: maks. 0,1 V
- Testni impulzi: ≤ 200 µs (širina testnega impulza); hitrost testnega impulza = 8 x tcikl [ms]
- Bar: T1, T2, T3, T4: Bar: T1, T2, T3, T4
- Varnostni podatki: IEC 61508 - Visoko povpraševanje po 2-kanalni konfiguraciji: Varnostni podatki: IEC 61508 - Visoko povpraševanje po 2-kanalni konfiguraciji
- Varnostni podatki: IEC 61508 - Visoko povpraševanje po enokanalni konfiguraciji: Varnostni podatki: IEC 61508 - Visoko povpraševanje po enokanalni konfiguraciji
- Digitalno: VHOD1 ... VHOD16: Digitalni: VHOD1 ... IN16
- Vrsta izdelka
razširitveni modul
- Maks. število vhodov
16
- Število izhodov maks.
4
- Delovna napetost
24 V/DC
- Višina
112.58 mm
- Dolžina
113.6 mm
- Širina
22.61 mm
IP20
- Mere
(D x Š x V) 113.6 x 22.61 x 112.58 mm
- Priključitev
vijačni priključek
- Proizv. št. delov
1104888
- Vrsta
PSR-M-EF2-SDI16-SC
- Način montaže (podrobnosti)
montaža nosilne letve
- Globina
113.6 mm
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3563936 Phoenix Contact PSR-M-EF2-SDI16-SC 1104888 razširitveni modul 24 V/DC
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3563936 Phoenix Contact PSR-M-EF2-SDI16-SC 1104888 razširitveni modul 24 V/DC
Opis
Varni razširitveni modul s 16 varnimi vhodi, vmesnik TBUS, do SIL 3, kat. 4/PL e, vtični vijačni priključek, priložen priključek TBUS.
