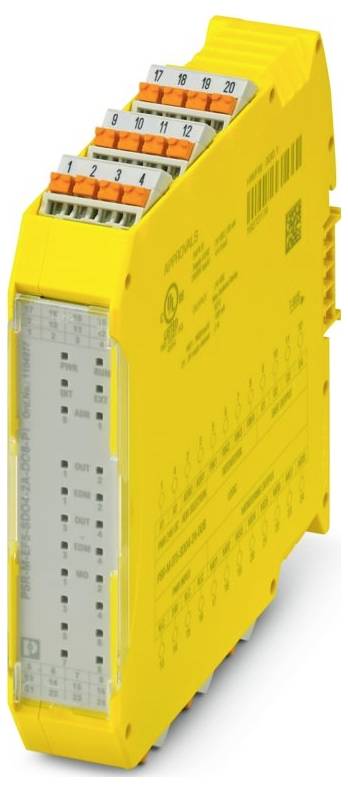

Phoenix Contact PSR-M-EF5-SDO4-2A-DO8-PI 1104977 razširitveni modul 24 V/DC
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (425,00 € / Kos)
425,00 €
z DDV
Tehnične specifikacije
- Vrsta povezave: Vtični priključek
- Presek fleksibilnega vodnika: 0,2 mm² ... 2,5 mm²
- Presek togega vodnika: 0,2 mm² ... 2,5 mm²
- Presek vodnika AWG: 24 ... 14
- širina 22,61 mm
- Višina 107,74 mm
- Globina: 113,6 mm
- Material ohišja: Neojačan poliamid PA
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP20
- Temperatura okolice (delovanje): -10 °C ... 55 °C (upoštevajte znižanje nazivne moči)
- Temperatura okolice (skladiščenje/transport): -20 °C ... do 85 ℃
- Vrsta montaže: montaža na DIN letev
- Izolacijske lastnosti: Izolacijske lastnosti
- Kategorija prenapetosti: II
- Stopnja onesnaženosti: 2
- Vibracije (delovanje): 10 Hz ... 150 Hz, 2 g
- Dolžina odstranjevanja izolacije: 10 mm
- Položaj namestitve: navpično ali vodoravno
- Največja izguba moči pri nominalnih pogojih: 8,05 W (pri največji dovoljeni obremenitvi)
- Razred zaščite: III
- CE: CE
- Priključna tehnologija: Priključna tehnologija
- Opomba glede uporabe: Samo za industrijsko uporabo
- Dolžina kabla: največ 100 m (na vtičnico)
- Poraba toka: tipično 10 mA (tipično v ZDA); maks. 13 mA (pri krmilni napetosti 28,8 V DC)
- Nazivna izhodna napetost: 24 V DC (napajanje prek A1)
- Priključek vodnika: Priključek vodnika
- Preklopna frekvenca: maks. 1/4 x t-cikla [Hz]
- Navodila za montažo: Upoštevajte zmanjšanje nazivne moči
- Delovna nadmorska višina: ≤ 2000 m (nad morsko gladino)
- Najvišja dovoljena vlažnost (delovanje): 95 % (brez kondenzacije)
- Udar: 10 g za Δt = 16 ms (neprekinjen udarec, 1000 udarcev na prostorsko smer)
- Napetost: 24 V DC (nad 24 V)
- Zaščitno vezje: Antiparalelna zaščita pred obratno polarnostjo
- Indikator stanja: 12 x LED (rumena); 4 x LED (zelena, rumena, rdeča); 1 x LED (zelena), 2 x LED (oranžna)
- Izhodna napetost: 18,2 V DC ... 27,8 V enosmernega toka (ZDA - 1 V)
- Oznaka: 24V/A2
- Uporaba: Varno izklop
- Dobava: Dobava
- Barva (ohišje): rumena (RAL 1018)
- Vklopni tok: maks. 2,5 A (Δt ≤ 1 ms)
- Opis izhoda: PNP, IEC 61131-2 tip 0,1; ni varnostno usmerjen; referenčna ozemljitev A2
- Največji vklopni tok: 1,1 A (Δt = 3 s pri Us)
- Indikator delovne napetosti: 1 x LED (zelena)
- Omejitev trajnega toka: 100 mA (na kanal); 0,8 A (skupni tok vseh digitalnih signalnih izhodov)
- Uhajalni tok: največ 100 µA
- Nazivna napajalna napetost krmilnega tokokroga US: 24 V DC -20 % / +20 % (zunanja varovalka, običajno 5 A)
- Nazivni krmilni napajalni tok IS:< 0,5 mA (izhodi neaktivni); maks. 20 mA (izhodi aktivni, brez obremenitve)
- Podatki, povezani z varnostjo: Podatki, povezani z varnostjo
- Časi: Časi
- Nazivni način delovanja: 100 % ED
- Nazivna impulzna vzdržna napetost / izolacija: Osnovna izolacija 4 kV med napajanjem 24 V in vhodi/izhodi do ohišja
- Čas filtra: 250 ms ±2 ms (frekvenca testnih impulzov> 500 ms)
- Število izhodov: 8
- Varnostni podatki: EN ISO 13849: Varnostni podatki: EN ISO 13849
- Raven zmogljivosti (PL): e (2-kanalna konfiguracija); d (1-kanalna konfiguracija)
- Stopnja varnostne integritete (SIL): 3 (2-kanalna konfiguracija); 2 (1-kanalna konfiguracija)
- Varnostni podatki: EN IEC 62061: Varnostni podatki: EN IEC 62061
- Minimalna stopnja zaščite za mesto namestitve: IP54
- Najvišja dovoljena vlažnost (skladiščenje/transport): 95 % (brez kondenzacije)
- Opis vhoda: IEC 61131-2 tip 3
- Število vhodov: 4
- Indikator napake: 2 x LED (rdeča)
- Vhodna napetost signala "0": 0 V DC ... 5 V DC
- Vhodna napetost signala "1": 11 V DC ... 28,8 V enosmernega toka
- Največja kapacitivna obremenitev: maks. 820 nF
- priključek: da
- Krmiljenje: 1- in 2-kanalno
- Poraba energije v ZDA:< 12 mW (izhodi neaktivni); maks. 0,48 W (izhodi aktivni, brez obremenitve)
- Kategorija postanka: 0
- Čas ponovnega zagona: min. 5 s (čas zagona); maks. 10 s (čas plovbe)
- Vhodni tok, signal "0":< 1 mA
- Največja dovoljena skupna upornost omrežja: 1,2 kΩ (vhodno in ponastavitveno vezje za ZDA)
- Uporna obremenitev: min. 180 Ω (upoštevajte največji trajni tok)
- Zaščita pred kratkim stikom: Da (samomejujoča pri 1,1 A)
- Izpustni krog: Ne
- Odzivni čas: glejte uporabniški priročnik
- Vmesniki: DIN-letev TBUS za povezavo z glavnim modulom, vključeno v obseg dobave
- Digitalno: O1, O2, O3, O4: Digitalno: O1, O2, O3, O4
- Maks. induktivna obremenitev: maks. 2,4 mH
- Nazivno izhodno napetostno območje: 18,6 V DC ... 28,2 V enosmernega toka (ZDA - 0,6 V)
- Izhodna napetost v izklopljenem stanju: maks. 0,1 V
- Testni impulzi:< 120 µs (širina testnega impulza, nizki testni impulzi); ≥ 650 ms (frekvenca testnega impulza, nizki testni impulzi);< 150 µs (širina testnega impulza, visoki testni impulzi); ≥ 1,5 s (frekvenca testnega impulza, visoki testni impulzi)
- Varnostni podatki: IEC 61508 - Visoko povpraševanje po 2-kanalni konfiguraciji: Varnostni podatki: IEC 61508 - Visoko povpraševanje po 2-kanalni konfiguraciji
- Varnostni podatki: IEC 61508 - Visoko povpraševanje po enokanalni konfiguraciji: Varnostni podatki: IEC 61508 - Visoko povpraševanje po enokanalni konfiguraciji
- Digitalno: Vhodi za ponastavitev (FBK1, FBK2, FBK3, FBK4): Digitalno: Vhodi za ponastavitev (FBK1, FBK2, FBK3, FBK4)
- Poročilo: MO1, MO2, MO3, MO4, MO5, MO6, MO7, MO8: Poročilo: MO1, MO2, MO3, MO4, MO5, MO6, MO7, MO8
- Vrsta izdelka
razširitveni modul
- Maks. število vhodov
4
- Število izhodov maks.
12
- Delovna napetost
24 V/DC
- Višina
107.74 mm
- Dolžina
113.6 mm
- Širina
22.61 mm
IP20
- Mere
(D x Š x V) 113.6 x 22.61 x 107.74 mm
- Priključitev
Push-in priključek
- Proizv. št. delov
1104977
- Vrsta
PSR-M-EF5-SDO4-2A-DO8-PI
- Način montaže (podrobnosti)
montaža nosilne letve
- Globina
113.6 mm
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3564007 Phoenix Contact PSR-M-EF5-SDO4-2A-DO8-PI 1104977 razširitveni modul 24 V/DC
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3564007 Phoenix Contact PSR-M-EF5-SDO4-2A-DO8-PI 1104977 razširitveni modul 24 V/DC
Opis
Varni razširitveni modul s 4 varnimi izhodi (2 A), 4 vhodi za ponastavitev, 8 signalnimi izhodi, vmesnikom TBUS, do SIL 3, kat. 4/PL e, vtičnim priključkom, priloženim konektorjem TBUS
