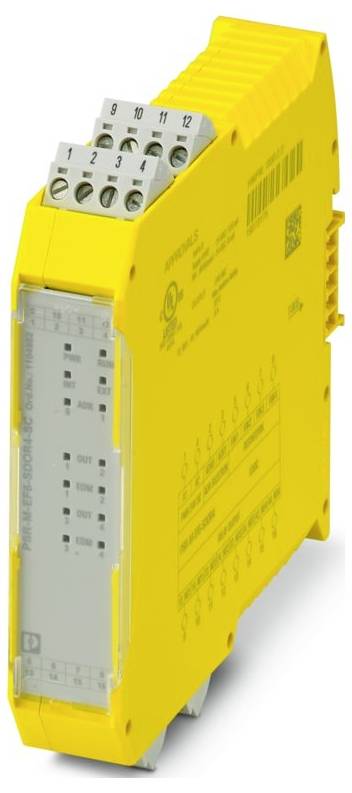

Phoenix Contact PSR-M-EF6-SDOR4-SC 1104982 razširitveni modul 24 V/DC
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (459,00 € / Kos)
459,00 €
z DDV
Tehnične specifikacije
- Vrsta povezave: Vijačna povezava
- Navoj vijaka: M3
- Navor privijanja: 0,5 Nm ... 0,6 Nm
- Presek fleksibilnega vodnika: 0,2 mm² ... 2,5 mm²
- Presek togega vodnika: 0,2 mm² ... 2,5 mm²
- Presek vodnika AWG: 24 ... 12
- širina 22,61 mm
- Višina 112,58 mm
- Globina: 113,6 mm
- Material ohišja: Neojačan poliamid PA
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP20
- Temperatura okolice (delovanje): -10 °C ... 55 °C (upoštevajte znižanje nazivne moči)
- Temperatura okolice (skladiščenje/transport): -20 °C ... do 85 ℃
- Vrsta montaže: montaža na DIN letev
- Izolacijske lastnosti: Izolacijske lastnosti
- Kategorija prenapetosti: II
- Stopnja onesnaženosti: 2
- Vibracije (delovanje): 10 Hz ... 150 Hz, amplituda 0,15 mm, 2 g
- Dolžina odstranjevanja izolacije: 7 mm
- Položaj namestitve: navpično ali vodoravno
- Največja izguba moči pri nominalnih pogojih: 7,07 W
- Razred zaščite: III
- CE: CE
- Priključna tehnologija: Priključna tehnologija
- Opomba glede uporabe: Samo za industrijsko uporabo
- Dolžina kabla: največ 100 m (na vhod)
- Poraba toka: tipično 10 mA (tipično v ZDA); maks. 13 mA (pri krmilni napetosti 28,8 V DC)
- Priključek vodnika: Priključek vodnika
- Preklopna frekvenca: 0,5 Hz
- Navodila za montažo: Upoštevajte zmanjšanje nazivne moči
- Delovna nadmorska višina: ≤ 2000 m (nad morsko gladino)
- Najvišja dovoljena vlažnost (delovanje): 95 % (brez kondenzacije)
- Udar: 10 g za Δt = 16 ms (neprekinjen udarec, 1000 udarcev na prostorsko smer)
- Zaščitno vezje: Zaščita pred obratno polarnostjo serijske povezave
- Indikator stanja: 4 x LED (rumena); 4 x LED (zelena, rdeča); 1 x LED (zelena), 2 x LED (oranžna)
- Preklopna napetost: min. 10 V AC/DC; maks. 250 V AC/DC (upoštevajte krivuljo obremenitve)
- Oznaka: A1/A2
- Uporaba: Varno izklop
- Dobava: Dobava
- Barva (ohišje): rumena (RAL 1018)
- Vklopni tok: min. 20 mA; maks. 6 A
- Opis izhoda: varnostno usmerjeni normalno zaprti kontakti
- Indikator delovne napetosti: 1 x LED (zelena)
- Konfiguracija kontaktov: 4 varni izhodi
- Največji neprekinjeni tok: 4 A (upoštevajte zmanjšanje nazivne moči)
- Nazivna napajalna napetost krmilnega tokokroga US: 24 V DC -20 % / +20 % (zunanje varovalke, običajno 4 A)
- Nazivni krmilni tok IS: tipično 120 mA
- Podatki, povezani z varnostjo: Podatki, povezani z varnostjo
- Mehanska življenjska doba: 40 x 10⁶ preklopnih ciklov
- Preklopna zmogljivost: 3 A (250 V (AC15)); 2 A (24 V (DC13))
- Izhodna varovalka: 4 A gL/gG
- Časi: Časi
- Nazivni način delovanja: 100 % ED
- Nazivna impulzna vzdržna napetost / izolacija: Osnovna izolacija 4 kV med vsemi tokovnimi potmi in ohišjem
- Čas filtra: 250 ms ±2 ms (frekvenca testnih impulzov> 500 ms)
- Število izhodov: 4 (1 NO na izhod)
- Preklopna zmogljivost: min. 200 mW
- Kvadratnik. Skupni tok: 64 A² (za 4 x 1-kanalne, upoštevajte zmanjšanje nazivne moči); 32 A² (za 2 x 2-kanalne, upoštevajte zmanjšanje nazivne moči)
- Varnostni podatki: EN ISO 13849: Varnostni podatki: EN ISO 13849
- Raven zmogljivosti (PL): e (2-kanalna konfiguracija); c (1-kanalna konfiguracija)
- Stopnja varnostne integritete (SIL): 3 (2-kanalna konfiguracija); 1 (1-kanalna konfiguracija)
- Varnostni podatki: EN IEC 62061: Varnostni podatki: EN IEC 62061
- Minimalna stopnja zaščite za mesto namestitve: IP54
- Najvišja dovoljena vlažnost (skladiščenje/transport): 95 % (brez kondenzacije)
- Opis vhoda: IEC 61131-2 tip 2
- Število vhodov: 4
- Indikator napake: 2 x LED (rdeča)
- Vhodna napetost signala "0": 0 V DC ... 5 V DC
- Vhodna napetost signala "1": 11 V DC ... 28,8 V enosmernega toka
- priključek: da
- Krmiljenje: 1- in 2-kanalno
- Poraba energije v ZDA: tipično 2,88 W
- Kategorija postanka: 0
- Čas ponovnega zagona: min. 5 s (čas zagona); maks. 10 s (čas zagona)
- Vhodni tok, signal "0":< 1 mA
- Največja dovoljena skupna upornost omrežja: 1,2 kΩ (vhodno in ponastavitveno vezje za ZDA)
- Odzivni čas: glejte uporabniški priročnik
- Vmesniki: DIN-letev TBUS za povezavo z glavnim modulom, vključeno v obseg dobave
- Varnostni podatki: IEC 61508 - Visoko povpraševanje po 2-kanalni konfiguraciji: Varnostni podatki: IEC 61508 - Visoko povpraševanje po 2-kanalni konfiguraciji
- Varnostni podatki: IEC 61508 - Visoko povpraševanje po enokanalni konfiguraciji: Varnostni podatki: IEC 61508 - Visoko povpraševanje po enokanalni konfiguraciji
- Digitalno: Vhodi za ponastavitev (FBK1, FBK2, FBK3, FBK4): Digitalno: Vhodi za ponastavitev (FBK1, FBK2, FBK3, FBK4)
- Rele: omogočitvene tokovne poti (13_NO1/14_NO1, 23_NO2/24_NO2, 33_NO3/34_NO3, 43_NO4/44_NO4): Rele: omogočitvene tokovne poti (13_NO1/14_NO1, 23_NO2/24_NO2, 33_NO3/34_NO3, 43_NO4/44_NO4)
- Vrsta izdelka
razširitveni modul
- Maks. število digitalnih vhodov
4
- Maks. število vhodov
4
- Število izhodov maks.
4
- Število rele izhodov maks.
4
- Delovna napetost
24 V/DC
- Višina
112.58 mm
- Dolžina
113.6 mm
- Širina
22.61 mm
IP20
- Mere
(D x Š x V) 113.6 x 22.61 x 112.58 mm
- Priključitev
vijačni priključek
- Proizv. št. delov
1104982
- Vrsta
PSR-M-EF6-SDOR4-SC
- Način montaže (podrobnosti)
montaža nosilne letve
- Maks. temperatura okolice
55 °C
- Min. temperatura okolice
-10 °C
- Globina
113.6 mm
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3564013 Phoenix Contact PSR-M-EF6-SDOR4-SC 1104982 razširitveni modul 24 V/DC
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3564013 Phoenix Contact PSR-M-EF6-SDOR4-SC 1104982 razširitveni modul 24 V/DC
Opis
Varni razširitveni modul s 4 varnimi relejnimi izhodi, 4 vhodi za ponastavitev, vmesnik TBUS, do SIL 3, kat. 4/PL e, vtični vijačni priključek, priložen TBUS konektor
