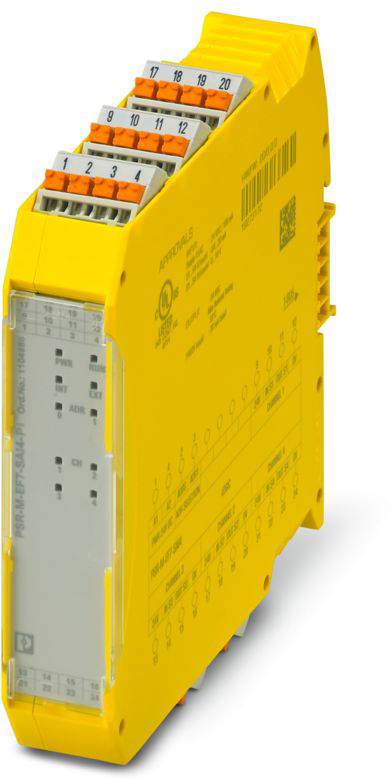

Phoenix Contact PSR-M-EF7-SAI4-PI 1104986 razširitveni modul 24 V/DC
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (849,00 € / Kos)
849,00 €
z DDV
Tehnične specifikacije
- Vrsta povezave: Vtični priključek
- Presek fleksibilnega vodnika: 0,2 mm² ... 2,5 mm²
- Presek togega vodnika: 0,2 mm² ... 2,5 mm²
- Presek vodnika AWG: 24 ... 14
- širina 22,61 mm
- Višina 107,74 mm
- Globina: 113,6 mm
- Material ohišja: neojačan poliamid PA
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP20
- Temperatura okolice (delovanje): -10 °C ... 55 °C (upoštevajte znižanje nazivne moči)
- Temperatura okolice (skladiščenje/transport): -20 °C ... do 85 ℃
- Vrsta montaže: montaža na DIN letev
- Izolacijske lastnosti: Izolacijske lastnosti
- Kategorija prenapetosti: II
- Stopnja onesnaženosti: 2
- Vibracije (delovanje): 10 Hz ... 150 Hz, 2 g
- Dolžina odstranjevanja izolacije: 10 mm
- Položaj namestitve: navpično ali vodoravno
- Največja izguba moči pri nominalnih pogojih: 2,76 W (pri največji dovoljeni obremenitvi)
- Razred zaščite: III
- Frekvenca: 12 Hz (največja priporočena frekvenca signala senzorja, kot tokovni vhod); 2 Hz (največja priporočena frekvenca signala senzorja, kot napetostni vhod)
- CE: CE
- Priključna tehnologija: Priključna tehnologija
- Opomba glede uporabe: Samo za industrijsko uporabo
- Odpornost na kratek stik: da
- Priključek vodnika: Priključek vodnika
- Analogni: Analogni
- Tok: maks. 30 mA (poraba toka senzorja na kanal)
- Navodila za montažo: Upoštevajte zmanjšanje nazivne moči
- Delovna nadmorska višina: ≤ 2000 m (nad morsko gladino)
- Najvišja dovoljena vlažnost (delovanje): 95 % (brez kondenzacije)
- Udar: 10 g za Δt = 16 ms (neprekinjen udarec, 1000 udarcev na prostorsko smer)
- Zaščitno vezje: Zaščita pred preobremenitvijo, zaznavanje preobremenitve pri ≥ 38 mA
- Indikator stanja: 4 x LED (rumena, rdeča)
- Oznaka: A1/A2
- Uporaba: Analogni vhod
- Dobava: Dobava
- Barva (ohišje): rumena (RAL 1018)
- Vklopni tok: maks. 14 A (Δt = 1 ms pri Us)
- Indikator delovne napetosti: 1 x LED (zelena)
- Nazivna napajalna napetost krmilnega tokokroga US: 24 V DC -20 % / +20 % (zunanje varovalke, običajno 6 A)
- Nazivni tok krmilnega napajanja IS: tip. 82 mA (brez napajanja senzorja); tip. 212 mA (z napajanjem senzorja)
- Podatki, povezani z varnostjo: Podatki, povezani z varnostjo
- Časi: Časi
- Nazivni način delovanja: 100 % ED
- Nazivna impulzna napetost / izolacija: Osnovna izolacija 4 kV med vsemi tokovnimi potmi in ohišjem; Galvanska izolacija, funkcionalna izolacija 0,5 kV med logičnimi in analognimi vhodi ter med samimi analognimi vhodi.
- Čas filtra: tipično 5 ms (med padci napetosti pri Us)
- Varnostni podatki: EN ISO 13849: Varnostni podatki: EN ISO 13849
- Raven zmogljivosti (PL): e (2-kanalna konfiguracija); d (1-kanalna konfiguracija)
- Stopnja varnostne integritete (SIL): 3 (2-kanalna konfiguracija); 2 (1-kanalna konfiguracija)
- Varnostni podatki: EN IEC 62061: Varnostni podatki: EN IEC 62061
- Minimalna stopnja zaščite za mesto namestitve: IP54
- Najvišja dovoljena vlažnost (skladiščenje/transport): 95 % (brez kondenzacije)
- Oznaka vhoda: IN S1, IN S2, IN S3, IN S4
- Vhodna upornost vhodnega toka: 290 Ω ±25 % (vključno z notranjim zaščitnim vezjem)
- Največji dovoljeni tok: maks. 35 mA (kot vhodni tok)
- Mejna frekvenca (3 dB): 160 Hz (nizkoprepustni RC, 1. Vrstni red, kot tokovni vhod); 4 Hz (nizkoprepustni RC filter, kot napetostni vhod)
- Vhodni signalni tok: 0 mA ... 25 mA (merilno območje); 0 mA ... 20 mA (nastavljivo merilno območje z diagnostičnim območjem 20,1 mA ... 23 mA); 4 mA ... 20 mA (nastavljivo merilno območje z diagnostičnim območjem 20,1 mA ... 23 mA (zgornja meja), 2,5 mA... 3,8 mA (spodnja meja)
- Opis vhoda: Varnostni analogni vhodi, konfigurirani kot tokovni ali napetostni vhodi, galvansko izolirani.
- Število vhodov: 4
- Vhodna napetost signala: 0 V ... 12 V (merilno območje); 0 V ... 10 V (nastavljivo merilno območje z diagnostičnim območjem 10,05 V ... 11,5 V (zgornja meja), 0,1 V (spodnja meja)
- Natančnost: tipično ± 2 % (kot vhodni tok, relativno glede na vrednost polne skale); maks. ± 2,5 % (kot vhodni tok); tip. ± 1 % (kot vhodna napetost, glede na vrednost polne skale); maks. ± 1,5 % (kot vhodna napetost)
- Napajalna napetost: 24 V DC ±3 %
- priključljiv: da
- Krmiljenje: 1- in 2-kanalno
- Poraba energije v ZDA: tipično 1,96 W (brez napajanja senzorja); tipično 5,08 W (z napajanjem senzorja)
- Kategorija postanka: 0
- Čas ponovnega zagona: min. 5 s (čas zagona); maks. 10 s (čas plovbe)
- Odzivni čas: glejte uporabniški priročnik
- Vmesniki: DIN-letev TBUS za povezavo z glavnim modulom, vključeno v obseg dobave
- Varnostni podatki: IEC 61508 - Visoko povpraševanje po 2-kanalni konfiguraciji: Varnostni podatki: IEC 61508 - Visoko povpraševanje po 2-kanalni konfiguraciji
- Varnostni podatki: IEC 61508 - Visoko povpraševanje po enokanalni konfiguraciji: Varnostni podatki: IEC 61508 - Visoko povpraševanje po enokanalni konfiguraciji
- Vhodna upornost napetostnega vhoda: 185 kΩ ±25 %
- Opomba glede tehnologije povezave: oklopljeno
- Frekvenca vzorčenja: 2,5/5/10/16,6/20/50/60/100/200/400/800/1000/2000/4000 Hz
- Dovoljena napetost: maks. 24 V (kot vhodni tok); maks. 14 V (kot napetostni vhod)
- Ločljivost A/D pretvornika: 16 bitov
- Ločljivost (tok): 381 nA
- Ločljivost (napetost): 152 µV
- Temperaturni koeficienti: tipično ± 0,07 %/K; maks. ± 0,07 %/K
- Največja dovoljena dolžina kabla: 100 m (na vhod)
- Napajanje senzorja: IZHOD S1/0V ...IZHOD S4/0V: Napajanje senzorja: IZHOD S1/0V ...IZHOD S4/0V
- Opis: Napajalna napetost senzorja na analogni vhod
- Vrsta izdelka
razširitveni modul
- Maks. število vhodov
4
- Delovna napetost
24 V/DC
- Višina
107.74 mm
- Dolžina
113.6 mm
- Širina
22.61 mm
IP20
- Mere
(D x Š x V) 113.6 x 22.61 x 107.74 mm
- Priključitev
Push-in priključek
- Proizv. št. delov
1104986
- Vrsta
PSR-M-EF7-SAI4-PI
- Način montaže (podrobnosti)
montaža nosilne letve
- Globina
113.6 mm
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3564045 Phoenix Contact PSR-M-EF7-SAI4-PI 1104986 razširitveni modul 24 V/DC
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3564045 Phoenix Contact PSR-M-EF7-SAI4-PI 1104986 razširitveni modul 24 V/DC
Opis
Varni razširitveni modul s 4 varnimi analognimi vhodi, 0 V ... 10 V, 0 mA ali 4 mA ... 20 mA, vmesnik TBUS, do kategorije 4/PL e, SIL 3, vtični priključek, priložen TBUS konektor
