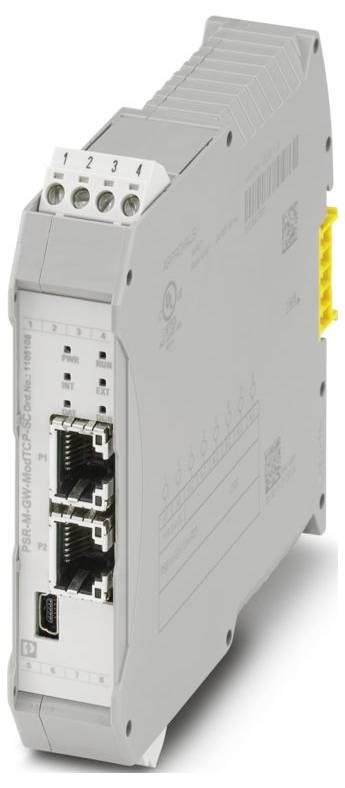

Phoenix Contact PSR-M-GW-MODTCP-SC 1105108 podatkovni vmesnik 24 V/DC
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (475,00 € / Kos)
475,00 €
z DDV
Tehnične specifikacije
- Vrsta povezave: USB 2.0 Hi-Speed
- Navoj vijaka: M3
- Navor privijanja: 0,5 ... 0,6 Nm
- širina 22,61 mm
- Višina 112,58 mm
- Globina: 113,6 mm
- Material ohišja: Neojačan poliamid PA
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP20
- Temperatura okolice (delovanje): -10 °C ... 55 °C (upoštevajte znižanje nazivne moči)
- Temperatura okolice (skladiščenje/transport): -20 °C ... do 85 ℃
- Vrsta montaže: montaža na DIN letev
- Izolacijske lastnosti: Izolacijske lastnosti
- Kategorija prenapetosti: II
- Stopnja onesnaženosti: 2
- Vibracije (delovanje): 10 Hz ... 150 Hz, 2 g
- Dolžina odstranjevanja izolacije: 7 mm
- Položaj namestitve: navpično ali vodoravno
- Največja izguba moči pri nominalnih pogojih: 1,9 W
- Zaščitni razred: III (EN 50178)
- Komunikacijski protokol: Modbus TCP/IP
- CE: CE
- Opomba glede uporabe: Samo za industrijsko uporabo
- Delovna nadmorska višina: ≤ 2000 m (nad morsko gladino)
- Najvišja dovoljena vlažnost (delovanje): 95 % (brez kondenzacije)
- Udar: 10 g za Δt = 16 ms (neprekinjen udarec, 1000 udarcev na prostorsko smer)
- Zaščitno vezje: serijska zaščita pred obratno polarnostjo; dušilna dioda
- Indikator stanja: 1 x LED (zelena), 2 x LED (zelena, rdeča)
- Oznaka: A1/A2
- Dobava: Dobava
- Barva (ohišje): siva (RAL 7042)
- Vklopni tok:< 2,2 A (Δt = 1 ms pri Us)
- Indikator delovne napetosti: 1 x LED (zelena)
- Nazivna napajalna napetost krmilnega tokokroga US: 24 V DC -20 % / +20 % (zunanje varovalke, običajno 4 A)
- Nazivni tok krmilnega napajanja IS: tipično 56 mA (brez omrežne povezave); tipično 66 mA (z 1 omrežnim priključkom); tipično. 77 mA (z 2 omrežnima priključkoma)
- Število vrat: 1
- Nazivni način delovanja: 100 % ED
- Nazivna impulzna vzdržna napetost / izolacija: Osnovna izolacija 4 kV
- Čas filtra: tipično 5 ms (med padci napetosti pri Us)
- Minimalna stopnja zaščite za mesto namestitve: IP54
- Najvišja dovoljena vlažnost (skladiščenje/transport): 95 % (brez kondenzacije)
- Indikator napake: 2 x LED (rdeča)
- Poraba energije prek USB-ja: tipično 1,6 W (z 1 omrežno povezavo); tipično 1,9 W (z 2 omrežnima priključkoma)
- Vmesniki: DIN-letev TBUS za povezavo z glavnim modulom, vključeno v obseg dobave
- Podatki: Vmesnik storitve: Podatki: Vmesnik storitve
- Največja dolžina kabla: 3 m
- Podatki: Omrežni vmesnik: Podatki: Omrežni vmesnik
- Vrsta izdelka
podatkovni vmesnik
- Vmesniki
Visokohitrostni USB 2.0
RJ45
- Delovna napetost
24 V/DC
- Višina
112.58 mm
- Dolžina
113.6 mm
- Širina
22.61 mm
IP20
- Mere
(D x Š x V) 113.6 x 22.61 x 112.58 mm
- Priključitev
vijačni priključek
- Proizv. št. delov
1105108
- Vrsta
PSR-M-GW-MODTCP-SC
- Način montaže (podrobnosti)
montaža nosilne letve
- Maks. temperatura okolice
55 °C
- Min. temperatura okolice
-10 °C
- Globina
113.6 mm
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3563919 Phoenix Contact PSR-M-GW-MODTCP-SC 1105108 podatkovni vmesnik 24 V/DC
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3563919 Phoenix Contact PSR-M-GW-MODTCP-SC 1105108 podatkovni vmesnik 24 V/DC
Opis
Prehod za povezavo osnovnega modula PSR-M z nadrejenim krmilnikom, Modbus TCP, vmesnik TBUS, vtični vijačni priključek; priključek TBUS je vključen
