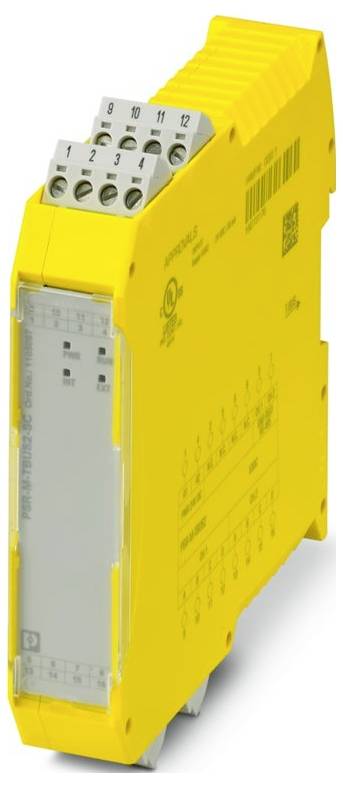

Slika je simbolična
Phoenix Contact PSR-M-TBUS2-SC 1105097 razširitveni modul 24 V/DC
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (305,00 € / Kos)
305,00 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Vrsta povezave: Priključni blok
- Navoj vijaka: M3
- Navor privijanja: 0,5 ... 0,6 Nm
- širina 22,61 mm
- Višina 112,58 mm
- Globina: 113,6 mm
- Material ohišja: Neojačan poliamid PA
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP20
- Temperatura okolice (delovanje): -10 °C ... 55 °C (upoštevajte znižanje nazivne moči)
- Temperatura okolice (skladiščenje/transport): -20 °C ... do 85 ℃
- Opomba: Upoštevajte zahteve za prenosni kabel v skladu s poglavjem "Ožičenje" v podatkovnem listu.
- Vrsta montaže: montaža na DIN letev
- Izolacijske lastnosti: Izolacijske lastnosti
- Kategorija prenapetosti: II
- Stopnja onesnaženosti: 2
- Vibracije (delovanje): 10 Hz ... 150 Hz, 2 g
- Dolžina odstranjevanja izolacije: 7 mm
- Položaj namestitve: navpično ali vodoravno
- Največja izguba moči pri nominalnih pogojih: 0,8 W
- Razred zaščite: III
- Komunikacijski protokol: RS-485
- CE: CE
- Opomba glede uporabe: Samo za industrijsko uporabo
- Delovna nadmorska višina: ≤ 2000 m (nad morsko gladino)
- Najvišja dovoljena vlažnost (delovanje): 95 % (brez kondenzacije)
- Udar: 10 g za Δt = 16 ms (neprekinjen udarec, 1000 udarcev na prostorsko smer)
- Zaščitno vezje: serijska zaščita pred obratno polarnostjo; varistor
- Indikator stanja: 1 x LED (zelena)
- Oznaka: A1/A2
- Uporaba: Podaljšanje lokalnega avtobusa
- Dobava: Dobava
- Barva (ohišje): rumena (RAL 1018)
- Vklopni tok: maks. 8 A (Δt = 200 µs pri Us)
- Indikator delovne napetosti: 1 x LED (zelena)
- Nazivna napajalna napetost krmilnega tokokroga US: 24 V DC -20 % / +20 % (zunanja varovalka, običajno 1 A)
- Nazivni krmilni napajalni tok IS: tipično 33 mA (pri ZDA)
- Število vrat: 2
- Nazivni način delovanja: 100 % ED
- Nazivna impulzna vzdržna napetost / izolacija: Osnovna izolacija 4 kV med vsemi tokovnimi potmi in ohišjem
- Čas filtra: tipično 20 ms (med padci napetosti pri Us)
- Minimalna stopnja zaščite za mesto namestitve: IP54
- Najvišja dovoljena vlažnost (skladiščenje/transport): 95 % (brez kondenzacije)
- Indikator napake: 2 x LED (rdeča)
- Poraba energije v ZDA: tipično 0,8 W
- Vmesniki: DIN-letev TBUS za povezavo z glavnim modulom, vključeno v obseg dobave
- Zavora, ki jo je treba priključiti: Zavora, ki jo je treba priključiti
- Podatki: Razširitev lokalnega vodila: Podatki: Razširitev lokalnega vodila
- Vrsta izdelka
razširitveni modul
- Delovna napetost
24 V/DC
- Višina
112.58 mm
- Dolžina
113.6 mm
- Širina
22.61 mm
IP20
- Mere
(D x Š x V) 113.6 x 22.61 x 112.58 mm
- Priključitev
vijačni priključek
- Prikaz
da
- Proizv. št. delov
1105097
- Vrsta
PSR-M-TBUS2-SC
- Način montaže (podrobnosti)
montaža nosilne letve
- Maks. temperatura okolice
55 °C
- Min. temperatura okolice
-10 °C
- Globina
113.6 mm
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3564177 Phoenix Contact PSR-M-TBUS2-SC 1105097 razširitveni modul 24 V/DC
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3564177 Phoenix Contact PSR-M-TBUS2-SC 1105097 razširitveni modul 24 V/DC
Opis
Varni razširitveni modul za razširitev lokalnega vodila, 2 funkcijska kanala, vmesnik TBUS, do SIL 3, kat. 4/PL e, vtični vijačni priključek, priložen priključek TBUS
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
