Name: Phoenix Contact RAD-DI8-IFS 2901539 I/O razširitveni modul
Brand: Phoenix Contact
SKU: 2225445
Availability: BackOrder

Zeleni elektronski modul z več priključnimi sponkami na vrhu, najverjetneje del industrijskega varnostnega sistema ali krmilne enote.

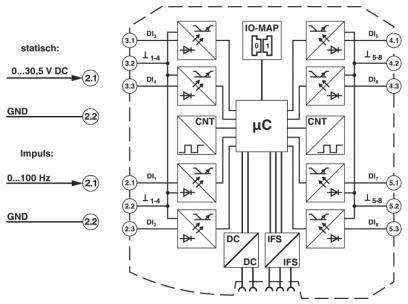

'Shematski načrt mikrokrmilnikovega vezja z vhodi in izhodi za napetost (0...30,5 V DC), impulze (0...100 Hz) in ozemljitev (GND).'

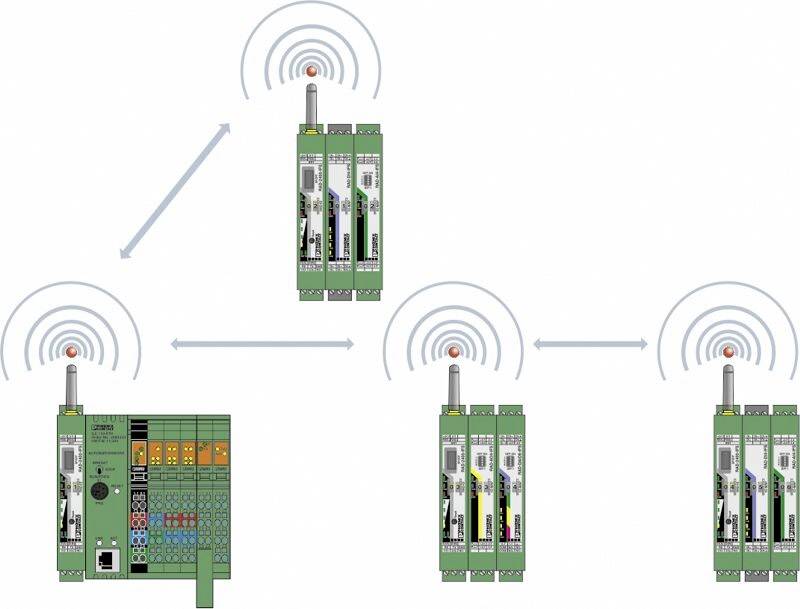

Več zelenih elektronskih naprav je medsebojno povezanih prek radijskih valov, ki jih oddajajo antene. Ena izmed naprav ima dodatne barvne priključke.

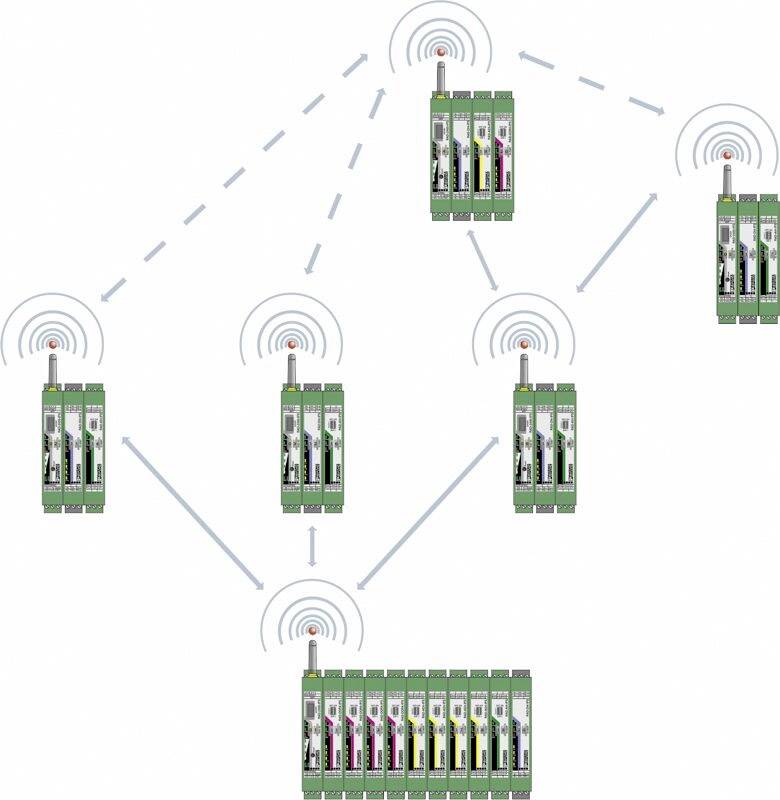

Slika prikazuje brezžično omrežje komunikacijskih naprav. Puščice povezujejo naprave in nakazujejo pretok informacij.

Shematski načrt z elektronskimi komponentami, povezavami in oznakami za mikrokrmilnik. Prikazuje poti signalov na vhodih in izhodih.

Tehnična risba naprave z dimenzijami 99 mm širine in 114,5 mm višine. Stranski pogled prikazuje širino 17,5 mm.

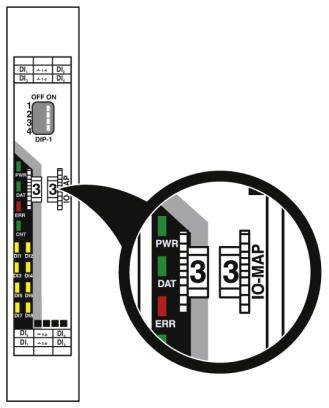

'Diagram vhodno-izhodnega modula s poudarkom na DIP stikalu ter indikatorskih lučkah PWR, DAT in ERR.'

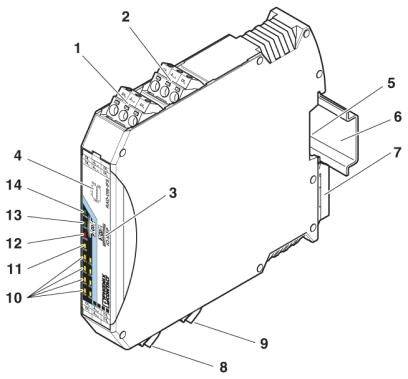

Elektronska naprava s številčenimi priključki in komponentami. Idealna za uporabo v industrijskih krmilnih sistemih.

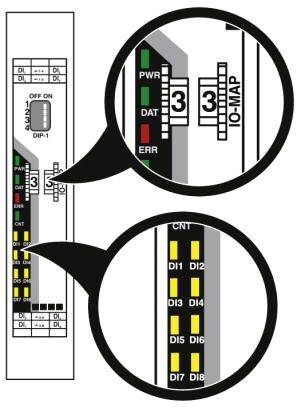

Diagram prikazuje povečane poglede elektronske naprave. Zgoraj so prikazane LED-lučke PWR, DAT in ER. Spodaj so označeni priključki DI1 do DI8.

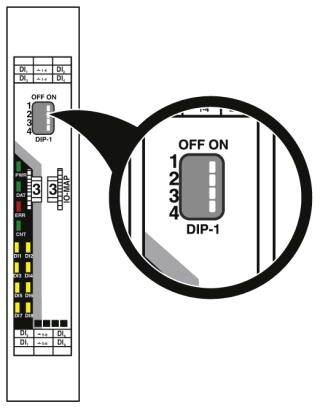

'Ilustracija DIP stikala s štirimi stikali, drugi in tretji stikali sta vklopljeni.'

1/10

Slika je simbolična

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava čet.,26.11.

Število

kos - zaloga Nemčija

Skupaj (369,00 € / Kos)

369,00 €

z DDV

Samo 29,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Opis vhoda: Digitalni vhod
Število vhodov: 8
Prikaz stanja: LED zelena (napajalna napetost, PWR)
Namestitveni položaj: poljuben
Navodila za vgradnjo: na standardno tirnico NS 35 po EN 60715
Dolžina traku: 7 mm
Navojni navoj: M3
Stopnja onesnaženosti: 2
Kategorija prenapetosti: II
Prerez prevodnika togo min: 0,2 mm²
Prerez preseka prevodnika tok največ: 2,5 mm²
Najmanjši prečni prerez vodnika: 0,2 mm²
Prerez prevodnika gibljiv največ: 2,5 mm²
Presek prevodnika AWG min: 24
Presek prevodnika AWG max: 14

Vrsta izdelka: I/O razširitveni modul

Vrsta: RAD-DI8-IFS

Min. obratovalna napetost: 19.2 V/DC

Obratovalna napetost: 19.2 - 30.5 V/DC

Maks. obratovalna napetost: 30.5 V/DC

Višina: 113 mm

Dolžina: 114.5 mm

Širina: 17.5 mm

: IP20

Mere: (D x Š x V) 114.5 x 17.5 x 113 mm

Priključitev: vijačni priključek

Proizv. št. delov: 2901539

Maks. temperatura okolice: +70 °C

Min. temperatura okolice: -40 °C

UKCA: da

Različice(Vse cene so z DDV)

Proizv. št. delov

Vrsta izdelka

Delovna napetost

Phoenix Contact AXC F IL ADAPT 1020304 razširitveni modul za PLC-krmilnik 24 V/DC

Št. izdelka:2208975

Dostava čet.,26.11.

Conrad Electronic

1020304

razširitveni modul za PLC-krmilnik

24 V/DC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

169,99 €^*

Phoenix Contact AXC F XT ETH 1TX 2403115 razširitveni modul za PLC-krmilnik 24 V/DC

Št. izdelka:2209737

Dostava čet.,26.11.

Conrad Electronic

2403115

razširitveni modul za PLC-krmilnik

24 V/DC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

329,00 €^*

Phoenix Contact AXL E IOL DI16 M12 6P 2702660 decentralizirana I/O naprava

Št. izdelka:2209865

Dostava čet.,4.2.2027

Conrad Electronic

2702660

decentralizirana I/O naprava

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

204,99 €^*

Phoenix Contact AXL E IOL DI8 M12 6P 2702658 decentralizirana I/O naprava

Št. izdelka:2209863

Dostava čet.,18.3.2027

Conrad Electronic

2702658

decentralizirana I/O naprava

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

154,99 €^*

Phoenix Contact AXL E IOL DO8 M12 6P 2702659 decentralizirana I/O naprava 24 V/DC

Št. izdelka:2209864

Dostava čet.,18.3.2027

Conrad Electronic

2702659

decentralizirana I/O naprava

24 V/DC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

174,99 €^*

Phoenix Contact AXL F BK PB XC 2702463 spojnica vodila 24 V/DC

Št. izdelka:2209838

Dostava čet.,26.11.

Conrad Electronic

2702463

spojnica vodila

24 V/DC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

495,00 €^*

Phoenix Contact AXL F BK PN TPS 2403869 spojnica vodila 24 V/DC

Št. izdelka:2209746

Dostava čet.,26.11.

Conrad Electronic

2403869

spojnica vodila

24 V/DC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

375,00 €^*

Phoenix Contact AXL F DI32/1 XC 1F 2701226 I/O modul 5 V/DC

Št. izdelka:2209792

Dostava pet.,16.4.2027

Conrad Electronic

2701226

I/O modul

5 V/DC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

335,00 €^*

Phoenix Contact AXL F DO16/2 2H 1027904 I/O modul 5 V/DC

Št. izdelka:2208989

Dostava čet.,26.11.

Conrad Electronic

1027904

I/O modul

5 V/DC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

214,99 €^*

Phoenix Contact AXL F DO32/1 2H 1004925 I/O modul 5 V/DC

Št. izdelka:2208901

Dostava čet.,26.11.

Conrad Electronic

1004925

I/O modul

5 V/DC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

289,00 €^*

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2225445 Phoenix Contact RAD-DI8-IFS 2901539 I/O razširitveni modul

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2225445 Phoenix Contact RAD-DI8-IFS 2901539 I/O razširitveni modul

Opis

Razširjeno temperaturno območje -40 ° C ... +70 ° C Enostavna zamenjava modula tudi med delovanjem (vroča zamenjava). 8 digitalnih vhodov (0 ... 30,5 V DC). 2 impulzna vhoda (0 ... 100 Hz). Enostavno zagon s kolesom z natilom.
