Name: Phoenix Contact REL-OR3/L-230AC/3X21 rele 230 V/AC 10 A 3 menjalo 10 kos
Brand: Phoenix Contact
SKU: 2225532
Availability: BackOrder

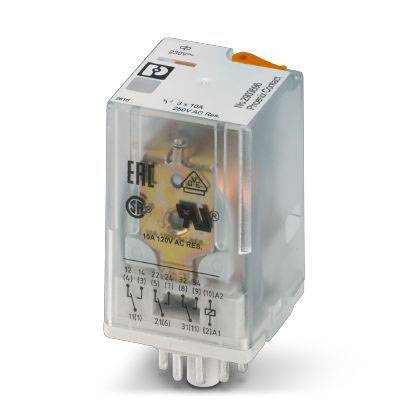

Rele v prosojnem ohišju s tehničnimi specifikacijami, natisnjenimi nanj, primeren za aplikacije 10 A/250 V AC.

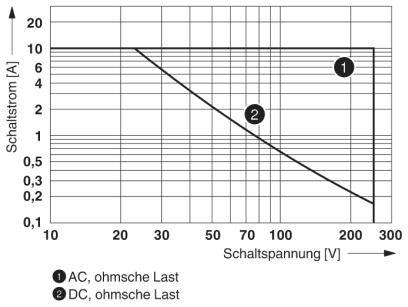

Diagram prikazuje stikalni tok [A] v primerjavi z stikalno napetostjo [V] z dvema vrstama obremenitve: 1. AC, ohmska obremenitev; 2. DC, ohmska obremenitev. Trend padajoč.

Diagram prikazuje krivuljo redukcijskega faktorja od 1 do 0,3 glede na COS φ od 1 do 0,2, padajoče.

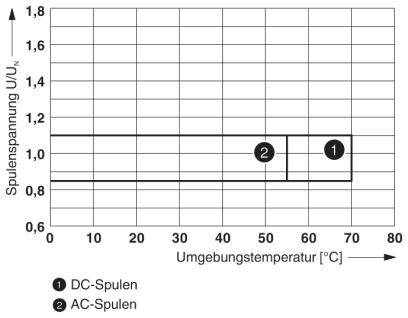

Diagram prikazuje napetost tuljave U/UN glede na temperaturo okolja (°C) za enosmerne in izmenične tuljave z označenimi območji med 50-70°C.

Električni načrt: prikazuje povezave med oštevilčenimi točkami (1-34) in stikali, simboliziranimi z linijami in krogi.

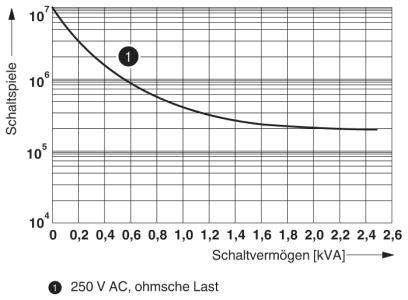

Diagram prikazuje krivuljo preklopnih iger glede na preklopno zmogljivost pri 250 V AC ohmske obremenitve. Osi: preklopne igre (zgoraj) in preklopna zmogljivost v kVA (spodaj).

1/6

Slika je simbolična

Vrsta izdelka

rele

Nazivna napetost tuljave

230 V/AC

Kontakt

3 menjalo

Preklopna napetost (maks.)

250 V/DC

Preklopni tok maks.

10 A

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava pon.,9.11.

177 Set (i) - zaloga Nemčija

Število (velikost pakiranja 10 kos)

Set (i) - zaloga Nemčija

Skupaj (149,99 € / Kos)

149,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Stopnja zaščite: RT I
Tipični vhodni tok pri UN: 13 mA
Najmanjša stikalna napetost: 10 V (pri 24 mA)
Najmanjši stikalni tok: 10 mA (pri 24 V)
Najvišji vhodni tok: 30 A (20 ms. kontakt)
Največja zmogljivost loma (ohmična obremenitev):
240 W (pri 24 V DC)
108 W (pri 60 V DC)
52 W (pri 110 V DC)
48 W (pri 220 V DC)
Nazivna impulzna napetost: 4 kV
Izolacija: osnovna izolacija
Stopnja onesnaženosti: 3
Prenapetostna kategorija: III

Vrsta izdelka: rele

Vrsta: REL-OR3/L-230AC/3X21

Nazivna napetost tuljave: 230 V/AC

Kontakt: 3 menjalo

Material kontakta: AgNi

Preklopna napetost (maks.): 250 V/DC

Preklopni tok maks.: 10 A

Maks. preklopna moč: 240 W

Priključek: vtični priključek

Izolacijska napetost: 250 V/AC

Čas odziva: 5 ms

Mehanska življenjska doba: 2x 10⁷operacije

Značilnosti: s testno tipko

Min. temperatura: -40 °C

Maks. temperatura: +55 °C

Širina: 35 mm

Višina: 35 mm

Globina: 54.4 mm

Mere: (Š x V x G) 35 x 35 x 54.4 mm

Vsebina: 10 kos

Skladnost z RoHS: Ja

UKCA: da

Različice(Vse cene so z DDV)

Kontakt

Nazivna napetost tuljave

Preklopna napetost (maks.)

Preklopni tok maks.

Priključek

Vrsta embalaže

Phoenix Contact REL-IR2/L-120AC/2X21 rele 120 V/AC 12 A 2 menjalo 10 kos Piece

Št. izdelka:2225508

Dostava pon.,9.11.

110 Set (i) - zaloga NemčijaConrad Electronic

2 menjalo

120 V/AC

250 V DC/AC

12 A

vtični priključek

Piece

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

87,99 €^*

Phoenix Contact REL-IR2/L-230AC/2X21 rele 230 V/AC 12 A 2 menjalo 10 kos Piece

Št. izdelka:2225509

Dostava pon.,9.11.

48 Set (i) - zaloga NemčijaConrad Electronic

2 menjalo

230 V/AC

250 V DC/AC

12 A

vtični priključek

Piece

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

87,99 €^*

Phoenix Contact REL-IR2/LDP- 60DC/2X21 rele 60 V/DC 12 A 2 menjalo 10 kos Piece

Št. izdelka:2225503

Dostava pon.,9.11.

1 Set (i) - zaloga NemčijaConrad Electronic

2 menjalo

60 V/DC

250 V DC/AC

12 A

vtični priključek

Piece

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

87,99 €^*

Phoenix Contact REL-IR2/LDP-125DC/2X21 rele 125 V/DC 12 A 2 menjalo 10 kos Piece

Št. izdelka:2225505

Dostava pon.,9.11.

146 Set (i) - zaloga NemčijaConrad Electronic

2 menjalo

125 V/DC

250 V DC/AC

12 A

vtični priključek

Piece

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

89,99 €^*

Phoenix Contact REL-IR4/L-120AC/4X21 rele 120 V/AC 6 A 4 menjalo 10 kos Piece

Št. izdelka:2225524

Dostava čet.,18.2.2027

Conrad Electronic

4 menjalo

120 V/AC

250 V DC/AC

6 A

vtični priključek

Piece

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

87,99 €^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21 rele 12 V/DC 6 A 4 menjalo 10 kos Piece

Št. izdelka:2225517

Dostava sre.,10.3.2027

Conrad Electronic

4 menjalo

12 V/DC

250 V DC/AC

6 A

vtični priključek

Piece

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

87,99 €^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21AU rele 12 V/DC 50 mA 4 menjalo 10 kos Piece

Št. izdelka:2225510

Dostava pon.,9.11.

9 Set (i) - zaloga NemčijaConrad Electronic

4 menjalo

12 V/DC

30 V/AC

50 mA

vtični priključek

Piece

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

114,99 €^*

Phoenix Contact REL-IR4/LDP- 48DC/4X21AU rele 48 V/DC 50 mA 4 menjalo 10 kos Piece

Št. izdelka:2225512

Dostava sre.,3.2.2027

Conrad Electronic

4 menjalo

48 V/DC

30 V/AC

50 mA

vtični priključek

Piece

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

114,99 €^*

Phoenix Contact REL-IR4/LDP- 60DC/4X21 rele 60 V/DC 6 A 4 menjalo 10 kos

Št. izdelka:2225519

Dostava pon.,9.11.

15 Set (i) - zaloga NemčijaConrad Electronic

4 menjalo

60 V/DC

250 V DC/AC

6 A

vtični priključek

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

87,99 €^*

Phoenix Contact REL-IR2/24DC/2X21 rele 24 V/DC 12 A 2 menjalo 1 kos Piece

Št. izdelka:2225680

Ni na voljo

Conrad Electronic

2 menjalo

24 V/DC

250 V DC/AC

12 A

vtični priključek

Piece

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

8,99 €^*

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2225532 Phoenix Contact REL-OR3/L-230AC/3X21 rele 230 V/AC 10 A 3 menjalo 10 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2225532 Phoenix Contact REL-OR3/L-230AC/3X21 rele 230 V/AC 10 A 3 menjalo 10 kos

Opis

Vtični oktalni releji z napajalnimi kontakti, 3 preklopni kontakti, testni gumb, indikator položaja mehanskega stikala, vhodna napetost: 230 V AC

Besedilo je strojno prevedeno.

Opis

Vtični oktalni releji z napajalnimi kontakti, 3 preklopni kontakti, testni gumb, indikator položaja mehanskega stikala, vhodna napetost: 230 V AC

Besedilo je strojno prevedeno.
