Phoenix Contact REL-PR3-230AC/3X21 rele 230 V/AC 16 A 3 menjalo 1 kos Piece

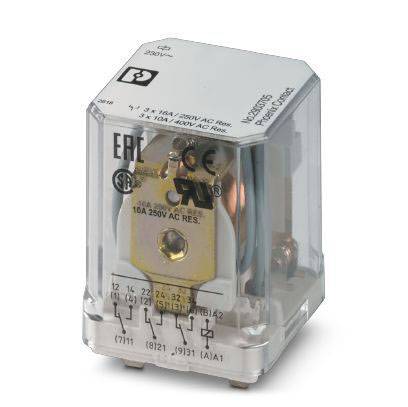

Prozoren ohišje relejev s tehničnimi specifikacijami in logotipi na zgornji strani prikazuje notranje mehanizme in kontakte.

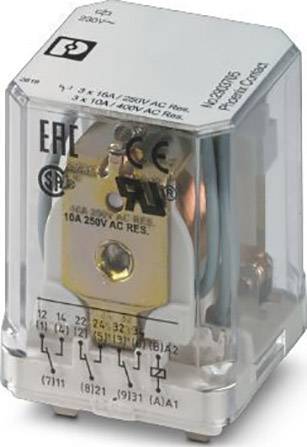

Prosojno relejevno stikalo z več priključki in natisnjenimi tehničnimi specifikacijami. Namenjeno predvsem električnim aplikacijam.
Diagram prikazuje padajočo krivuljo, ki prikazuje redukcijski faktor glede na 'COS φ' od 0,2 do 1. Y-os: redukcijski faktor, X-os: COS φ.

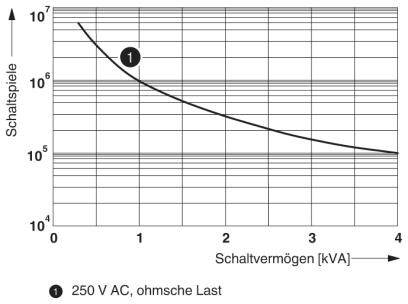

Diagram prikazuje razmerje med preklopnim intervalom (os levo) in preklopno zmogljivostjo v kVA (os spodaj). Točka označuje '1' za 250 V AC, ohmsko breme.

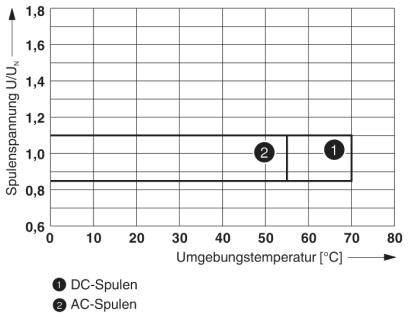

'Graf prikazuje napetost tuljav U/UN enosmernih (DC) in izmenjeričnih (AC) tuljav glede na temperaturo okolja (°C). DC tuljave konstantno 0,8; AC tuljave 1,0 do 1,2.'

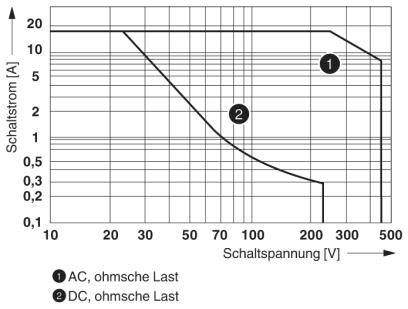

Diagram prikazuje stikalni tok [A] glede na stikalno napetost [V] z dvema krivuljama: '1. AC, ohmska obremenitev', '2. DC, ohmska obremenitev'.
Električna shema s tremi vrsticami: A1 povezana s 11-14-12, 21-24-22, A2 povezana s 31-34-32. Prikazuje električne povezave med priključki.
1/7
Vrsta embalaže
Piece
Vrsta izdelka
rele
Nazivna napetost tuljave
230 V/AC
Kontakt
3 menjalo
Preklopna napetost (maks.)
440 V/AC
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Dostava pon.,9.11.
674 kos - zaloga Nemčija
Število
Skupaj (19,99 € / Kos)
19,99 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

  • Stopnja zaščite: RT I
  • Tipični vhodni tok pri UN: 12 mA
  • Najmanjša stikalna napetost: 10 V (pri 24 mA)
  • Najmanjši stikalni tok: 10 mA (pri 24 V)
  • Največji vhodni tok: 50 A (20 ms. kontakt)
  • Največja zmogljivost loma (ohmična obremenitev):
  • 384 W (pri 24 V DC)
  • 108 W (pri 60 V DC)
  • 52 W (pri 110 V DC)
  • 70 W (pri 220 V DC)
  • Nazivna impulzna napetost: 4 kV
  • Izolacija: osnovna izolacija
  • Stopnja onesnaženosti: 3
  • Prenapetostna kategorija: III
Vrsta embalaže

Piece

Vrsta izdelka

rele

Vrsta

REL-PR3-230AC/3X21

Nazivna napetost tuljave

230 V/AC

Kontakt

3 menjalo

Material kontakta

AgNi

Preklopna napetost (maks.)

440 V/AC

Preklopni tok maks.

16 A

Maks. preklopna moč

384 W

Priključek

vtični priključek

Izolacijska napetost

250 V/AC

Čas odziva

5 ms

Mehanska življenjska doba

107operacije

Značilnosti

vtični

Min. temperatura

-40 °C

Maks. temperatura

+55 °C

Širina

38.6 mm

Višina

36.1 mm

Globina

45.5 mm

Mere

(Š x V x G) 38.6 x 36.1 x 45.5 mm

Vsebina

1 kos

Skladnost z RoHS

Ja

UKCA

da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2225537 Phoenix Contact REL-PR3-230AC/3X21 rele 230 V/AC 16 A 3 menjalo 1 kos Piece

Tehnični podatki 2225537 Phoenix Contact REL-PR3-230AC/3X21 rele 230 V/AC 16 A 3 menjalo 1 kos Piece

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2225537 Phoenix Contact REL-PR3-230AC/3X21 rele 230 V/AC 16 A 3 menjalo 1 kos Piece

Opis

Vtični visokozmogljivi releji z napajalnimi kontakti, 3 preklopni kontakti, napetost tuljave: 230 V AC

Besedilo je strojno prevedeno.
