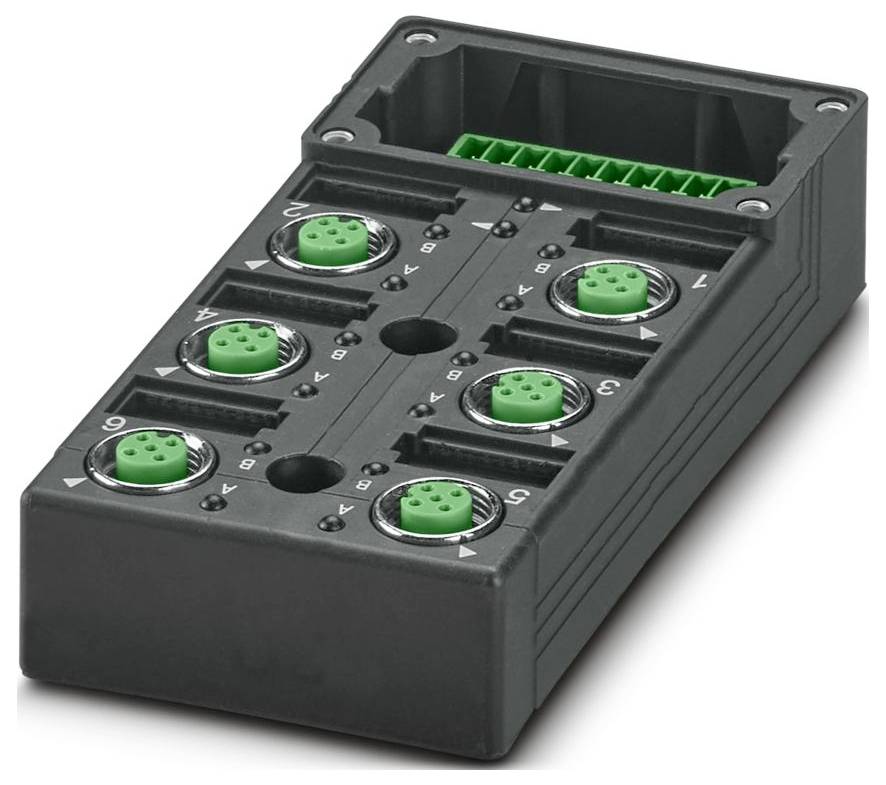

Phoenix Contact SACB-6/ 6-L-C GG SCO 1516742 osnovno ohišje M12 razdelilnik s kovinskim navojem 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
osnovno ohišje
Število razdelilnikov
6-delni
Zasedenost
enojna
Vrsta
SACB-6/ 6-L-C GG SCO
Glavni kabel
da
Podatkovni list izdelka (PDF)
10 kos - zaloga Nemčija
Kos (kos - zaloga Nemčija)
Prihranite
Cena embalaže (z DDV)
1
-
77,99 €
3
3% = 2,16 €
75,83 €
5
4% = 3,03 €
74,96 €
10
5% = 3,60 €
74,39 €
25
5% = 4,25 €
73,74 €
Količinski popusti - namig za prihranek
Prihranite 0,00 €
Število
Skupaj (77,99 € / Kos)
77,99 €
z DDV
Na voljo samo 10 kos - zaloga Nemčija
Tehnične specifikacije
- Polzahl: 4
- Nennspannung UN: 24 V DC
- Anschlussart: Steckbarer Schraubanschluss
- Širina: 58 mm
- Višina: 26 mm
- Brennbarkeitsklasse nach UL 94: V0
- Material Gehäuse: PBT
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP65;IP67;IP69K
- Umgebungstemperatur (Betrieb): -30 °C ... maks. 80 ℃
- Normen/Bestimmungen: IEC 61076-2-101
- Dolžina: 126 mm
- Material Kontaktoberfläche: vergoldet
- Hinweis zur Anwendung: Nicht belegte Steckplätze sind vor Inbetriebnahme zu verschließen. Passende Verschlusselemente finden Sie unter "Zubehör".
- Montagehinweis: ACHTUNG: Beachten Sie beim Verlegen von Leitungen die zulässigen Biegeradien, da durch zu große Biegekräfte die Schutzart gefährdet wird. Fangen Sie vor dem Steckverbinder mechanische Lasten ab, z. B. durch Kabelbinder.
- Normbezeichnung: M12-Steckverbinder
- Anwendung: Standard, erweiterte Anforderungen
- Kodierung: A
- LED: ja
- Material Kontakt: Cu-Legierung
- Anzahl der Steckplätze: 6
- Betriebsspannung maximal Umax: 30 V DC
- Bemessungsstrom gesamt: 10 A;2x 8 A (bei Potenzialtrennung)
- Strombelastbarkeit je Pfad max.: 2 A
- Strombelastbarkeit je Steckplatz: 4 A
- Statusanzeige vorhanden: ja
- Material Gewindehülse: Zinkdruckguss
- Material Dichtung O-Ring: NBR
- Material Kontaktträger: PA
- Material Kontakt Stammkabelseite: Cu-Legierung
- Material Kontaktoberfläche Stammkabelseite: vergoldet
- Material Vergussmasse: PUR
- Material Kontaktträger Stammkabelseite: PA 6.6 V0
- Lokale Diagnose: Versorgungsspannung je Modul LED grün;Statusanzeige I/O LED gelb
- Überwachte Funktion: Versorgungsspannung je Modul
- optische Darstellung: LED grün
- Vrsta izdelka
osnovno ohišje
- Zasedenost
enojna
- Vrsta
SACB-6/ 6-L-C GG SCO
- Glavni kabel
da
- Število razdelilnikov
6-delni
- Prikaz stanja
z LED diodo
- Vrsta signala
PNP
- Priključek
vtični vijačni priključek
- Širina
58 mm
- Dolžina
126 mm
IP65
IP67
IP69K (v vgrajenem stanju)
- Tokovna obremenitev na vtično mesto
4 A
- Skupni tok (enostavno napajanje)
10 A
- Maks. temperatura
80 °C
- Min. temperatura
-30 °C
- Vrsta priključka (razdelilne omarice)
ženski navoj M12
- Material ohišja
PBT
- Skupno število polov
4
- Proizv. št. delov
1516742
- Vsebina
1 kos
- Število pinov
4
- Višina
26 mm
- Tokovna obremenljivost (skupaj)
10 A
- Tokovna obremenljivost na I/O signal
2 A
- Delovna napetost
24 V
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3569133 Phoenix Contact SACB-6/ 6-L-C GG SCO 1516742 osnovno ohišje M12 razdelilnik s kovinskim navojem 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3569133 Phoenix Contact SACB-6/ 6-L-C GG SCO 1516742 osnovno ohišje M12 razdelilnik s kovinskim navojem 1 kos
Opis
Grundgehäuse-Verteilerbox, Anwendung: Standard, erweiterte Anforderungen, Anschlussart: M12-Buchse Metall, Anzahl der Steckplätze: 6, Polzahl: 4, Kodierung: A, Steckplatzbelegung: einfach, Statusanzeige: ja, PNP; Stammleitungsanschluss: Steckbarer Schraubanschluss, Schirmung: nein
