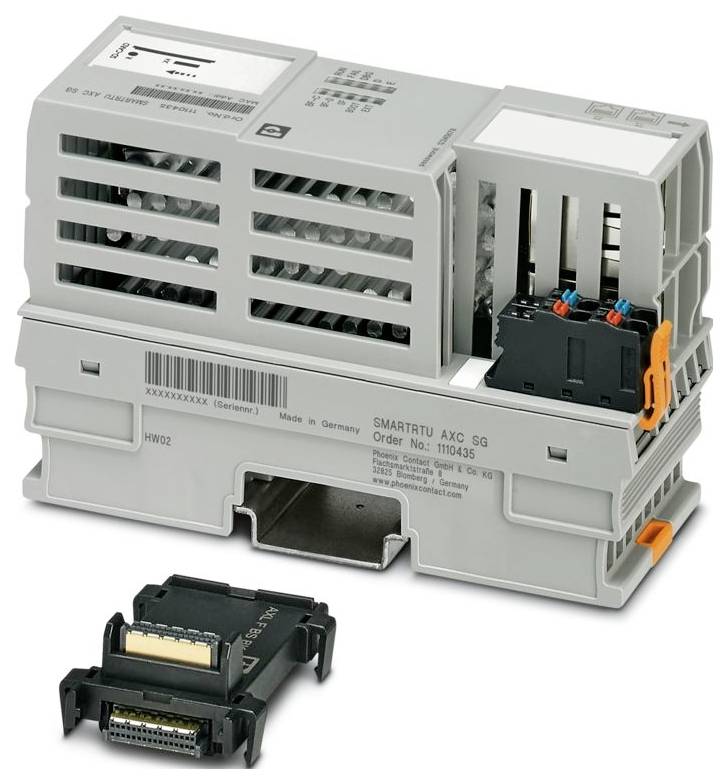

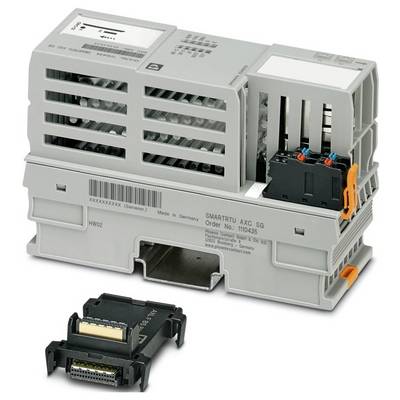

Phoenix Contact SMARTRTU AXC SG 1110435 naprava za daljinsko vodenje 24 V/DC
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (1099,00 € / Kos)
1099,00 €
z DDV
Tehnične specifikacije
- Družina izdelkov: Axioline F
- Vrsta povezave: vtičnica RJ45
- Širina: 45 mm
- Višina 126,93 mm
- Globina: 75 mm
- Barva: siva
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP20
- Temperatura okolice (delovanje): -25 °C ... 60 °C do 2000 m nadmorske višine (upoštevajte zmanjšanje nazivne moči); -25 °C ... 55 °C do 3000 m nadmorske višine (upoštevajte zmanjšanje nazivne moči); ≤ 55 °C (pri največ 1 A na UBus);> 55 °C ... 60 °C (samo v povezavi z modulom za polnjenje goriva Axioline F AXL F PWR 1H (št. artikla 2688297))
- Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
- Vrsta montaže: montaža na DIN letev
- Izolacijske lastnosti: Izolacijske lastnosti
- Dovoljena vlažnost (delovanje): 5% ... 95 % (v skladu z DIN EN 61131-2)
- Udar (delovni): 10 g (preizkus neprekinjenega udarca v skladu z DIN EN 60068-2-27)
- Vibracije (med delovanjem): 5 g
- Hitrost prenosa: 10/100 Mbit/s (polni dupleks)
- Največja izguba moči pri nominalnih pogojih: maks. 10,6 W
- Zaščitni razred: III (IEC 61140, EN 61140, VDE 0140-1)
- Število vmesnikov: 2
- Zračni tlak (delovni): 70 kPa ... 106 kPa (do 3000 m nadmorske višine)
- Ethernet: Ethernet
- Sistem vodila: RJ45
- Območje napajalne napetosti: 19,2 V DC ... 30 V/DC
- Dovoljena vlažnost (skladiščenje/transport): 5 % ... 95 % (v skladu z DIN EN 61131-2)
- Opomba glede uporabe: Samo za industrijsko uporabo
- Preostalo valovanje: ± 5 %
- Elektromagnetna združljivost: Skladnost z direktivo o elektromagnetni združljivosti 2014/30/EU
- Podprti protokoli: HTTP; HTTPS; SFTP; SNTP odjemalec/strežnik; SNMP; IPsec; syslog; IEC 60870-5-101 glavni/podrejeni (prek dodatnih serijskih komunikacijskih modulov); IEC 60870-5-103 glavni (prek dodatnih serijskih komunikacijskih modulov); Modbus RTU glavni (prek dodatnih serijskih komunikacijskih modulov); IEC 60870-5-104 odjemalec/strežnik; Modbus TCP odjemalec; IEC 61850 MMS + GOOSE
- Fizika prenosa: Ethernet v zasukanem paru RJ45
- Dobava: Dobava
- Zračni tlak (skladiščenje/transport): 58 kPa ... 106 kPa (do 4500 m nadmorske višine)
- Tipična poraba toka: 200 mA
- Največji tok: 442 mA
- Opomba glede vrste povezave: Samodejno pogajanje in Samodejno križanje
- Število kanalov: 2
- Omejitev uporabe: Omejitev uporabe
- Opomba o EMC: EMC: Izdelek razreda A, glejte izjavo proizvajalca v območju za prenose
- Opomba glede dimenzij: Globina velja pri uporabi montažne letve TH 35-7,5 (v skladu z EN 60715).
- Napajalna napetost: 24 V enosmerne napetosti
- Lokalni avtobus Axioline F: Lokalni avtobus Axioline F
- Skladnost z EMC: Preizkus imunosti v skladu z EN 61000-6-2/IEC 61000-6-2 Elektrostatična razelektritev (ESD) EN 61000-4-2/IEC 61000-4-2 Kriterij B, ±6 kV kontaktna razelektritev, ±8 kV zračna razelektritev; Preizkus imunosti v skladu z EN 61000-6-2/IEC 61000-6-2 Elektromagnetna polja EN 61000-4-3/IEC 61000-4-3 Kriterij A, jakost polja: 10 V/m; Preizkus imunosti v skladu z EN 61000-6-2/IEC 61000-6-2 Hitri prehodni pojavi (sunki) EN 61000-4-4/IEC 61000-4-4 Kriterij B, ±2 kV; Preizkus imunosti v skladu z EN 61000-6-2/IEC 61000-6-2 Prehodna prenapetost (surge) EN 61000-4-5/IEC 61000-4-5 Kriterij B, enosmerni napajalni vodi: ±0,5 kV/±0,5 kV (uravnoteženo/neuravnoteženo), oklop kabla fieldbus: ±1 kV; Preizkus imunosti v skladu z EN 61000-6-2/IEC 61000-6-2 Prevajane motnje EN 61000-4-6/IEC 61000-4-6 Kriterij A, preskusna napetost 10 V; Preizkus emisij v skladu z EN 61000-6-4/IEC 61000-6-4 Razred A
- Vrsta izdelka
naprava za daljinsko vodenje
- Vmesniki
RJ45
- Delovna napetost
24 V/DC
- Višina
126.93 mm
- Dolžina
75 mm
- Širina
45 mm
IP20
- Mere
(D x Š x V) 75 x 45 x 126.93 mm
- Proizv. št. delov
1110435
- Vrsta
SMARTRTU AXC SG
- Način montaže (podrobnosti)
montaža nosilne letve
- Globina
75 mm
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3564321 Phoenix Contact SMARTRTU AXC SG 1110435 naprava za daljinsko vodenje 24 V/DC
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3564321 Phoenix Contact SMARTRTU AXC SG 1110435 naprava za daljinsko vodenje 24 V/DC
Opis
Naprava za daljinsko upravljanje, Axioline F, 2x Ethernet.
