Picotronic laserski modul točka rdeča 1 mW DB635-1-3-FA (14x45) -F20000

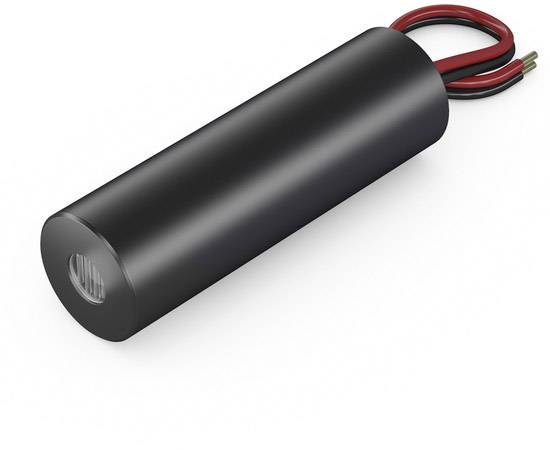

Črn cilindričen elektromotor z dvema izstopajočima rdečima in črnima žicama na enem koncu.

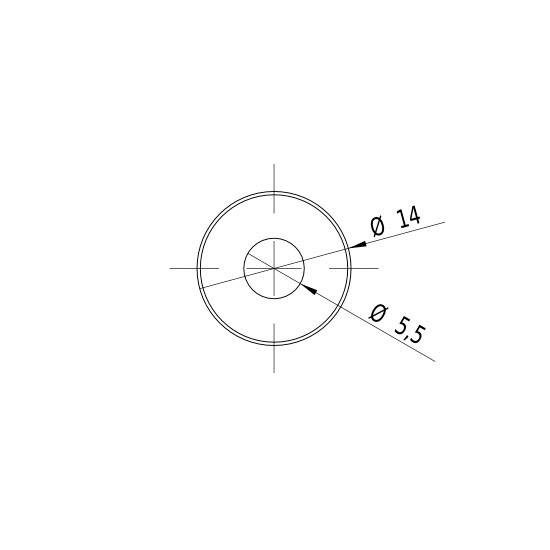

Konstruktijska risba krožnega obroča z zunanjim premerom 14 mm in notranjim premerom 5,5 mm.

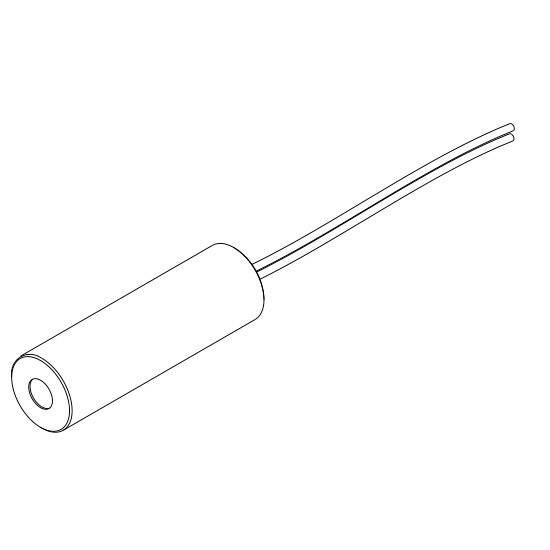

Preprost diagram prikazuje cilindrično komponento z dvema štrleče žicama, ki sta verjetno namenjeni električni povezavi.

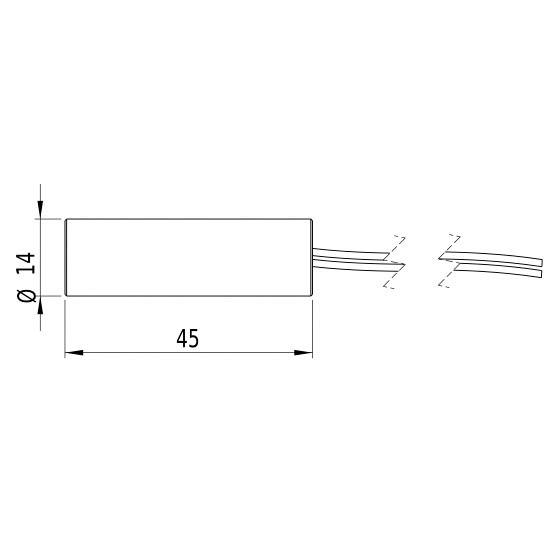

Shema cilindričnega dela s premerom 14 mm in dolžino 45 mm. Dva žici štrlita ven.

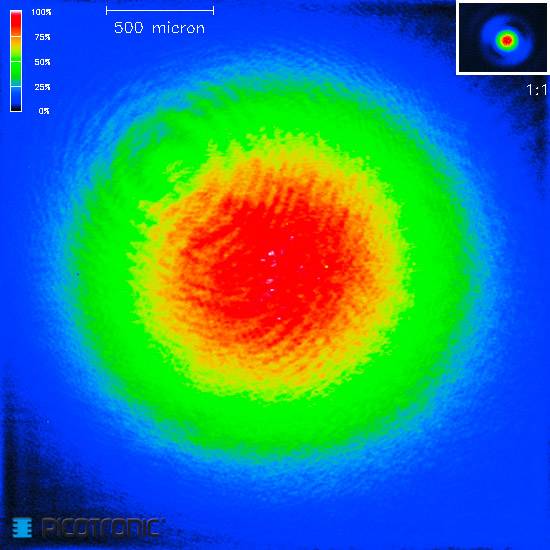

Barvno kodirana slika prikazuje toplotni profil objekta. Rdeče cone so toplejše, zelene in modre cone pa hladnejše. Skala kaže 500 mikrometrov.

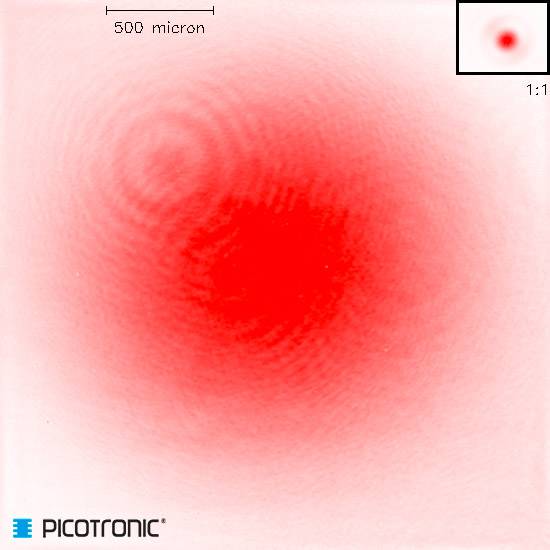

Rdeče obarvan interferenčni vzorec z valovnimi žarki. Zgoraj levo merilo '500 mikronov'. Logotip Picotronic v kotu.

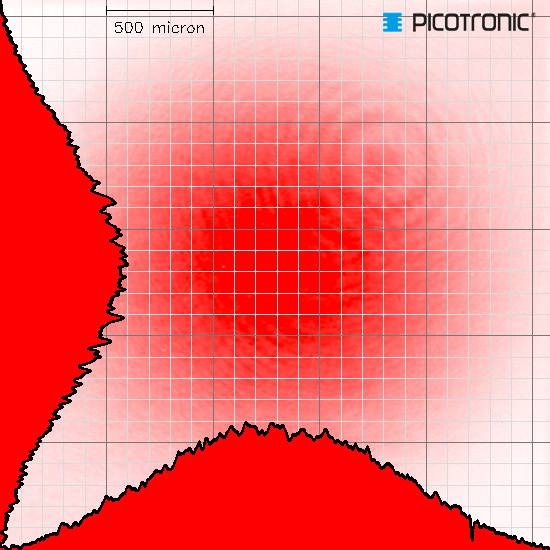

Mikroskopska slika prikazuje rdečo, zrnato strukturo, ki se razteza od leve proti desni, z mersko lestvico 500 mikronov v zgornjem levem kotu.
Tridimenzionalni mrežni model neenakomerne površine. Prikazuje višinske razlike s pomočjo mreže trikotnikov.

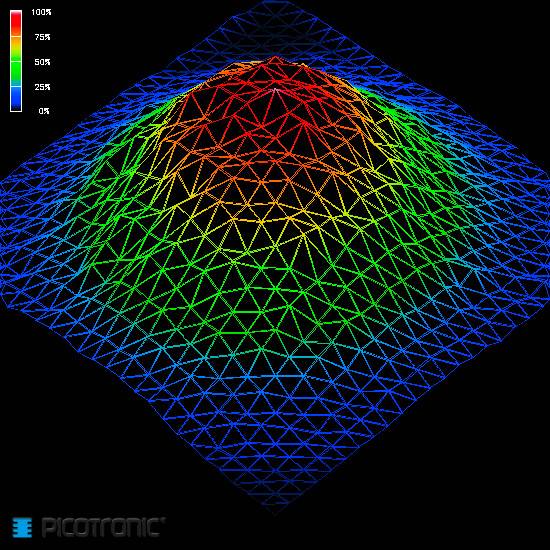

3D-grafika mreže prikazuje barvno upodobitev gore, barvni prehod od modre (0%) do rdeče (100%) prikazuje višinske razlike.
1/9
Vrsta izdelka
laserski modul
Značilnost sevanja
točka
Valovna dolžina
635 nm
Moč
1 mW
Razred laserja
2
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Ni na voljo
Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Picotronic laserski modul točka rdeča 1 mW DB635-1-3-FA (14x45) -F20000

  • rdeča
  • Razred laserja: 2
  • Značilnost sevanja: točka

Dodatne informacije

  • Rumeno opozorilno znamenje s črnim besedilom: 'Lasersko sevanje. Ne glejte v žarek. Laser razreda 2 po DIN EN 60825-1:2008-05'.

Tehnične specifikacije

  • Priključni kabel: 100 mm
Vrsta izdelka

laserski modul

Vrsta

DB635-1-3-FA (14x45) -F20000

Značilnost sevanja

točka

Fokusiranje - lastnosti

stalno fokusiranje 20m

Barva

rdeča

Valovna dolžina

635 nm

1 mW

Razred laserja

2

Divergenca žarka

0.3 mrad

Delo na daljavo

20 m

Delovna napetost

3 V/DC

Delovni tok

32 mA

Material

aluminij

Skladnost z RoHS

Ja

Maks. temperatura

+50 °C

Min. temperatura

-20 °C

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1695925 Picotronic laserski modul točka rdeča 1 mW DB635-1-3-FA (14x45) -F20000

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1695925 Picotronic laserski modul točka rdeča 1 mW DB635-1-3-FA (14x45) -F20000

Informacije

Informacije 1695925 Picotronic laserski modul točka rdeča 1 mW DB635-1-3-FA (14x45) -F20000

Izjava o skladnosti

Izjava o skladnosti 1695925 Picotronic laserski modul točka rdeča 1 mW DB635-1-3-FA (14x45) -F20000

Opis

Obseg dostave

  • Laserski modul, točkovni rdeče barve 1 mW Picotronic DB635-1-3-FA(14x45)-F20000

Namigi

2. razred: lasersko sevanje! Upoštevajte varnostne predpise! Ne glejte v žarek (nevarnost poškodbe mrežnice).
