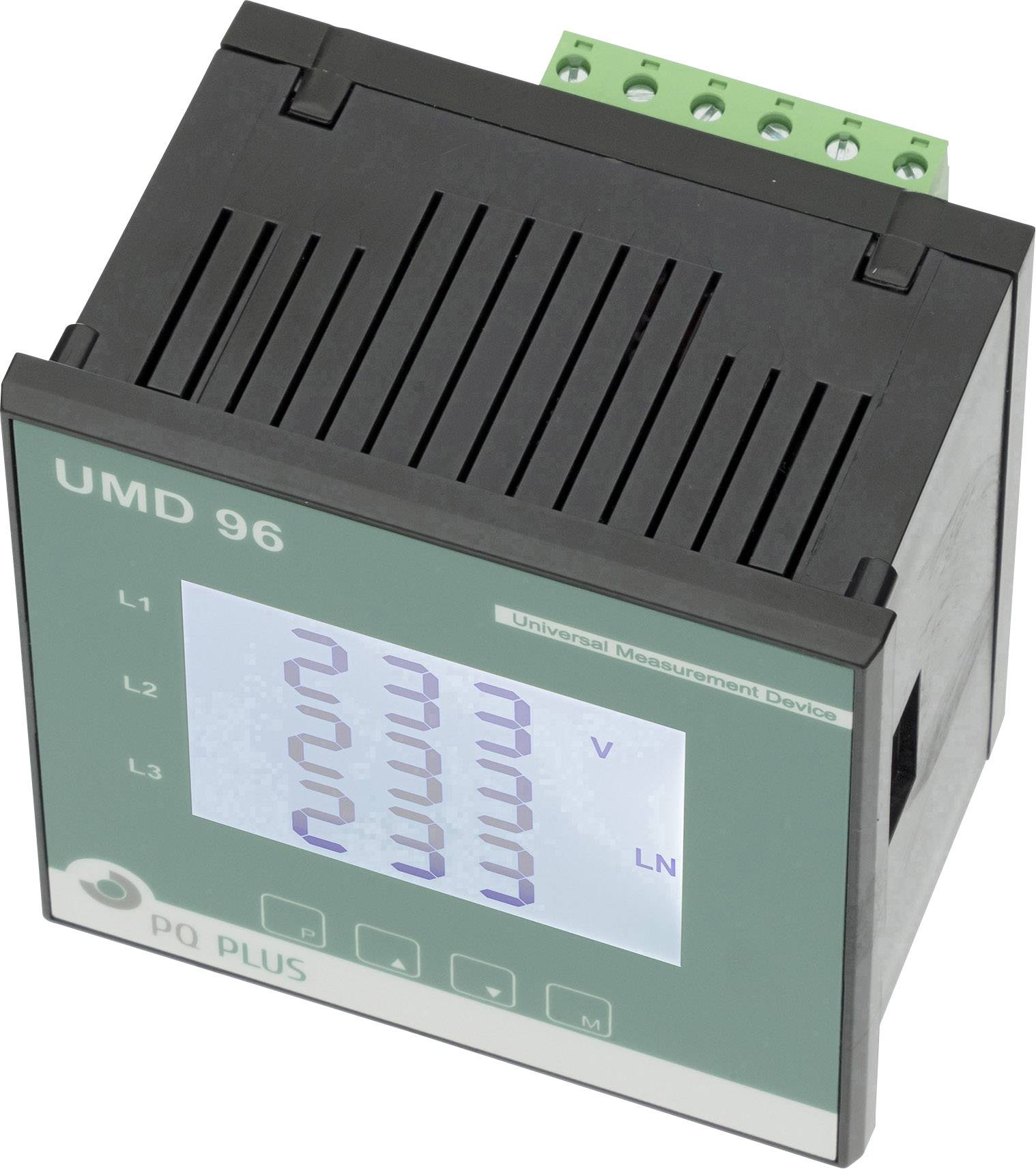

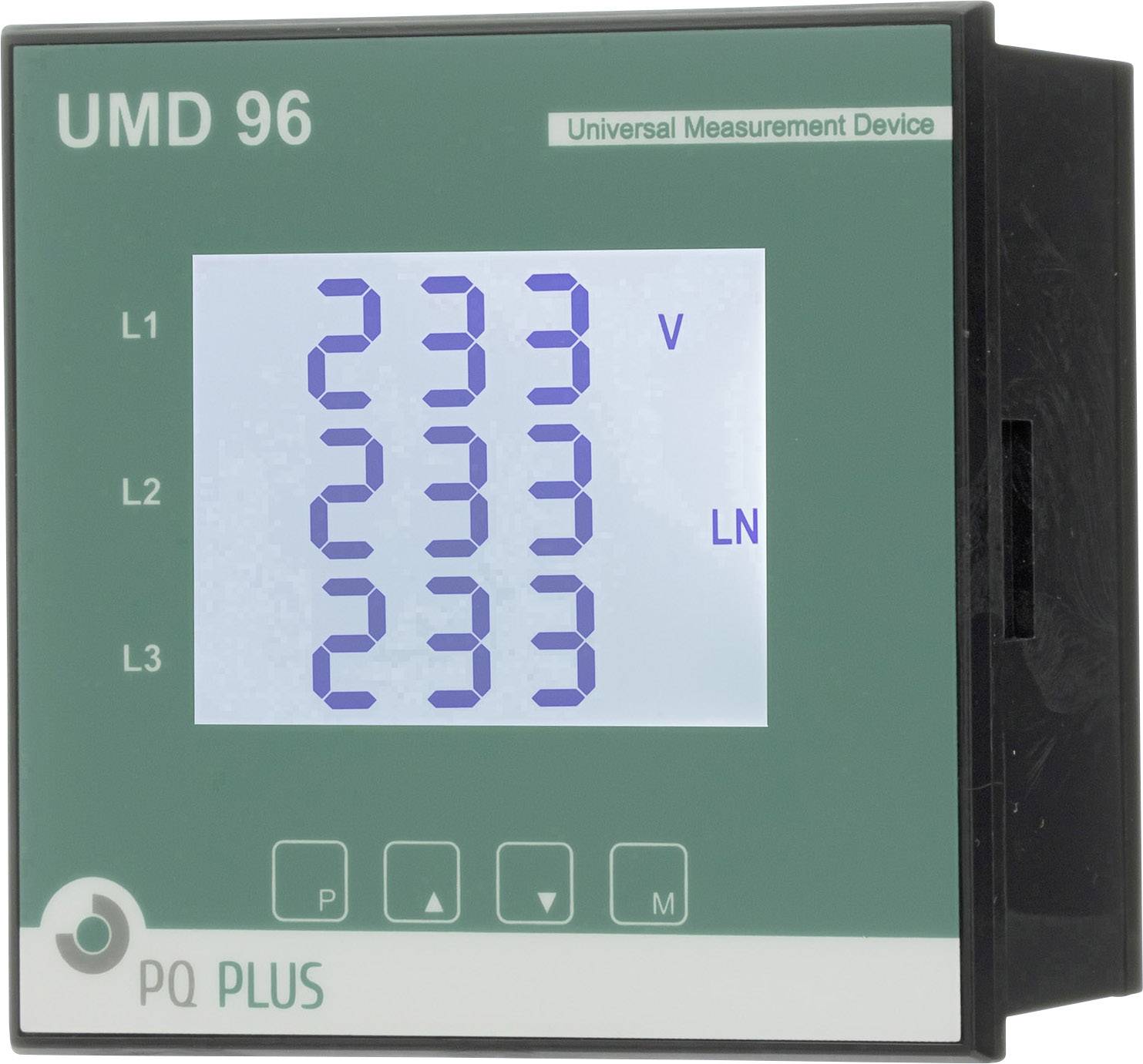

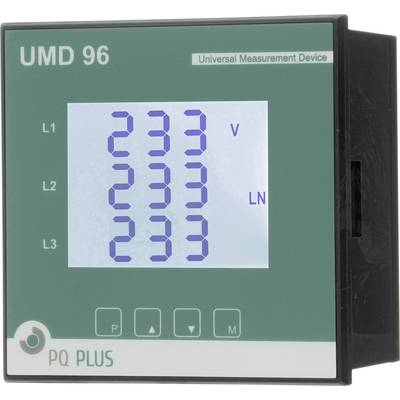

Name: PQ Plus UMD 96M digitalna vgradna merilna naprava
Brand: PQ Plus
SKU: 1534220
Availability: BackOrder

Poudarki in podrobnosti

Vgradne mere 96 x 96 mm

Tehnične specifikacije

Napajalna napetost: 90 - 275 V AC 80 - 350V DC Merilna napetost: 8 - 620V LL

Vrsta izdelka: digitalna vgradna merilna naprava

Merilna funkcija: napetost ac
tok
moč
frekvenca

Območje merjenja (min.): 8 V

Vrsta: UMD 96M

Merilno območje (maks.): 620 V

Vrsta zaslona: LCD

: IP40 (spredaj)

Širina vgradnje: 92 mm

Vgradna višina: 92 mm

Delovna napetost: 230 V/AC

Mere: (D x Š x V) 58 x 96 x 96 mm

Teža: 400 g

Maks. obratovalna napetost: 275 V/AC
350 V/DC

Min. obratovalna napetost: 90 V/AC
80 V/DC

Vgradna globina: 80 mm

Merilna kategorija: CAT III 300 V

Širina: 96 mm

Višina: 96 mm

Dolžina: 58 mm

Širina okvirja: 96 mm

Priključki: vijačne sponke

Mesta: 3. oz

Prikaz (podrobnosti): 3 vrstice

Vgradne mere: 96 x 96 mm

Oskrba z napetostjo: 230 V/AC

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1534220 PQ Plus UMD 96M digitalna vgradna merilna naprava

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1534220 PQ Plus UMD 96M digitalna vgradna merilna naprava

Opis

UMD 96M je zmogljiva merilna naprava na sprednji plošči (96x96 mm) in nadomešča vse analogne merilne naprave. Izmeri 3-fazni tok in napetost pri 6-kvadrantnem delovanju v razredu 0,2 in tako deluje v razredu 0,5s ter vseh običajnih velikosti omrežja, na primer harmonike do 50. harmonike. Merimo ga lahko s pomočjo tokovnih transformatorjev z N / 5A in N / 1A. Univerzalna merilna naprava ima osvetljen, velik in enostavno berljiv digitalni zaslon. Udobno se upravlja s 4 funkcijskimi tipkami. Senzor PT100 je vgrajen v notranjost. Uporablja se v omrežjih 400V. UMD 96M ima digitalni vhod, 2 digitalna izhoda. in vmesnik z M-Bus Naprava se parametrizira ali vizualizira s programsko opremo ENVIS. Osnovna različica ENVIS je vključena v obseg brezplačne dostave.

Besedilo je strojno prevedeno.

Izvedba

4 funkcijske tipke
M-Bus vmesnik
vgrajen Pt100 senzor
1 digitalni vhod
2 digitalna izhoda

Obseg dostave

PQ Plus UMD 96M UMD 96M univerzalna merilna naprava - vgradna - M-Bus, mere 96 x 96 mm

Opis

UMD 96M je zmogljiva merilna naprava na sprednji plošči (96x96 mm) in nadomešča vse analogne merilne naprave. Izmeri 3-fazni tok in napetost pri 6-kvadrantnem delovanju v razredu 0,2 in tako deluje v razredu 0,5s ter vseh običajnih velikosti omrežja, na primer harmonike do 50. harmonike. Merimo ga lahko s pomočjo tokovnih transformatorjev z N / 5A in N / 1A. Univerzalna merilna naprava ima osvetljen, velik in enostavno berljiv digitalni zaslon. Udobno se upravlja s 4 funkcijskimi tipkami. Senzor PT100 je vgrajen v notranjost. Uporablja se v omrežjih 400V. UMD 96M ima digitalni vhod, 2 digitalna izhoda. in vmesnik z M-Bus Naprava se parametrizira ali vizualizira s programsko opremo ENVIS. Osnovna različica ENVIS je vključena v obseg brezplačne dostave.

Besedilo je strojno prevedeno.
