Raspberry Pi® SC0889 razširitveni modul Debug Probe
Ean:
Koda proizvajalca:
Št. izdelka:
227 kos - zaloga Nemčija
Število
Skupaj (13,99 € / Kos)
13,99 €
z DDV

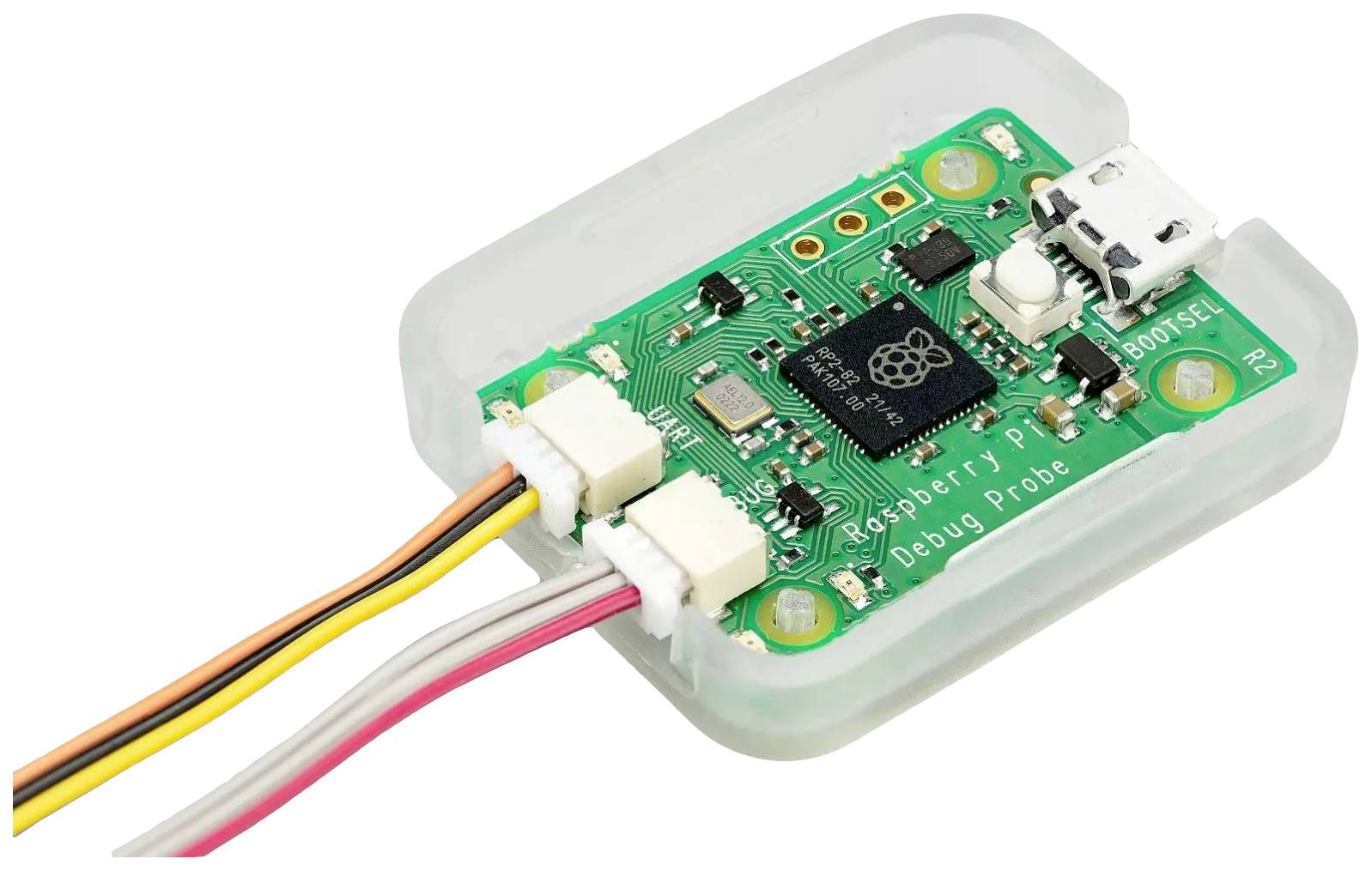

Raspberry Pi® razširitveni modul Debug Probe
Poudarki in podrobnosti
- Adapter za odpravljanje napak za iskanje in analizo napak v programski opremi mikrokrmilnika
- Idealen za pregledovanje kode za Raspberry Pi Pico z mikrokrmilnikom RP2040
Tehnične specifikacije
- Model
Raspberry Pi® Pico
- Zunanji priključki
USB 2.0
- Dolžina
32 mm
- Širina
22 mm
- Izhodna napetost
3.3 V
- Set vsebine
vklj. USB kabel
- Vrsta izdelka
razširitveni modul
- Arhitektura
ARM Cortex-M0+
- Primerno za
Raspberry Pi®
- Vmesnik
USB
- Tehnologija
32-bitni MCU
- Vrsta orodja
razhroščevalnik
- UKCA
da
Dokumenti in prenosi
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2793739 Raspberry Pi® SC0889 razširitveni modul Debug Probe
Opis
Popolna rešitev strojne opreme za odpravljanje napak za mikrokrmilnike na osnovi Arm, ki jih poganja RP2040. Debug Probe z dvožilnim mostom za odpravljanje napak USB-serijski in mostom USB-UART olajša uporabo naprav, kot je Raspberry Pi Pico, z vrsto gostiteljskih platform, vključno z računalniki PC, Mac in tipičnimi računalniki Linux. .
Popoln komplet za preprosto odpravljanje napak »plug and play«.
Raspberry Pi Debug Probe je popoln komplet USB-to-Debug, ki zagotavlja vso potrebno strojno opremo in kable za enostavno odpravljanje napak brez spajkanja, plug-and-play.
Ima procesorski serijski vmesnik za odpravljanje napak (privzeto vmesnik za odpravljanje napak Arm Serial Wire, vendar so lahko podprti tudi drugi vmesniki) in industrijski standardni vmesnik UART. Oba vmesnika uporabljata 3-polni priključek za odpravljanje napak Raspberry Pi, kot je opisano v specifikaciji 3-pinskega priključka za odpravljanje napak Raspberry Pi.
Raspberry Pi Debug Probe je komplet, ki vključuje strojno opremo Debug Probe v lastnem plastičnem ohišju skupaj s kablom USB in tremi vrstami kablov za odpravljanje napak, ki pokrivajo veliko večino primerov uporabe za odpravljanje napak. Zasnovan je za olajšanje odpravljanja napak in programiranja Raspberry Pi Pico in RP2040 z vrsto gostiteljskih platform, vključno z Windows, Mac in tipičnimi računalniki Linux, kjer ni glave GPIO za neposredno povezavo s serijskimi vrati UART - ali SWD Pico.
Medtem ko je Debug Probe zasnovan za uporabo z izdelki Raspberry Pi, ponuja standardne vmesnike UART in CMSIS DAP prek USB-ja, tako da se lahko uporablja tudi za odpravljanje napak v mikrokrmilnikih na osnovi ARM, ki imajo vrata SWD s 3V3 I/O ali celo samo kot kabel USB v UART. Dela z OpenOCD in drugimi orodji, ki podpirajo CMSIS-DAP.
Debug Probe temelji na strojni opremi Raspberry Pi Pico in poganja odprtokodno programsko opremo Raspberry Pi Picoprobe. Vdelana programska oprema se posodablja na enak način kot vdelana programska oprema Raspberry Pi Pico, kar olajša posodabljanje naprave z najnovejšo vdelano programsko opremo ali uporabo lastne vdelane programske opreme.
Besedilo je strojno prevedeno.
Popoln komplet za preprosto odpravljanje napak »plug and play«.
Raspberry Pi Debug Probe je popoln komplet USB-to-Debug, ki zagotavlja vso potrebno strojno opremo in kable za enostavno odpravljanje napak brez spajkanja, plug-and-play.
Ima procesorski serijski vmesnik za odpravljanje napak (privzeto vmesnik za odpravljanje napak Arm Serial Wire, vendar so lahko podprti tudi drugi vmesniki) in industrijski standardni vmesnik UART. Oba vmesnika uporabljata 3-polni priključek za odpravljanje napak Raspberry Pi, kot je opisano v specifikaciji 3-pinskega priključka za odpravljanje napak Raspberry Pi.
Raspberry Pi Debug Probe je komplet, ki vključuje strojno opremo Debug Probe v lastnem plastičnem ohišju skupaj s kablom USB in tremi vrstami kablov za odpravljanje napak, ki pokrivajo veliko večino primerov uporabe za odpravljanje napak. Zasnovan je za olajšanje odpravljanja napak in programiranja Raspberry Pi Pico in RP2040 z vrsto gostiteljskih platform, vključno z Windows, Mac in tipičnimi računalniki Linux, kjer ni glave GPIO za neposredno povezavo s serijskimi vrati UART - ali SWD Pico.
Medtem ko je Debug Probe zasnovan za uporabo z izdelki Raspberry Pi, ponuja standardne vmesnike UART in CMSIS DAP prek USB-ja, tako da se lahko uporablja tudi za odpravljanje napak v mikrokrmilnikih na osnovi ARM, ki imajo vrata SWD s 3V3 I/O ali celo samo kot kabel USB v UART. Dela z OpenOCD in drugimi orodji, ki podpirajo CMSIS-DAP.
Debug Probe temelji na strojni opremi Raspberry Pi Pico in poganja odprtokodno programsko opremo Raspberry Pi Picoprobe. Vdelana programska oprema se posodablja na enak način kot vdelana programska oprema Raspberry Pi Pico, kar olajša posodabljanje naprave z najnovejšo vdelano programsko opremo ali uporabo lastne vdelane programske opreme.
Besedilo je strojno prevedeno.
Izvedba
- Faktor oblike: 22 mm × 32 mm
- USB-dvožilni most za serijsko odpravljanje napak (Arm Serial Wire Debug je privzeto podprt)
- Most USB v UART
- Združljivo s standardom CMSIS DAP
- Deluje z OpenOCD in drugimi orodji, ki podpirajo CMSIS-DAP
- Ustreza specifikaciji Raspberry Pi 3-pin Debug Connector
- Vsebuje visokokakovostno prozorno plastično ohišje

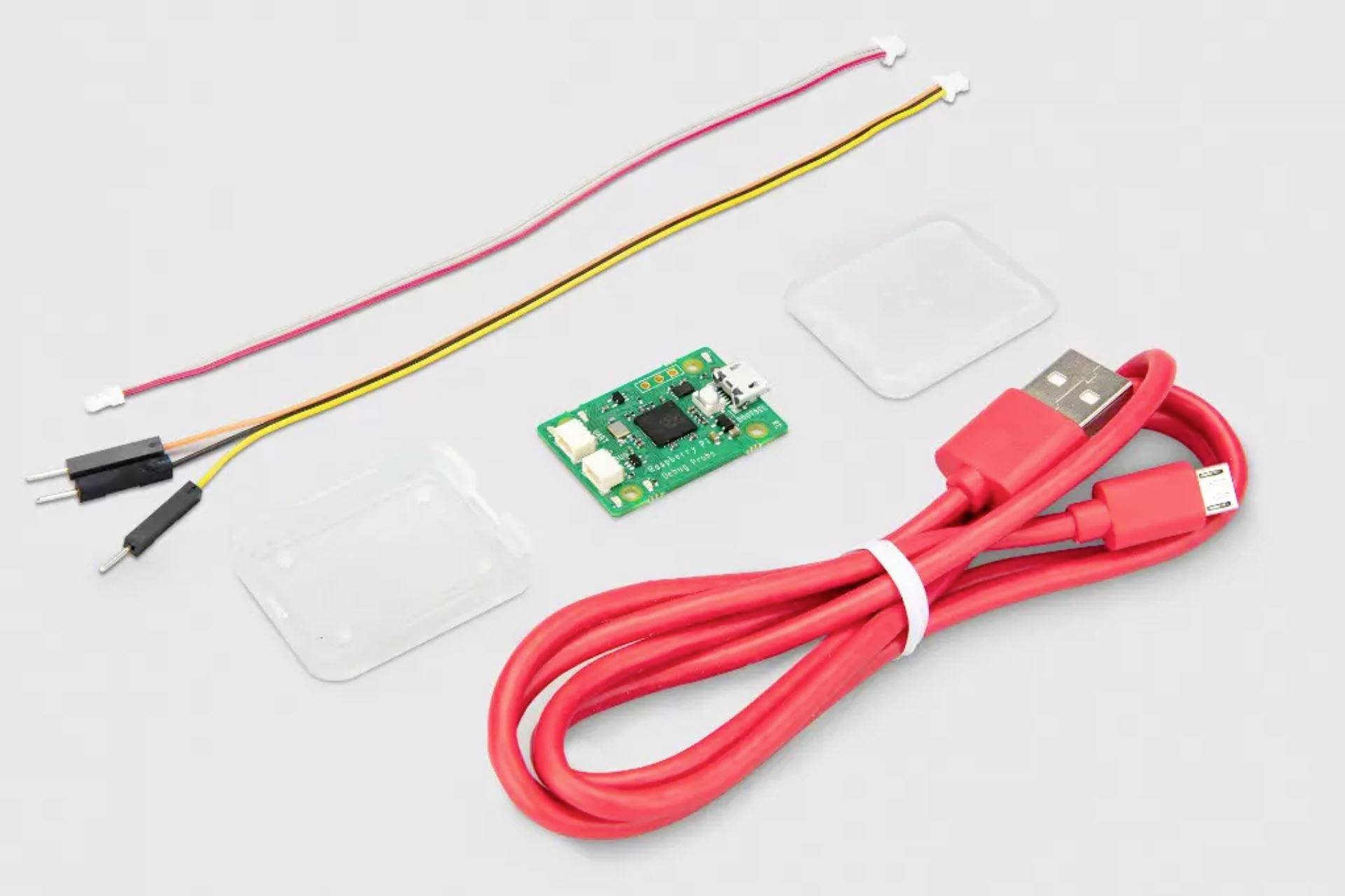

- Vključuje kabel USB in tri kable za odpravljanje napak: 3-pin JST moški na 3-pin JST moški kabel; 3-polni JST moški na 0,1" glavo (ženski); 3-polni konektor JST na 0,1" glavo (moški)
- Nazivna V/I napetost: 3,3 V
