rele za preobremenitev Siemens 3RU2136-4ED1 1 kos

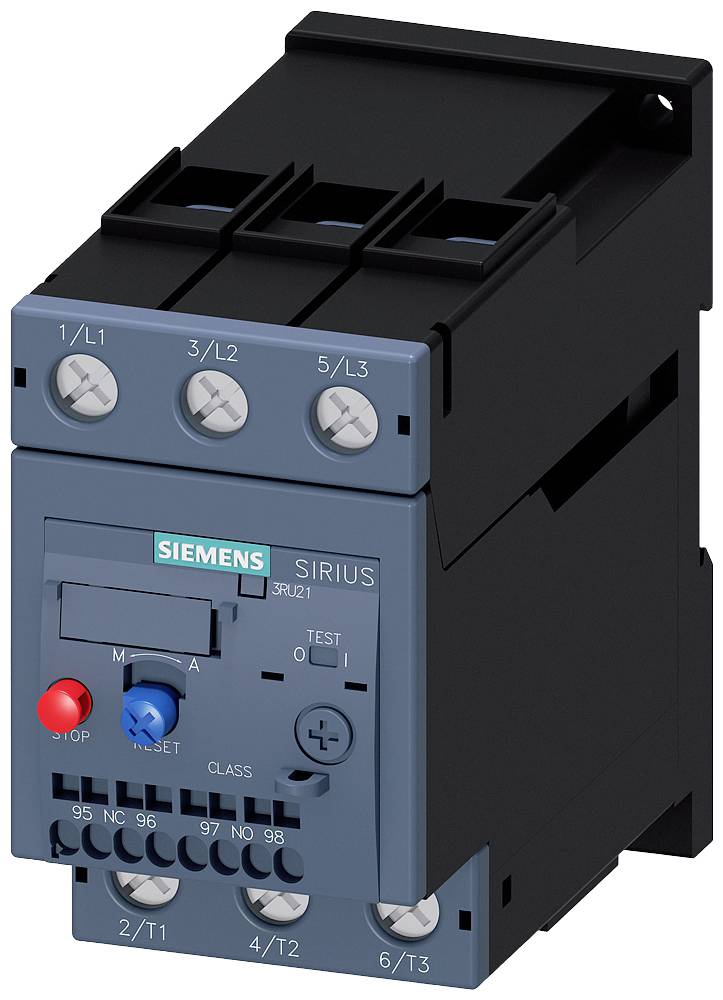

Moder Siemensov kontaktor, model Sirius 3RU21, z priključki na zgornji in spodnji strani.
Odprta električna omara z več vrstami žic, varovalkami in elektronskimi komponentami.

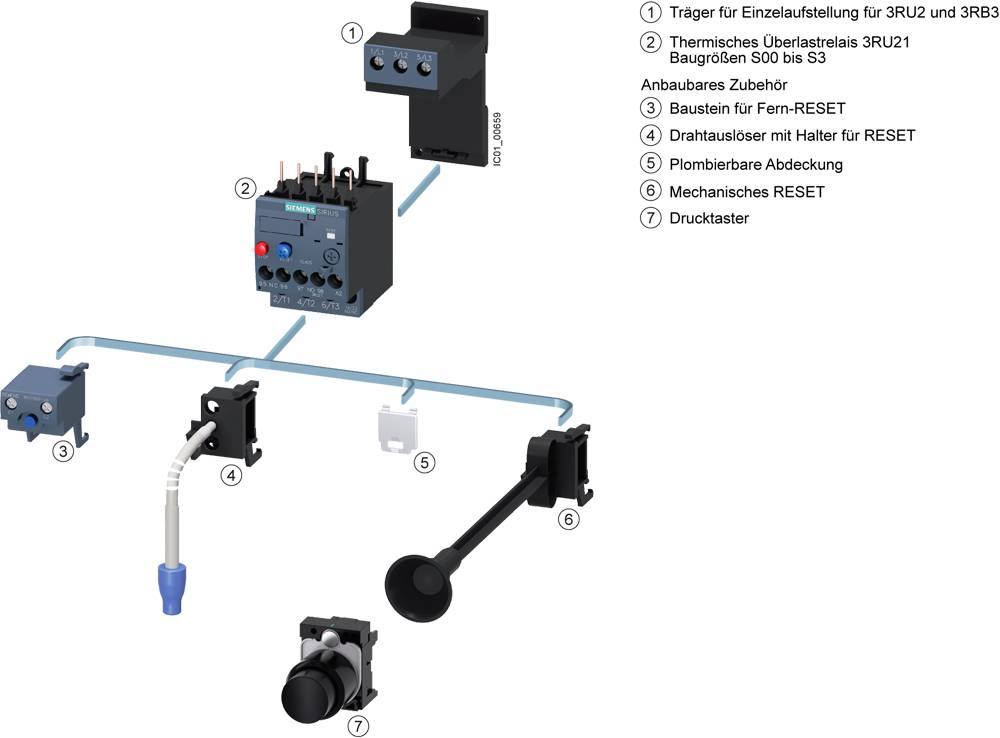

Pregled komponent električne inštalacije: nosilci, sprožilci, moduli in stikala; oštevilčeni in povezani z vodniki.

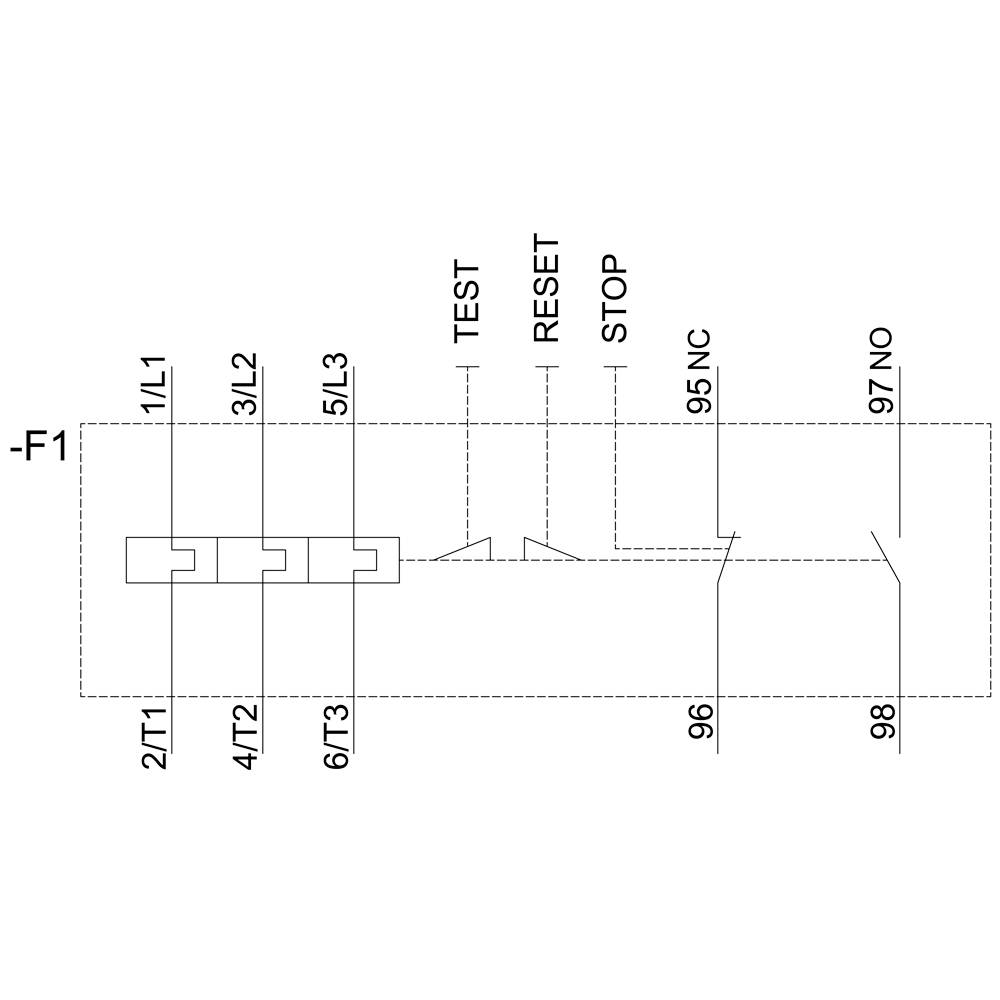

'Električna shema krmilne naprave z označenimi priključki: 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, TEST, RESET, STOP, 95NC, 97NO, 96, 98.'

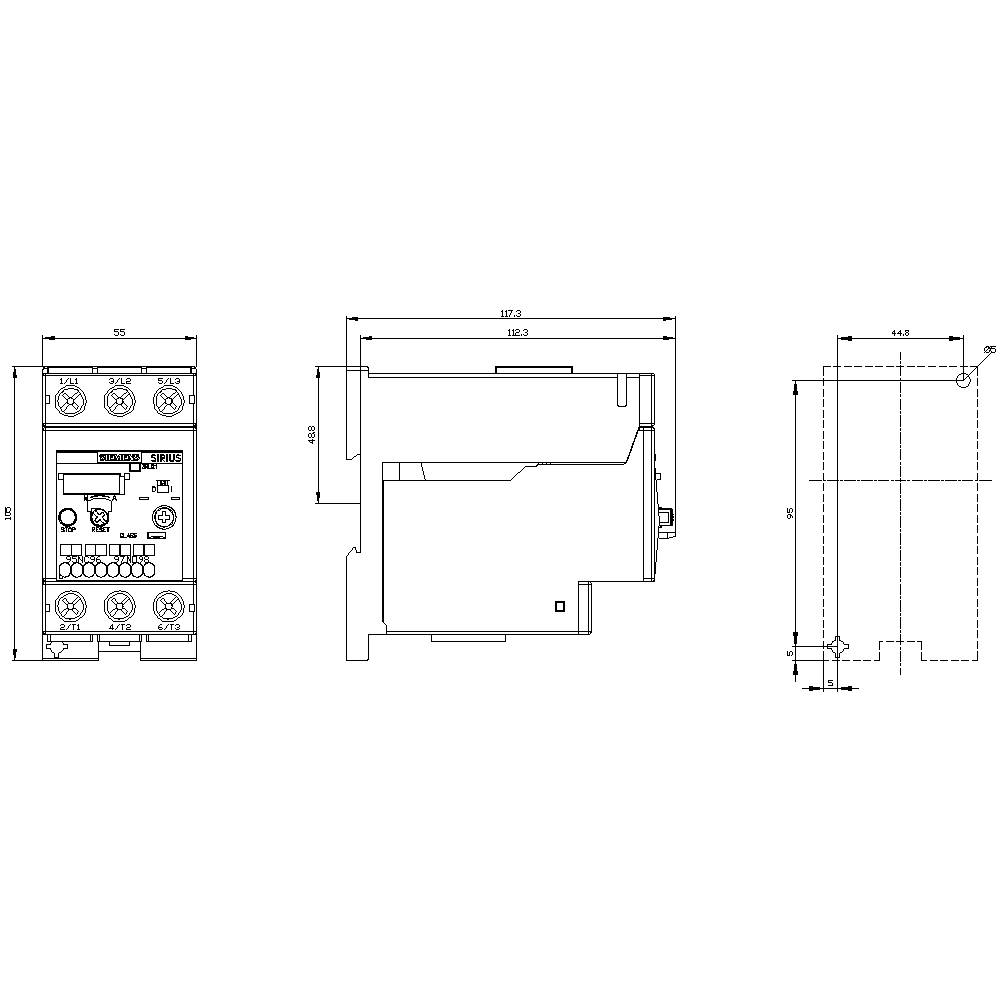

Tehnična risba elektronske naprave z dimenzijami v milimetrih, prikazana v treh pogledih: sprednji, stranski in pogled od zgoraj.
Električna Siemens Sirius naprava z upravljalnimi elementi za krmiljenje in zaščito motorjev. Glavne značilnosti: testni gumb, ponastavitev, indikatorske luči.
1/6
Slika je simbolična
Vrsta izdelka
rele za preobremenitev
Funkcije
preobremenitev
Vrsta
3RU2136-4ED1
Velikost
S2
Značilnosti
samodejno/ročno stikalo
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Dostava pet.,13.11.
Število
Skupaj (159,99 € / Kos)
194,99 €
-18 %
159,99 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

  • Varovalka gG: 6 A, hitra: 10 A
Vrsta izdelka

rele za preobremenitev

Vrsta

3RU2136-4ED1

Velikost

S2

Funkcije

preobremenitev

Značilnosti

samodejno/ročno stikalo

Delovna napetost

690 V

Nastavitveno območje toka (min.)

22 A

Nastavitveno območje toka (maks.)

32 A

Nastavitveno območje (tok)

22 - 32 A

Priključek

vijačni

IP20

Min. temperatura

-40 °C

Maks. temperatura

+70 °C

Širina

55 mm

Višina

105 mm

Globina

117 mm

Mere

(Š x V x G) 55 x 105 x 117 mm

Vsebina

1 kos

AWG (maks.)

1

AWG min.

18

Nazivni tok

32 A

Fleksibilni prečni prerez (maks.)

35 mm²

Maks. prečni prerez trdnosti

10 mm²

Fleksibilen prerez (min.)

1 mm²

Togi prerez (min.)

1 mm²

Separate positioning

1

1

0

CLASS 10

Screw connection

690 V

UKCA

da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1744896 rele za preobremenitev Siemens 3RU2136-4ED1 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1744896 rele za preobremenitev Siemens 3RU2136-4ED1 1 kos

Opis

Preobremenitveni rele 22 ... 32 A za zaščito motorja Velikost S2, RAZRED 10 Posamezna vgradnja Glavni tokokrog: vijak Dodatno vezje: vzmetno obremenjen terminal Priročnik-avtomatski termični preklop rele RESET SIRIUS 3RU2 za tokovno odvisno zaščito potrošnikov z normalnim zagonom zaradi nedovoljenega visokega ogrevanja zaradi preobremenitve ali izpada faze. Ta serija je še posebej prilagodljiva in stroškovno učinkovita. Svetovne odobritve (npr. IEC in UL / CSA) in aplikacije v potencialno eksplozivnih aplikacijah (ATEX ali IEC Ex) so predmet seveda. Na voljo z različnimi nastavitvenimi območji oddajanja zaradi preobremenitve. Na voljo so z vijakom ali vzmetnim priključkom za hitro, brez vzdrževanja in proti vibracijam povezava, pa tudi za samostojno namestitev. Pribor je primeren za vse velikosti S00 do S3. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
