stikalo za mejne vrednosti 24, 24 V/AC, V/DC (max) 1 menjalo Metz Connect 110666 Piece 1 kos

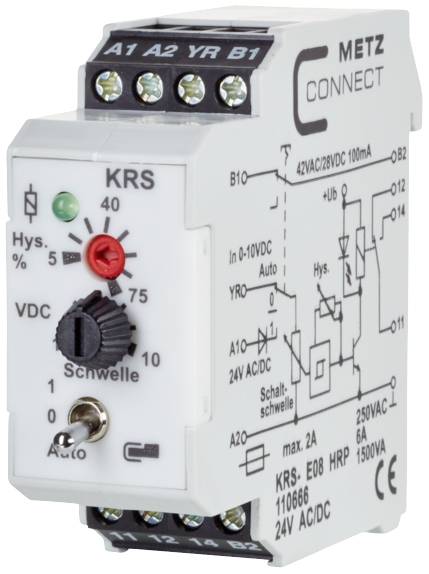

Predloga električnega releja podjetja Metz Connect, ki prikazuje priključne sponke, lestvico za nastavitve napetosti in tehnične diagrame.

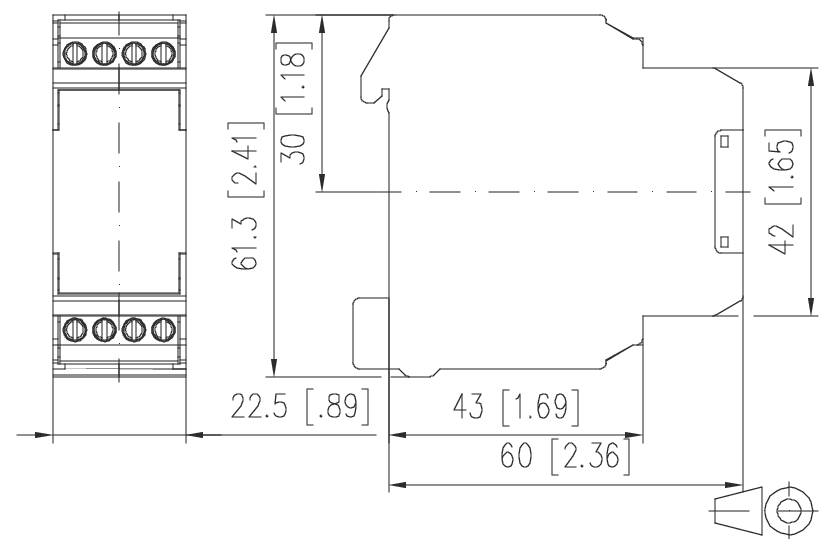

Tehnična dimenzijska risba električnega komponenta z veduti od spredaj in od strani z merami v milimetrih in palcih.

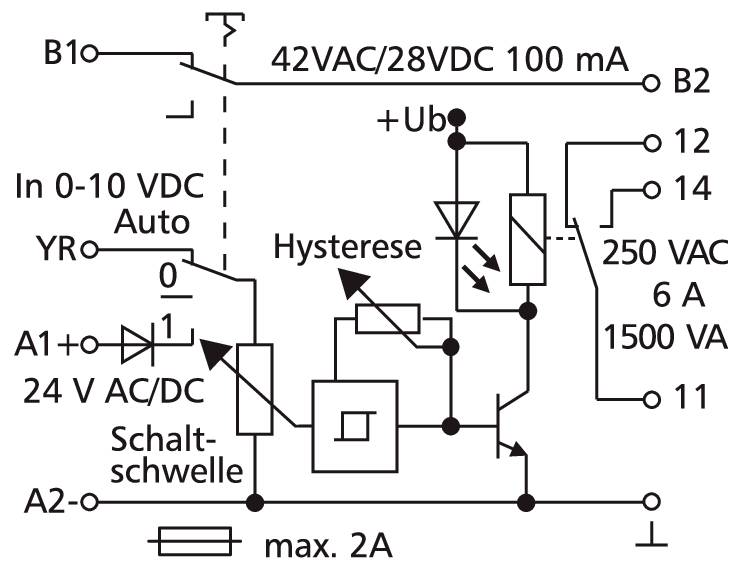

Vezalni načrt relenega modula s priključki B10/B2, A1/A2 in izhodom 11/12/14; prikazuje 24 V AC/DC, 42 VAC/28 VDC ter histerezo in preklopno napetost.

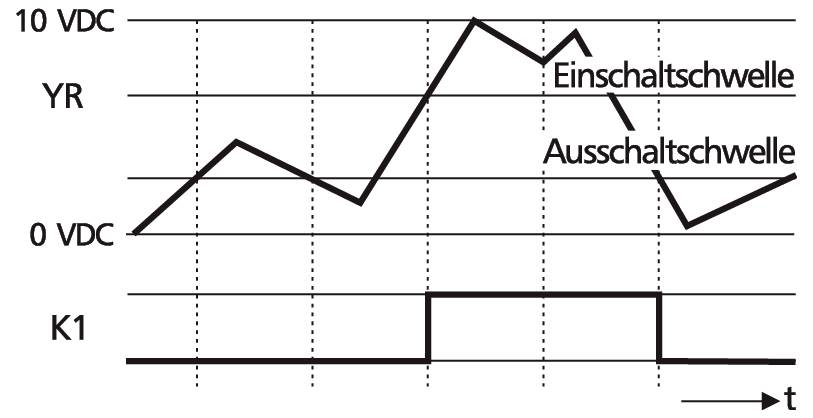

Diagram stikal s pragom: Vhod YR v primerjavi z 0–10 VDC s pragom vključitve in izključitve; Izhod K1 se z časovno zakasnitvijo vključi in znova izključi.

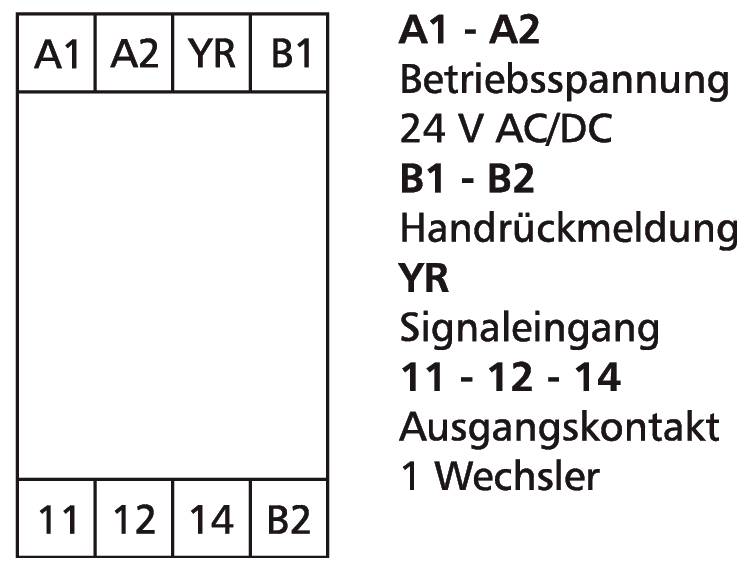

Shema stikala релeja s priključki A1-A2, B1-B2, YR in 11-12-14; 24 V AC/DC, ročna povratna informacija, vhod signala in 1 preklopnik.

1/5

Vrsta embalaže

Piece

Vrsta izdelka

stikalo za mejne vrednosti

Maks. obratovalna napetost

24 V/AC

24 V/DC

Kontakt

1 menjalo

Preklopna napetost (maks.)

250 V/AC

Podatkovni list izdelka (PDF)

Dostava pon, 5.10.

31 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (44,99 € / Kos)

44,99 €

z DDV

Samo 4,50 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

stikalo za mejne vrednosti 24, 24 V/AC, V/DC (max) 1 menjalo Metz Connect 110666 Piece 1 kos

tehnologija vmesnika
vmesniški modul
pragovno stikalo
spremljanje praga
mejna napetost
preklopni prag
sklopni modul
trdno
1 x preklopni kontakt
BTR Netcom

Tehnične specifikacije

Vrsta embalaže: Piece

Vrsta izdelka: stikalo za mejne vrednosti

Vrsta: 110666

Delovna napetost: 24 V/AC
24 V/DC

Maks. obratovalna napetost: 24 V/AC
24 V/DC

Obratovalna napetost: 24, 24 V/AC, V/DC (max)

Kontakt: 1 menjalo

Preklopna napetost (maks.): 250 V/AC

Priključek: vijačna sponka

: IP40

Min. temperatura: -10 °C

Maks. temperatura: +50 °C

Širina: 22.50 mm

Višina: 61.30 mm

Globina: 60 mm

Mere: (Š x V x G) 22.50 x 61.30 x 60 mm

Vsebina: 1 kos

Teža: 70 g

Barva: siva

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2860528 stikalo za mejne vrednosti 24, 24 V/AC, V/DC (max) 1 menjalo Metz Connect 110666 Piece 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2860528 stikalo za mejne vrednosti 24, 24 V/AC, V/DC (max) 1 menjalo Metz Connect 110666 Piece 1 kos

Opis

Pragovno stikalo se uporablja za vklop agregatov, črpalk, ventilatorjev, gorilnikov itd. Takoj, ko vhodna napetost doseže vklopni prag, se rele vklopi. Če vhodna napetost pade pod izklopni prag, se rele ponovno izklopi. Povezava z vijačnimi sponkami, z ročno regulacijo nivoja, nastavljivo vklopno napetostjo in histerezo.

Besedilo je strojno prevedeno.
