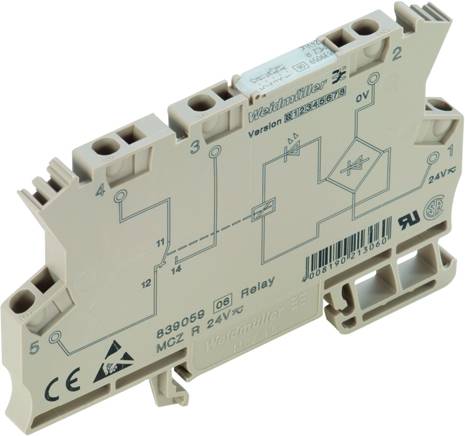

Relejska spojka Weidmüller MCZ R 24Vdc 1NO TRAK 8499550000
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
povezovalni rele
Kontakt
1 zapiralo
Nazivna napetost
24 V/DC
Preklopna napetost (maks.)
250 V/AC
Preklopni tok maks.
6 A
Podatkovni list izdelka (PDF)
Število (velikost pakiranja 10 kos)
Skupaj (43,50 € / Kos)
435,00 €
z DDV
Poudarki in podrobnosti
Weidmüller MCZ R 24VDC 1NO TRAK povezovalni rele 24 V/DC 6 A 1 zapiralo 10 kos
- Industrijska embalaža z 10 kosi
Tehnične specifikacije
- Vlažnost: 95% 30 dni, rahla kondenzacija po EN 50155
- Temperatura skladiščenja: -40 ° C ... 85 ° C
- Nazivna moč: 195 ... 500 mW
- Napetost odziva / izpada: 14 V / 3 V DC
- Prikaz stanja: LED zeleno
- Nazivna stikalna napetost: 250 V AC
- Vklopni tok: 6 A
- Preklopna zmogljivost DC (ohmična), maks .: 120 W @ 24 V
- Najmanjša preklopna zmogljivost: 100 mA pri 12 V
- Največja frekvenca preklopa pri nazivni obremenitvi: 0,1 Hz
- Podporna tirnica: TS 35
- Gumb za preizkus: Ne
- Kazalnik položaja mehanskega stikala: Ne
- Nazivna napetost: 300 V
- Kategorija prenapetosti: III
- Stopnja onesnaženosti: 2
- Vhod - izhod dielektrične trdnosti: 4 kVeff / 1 s
- Impulzna vzdržljiva napetost: 4 kV (1,2 / 50 µs)
- Dolžina odstranjevanja nazivne povezave: 8 mm
- Območje vpenjanja, nazivni priključek: 1,5 mm²
- Območje vpenjanja, najmanj: 0,5 mm²
- Območje vpenjanja, največ: 1,5 mm²
- Prerez priključka vodnika, poln, min .: 0,5 mm²
- Prerez priključka vodnika, poln, največ: 1,5 mm²
- Prerez priključka vodnika, fino uvijen, najmanj: 0,5 mm²
- Prerez priključka vodnika, fino uvijen, največ: 1,5 mm²
- Prerez priključka vodnika, fino uvezan AEH s plastičnim obročem DIN 46228/4, min .: 0,5 mm²
- Prerez priključka vodnika, fino uvijen AEH s plastičnim obročem DIN 46228/4, največ: 1,5 mm²
- Prerez priključka vodnika, fino uvijen, AEH (DIN 46228-1), min .: 0,5 mm²
- Prerez priključka vodnika, fino uvijen, AEH (DIN 46228-1), največ: 1,5 mm²
- Velikost rezila: 0,6 x 3,5 mm
- Preklopna napetost DC, maks .: 250 V
- Zakasnitev izklopa:<50 ms
- Vrsta izdelka
povezovalni rele
- Vrsta
MCZ R 24VDC 1NO TRAK
- Priključek
z natezno vzmetjo
- Barva
bež
- Kontakt
1 zapiralo
- Material kontakta
AgSnO
- Nazivna napetost
24 V/DC
- Preklopna napetost (maks.)
250 V/AC
- Preklopni tok maks.
6 A
- Maks. preklopna moč
1500 VA
- Mehanska življenjska doba
10 x 106Cikli
- Zračna/plazilna razdalja (tuljave/kontakti)
5.5 mm
IP20
- Maks. temperatura
+70 °C
- Min. temperatura
-25 °C
- Globina
63.2 mm
- Širina
6.1 mm
- Višina
91 mm
- Mere
(Š x V x G) 6.1 x 91 x 63.2 mm
- Vsebina
10 kos
- Industrijsko pakiranje
da
- Teža
26.5 g
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 391362 Relejska spojka Weidmüller MCZ R 24Vdc 1NO TRAK 8499550000
Navodila za uporabo in varnost
Navodila za uporabo in varnost 391362 Relejska spojka Weidmüller MCZ R 24Vdc 1NO TRAK 8499550000
Opis
Relejna spojka. MCZ-SERIJA, število kontaktov: 1, vzpostavi kontakt, AgSnO, nazivna krmilna napetost: 24 V DC + 25% / -30%, trajni tok: 6 A, priključek napetostne vzmeti. Prerez vodnika, ki ga je mogoče pritrditi, je 0,5 ... 1,5 mm².
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Obseg dostave
- Relejska spojka Weidmüller MCZ R 24Vdc 1NO TRAK 8499550000
