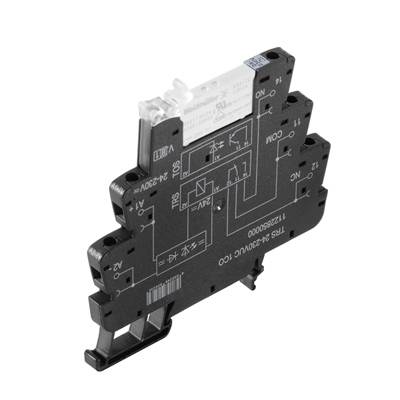

Relejska spojka Weidmüller TRS 24-230VUC 1CO 1122850000
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
povezovalni rele
Kontakt
1 menjalo
Nazivna napetost
24 V DC/AC
230 V DC/AC
Preklopna napetost (maks.)
250 V/AC
Preklopni tok maks.
6 A
Podatkovni list izdelka (PDF)
Število (velikost pakiranja 10 kos)
Skupaj (37,50 € / Kos)
375,00 €
z DDV
Poudarki in podrobnosti
Weidmüller TRS 24-230VUC 1CO povezovalni rele 24 V DC/AC, 230 V DC/AC 6 A 1 menjalo 10 kos
- Industrijska embalaža z 10 kosi
Tehnične specifikacije
- Vlažnost: 5 ... 95% rel. Vlažnost, Tu = 40 ° C, brez kondenzacije
- Temperatura skladiščenja: -40 ° C ... 85 ° C
- Nazivni tok AC: 27,1 mA AC @ 24 V AC, 4,8 mA AC @ 230 V AC
- Nazivna moč: 610 mW @ 24 V DC, 650 mVA @ 24 V AC, 575 mW @ 230 V DC, 1,1 VA @ 230 V AC
- Napetost odziva / izpada: 13 V / 7 V AC 13 V / 5 V DC
- Prikaz stanja: LED zeleno
- Nazivna stikalna napetost: 250 V AC
- Vklopni tok: 20 A / 20 ms
- Preklopna zmogljivost DC (ohmična), maks .: 144 W @ 24 V
- Najmanjša preklopna zmogljivost: 1 mA pri 24 V, 10 mA pri 12 V, 100 mA pri 5 V
- Največja frekvenca preklopa pri nazivni obremenitvi: 0,1 Hz
- Podporna tirnica: TS 35
- Gumb za preizkus: Ne
- Kazalnik položaja mehanskega stikala: Ne
- Nazivna napetost: 300 V
- Kategorija prenapetosti: III
- Stopnja onesnaženosti: 2
- Vhod - izhod dielektrične trdnosti: 4 kVeff / 1 min.
- Odprti kontakt dielektrične trdnosti: 1 kVeff / 1 min
- Impulzna vzdržljiva napetost: 6 kV (1,2 / 50 µs)
- Dolžina odstranjevanja nazivne povezave: 8 mm
- Moment privijanja, največ: 0,4 Nm
- Območje vpenjanja, nazivni priključek: 1,5 mm²
- Območje vpenjanja, najmanj: 0,14 mm²
- Območje vpenjanja, največ: 2,5 mm²
- Prerez priključka vodnika, poln, najmanj: 0,14 mm²
- Prerez priključka vodnika, poln, največ: 2,5 mm²
- Prerez priključka vodnika, fino uvijen, najmanj: 0,14 mm²
- Prerez priključka vodnika, fino uvijen, največ: 2,5 mm²
- Prerez priključka vodnika, fino uvijen AEH s plastičnim obročem DIN 46228/4, min .: 0,25 mm²
- Prerez priključka vodnika, fino uvijen AEH s plastičnim obročem DIN 46228/4, največ: 2,5 mm²
- Prerez priključka vodnika, fino uvijen, AEH (DIN 46228-1), min .: 0,25 mm²
- Prerez priključka vodnika, fino uvijen, AEH (DIN 46228-1), največ: 2,5 mm²
- Prerez priključka vodnika, fino uleten, 2 vpenjala, najmanj 0,5 mm²
- Prerez priključka vodnika, fino uleten, 2 vpenjalna vodnika, največ: 1 mm²
- Velikost rezila: Gr. PH0
- Preklopna napetost DC, maks .: 250 V
- Zakasnitev izklopa:<140 ms
- Tip vodnika: togi bakreni vodnik, drobno verižen bakreni vodnik
- Tok prevzema / sproščanja, običajno: 28,5 mA / 11 mA AC 23 mA / 6,5 mA DC
- Nadomestna napetost tuljave releja, ki odstopa od nazivne krmilne napetosti: Da
- Nadomestna napetost tuljave releja: 24 V DC
- Vrsta izdelka
povezovalni rele
- Vrsta
TRS 24-230VUC 1CO
- Priključek
vijačni
- Barva
črna
- Kontakt
1 menjalo
- Material kontakta
AgNi
- Nazivna napetost
24 V DC/AC
230 V DC/AC
- Preklopna napetost (maks.)
250 V/AC
- Preklopni tok maks.
6 A
- Maks. preklopna moč
1500 VA
- Mehanska življenjska doba
5 x 106Cikli
- Zračna/plazilna razdalja (tuljave/kontakti)
5.5 mm
IP20
- Maks. temperatura
+60 °C
- Min. temperatura
-40 °C
- Globina
87.8 mm
- Širina
6.4 mm
- Višina
89.6 mm
- Mere
(Š x V x G) 6.4 x 89.6 x 87.8 mm
- Vsebina
10 kos
- Industrijsko pakiranje
da
- Teža
38 g
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 298801 Relejska spojka Weidmüller TRS 24-230VUC 1CO 1122850000
Navodila za uporabo in varnost
Navodila za uporabo in varnost 298801 Relejska spojka Weidmüller TRS 24-230VUC 1CO 1122850000
Opis
Rele. TERMSERIES, Število kontaktov: 1, stikalo za spremembo, AgNi, nazivna regulacijska napetost: 24 ... 230 V UC ± 10%, stalni tok: 6 A, vijačni priključek. TERMSERIES Relejni sklopnik 1 zamenjave kompletnih modulov, sestavljenih iz releja in vtičnice s tulci AC / DC / UC z vijačnim priključkom. Izmetalnik z geometrijo optičnih vlaken (statusni prikaz).
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Obseg dostave
- Relejska spojka Weidmüller TRS 24-230VUC 1CO 1122850000
