Name: Schabus 200324 SHT 8824 aktivni senzor vode za digitalne vhode
Brand: Schabus
SKU: 2576082
Availability: InStock

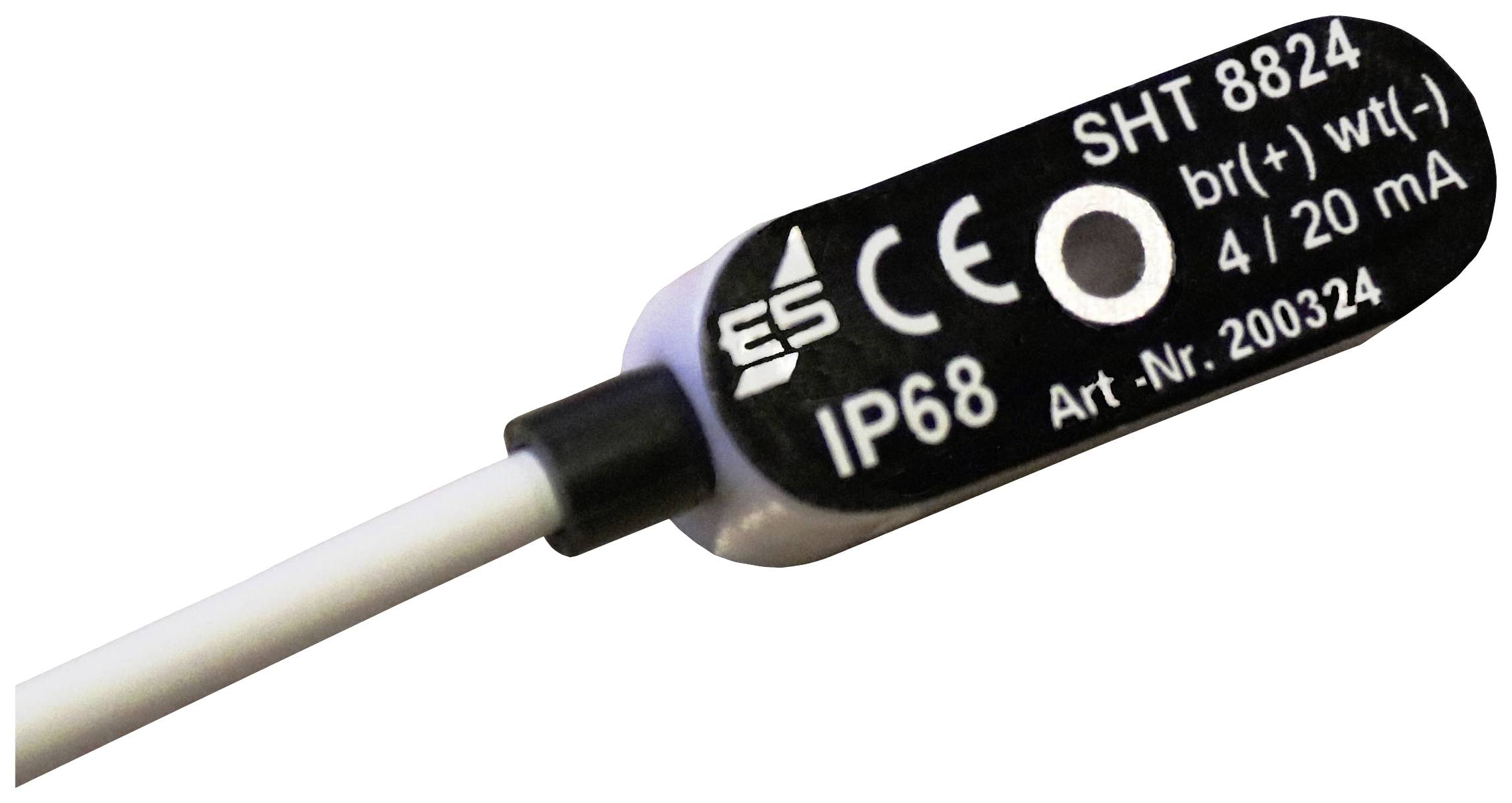

Senzor z oznako 'SHT 8824', oznako CE, IP68, art. št. 200324, podpira signal 4-20 mA.

Pravokoten, ploščat senzor z dvema vijako za pritrditev in priključkom za kabel za prenos podatkov.

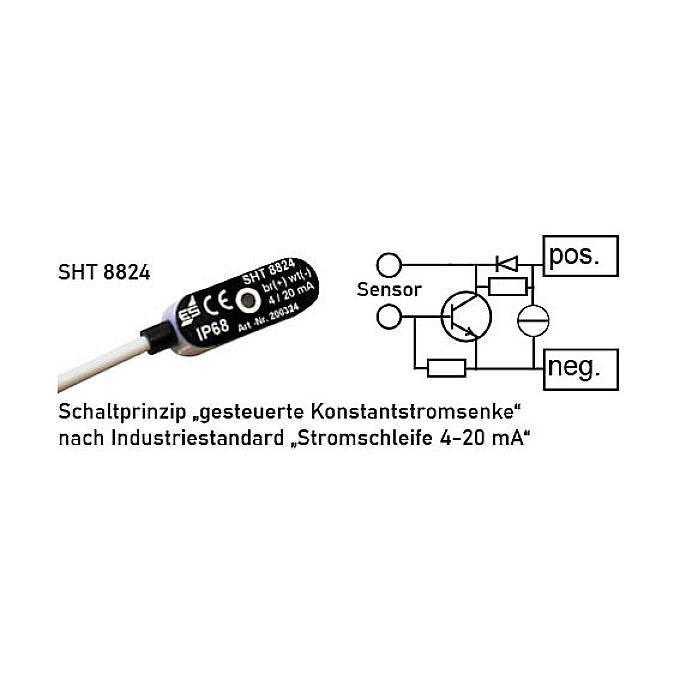

Diagram prikazuje shematski princip 'nadzorovane konstantne tokovno ponorne enote' po industrijskem standardu 'tokovne zanke 4-20 mA' s senzorjem in pozitivno/negativno oznako.

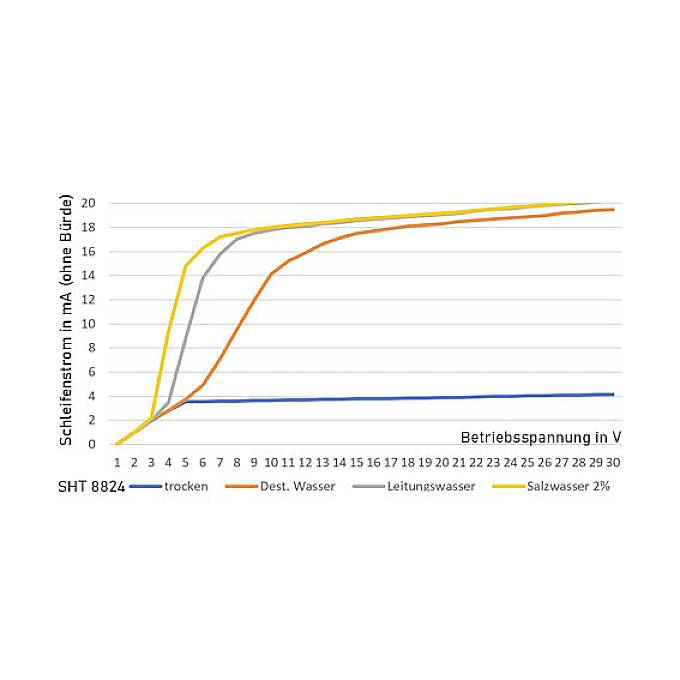

Grafikon prikazuje tok zanke v mA (brez bremena) glede na obratovalno napetost v V za različne tekočine: suho, destilirano vodo, vodovodno vodo, 2% slano vodo.

Schabus 200324 SHT 8824 aktivni senzor vode za digitalne vhode-4

1/5

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava čet.,5.11.

5 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (79,99 € / Kos)

79,99 €

z DDV

Samo 9,00 €

Na voljo samo 5 kos - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Schabus 200324 aktivni senzor vode za digitalne vhode

Za industrijsko standardno " tokovno zanko" 4 - 20 mA
Povezava po definiciji kot " pasivni senzor za aktivne vhode v 2-žični tehnologiji"
Korozijsko odporna kapsula za največjo varnost in vzdržljivost

Tehnične specifikacije

Za aktivne vhode: merilni pretvorniki / oddajniki za 2-žične senzorje
Obremenitev: do 500 Ω pri Ub 24 VDC, do 700 Ω pri Ub 24 VDC
Delovna napetost Ub: 10…30 VDC, tip. 24 VDC, SELV/PELV
Suhi tok zanke: 4 mA @ Ub = 24 V, realni 3,6 – 4,2 mA dep. delovne napetosti
Mokri tok zanke: 19 - 20 mA @ Ub = 24 V, odp. odvisno od prevodnosti medija, realnih 14,1 – 20,3 mA. delovne napetosti in prevodnosti
Najvišji tok zanke: največ 21 mA @ Ub = 30 VDC in prevodnost ƙ = 1,4 x 106 S/m
Najnižji tok zanke: najmanj 3,6 mA @ Ub = 10 VDC in senzor = suh
Stopnja zaščite: IP68, zaščita pred vodnimi curki 30 minut, kabel začasno vodoodporen
Temperaturno območje: -15 °C … +50 °C max.
Priključni kabel: 2-žilni, LIYY, 2 x 0,14 mm², neoklopljen, Ø 3,5 mm, bel, 4 metre
Razporeditev kabla: bela negativna povezava / 0 V / minus, rjava pozitivna povezava / Ub / plus
Montaža: dno, robovi, utori, vogali
Aluminijasto ojačana luknja za vijak Ø 3,2 mm, dolžina 9 mm
Material: ABS, aluminij, kontakti iz nerjavnega jekla, uliti z Wepuran

Vrsta izdelka: aktivni senzor vode

Značilnosti detektorja: za digitalne vhode

Način montaže: tla

Delovna napetost: 24 V

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2576082 Schabus 200324 SHT 8824 aktivni senzor vode za digitalne vhode

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2576082 Schabus 200324 SHT 8824 aktivni senzor vode za digitalne vhode

Opis

Aktivni senzor vode SHT 8824
Vodni senzor (za tokovne zanke 4 - 20 mA) za industrijsko uporabo z dolgimi kabli

Senzor vode SHT 8824 ni primeren za priključitev na detektorje vode Schabus

Senzor z dvema kontaktoma iz nerjavnega jekla, ulitega v plastičnem ohišju. Takoj, ko se voda ali druga prevodna tekočina dotakne obeh kontaktov, tranzistor preklopi porabo toka s 4 mA na 20 mA. Odvisno od uporabe je mogoče kable senzorjev enostavno podaljšati.
