Schabus 300949 zložljivo plovno stikalo

Črn vtič s priključkom za kabel in navojem. Besedilo: 'LAPP OLFLEX smart 108, 2,5 metra – 2x 0,5 mm²'.

Kabelski povezovalec LAPP ÖLFLEX smart 108, črn, 2,5 metra, prerez 2x0,5 mm², primeren za fleksibilne električne aplikacije.

'Zapiralo (n.o.)' in 'Odpiralo (n.c.)' prikazujeta električne stikalne mehanizme. Zgoraj: Kontakt se zapre; Spodaj: Kontakt se odpre.

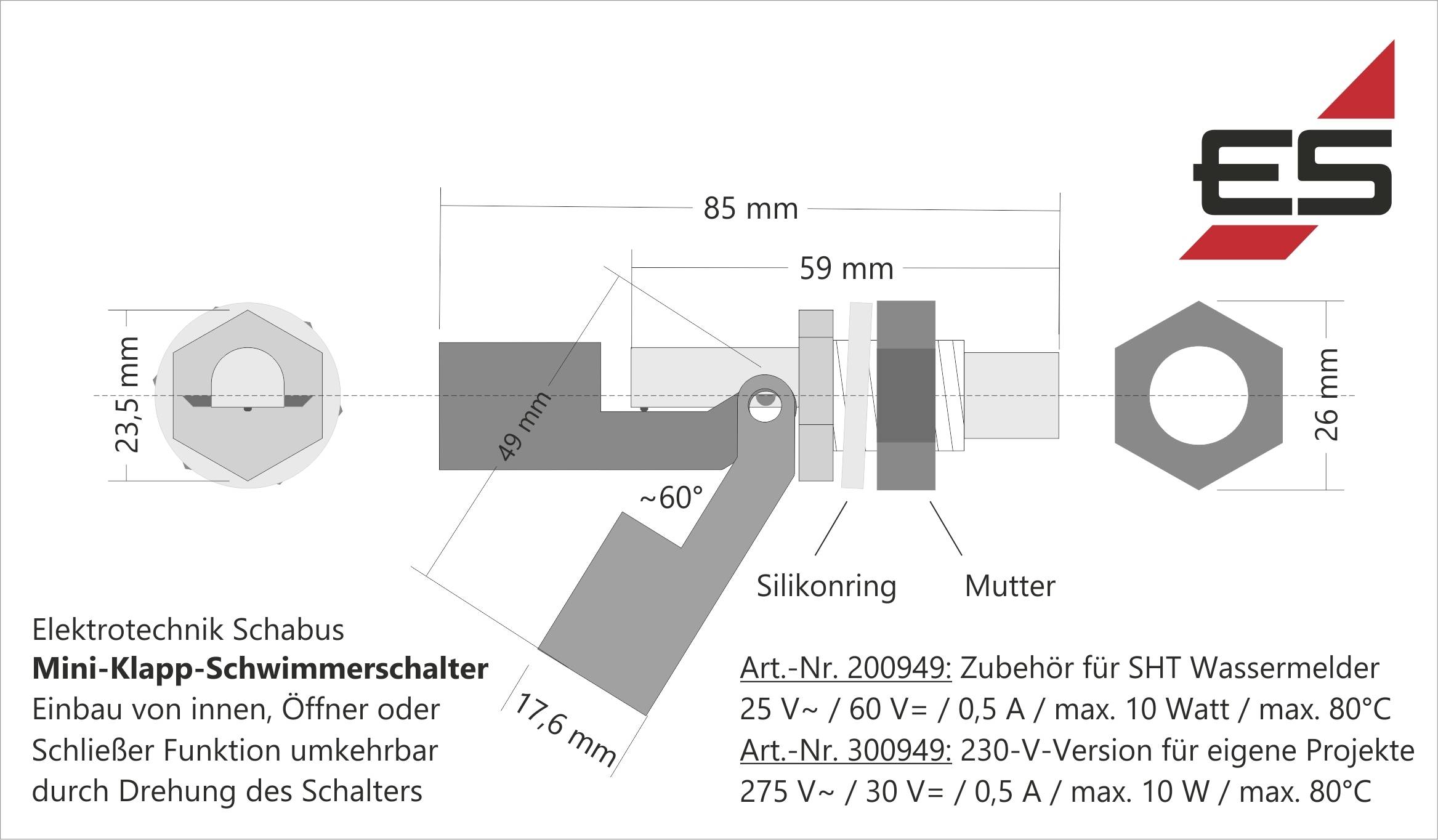

Tehnična risba mini zložljivega plovnega stikala podjetja Elektrotehnika Schabus. Mere, deli kot silikonski obroč, matica. Navodila za montažo in številke artiklov.

1/4

Podatkovni list izdelka (PDF)

Hitra dostava pet, 18.9.

27 kos - zaloga Nemčija

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (32,99 € / Kos)

32,99 €

z DDV

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Schabus 300949 zložljivo plovno stikalo

Plastični material (PP in ABS)
Dolžina kabla 2,5 m (2 x 0,5 mm²) Ölflex 108
Običajno zaprto (NC)/normalno odprto (NO) - Obračanje plovnega stikala daje funkcijo vzvratnega kontakta
Primerno za vse tekočine z gostoto najmanj 0,7 g/cm³, npr. B voda, kurilno olje, dizelsko gorivo, rastlinsko olje, mazalna olja itd

Tehnične specifikacije

Električni priključek: 2,5 m LAPP Ölflex smart 108 (2x 0,5 mm²)
Mera navoja: M16 x 1,5
Zunanji Ø navoja: 16 mm
Premer ročice 12 mm
Tesnilni obroč Ø: 24 mm
Celotna dolžina brez kabla: približno 85 - 86 mm, vgradna globina 57 - 58 mm
Preklopna funkcija: normalno zaprt (NC) / normalno odprt (NO)
Preklopna napetost: 230 V~ AC / 30 V= DC
Preklopni tok / obremenitev: največ 0,5 A / največ 10 vatov
Temperaturno območje: -20°. . . največ 80 °C
Vrsta zaščite: IP67
gostota v. Medij: najmanj 0,7 g/cm³
Tlak: brez pritiska
Položaj vgradnje: vodoravno

Vrsta izdelka: zložljivo plovno stikalo

Način montaže: vodoravno

Delovna napetost: 230 V

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2627042 Schabus 300949 zložljivo plovno stikalo

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2627042 Schabus 300949 zložljivo plovno stikalo

Opis

Zložljivo plovno stikalo iz umetne mase (PP in ABS) je zanesljivo, brez vzdrževanja in brez obrabe ter se lahko "od znotraj" namesti v rezervoar, kanister itd. To stikalo je izdelal ES: Reed kontakt je prispajan na visokokakovosten kabel in skupaj z Wepuranom® ulit v gred. Z 230-voltno različico, ki primarno ni namenjena uporabi z detektorji vode Schabus, npr. B. neposredno preklopite 230 V rele v škatli z varovalkami.
230-voltno zložljivo plovno stikalo se lahko uporablja samo v tokokrogih, ki so zaščiteni z RCD.
