Schabus 400748 SHT 5001 detektor vode električni pogon
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
22 kos - zaloga Nemčija
Število
Skupaj (109,99 € / Kos)
109,99 €
z DDV
Poudarki in podrobnosti

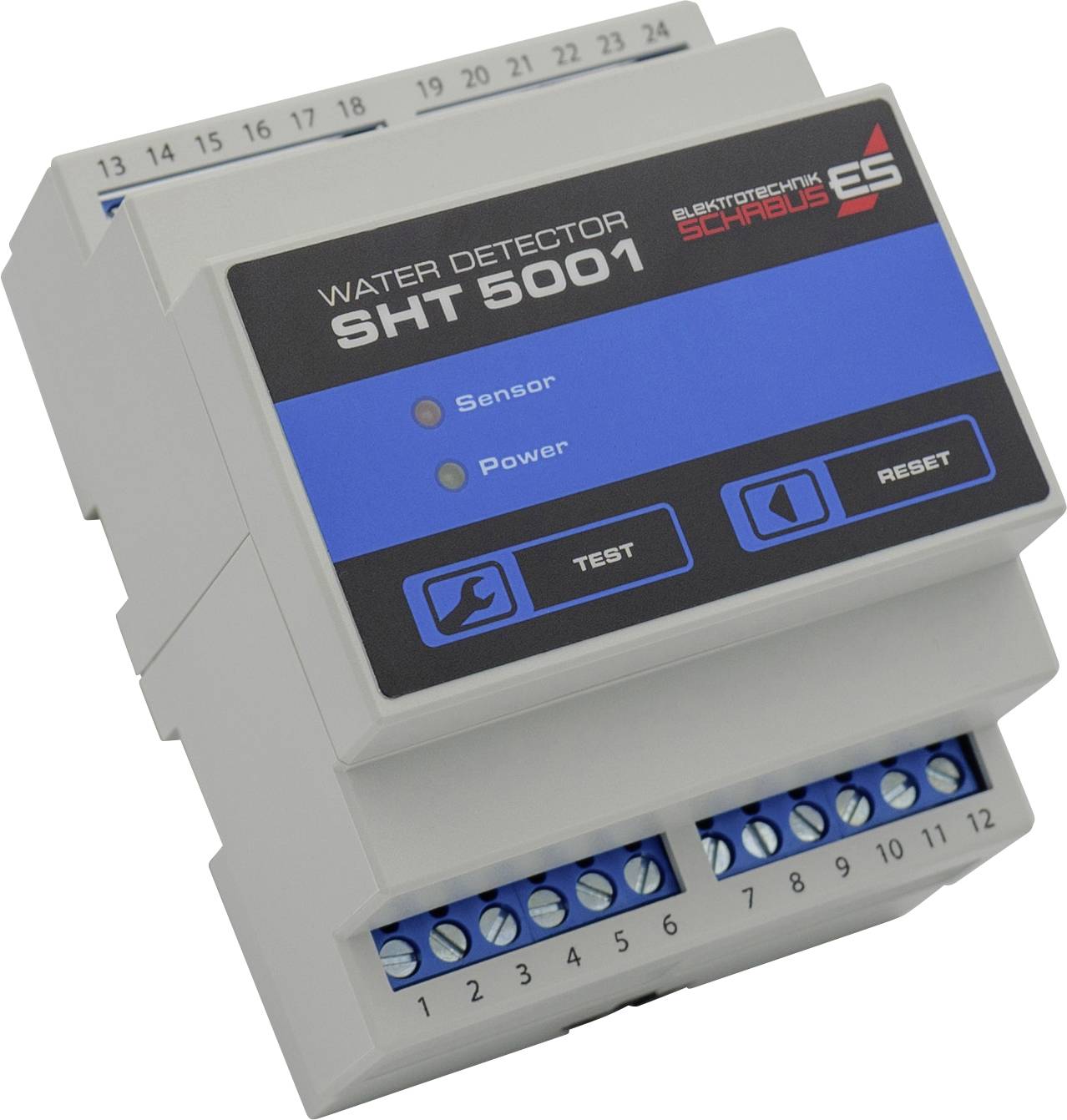

Schabus 400748 detektor vode električni pogon
- Ohišje za standardni sistem DIN tirnic
- Priključitev plovnih stikal v skupni dolžini 300 m
- Priključitev talnih senzorjev v skupni dolžini 100 m
- Z 2 vrsticama poročanja
Tehnične specifikacije
- Delovna napetost DC: 12/24 V = enosmerni tok iz baterij in akumulatorjev ter omrežij plošč in sistemov UPS, ki podpirajo baterije
- Delovna napetost AC: 100 - 240 V ~ / 50 - 60 Hz od javnosti. omrežje
- Relejni kontakti: 2 preklopna releja brez potenciala
- Rele preklopne zmogljivosti: največ 250 V ~ / 30 V = / 5 A
- Detektorske linije: 2 senzorja (AC) in / ali 2 mini plovna stikala (DC)
- Dolžina kabla AC: do 100 m / DC do 300 m (največ 10 nF)
- Alarmni prag: AC<80 kΩ / DC<180 kΩ
- Povezava z zvočnikom / alarmni izhod: 12 voltov / maks. 30 mA
- Zaščitni razred po DIN EN 60529: IP20 za vedno suhe prostore
- Funkcionalno območje: +5 ° C ... +45 ° C / 5 ... 90% relativne vlažnosti (ni pogojno)
- 4 TE cilindrična tirnica
- Vrsta izdelka
detektor vode
- Način montaže
vodilo
- Obratovalna napetost
230 V/50 Hz
- Napajanje
električni pogon
- Širina
72 mm
- Višina
57 mm
- Globina
90 mm
- Mere
(Š x V x G) 72 x 57 x 90 mm
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2480914 Schabus 400748 SHT 5001 detektor vode električni pogon
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2480914 Schabus 400748 SHT 5001 detektor vode električni pogon
Informacije
Informacije 2480914 Schabus 400748 SHT 5001 detektor vode električni pogon
Izjava o skladnosti
Izjava o skladnosti 2480914 Schabus 400748 SHT 5001 detektor vode električni pogon
Opis

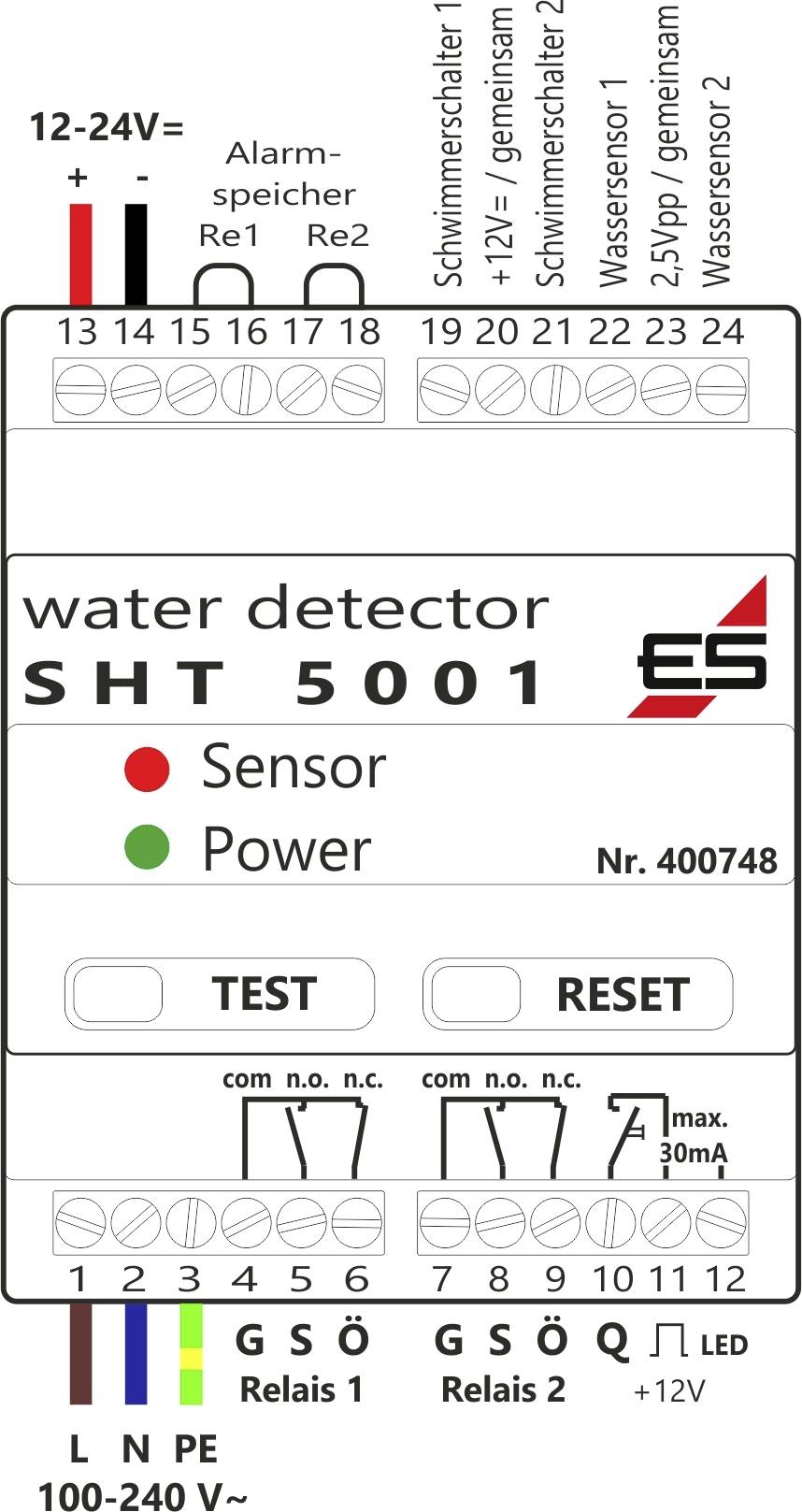

SHT 5001 je detektor vode za stalno namestitev v majhno razdelilno ploščo ali škatlo z varovalkami. Ima 2 vrstici za poročanje, od katerih je vsaka priključena na lasten alarmni rele, in 2 vhoda za pasivna senzorja vode (AC) ali mini plovna stikala (DC). V primeru alarma zasveti rdeča LED -senzor (vhod 1) ali utripa (vhod 2), zasliši se notranji piezo -zvočni signal (lahko ga je trajno deaktiviran), dodeljena relejna stikala in alarmni izhod (12 V / maks. 30 mA) za priključitev zunanjega piezo gonilnika ali pa se aktivira LED (npr. Za vrata krmilne omare). Alarmni pomnilnik lahko za vsako alarmno linijo nastavite posamično z žičnim mostom. Alarm se interno potrdi s pritiskom na gumb RESET ali zunaj z zapiranjem kontakta brez potenciala (npr. Zunanji gumb, mini plavajoče stikalo, ponastavitev kontakta iz klicatelja GSM itd.). Nastavitve alarma se preverijo s tipko TEST, " voda" se simulira na obeh linijah zaznavanja. Priključeni senzorji in mini plovna stikala tudi niso testirani. SHT 5001 deluje z omrežno napetostjo iz javnega električnega omrežja in / ali z 12/24 V direktno napetostjo od zunaj. Baterije / baterije za ponovno polnjenje.
Senzor vode ali mini plavajoče stikalo? Kaj potrebujem?
Na to vprašanje je zelo enostavno odgovoriti: če je mini plavalno stikalo za predvideni namen mogoče le nekako uporabiti, ga morate uporabiti tudi vi. Ker potem morate opraviti z nivojem vode, gladino vode ali dvigalom. Senzorji bodo nekaj časa delovali, vendar so s svojimi golimi stiki popolnoma neprimerni za stalno vlažna okolja. Ne pozabite, da so senzorji vode obrabljeni deli. Čim pogosteje in dlje so izpostavljeni vodi, hitreje se starajo in v najboljšem primeru povzročajo več lažnih alarmov. Tudi če ste prepričani, da je vaš senzor res suh, je voda morda prodrla v notranjost senzorja in povzročila znatno korozijo, rjo, verdigris itd.

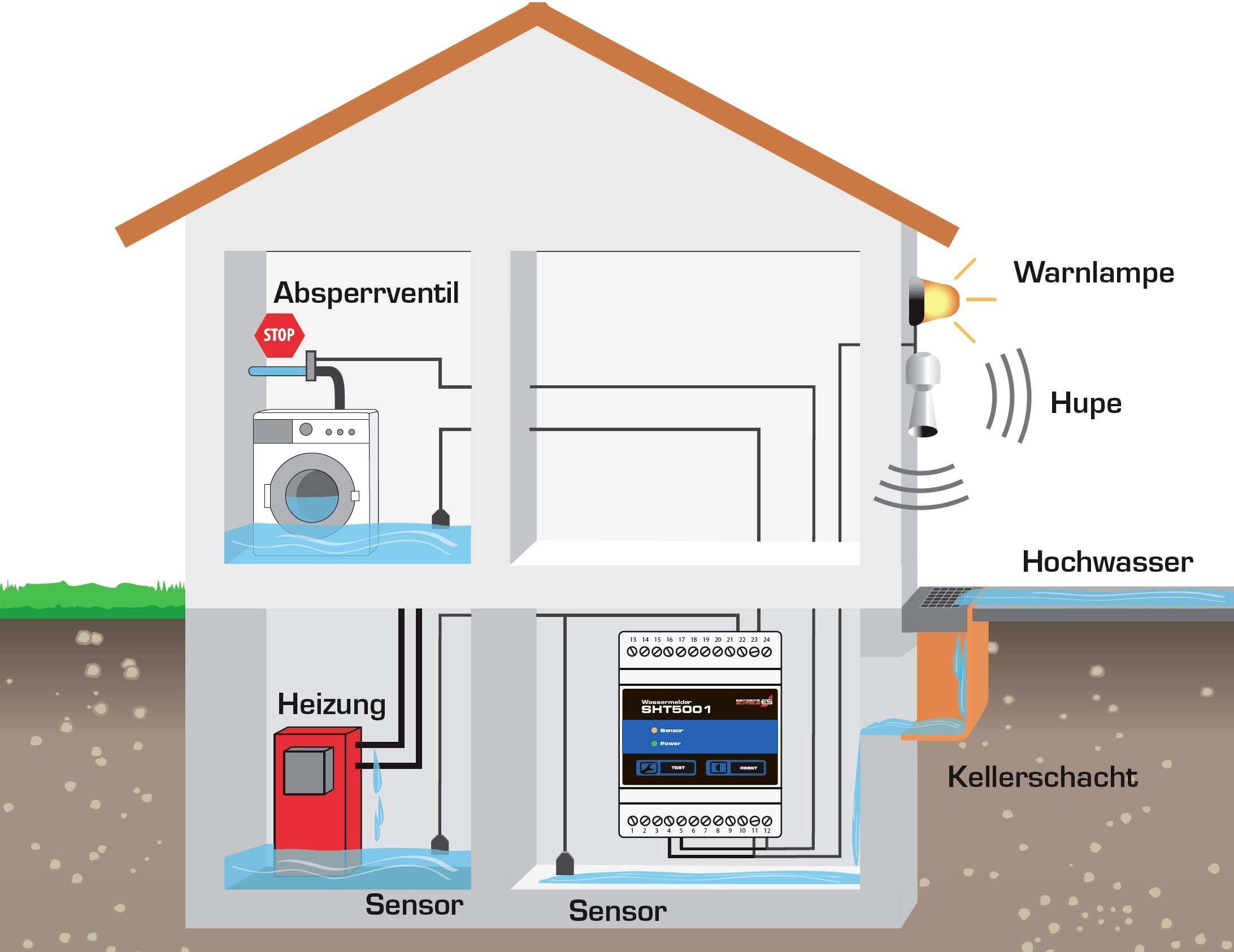

Tipala so primerna samo za redno suha okolja, za zaznavanje vode na splošno na tleh in zlasti pod pralnimi in pomivalnimi stroji, morda pod kotlom ali drugimi vodovodnimi napravami, cevmi, radiatorji itd., Predvsem suhimi površinami, ki so običajno ali upam, da voda nikoli ne pride.
Besedilo je strojno prevedeno.
Senzor vode ali mini plavajoče stikalo? Kaj potrebujem?
Na to vprašanje je zelo enostavno odgovoriti: če je mini plavalno stikalo za predvideni namen mogoče le nekako uporabiti, ga morate uporabiti tudi vi. Ker potem morate opraviti z nivojem vode, gladino vode ali dvigalom. Senzorji bodo nekaj časa delovali, vendar so s svojimi golimi stiki popolnoma neprimerni za stalno vlažna okolja. Ne pozabite, da so senzorji vode obrabljeni deli. Čim pogosteje in dlje so izpostavljeni vodi, hitreje se starajo in v najboljšem primeru povzročajo več lažnih alarmov. Tudi če ste prepričani, da je vaš senzor res suh, je voda morda prodrla v notranjost senzorja in povzročila znatno korozijo, rjo, verdigris itd.
Tipala so primerna samo za redno suha okolja, za zaznavanje vode na splošno na tleh in zlasti pod pralnimi in pomivalnimi stroji, morda pod kotlom ali drugimi vodovodnimi napravami, cevmi, radiatorji itd., Predvsem suhimi površinami, ki so običajno ali upam, da voda nikoli ne pride.
Besedilo je strojno prevedeno.
Namigi
Opozorilne naprave ne smete uporabljati na naslednjih mestih:
• neposredno nad pečjo ali sežigalnico ali nad umivalnikom / odtokom
• neposredno ob ali v zračnem toku prezračevanja, ventilatorjev, klimatskih sistemov
• Na območjih, kjer lahko prah, vlaga ali umazanija izklopijo detektor vode
• na potencialno eksplozivnih območjih
• Pomembno je, da SHT 5001 popolnoma zaščitite pred vlago!
