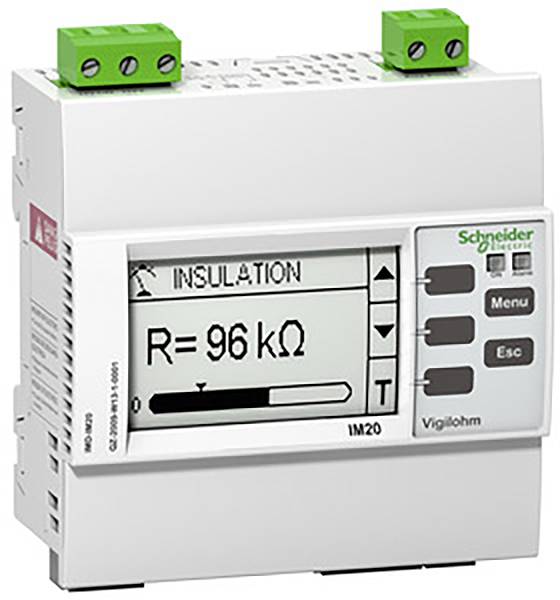

Schneider Electric IMD-IM20 IMD-IM20 izolacijski kontrolnik Število relejnih izhodov: 1

Ta naprava je del serije Vigilohm, zasnovane za spremljanje neozemljenih napajalnikov (IT sistemov) v skladu s standardi za namestitev in izdelke. V skladu s standardi je priporočljivo, da so vaši sistemi opremljeni z napravami za nadzor izolacije (IMD). Ta naprava je namenjena za spremljanje srednje velikih AC, DC in ACDC sistemov z omejenimi motnjami. Meri izolacijski upor omrežja z dovajanjem nizkofrekvenčnega izmeničnega toka med omrežjem in zemljo. Konfiguracija je odvisna od namestitve. Nastavitve se izvajajo na sprednji strani naprave prek zaslona HMI. Nastavite lahko pragove alarma od 0,5 kilohmov do 500 kilohmov in zakasnitve alarma od 0 do 7200 sekund. Nadzoruje omrežja do 600 VAC, ko je priključen na nevtralni vodnik, 480 V, ko je priključen na linijo, in 345 VDC, z do 70 mikrofaradi. Črno-beli zaslon prikazuje izolacijsko upornost od 100 ohmov do 10 megohmov, kapacitivnost in začasne napake. Avtotest se samodejno zažene vsakih 5 ur in po potrebi. Če izolacijska upornost sistema pade pod nastavljeni prag, tj. če pride do ozemljitvene napake, se prek izhodnega releja IMD sproži alarm. Ko napaka ni zaznana, se alarm počisti in alarmni rele se vrne v normalno stanje. Napravo je mogoče napajati iz vira 110VAC do 415VAC ali vira 125VDC do 250VDC, vse s toleranco plus ali minus 15%. Ta izdelek je mogoče namestiti na DIN letev ali podometno in ima tudi vhod za zaklepanje. Zaščitni razred spredaj je IP52, zadnji IP20 in prenapetostna kategorija III. Nadzorna naprava je opremljena s komunikacijskim vmesnikom RS485 s protokolom Modbus.
