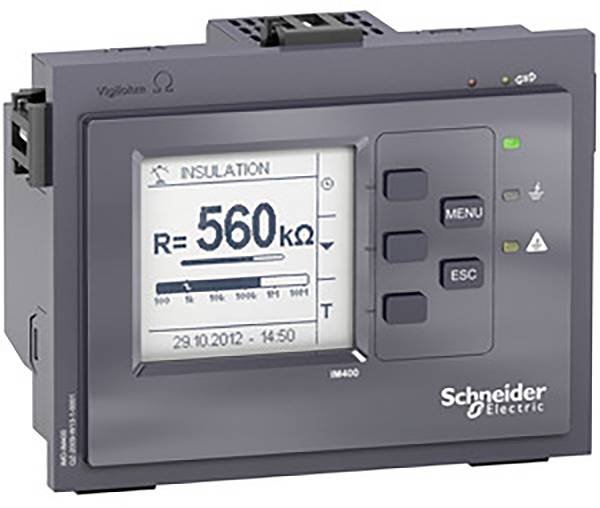

Schneider Electric IMD-IM400 IMD-IM400 izolacijski kontrolnik Število relejnih izhodov: 1

Ta naprava je del serije Vigilohm, zasnovane za spremljanje neozemljenih napajalnikov (IT sistemov) v skladu s standardi za namestitev in izdelke. V skladu s standardi je priporočljivo, da so vaši sistemi opremljeni z napravami za nadzor izolacije (IMD). Ta naprava je namenjena nadzoru velikih in težavnih sistemov AC, DC in ACDC. Meri izolacijski upor omrežja z dovajanjem nizkofrekvenčnega izmeničnega toka med omrežjem in zemljo. Konfiguracija je nastavljena glede na namestitev. Nastavitve se izvajajo na sprednji strani naprave, preko HMI zaslona ali preko komunikacijskega priključka. Na voljo so nastavitve, povezane z vrsto omrežja, alarmnimi in predalarmnimi pragovi, zakasnitvijo alarma od 0 do 7200 sekund in druge. Nadzoruje omrežja do 830 VAC, ko je priključen na nevtralno, 480 V, ko je priključen na linijo, in 480 VDC, z do 500 mikrofaradov. Črno-beli zaslon lahko prikaže izolacijsko upornost od 10 ohmov do 10 megohmov, zmogljivost in začasne napake. Avtotest se samodejno zažene vsakih 5 ur in po potrebi. Če izolacijska upornost sistema pade pod nastavljeni prag, tj. če pride do ozemljitvene napake, se prek izhodnega releja IMD sproži alarm. Ko napaka ni zaznana, se alarm počisti in alarmni rele se vrne v normalno stanje. Napravo je mogoče napajati iz vira 110VAC do 440VAC ali vira 110VDC do 440VDC, vse s toleranco plus ali minus 15 %. Ta izdelek se vgradi poravnano, npr. B. v vratih nadzorne omare. Sprednji zaščitni razred je IP5, zadnji zaščitni razred IP20 in prenapetostna 300V kategorija III. Nadzorna naprava je opremljena s komunikacijskim vmesnikom RS485 s protokolom Modbus.

Besedilo je strojno prevedeno.
