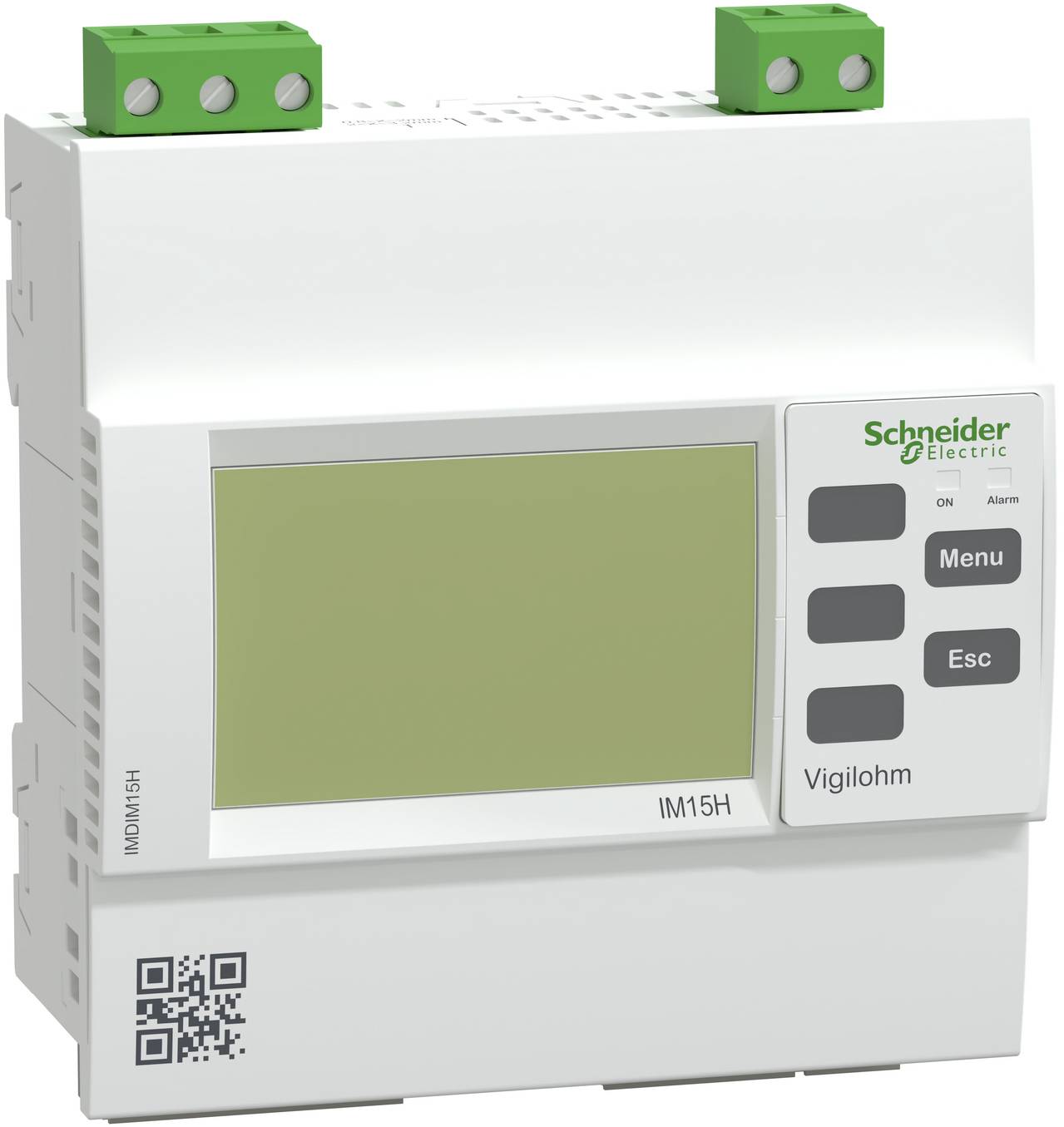

Schneider Electric IMDIM15H IMDIM15H izolacijski nadzorni rele

Ta naprava spada v serijo Vigilohm, ki je zasnovana za spremljanje neozemljenih/IT omrežij v skladu z namestitvenimi in proizvodnimi standardi. V skladu s standardi IEC morajo biti medicinski IT prostori opremljeni z napravami za nadzor izolacije (IMD). Ta naprava je namenjena spremljanju AC, DC in ACDC sistemov v medicinski IT. Izolacijska upornost sistema se meri z vbrizgavanjem nizkofrekvenčnega izmeničnega toka med omrežje in zemljo. Konfiguracija se izvaja s sprednje strani naprave prek zaslona HMI, v skladu z medicinskimi standardi. Nastavitve se nanašajo na pragove alarma izolacije od 50 kiloohmov do 500 kiloohmov ter alarme za pregrevanje in preobremenitev transformatorja. Spremlja omrežja do 230 VAC, 230 VDC v medicinski IT arhitekturi, kot tudi medicinski IT transformator. Črno-beli zaslon lahko prikaže izolacijsko upornost od 100 ohmov do 10 megaohmov. Samodejni test se zažene samodejno vsakih 5 ur in po potrebi. Če izolacijska upornost sistema pade pod nastavljeni prag, tj. če pride do ozemljitvenega stika, se v 4 sekundah prek izhodnega releja IMD sproži alarm. Takoj ko se napake ne spremljajo več, se alarm izbriše in alarmni rele se vrne v normalno stanje. Napravo lahko napaja vir od 110 VAC do 230 VAC ali vir od 125 VDC do 250 VDC, vse s toleranco plus ali minus 15 %. Ta izdelek je mogoče namestiti na DIN-letev ali poravnati s steno. Sprednja stran ima zaščitni razred IP52, zadnja stran IP20 in prenapetostno kategorijo III. Nadzorna naprava je opremljena s komunikacijskim priključkom RS485 in protokolom Modbus.

Besedilo je strojno prevedeno.
