Name: Siemens 3RA2120-4ED27-0AP0 3RA21204ED270AP0 odcep za porabnik Moč motorja pri 400 V 15 kW 690 V Nazivni tok 29 A
Brand: Siemens
SKU: 1742157
Availability: BackOrder

Električni odklopnik z več kabelnmi priključki, vertikalno nameščen na kovinski nosilec ob steni.

Slika odprtega stikalnega omarice ob oknu z deževnimi kapljicami. Notranji pogled tovarne z stroji v ozadju.

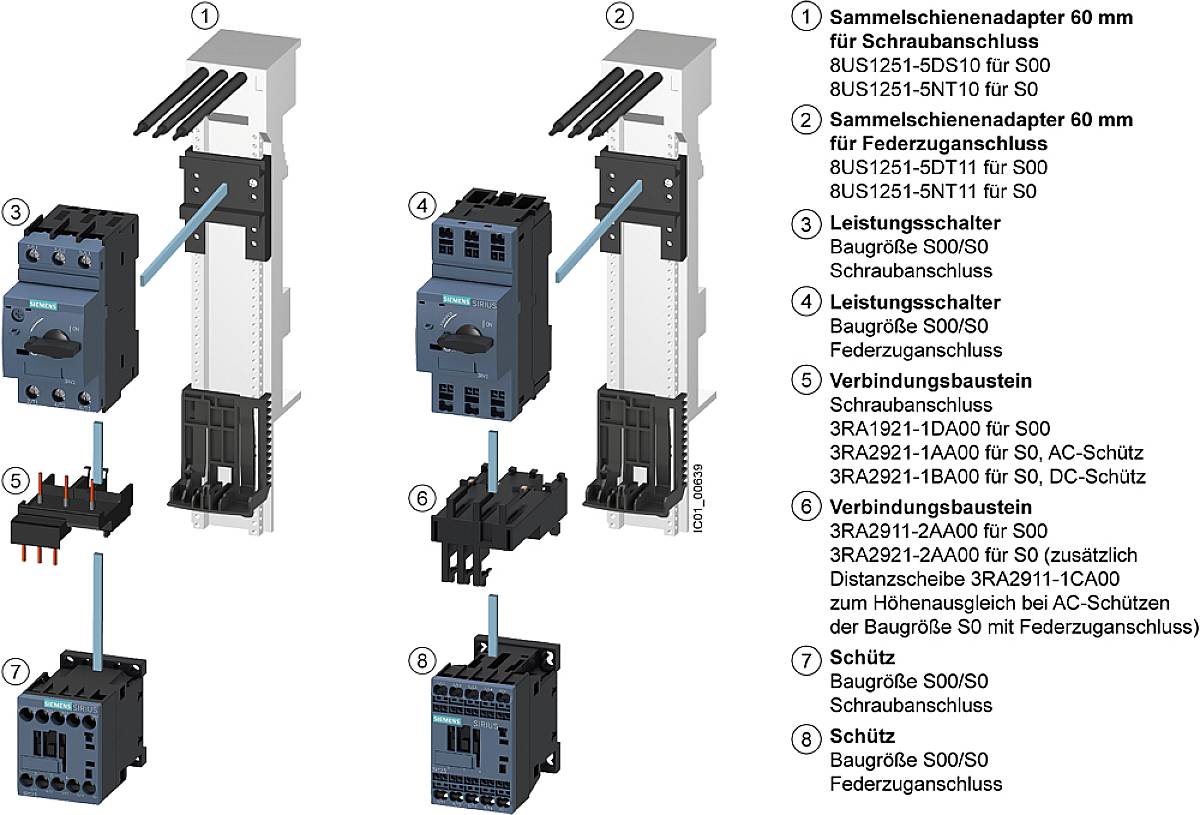

'Grafika prikazuje navodila za montažo tirnih adapterjev in ločilnikov. Označeni deli in njihovo zaporedje.'

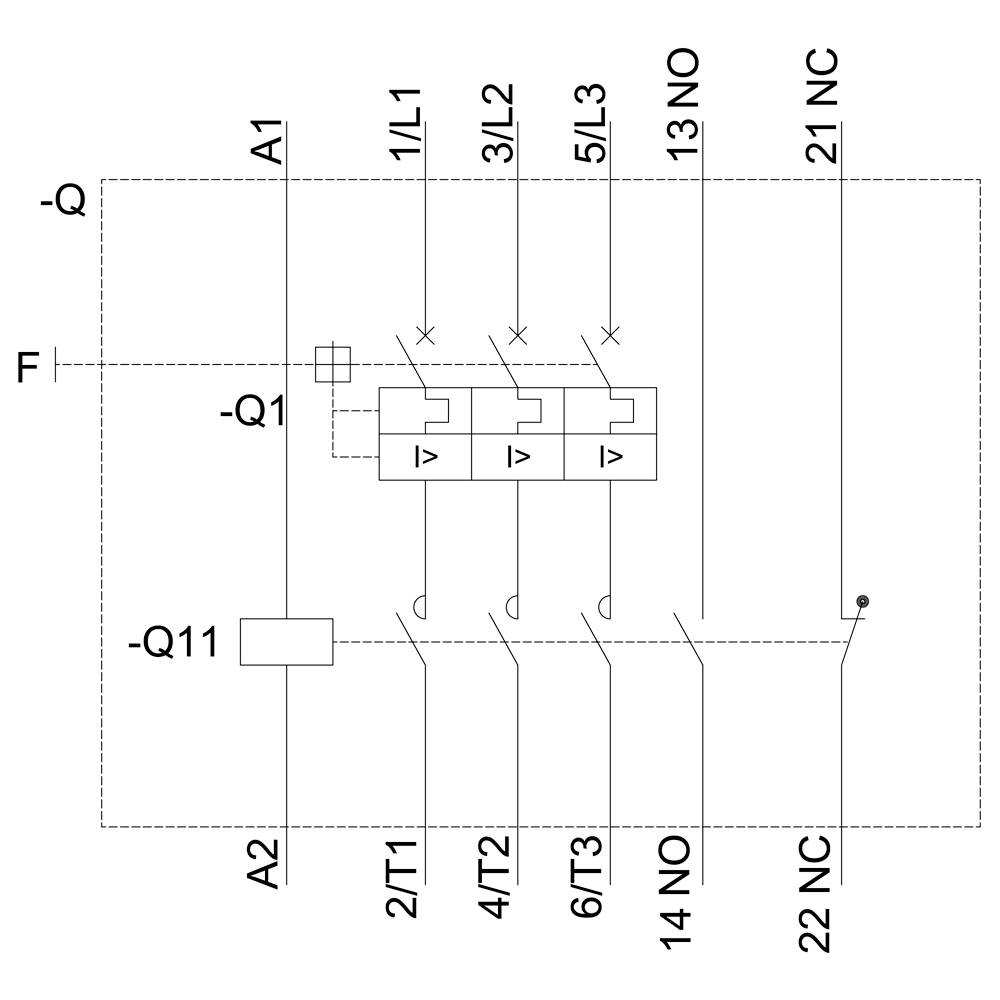

Shematski načrt električnega sistema z več vodniki in stikali. Glavne komponente: Q1, Q11, L1, L2, L3 ter priključki A1 in A2.

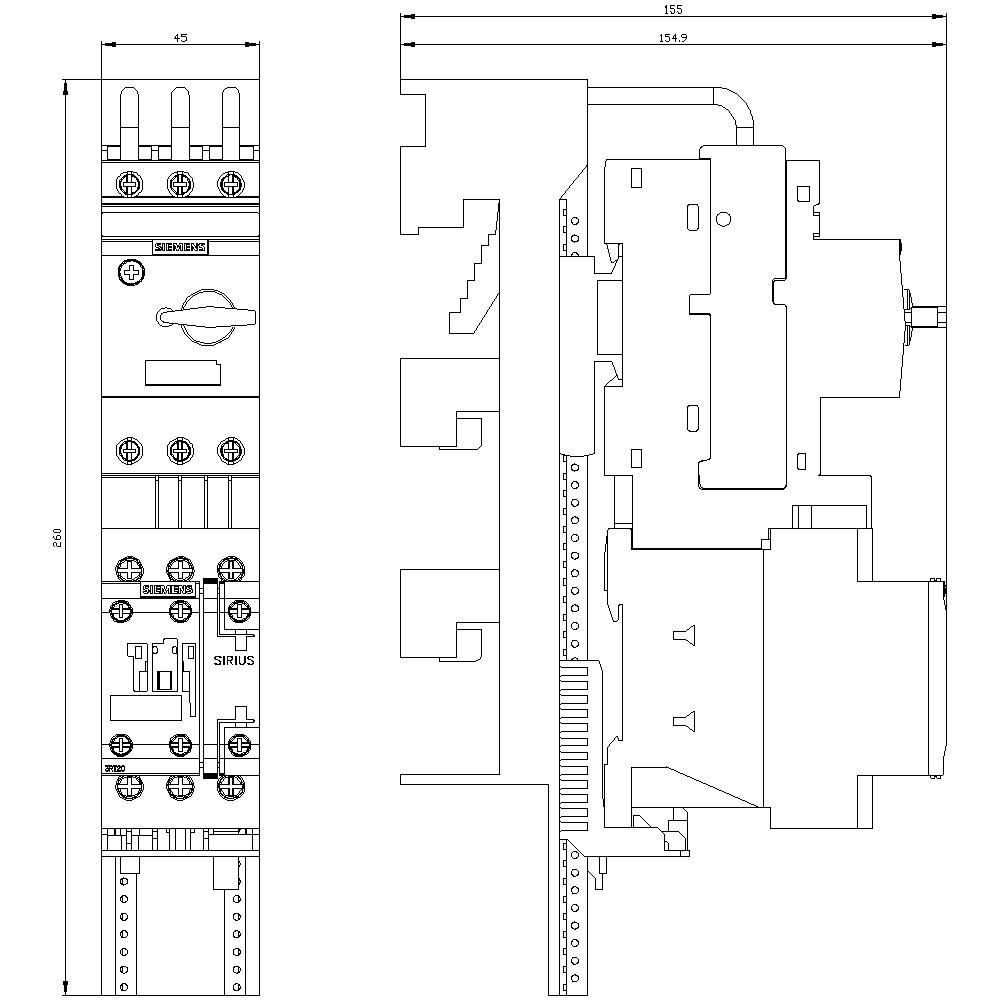

Tehnična risba električnega stikala z merami. Prikazuje sprednji in stranski pogled stikalnega elementa.

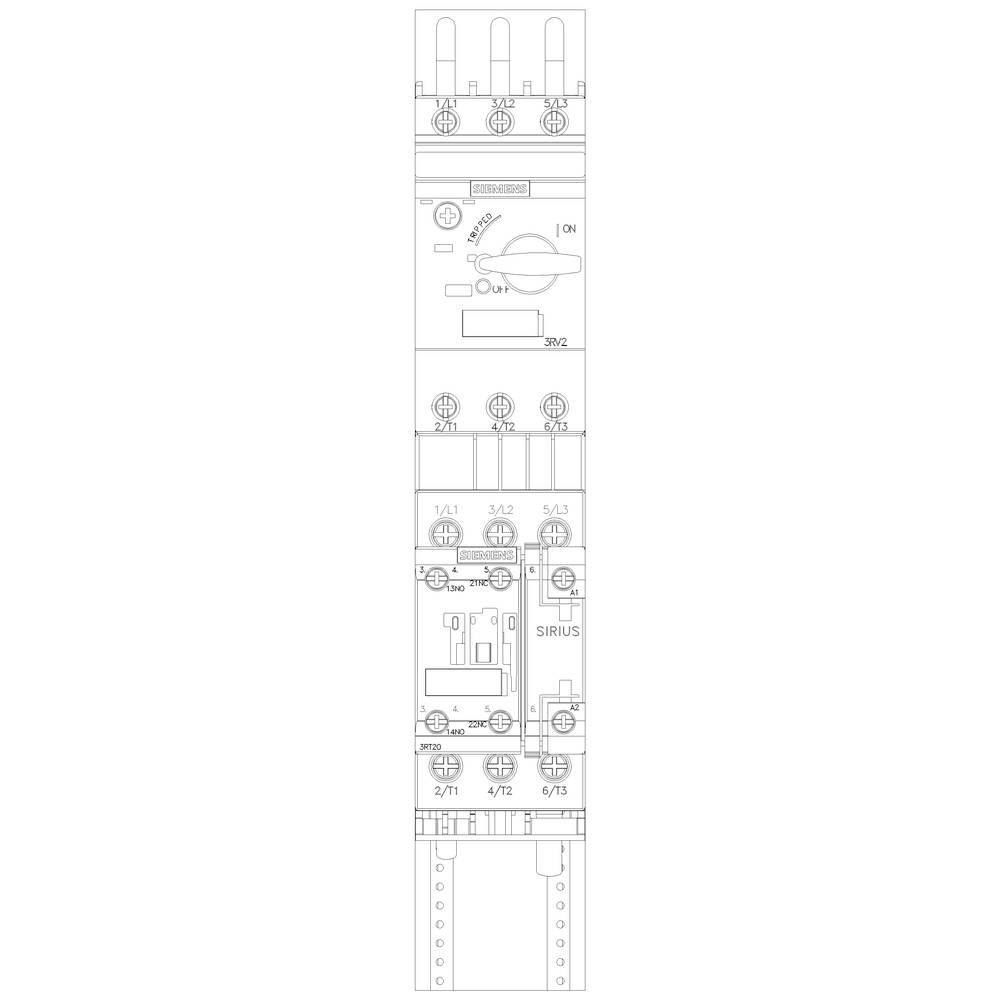

'Električna shema s pozicijskim stikalom, stikalo v položaju 'ON'. Povezave na sponkah 1A1, 1A2, 3L1, 5L2 in 1L1.'

1/6

Slika je simbolična

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava čet.,19.11.

Število

kos - zaloga Nemčija

Skupaj (449,00 € / Kos)

449,00 €

z DDV

Samo 29,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta zaščite: IP20
Izvedba električnega priključka: vijačna povezava
Velikost okvirja podajalnika: S0
Delovna frekvenca: 50/60 Hz

Napetost motorja: 690 V

Vrsta izdelka: odcep za porabnik

Priključni tok: 29 A

Moč motorja pri 400 V: 15 kW

Nazivna napetost: 690 V

Izvedba: Vrsta pritrditve: Za pritrditev na 60 mm sistem vodila

Proizv. št. delov: 3RA21204ED270AP0

Nazivni tok: 29 A

Nazivni tok - zaokrožen: 29 A

Vrsta: 3RA2120-4ED27-0AP0

Moč motorja pri 230 V/ 400 V: 15 kW

Mere: (Š x V x G) 45 x 260 x 155 mm

Širina: 45 mm

Višina: 260 mm

Globina: 155 mm

Maks. temperatura: +60 °C

Min. temperatura: -20 °C

: 45

: 260 mm

: 155 mm

: FALSE

: 15 kW

: 1

: 29 A

: 0

: 27-32 A

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: 230-230 V

: IP20

: FALSE

: FALSE

: CLASS 10

: TRUE

: FALSE

: Screw connection

: Screw connection

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: AC

: Other

: 29 A

: 60 °C

: 150000

: 150000

: 50000

: Other

: Class 2

UKCA: da

Različice(Vse cene so z DDV)

Moč motorja pri 230 V/ 400 V

Moč motorja pri 400 V

Nazivni tok - zaokrožen

Siemens 3RA2110-4AA18-1AP0 3RA21104AA181AP0 odcep za porabnik Moč motorja pri 400 V 7.5 kW 690 V Nazivni tok 15.5 A

Št. izdelka:1699353

Dostava čet.,19.11.

Conrad Electronic

7.5 kW

15.5 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

234,99 €^*

Siemens 3RA2110-4AD18-1AP0 3RA21104AD181AP0 odcep za porabnik Moč motorja pri 400 V 7.5 kW 690 V Nazivni tok 15.5 A

Št. izdelka:1699354

Dostava čet.,19.11.

Conrad Electronic

7.5 kW

15.5 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

295,00 €^*

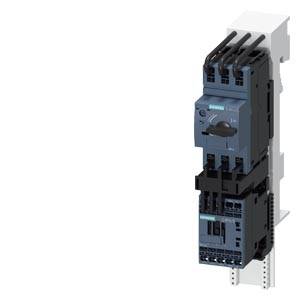

Siemens 3RA2110-4AH18-1AP0 3RA21104AH181AP0 odcep za porabnik Moč motorja pri 400 V 7.5 kW 690 V Nazivni tok 15.5 A

Št. izdelka:1744667

Dostava čet.,19.11.

Conrad Electronic

7.5 kW

15.5 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

299,00 €^*

Siemens 3RA2120-1FA24-0AP0 3RA21201FA240AP0 odcep za porabnik Moč motorja pri 400 V 1.5 kW 690 V Nazivni tok 3.6 A

Št. izdelka:1744668

Dostava čet.,19.11.

Conrad Electronic

1.5 kW

3.6 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

219,99 €^*

Siemens 3RA2120-1FD24-0AP0 3RA21201FD240AP0 odcep za porabnik Moč motorja pri 400 V 1.5 kW 690 V Nazivni tok 3.6 A

Št. izdelka:1741797

Dostava čet.,19.11.

Conrad Electronic

1.5 kW

3.6 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

269,00 €^*

Siemens 3RA2120-1GA24-0AP0 3RA21201GA240AP0 odcep za porabnik Moč motorja pri 400 V 2.2 kW 690 V Nazivni tok 4.9 A

Št. izdelka:1741805

Dostava čet.,19.11.

Conrad Electronic

2.2 kW

4.9 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

219,99 €^*

Siemens 3RA2120-1GD24-0AP0 3RA21201GD240AP0 odcep za porabnik Moč motorja pri 400 V 2.2 kW 690 V Nazivni tok 4.9 A

Št. izdelka:1741815

Dostava čet.,19.11.

Conrad Electronic

2.2 kW

4.9 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

269,00 €^*

Siemens 3RA2120-1HA24-0AP0 3RA21201HA240AP0 odcep za porabnik Moč motorja pri 400 V 3 kW 690 V Nazivni tok 6.5 A

Št. izdelka:1741817

Dostava čet.,19.11.

Conrad Electronic

3 kW

6.5 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

219,99 €^*

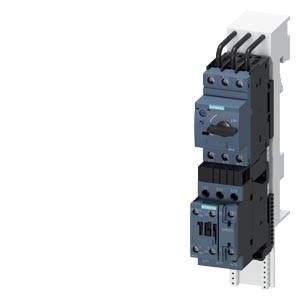

Siemens 3RA2120-1HD24-0AP0 3RA21201HD240AP0 odcep za porabnik Moč motorja pri 400 V 3 kW 690 V Nazivni tok 6.5 A

Št. izdelka:1741818

Dostava čet.,19.11.

Conrad Electronic

3 kW

6.5 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

269,00 €^*

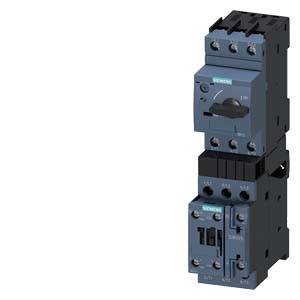

Siemens 3RA2120-1JA24-0AP0 3RA21201JA240AP0 odcep za porabnik Moč motorja pri 400 V 0.4 kW 690 V Nazivni tok 8.5 A

Št. izdelka:1741820

Dostava čet.,19.11.

Conrad Electronic

0.4 kW

8.5 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

229,99 €^*

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1742157 Siemens 3RA2120-4ED27-0AP0 3RA21204ED270AP0 odcep za porabnik Moč motorja pri 400 V 15 kW 690 V Nazivni tok 29 A

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1742157 Siemens 3RA2120-4ED27-0AP0 3RA21204ED270AP0 odcep za porabnik Moč motorja pri 400 V 15 kW 690 V Nazivni tok 29 A

Opis

Napajalnik brez napetosti, neposredni zagon AC 400 V, velikost S0 27,0 ... 32,0 A Vijačni priključek AC 230 V za sisteme vodila na širini 60 mm (velja tudi za tip naloga 1) Vrsta naloge 2, Iq = 150 kA 1NO + 1NC (kontaktor) Neposredni zaganjalnik SIRIUS 3RA21 za zaščito in zagon motorjev. Direktni zaganjalnik 3RA21 je testirana in tovarniška vnaprej sestavljena kombinacija odklopnika 3RV2 in kontaktorja 3RT2, ki sta že v celoti ožičeni in sta mehansko in električno povezani. So klimatsko neprepustni, odobreni po vsem svetu (npr. IEC in UL / CSA) in IE3 / IE4 pripravljeni. Naročila za nalaganje 3RA2 so na voljo z AC in DC delovanjem v velikostih S00, S0 in S2 z nastavitvenimi območji od 0,14 do 65 A. Na voljo so v vijačni in vzmetni priključni tehnologiji za montažo na DIN vodilo, pritrjevanje vijakov in montažo na šarnirju širine 60 mm. Poleg tega ponujamo tudi več kot 40.000 drugih preizkušenih kombinacij posameznih naprav za zaščito, preklop in zagon različnih aplikacij do 630 A. Vsa dodatna oprema za stikala 3RV2 in kontaktorje 3RT2 je standardna za vse velikosti in se lahko uporablja tudi za podajalce tovora. Opcijski sistem SIRIUS 3RV29 (za S00 in S0) znatno zmanjša napetost v ožičenju. Vložki za nalaganje 3RA21 nadomestijo dokazano serijo 3RA11. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
