Siemens 3RA2220-1FB24-0BB4 3RA22201FB240BB4 odcep za porabnik Moč motorja pri 400 V 1.5 kW 690 V Nazivni tok 3.6 A

Elektromagnetski kontaktor, črno-moder, z več žicami. Uporablja se v industrijskih aplikacijah za krmiljenje električnih naprav.

Slika je simbolična

Odprta električna omarica poleg okna z deževnimi kapljami. Zunaj je nejasno vidna industrijska naprava.

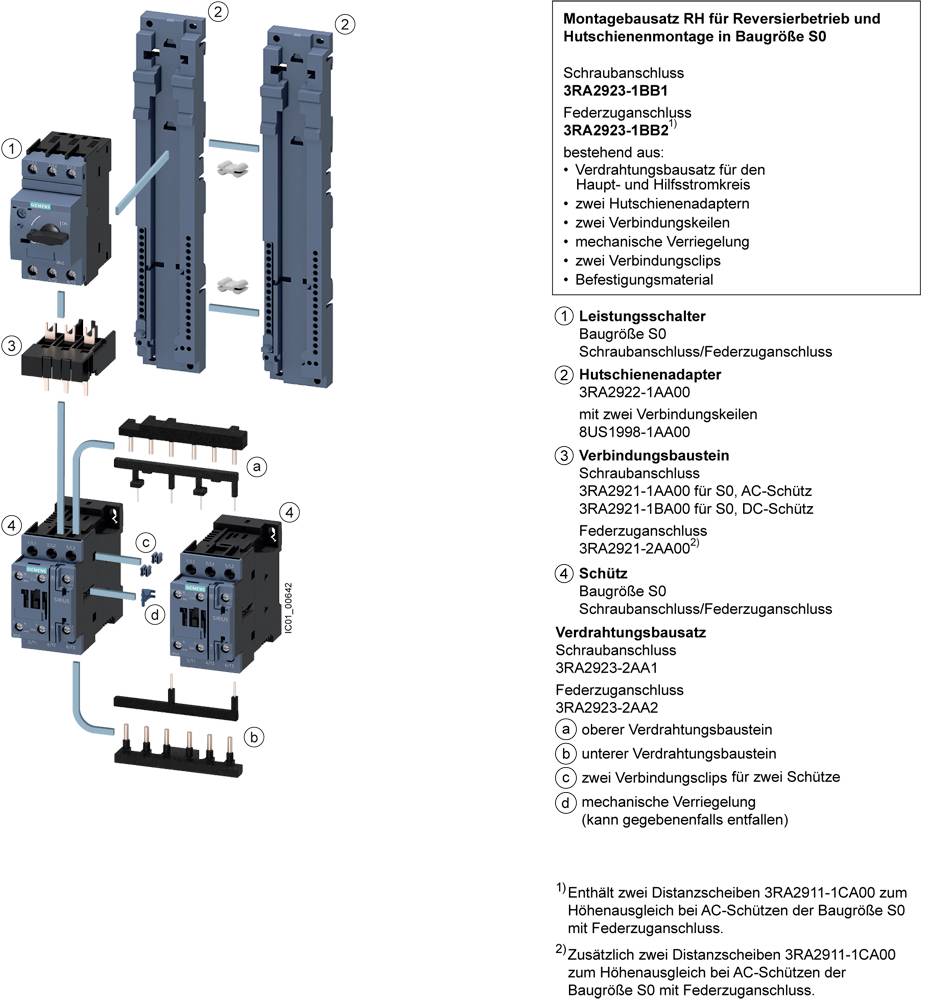

'Montažni komplet RH za reverzibilno delovanje in namestitev na vodila v velikosti S0' z deli, navodili za montažo in detailed povezovalnimi elementi.

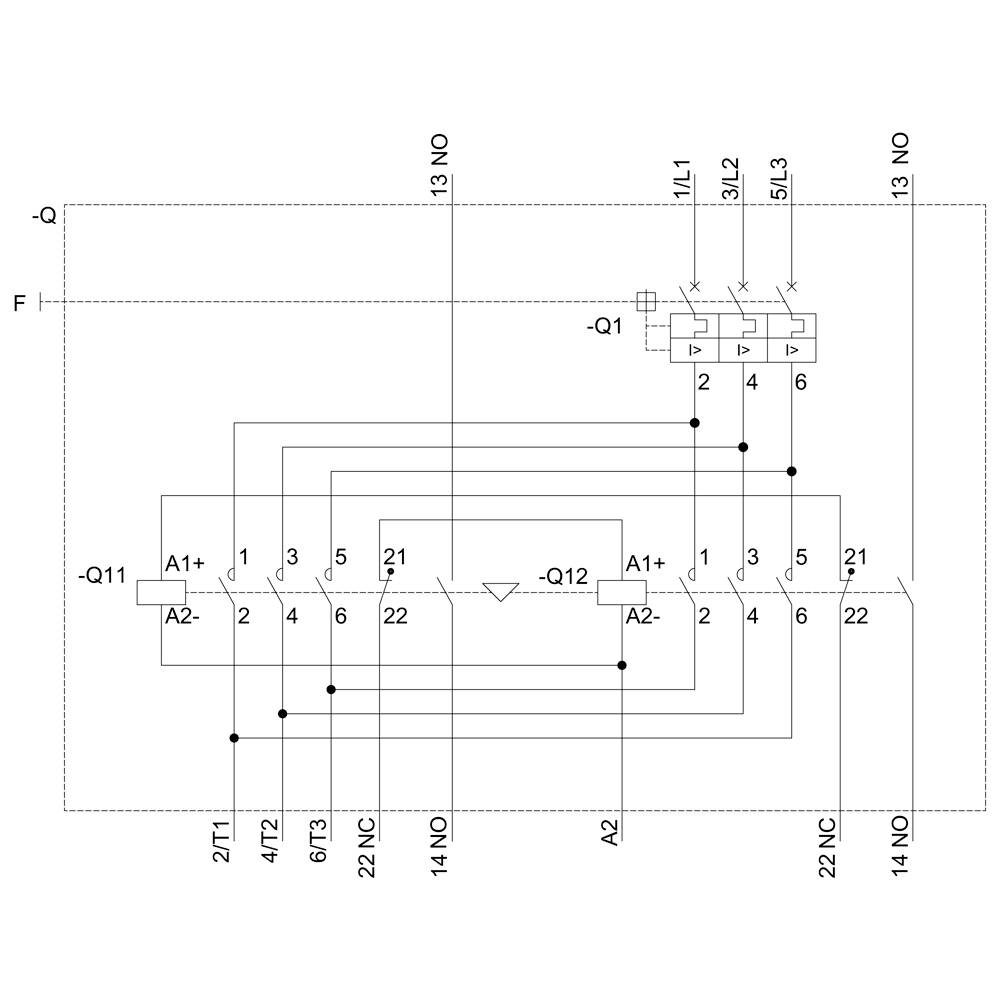

Električna shema sistema z več komponentami in povezavami, ki vključuje simbole relejev in položajev stikal.

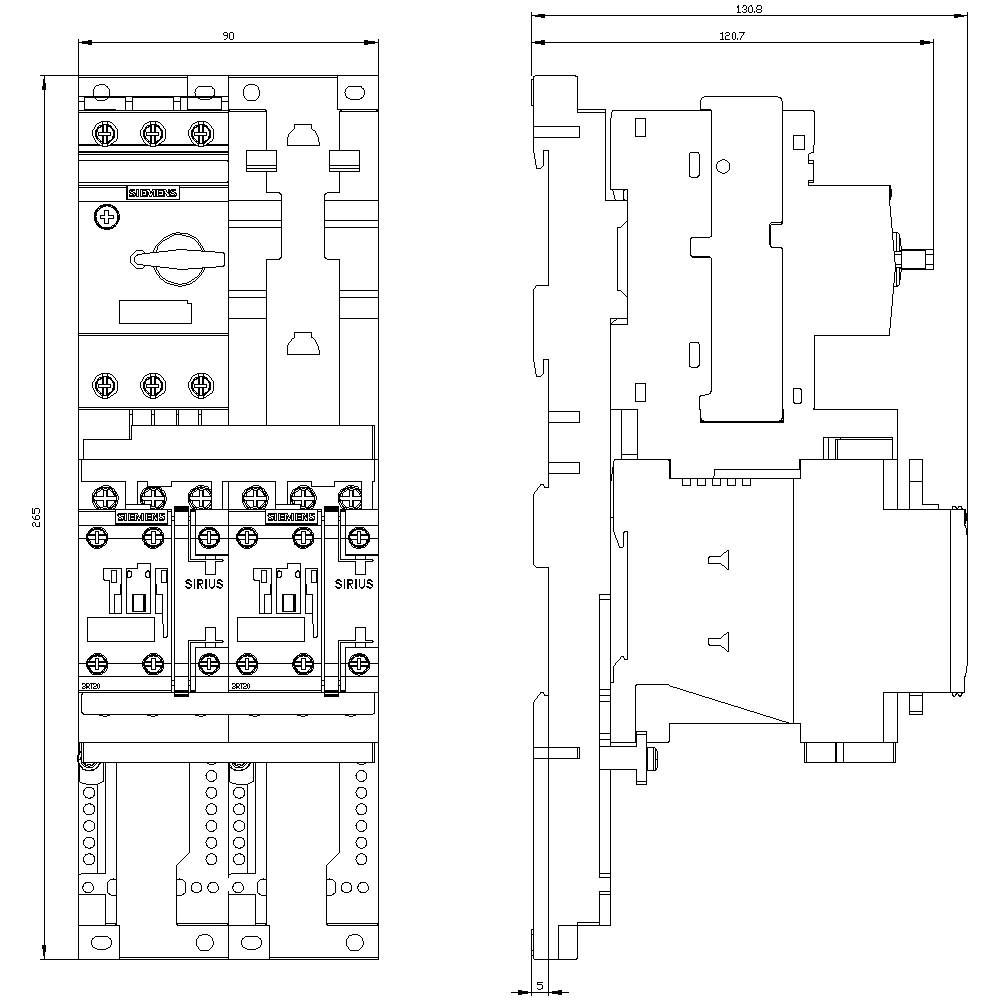

Tehnična risba električnega stikala s stranskim in čelnim pogledom, prikazuje razporeditev komponent in vijakov.

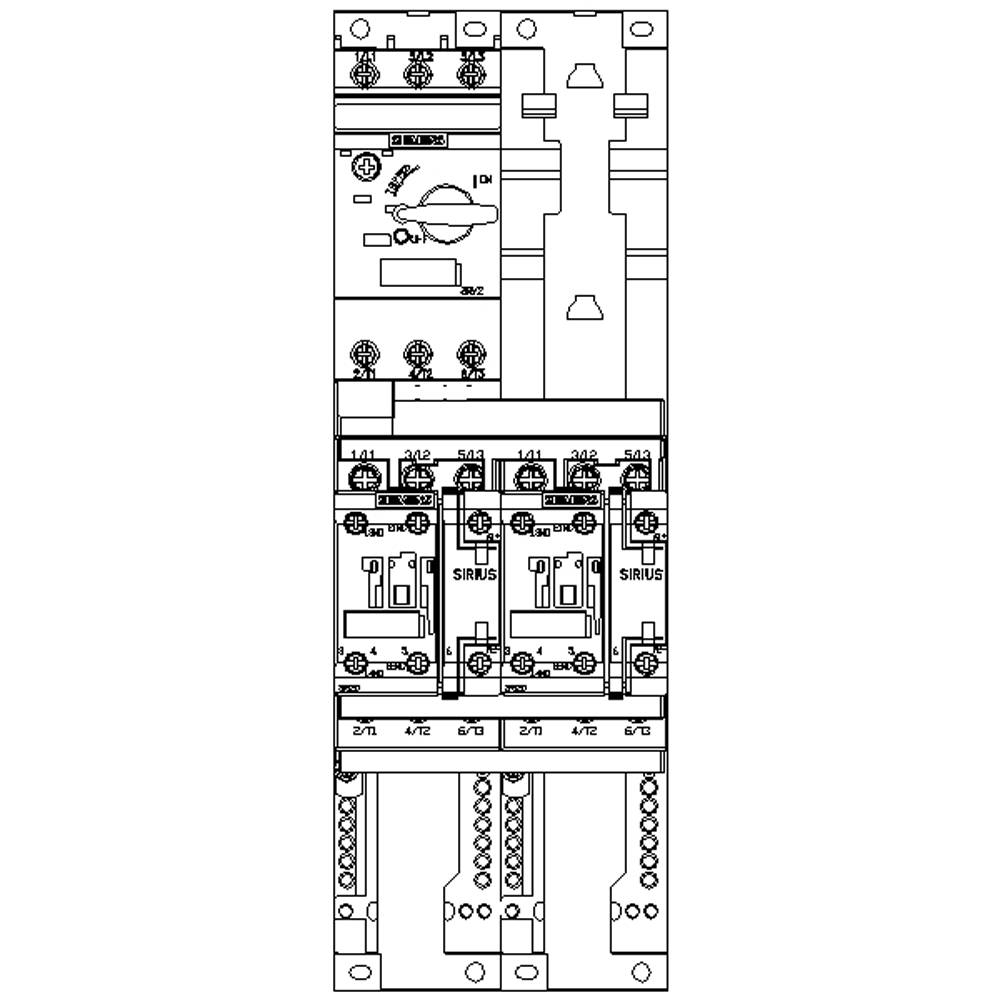

Shematski načrt električnega stikala z več priključki in oznakami. Prikazuje konfiguracijo in povezave.

1/6

Slika je simbolična

Podatkovni list izdelka (PDF)

Dostava sre, 21.10.

Število

kos - zaloga Nemčija

Skupaj (369,00 € / Kos)

369,00 €

z DDV

Samo 29,00 €

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta zaščite: IP20
Izvedba električnega priključka: vijačna povezava
Velikost okvirja podajalnika: S0
Delovna frekvenca: 50/60 Hz

Vrsta izdelka: odcep za porabnik

Moč motorja pri 400 V: 1.5 kW

Nazivna napetost: 690 V

Izvedba: Vrsta pritrditve: na adapter za vijačno in pritrdilno pritrditev na 35 mm tirnico

Proizv. št. delov: 3RA22201FB240BB4

Nazivni tok: 3.6 A

Nazivni tok - zaokrožen: 3.6 A

Vrsta: 3RA2220-1FB24-0BB4

Mere: (Š x V x G) 90 x 265 x 130 mm

Širina: 90 mm

Višina: 265 mm

Globina: 130 mm

Maks. temperatura: +60 °C

Min. temperatura: -20 °C

: 90

: 265 mm

: 130 mm

: FALSE

: 1.5 kW

: 1

: 5 A

: 0

: 3.5-5 A

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: TRUE

: 24-24 V

: IP20

: FALSE

: FALSE

: CLASS 10

: TRUE

: FALSE

: Screw connection

: Screw connection

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: DC

: Other

: 5 A

: 60 °C

: 150000

: 150000

: 65000

: 30000

: Other

: Class 2

UKCA: ni pomembno

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1744453 Siemens 3RA2220-1FB24-0BB4 3RA22201FB240BB4 odcep za porabnik Moč motorja pri 400 V 1.5 kW 690 V Nazivni tok 3.6 A

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1744453 Siemens 3RA2220-1FB24-0BB4 3RA22201FB240BB4 odcep za porabnik Moč motorja pri 400 V 1.5 kW 690 V Nazivni tok 3.6 A

Opis

Napajalnik brez napetosti, obratno obratovanje AC 400 V, velikost S0 3,50 ... 5,00 A Vijačni priključek DC 24 V za montažo zgornjega pokrova z adapterjem DIN rail (tudi ustreza tipu 1) Tip naloge 2, Iq = 150 kA 1NO + 1NC (kontaktor) Vzvratni zaganjalnik SIRIUS 3RA22 za zaščito in zagon motorjev. Stikalo za vzvratno vožnjo 3RA22 je preizkušena in tovarniška vnaprej sestavljena kombinacija 3RV2 vezja in dva stikala 3RT2, ki sta že v celoti ožičeni in sta mehansko in električno povezani. So klimatsko neprepustni, odobreni po vsem svetu (npr. IEC in UL / CSA) in IE3 / IE4 pripravljeni. Naročila za nalaganje 3RA2 so na voljo z AC in DC delovanjem v velikostih S00, S0 in S2 z nastavitvenimi območji od 0,14 do 65 A. Na voljo so v vijačni in vzmetni priključni tehnologiji za montažo na DIN vodilo, pritrjevanje vijakov in montažo na šarnirju širine 60 mm. Poleg tega ponujamo tudi več kot 40.000 drugih preizkušenih kombinacij posameznih naprav za zaščito, preklop in zagon različnih aplikacij do 630 A. Vsa dodatna oprema za stikala 3RV2 in kontaktorje 3RT2 je standardna za vse velikosti in se lahko uporablja tudi za podajalce tovora. Opcijski sistem SIRIUS 3RV29 (za S00 in S0) znatno zmanjša napetost v ožičenju. Napajalniki 3RA22 nadomestijo dokazano serijo 3RA12. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
