Name: Siemens 3RA2220-4CF27-0BB4 3RA22204CF270BB4 odcep za porabnik Moč motorja pri 400 V 11 kW 690 V Nazivni tok 22 A
Brand: Siemens
SKU: 1744484
Availability: BackOrder

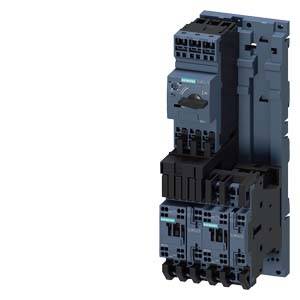

Črna električna krmilna omarica z več priključki in ročico. Služi upravljanju električnih naprav.

Industrijski obrat z odprtim stikalnim omarjem, prikazuje elektronske komponente. V ozadju je vidna proizvodna okolica skozi deževno zaroseno okno.

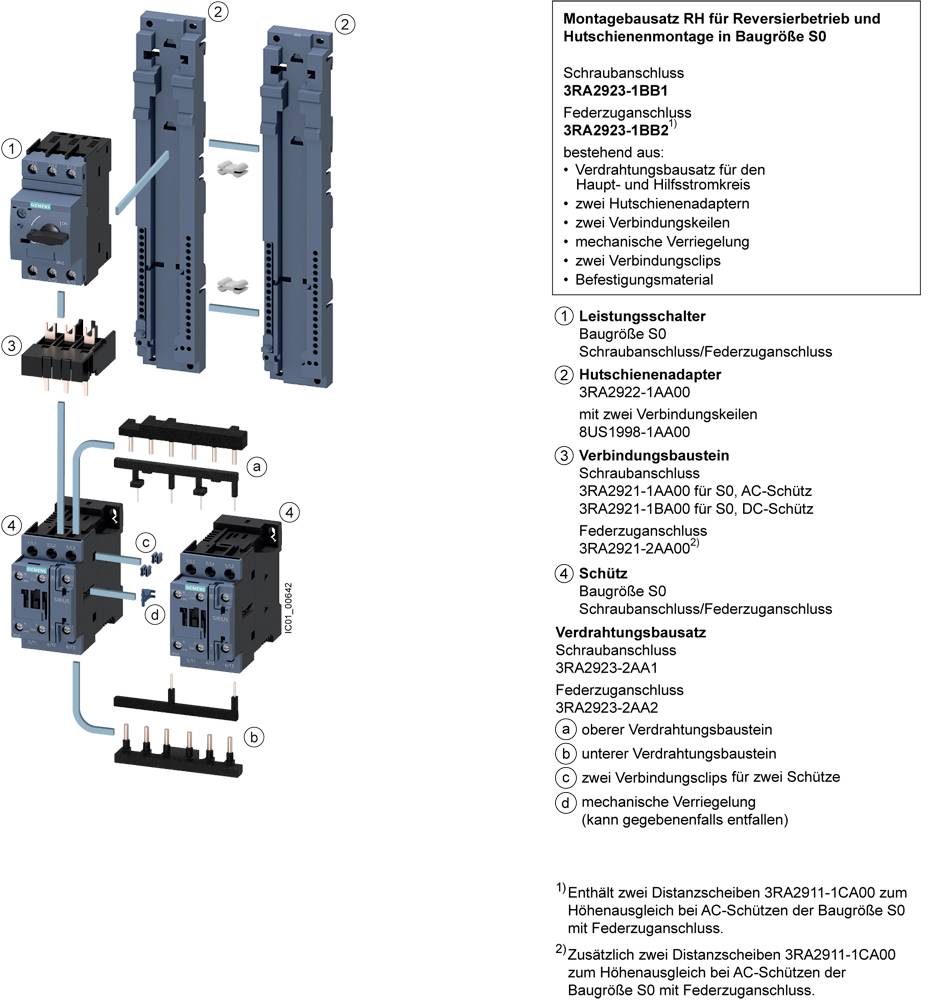

Montažni komplet za obratovanje v povratni smeri velikosti S0. Podrobnosti: vijačni priključek, priključek z vzmetnim priključkom, dodatna oprema za AC kontaktorje. Diagram prikazuje podrobnosti povezav za različne module.

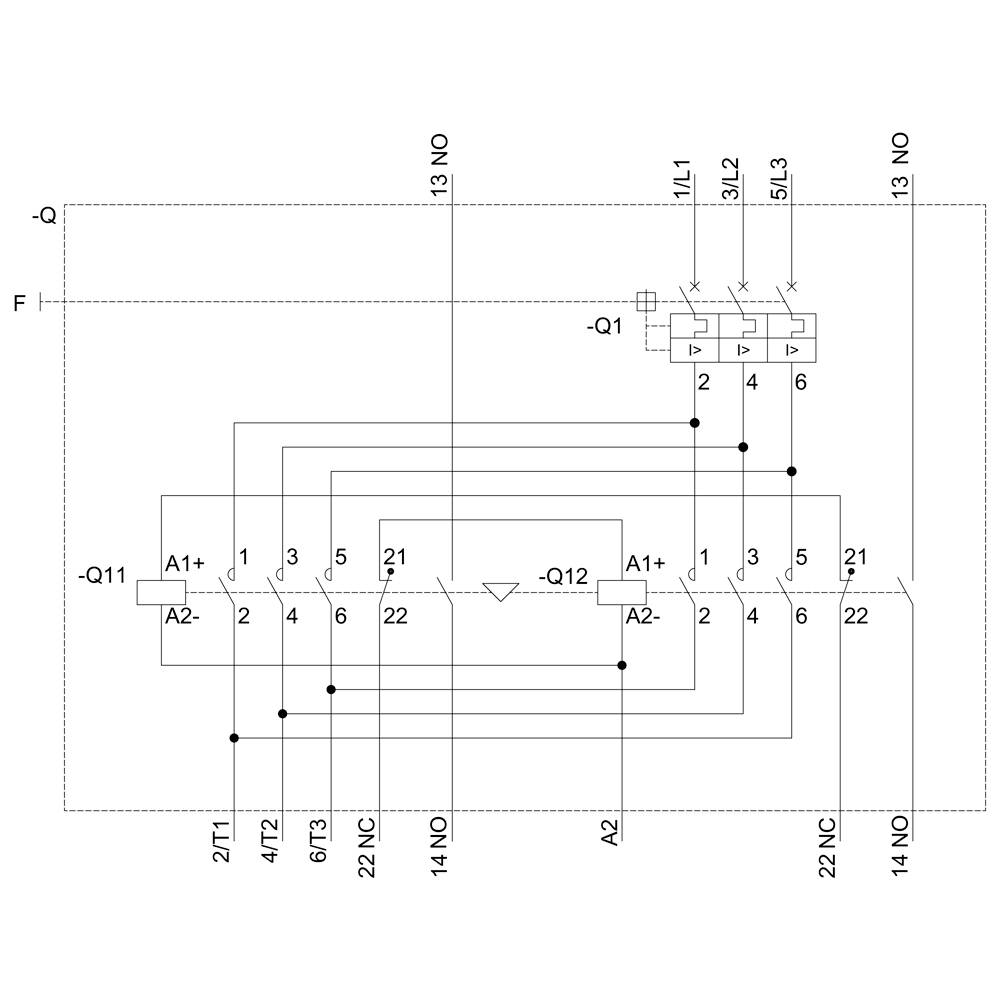

Električni načrt prikazuje relacijsko vezje s povezavami med priključki A1, A2, Q1, Q12, Q11 in več kontakti.

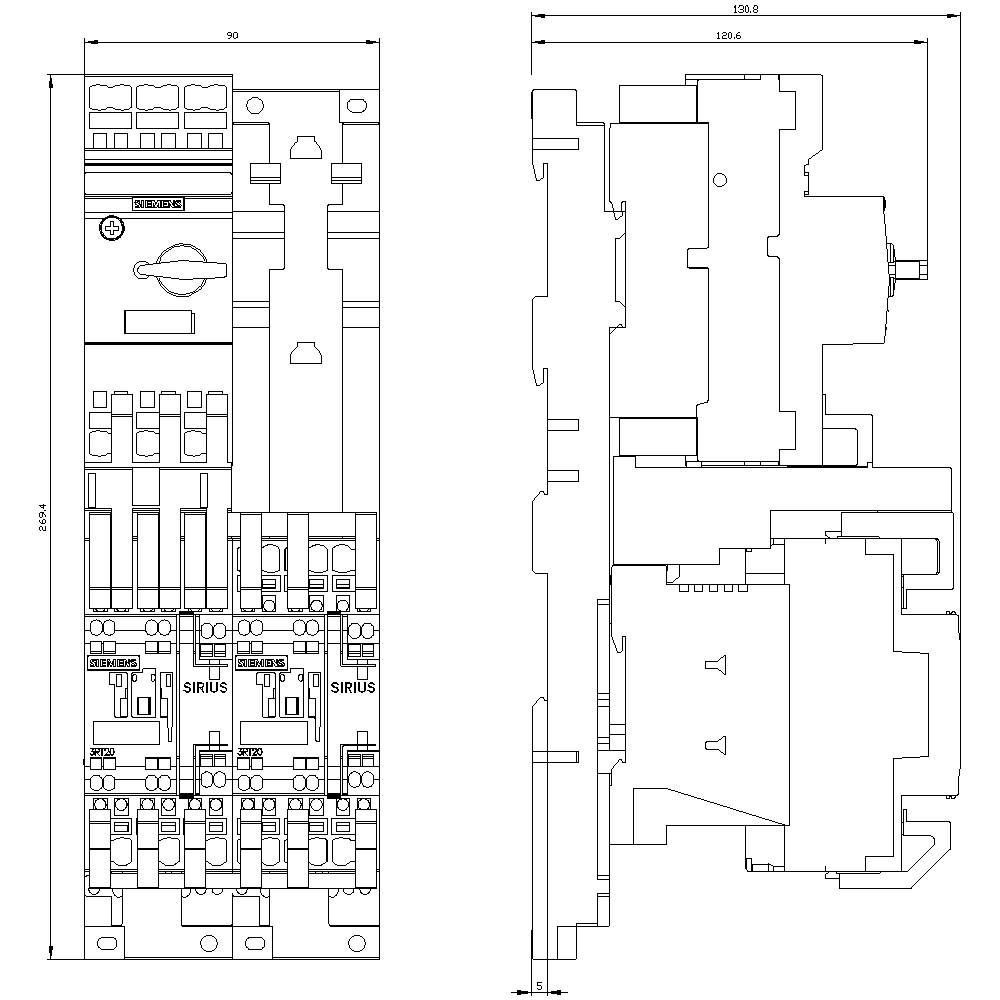

Tehnična risba električnega stikala z glavnim pogledom spredaj levo in stranskim pogledom desno. Prikazuje notranje komponente in povezave.

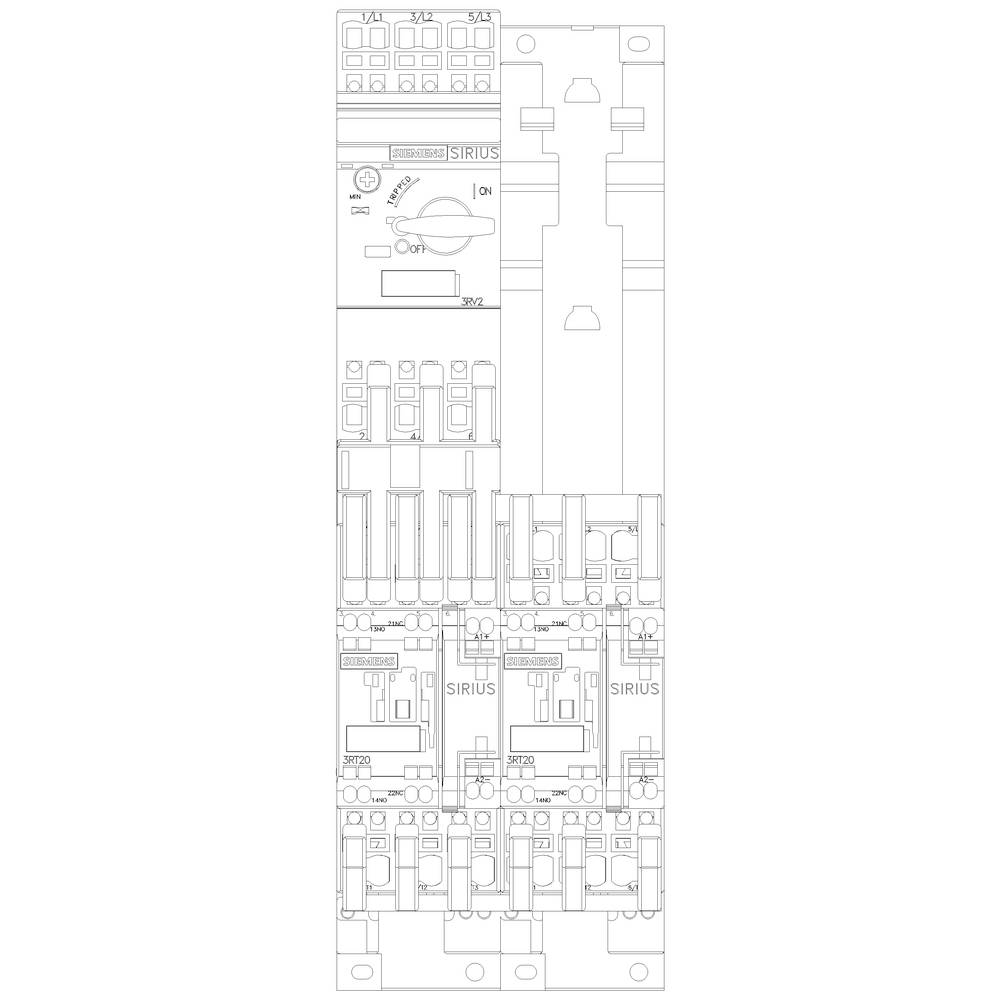

Podroben tehnični elektro načrt z oznakami, ki prikazuje različne električne komponente in njihove medsebojne povezave.

1/6

Slika je simbolična

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava čet.,19.11.

Število

kos - zaloga Nemčija

Skupaj (615,00 € / Kos)

615,00 €

z DDV

Samo 35,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta zaščite: IP20
Izvedba električnega priključka: vzmetni priključek
Velikost okvirja podajalnika: S0
Delovna frekvenca: 50/60 Hz

Napetost motorja: 400 V/AC

Vrsta izdelka: odcep za porabnik

Priključni tok: 22 A

Moč motorja pri 400 V: 11 kW

Nazivna napetost: 690 V

Izvedba: Vrsta pritrditve: na adapter za vijačno in pritrdilno pritrditev na 35 mm tirnico

Proizv. št. delov: 3RA22204CF270BB4

Nazivni tok: 22 A

Nazivni tok - zaokrožen: 22 A

Vrsta: 3RA2220-4CF27-0BB4

Moč motorja pri 230 V/ 400 V: 11 kW

Mere: (Š x V x G) 90 x 269 x 130 mm

Priključek: vzmetna sponka

Širina: 90 mm

Višina: 269 mm

Globina: 130 mm

Maks. temperatura: +60 °C

Min. temperatura: -20 °C

: 90

: 269 mm

: 130 mm

: FALSE

: 11 kW

: 1

: 22 A

: 0

: IP20

: CLASS 10

: TRUE

: FALSE

: Spring clamp connection

: Spring clamp connection

: DC

: Other

: 22 A

: 60 °C

: 150000

: 150000

: 65000

: Other

: Class 2

UKCA: da

Različice(Vse cene so z DDV)

Moč motorja pri 230 V/ 400 V

Moč motorja pri 400 V

Nazivni tok - zaokrožen

Siemens 3RA2220-1FB24-0BB4 3RA22201FB240BB4 odcep za porabnik Moč motorja pri 400 V 1.5 kW 690 V Nazivni tok 3.6 A

Št. izdelka:1744453

Dostava pon.,7.12.

Conrad Electronic

1.5 kW

3.6 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

385,00 €^*

Siemens 3RA2220-1FD24-0BB4 3RA22201FD240BB4 odcep za porabnik Moč motorja pri 400 V 1.5 kW 690 V Nazivni tok 3.6 A

Št. izdelka:1699317

Dostava čet.,19.11.

Conrad Electronic

1.5 kW

3.6 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

435,00 €^*

Siemens 3RA2220-1GB24-0BB4 3RA22201GB240BB4 odcep za porabnik Moč motorja pri 400 V 2.2 kW 690 V Nazivni tok 4.9 A

Št. izdelka:1744455

Dostava čet.,19.11.

Conrad Electronic

2.2 kW

4.9 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

385,00 €^*

Siemens 3RA2220-1GD24-0BB4 3RA22201GD240BB4 odcep za porabnik Moč motorja pri 400 V 2.2 kW 690 V Nazivni tok 4.9 A

Št. izdelka:1751364

Dostava čet.,19.11.

Conrad Electronic

2.2 kW

4.9 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

435,00 €^*

Siemens 3RA2220-1HD24-0BB4 3RA22201HD240BB4 odcep za porabnik Moč motorja pri 400 V 3 kW 690 V Nazivni tok 6.5 A

Št. izdelka:1750695

Dostava čet.,19.11.

Conrad Electronic

3 kW

6.5 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

435,00 €^*

Siemens 3RA2220-1JB24-0BB4 3RA22201JB240BB4 odcep za porabnik Moč motorja pri 400 V 0.4 kW 690 V Nazivni tok 8.5 A

Št. izdelka:1744459

Dostava čet.,19.11.

Conrad Electronic

0.4 kW

8.5 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

399,00 €^*

Siemens 3RA2220-1JD24-0BB4 3RA22201JD240BB4 odcep za porabnik Moč motorja pri 400 V 0.4 kW 690 V Nazivni tok 8.5 A

Št. izdelka:1704752

Dostava čet.,19.11.

Conrad Electronic

0.4 kW

8.5 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

445,00 €^*

Siemens 3RA2220-1KB24-0BB4 3RA22201KB240BB4 odcep za porabnik Moč motorja pri 400 V 5.5 kW 690 V Nazivni tok 11.5 A

Št. izdelka:1744461

Dostava čet.,19.11.

Conrad Electronic

5.5 kW

11.5 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

399,00 €^*

Siemens 3RA2220-1KD24-0BB4 3RA22201KD240BB4 odcep za porabnik Moč motorja pri 400 V 5.5 kW 690 V Nazivni tok 11.5 A

Št. izdelka:1749446

Dostava čet.,19.11.

Conrad Electronic

5.5 kW

11.5 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

445,00 €^*

Siemens 3RA2220-4AB26-0BB4 3RA22204AB260BB4 odcep za porabnik Moč motorja pri 400 V 7.5 kW 690 V Nazivni tok 15.5 A

Št. izdelka:1744464

Dostava čet.,19.11.

Conrad Electronic

7.5 kW

15.5 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

489,00 €^*

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1744484 Siemens 3RA2220-4CF27-0BB4 3RA22204CF270BB4 odcep za porabnik Moč motorja pri 400 V 11 kW 690 V Nazivni tok 22 A

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1744484 Siemens 3RA2220-4CF27-0BB4 3RA22204CF270BB4 odcep za porabnik Moč motorja pri 400 V 11 kW 690 V Nazivni tok 22 A

Opis

Napajalni tok brez napetosti, obratno obratovanje AC 400 V, velikost S0 16 ... 22 A DC vzmetni priključek 24 V za montažo na DIN nosilec z adapterjem DIN rail (prav tako izpolnjuje tipski razred 1) Vrsta naloga 2, Iq = 150 kA 1NO + 1NC (kontaktor) Vzvratni zaganjalnik SIRIUS 3RA22 za zaščito in zagon motorjev. Stikalo za vzvratno vožnjo 3RA22 je preizkušena in tovarniška vnaprej sestavljena kombinacija 3RV2 vezja in dva stikala 3RT2, ki sta že v celoti ožičeni in sta mehansko in električno povezani. So klimatsko neprepustni, odobreni po vsem svetu (npr. IEC in UL / CSA) in IE3 / IE4 pripravljeni. Naročila za nalaganje 3RA2 so na voljo z AC in DC delovanjem v velikostih S00, S0 in S2 z nastavitvenimi območji od 0,14 do 65 A. Na voljo so v vijačni in vzmetni priključni tehnologiji za montažo na DIN vodilo, pritrjevanje vijakov in montažo na šarnirju širine 60 mm. Poleg tega ponujamo tudi več kot 40.000 drugih preizkušenih kombinacij posameznih naprav za zaščito, preklop in zagon različnih aplikacij do 630 A. Vsa dodatna oprema za stikala 3RV2 in kontaktorje 3RT2 je standardna za vse velikosti in se lahko uporablja tudi za podajalce tovora. Opcijski sistem SIRIUS 3RV29 (za S00 in S0) znatno zmanjša napetost v ožičenju. Napajalniki 3RA22 nadomestijo dokazano serijo 3RA12. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.
