Name: Siemens 3RA2220-4ED27-0BB4 3RA22204ED270BB4 odcep za porabnik Moč motorja pri 400 V 15 kW 690 V Nazivni tok 29 A
Brand: Siemens
SKU: 1744493
Availability: BackOrder

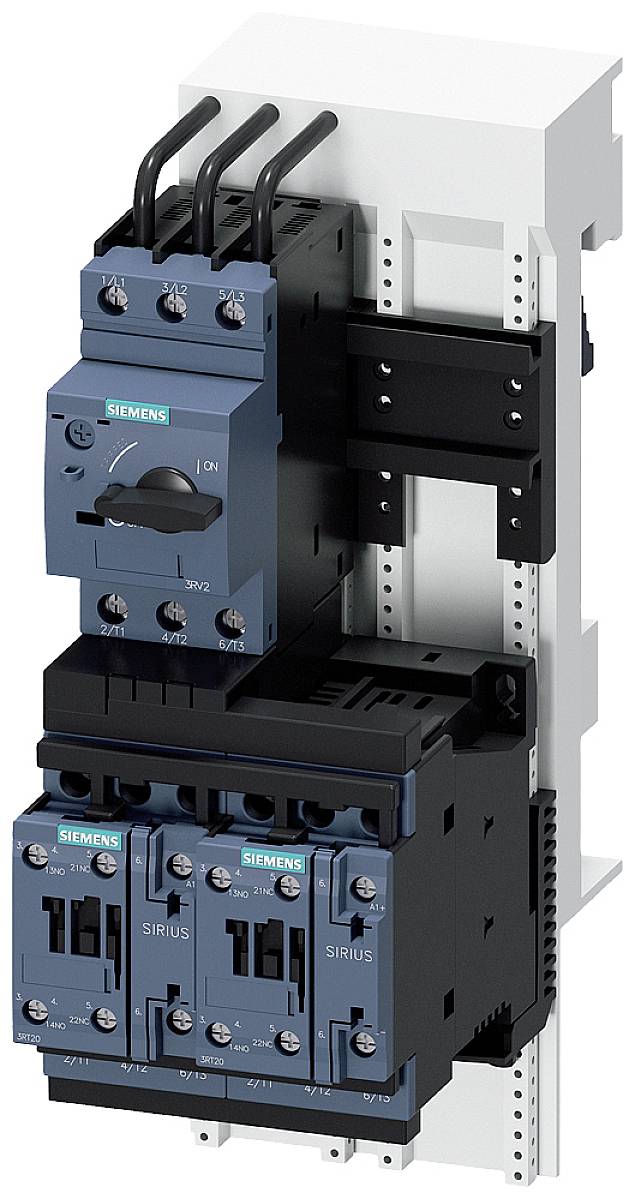

Stikalna naprava z več modrimi in črnimi stikali in kabli, nameščena na beli nosilni plošči.

Električna razdelilna omara z odprimi vrati prikazuje kable in električne tokokroge. V ozadju je deževno okno z zamegljenim strojem.

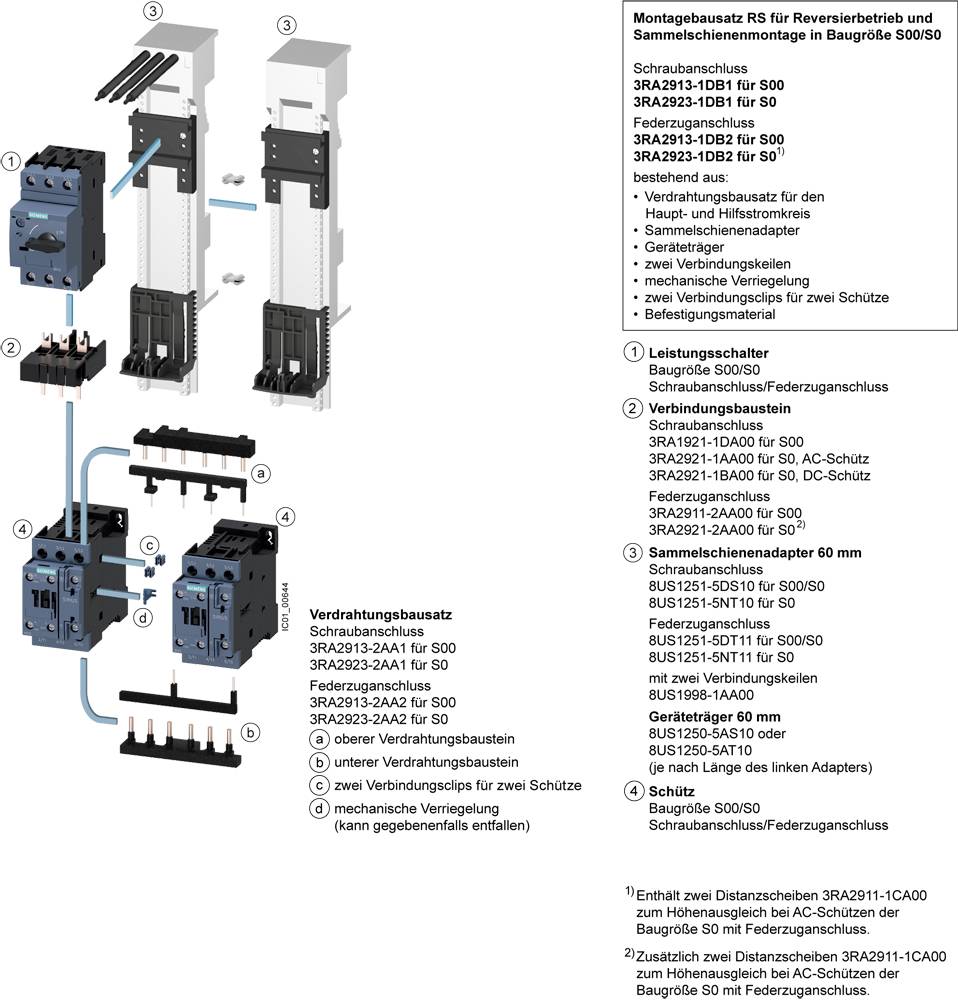

'Montažni komplet RS za reverzibilno delovanje in zbirne vodne sisteme velikosti S00/S0' prikazuje komponente, montažne korake in različice priključkov.

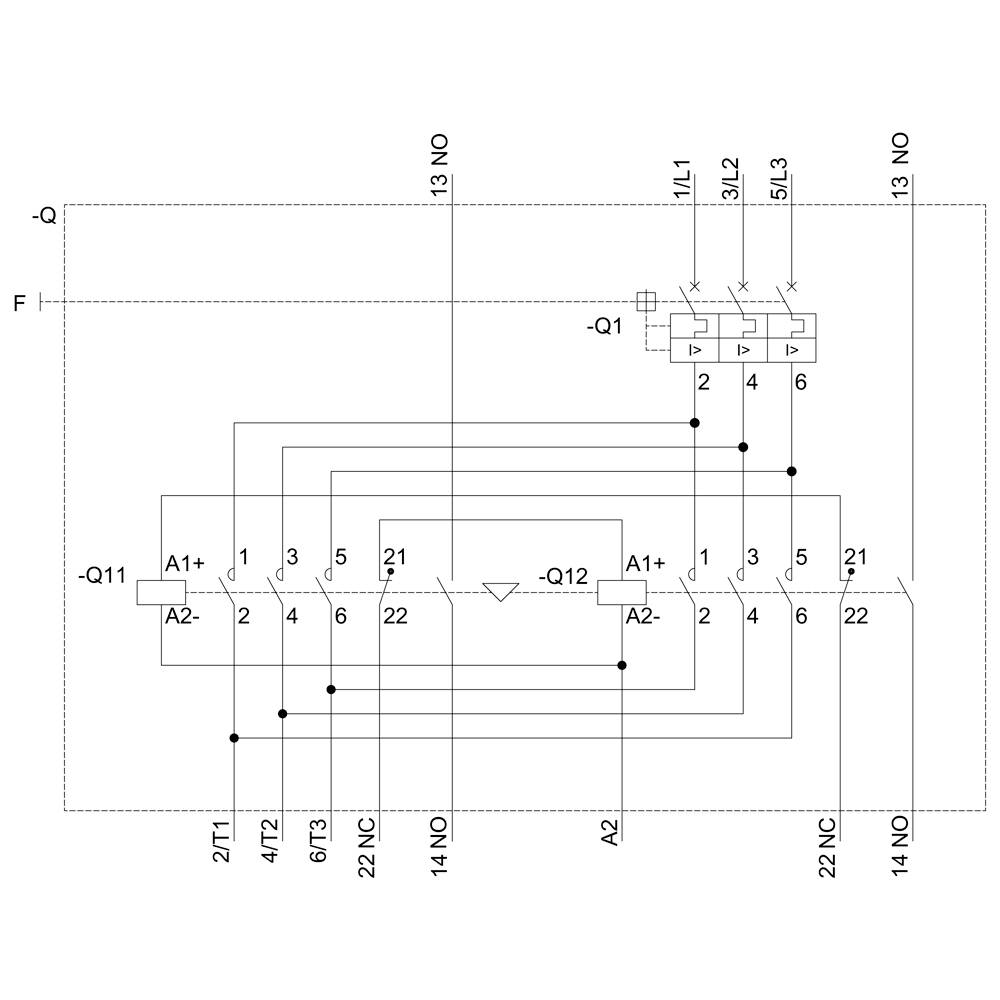

Električno vezje z dvema relijem (-Q1, -Q12), stikali (1S, A2) in povezovalnimi linijami. Prikazuje tokokrog krmilnih tokov z vhodi in izhodi.

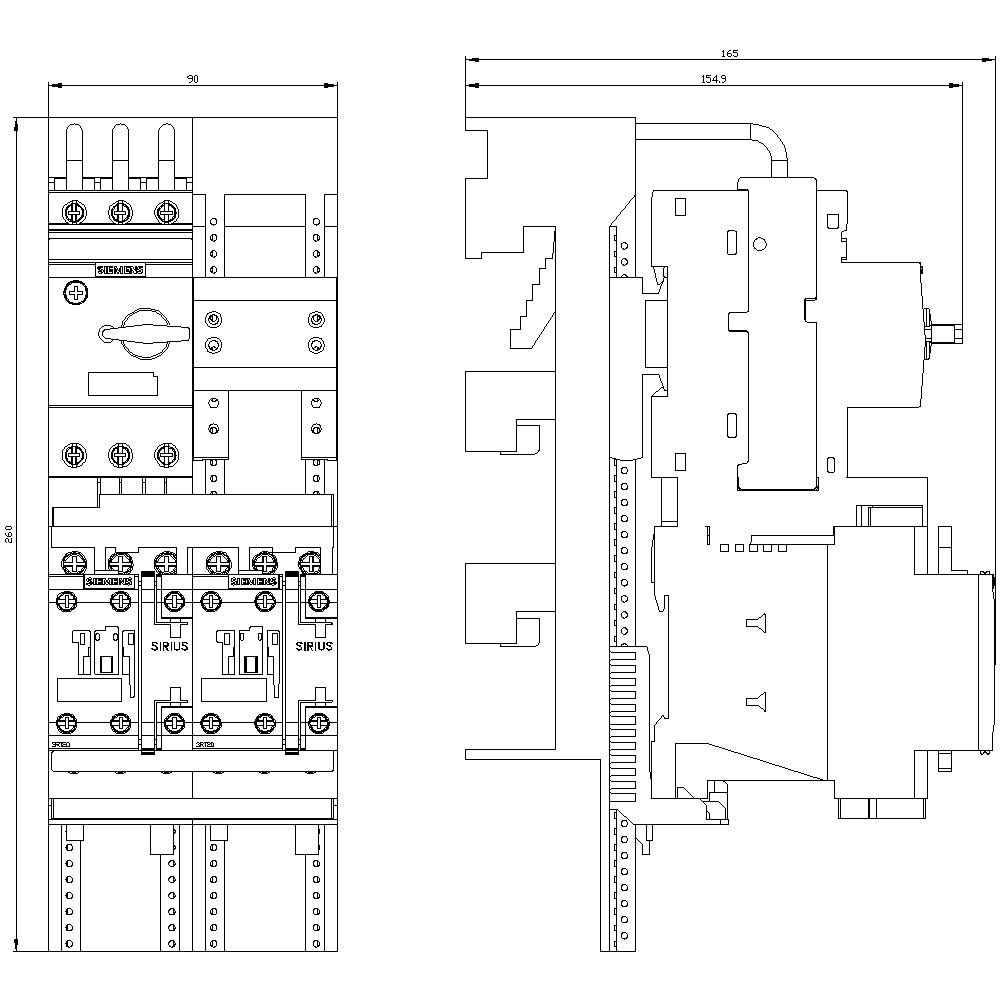

Tehnična risba električne razdelilne omare z več stikali in varovalkami, dimenzije v mm.

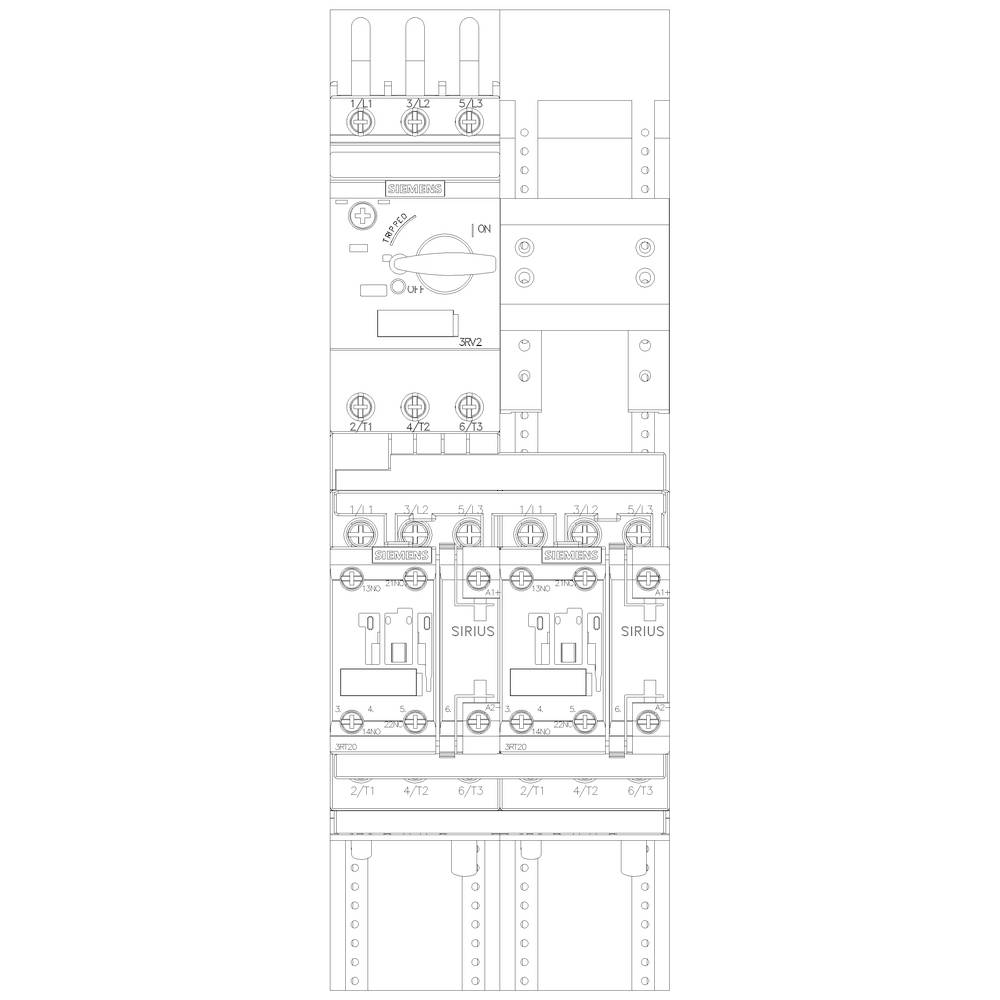

Shematski načrt električne napeljave z več stikali in varnostnimi omaricami, označen z 'Sirius'

1/6

Slika je simbolična

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava čet.,19.11.

Število

kos - zaloga Nemčija

Skupaj (719,00 € / Kos)

719,00 €

z DDV

Samo 35,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta zaščite: IP20
Izvedba električnega priključka: vijačna povezava
Velikost okvirja podajalnika: S0
Delovna frekvenca: 50/60 Hz

Napetost motorja: 400 V

Vrsta izdelka: odcep za porabnik

Priključni tok: 29 A

Moč motorja pri 400 V: 15 kW

Nazivna napetost: 690 V

Izvedba: Vrsta pritrditve: Za pritrditev na 60 mm sistem vodila

Proizv. št. delov: 3RA22204ED270BB4

Nazivni tok: 29 A

Nazivni tok - zaokrožen: 29 A

Vrsta: 3RA2220-4ED27-0BB4

Moč motorja pri 230 V/ 400 V: 15 kW

Mere: (Š x V x G) 90 x 260 x 165 mm

Širina: 90 mm

Višina: 260 mm

Globina: 165 mm

Maks. temperatura: +60 °C

Min. temperatura: -20 °C

: 90

: 260 mm

: 165 mm

: FALSE

: 15 kW

: 1

: 29 A

: 0

: IP20

: CLASS 10

: TRUE

: FALSE

: Screw connection

: Screw connection

: DC

: Other

: 29 A

: 60 °C

: 150000

: 150000

: 50000

: Other

: Class 2

UKCA: da

Različice(Vse cene so z DDV)

Moč motorja pri 230 V/ 400 V

Moč motorja pri 400 V

Nazivni tok - zaokrožen

Siemens 3RA2220-1FB24-0BB4 3RA22201FB240BB4 odcep za porabnik Moč motorja pri 400 V 1.5 kW 690 V Nazivni tok 3.6 A

Št. izdelka:1744453

Dostava pon.,7.12.

Conrad Electronic

1.5 kW

3.6 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

385,00 €^*

Siemens 3RA2220-1FD24-0BB4 3RA22201FD240BB4 odcep za porabnik Moč motorja pri 400 V 1.5 kW 690 V Nazivni tok 3.6 A

Št. izdelka:1699317

Dostava čet.,19.11.

Conrad Electronic

1.5 kW

3.6 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

435,00 €^*

Siemens 3RA2220-1GB24-0BB4 3RA22201GB240BB4 odcep za porabnik Moč motorja pri 400 V 2.2 kW 690 V Nazivni tok 4.9 A

Št. izdelka:1744455

Dostava čet.,19.11.

Conrad Electronic

2.2 kW

4.9 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

385,00 €^*

Siemens 3RA2220-1GD24-0BB4 3RA22201GD240BB4 odcep za porabnik Moč motorja pri 400 V 2.2 kW 690 V Nazivni tok 4.9 A

Št. izdelka:1751364

Dostava čet.,19.11.

Conrad Electronic

2.2 kW

4.9 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

435,00 €^*

Siemens 3RA2220-1HD24-0BB4 3RA22201HD240BB4 odcep za porabnik Moč motorja pri 400 V 3 kW 690 V Nazivni tok 6.5 A

Št. izdelka:1750695

Dostava čet.,19.11.

Conrad Electronic

3 kW

6.5 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

435,00 €^*

Siemens 3RA2220-1JB24-0BB4 3RA22201JB240BB4 odcep za porabnik Moč motorja pri 400 V 0.4 kW 690 V Nazivni tok 8.5 A

Št. izdelka:1744459

Dostava čet.,19.11.

Conrad Electronic

0.4 kW

8.5 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

399,00 €^*

Siemens 3RA2220-1JD24-0BB4 3RA22201JD240BB4 odcep za porabnik Moč motorja pri 400 V 0.4 kW 690 V Nazivni tok 8.5 A

Št. izdelka:1704752

Dostava čet.,19.11.

Conrad Electronic

0.4 kW

8.5 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

445,00 €^*

Siemens 3RA2220-1KB24-0BB4 3RA22201KB240BB4 odcep za porabnik Moč motorja pri 400 V 5.5 kW 690 V Nazivni tok 11.5 A

Št. izdelka:1744461

Dostava čet.,19.11.

Conrad Electronic

5.5 kW

11.5 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

399,00 €^*

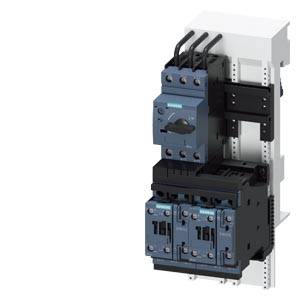

Siemens 3RA2220-1KD24-0BB4 3RA22201KD240BB4 odcep za porabnik Moč motorja pri 400 V 5.5 kW 690 V Nazivni tok 11.5 A

Št. izdelka:1749446

Dostava čet.,19.11.

Conrad Electronic

5.5 kW

11.5 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

445,00 €^*

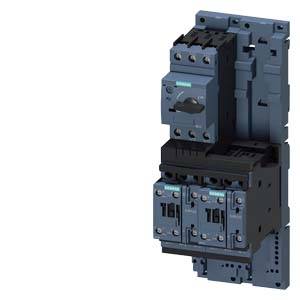

Siemens 3RA2220-4AB26-0BB4 3RA22204AB260BB4 odcep za porabnik Moč motorja pri 400 V 7.5 kW 690 V Nazivni tok 15.5 A

Št. izdelka:1744464

Dostava čet.,19.11.

Conrad Electronic

7.5 kW

15.5 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

489,00 €^*

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1744493 Siemens 3RA2220-4ED27-0BB4 3RA22204ED270BB4 odcep za porabnik Moč motorja pri 400 V 15 kW 690 V Nazivni tok 29 A

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1744493 Siemens 3RA2220-4ED27-0BB4 3RA22204ED270BB4 odcep za porabnik Moč motorja pri 400 V 15 kW 690 V Nazivni tok 29 A

Opis

Napajalnik brez napetosti, obratno obratovanje AC 400 V, velikost S0 27,0 ... 32,0 A Vijačni priključek DC 24 V za sisteme vodila na širini 60 mm (velja tudi za tip naloga 1) Vrsta naloge 2, Iq = 150 kA 1NO + 1NC (kontaktor) Vzvratni zaganjalnik SIRIUS 3RA22 za zaščito in zagon motorjev. Stikalo za vzvratno vožnjo 3RA22 je preizkušena in tovarniška vnaprej sestavljena kombinacija 3RV2 vezja in dva stikala 3RT2, ki sta že v celoti ožičeni in sta mehansko in električno povezani. So klimatsko neprepustni, odobreni po vsem svetu (npr. IEC in UL / CSA) in IE3 / IE4 pripravljeni. Naročila za nalaganje 3RA2 so na voljo z AC in DC delovanjem v velikostih S00, S0 in S2 z nastavitvenimi območji od 0,14 do 65 A. Na voljo so v vijačni in vzmetni priključni tehnologiji za montažo na DIN vodilo, pritrjevanje vijakov in montažo na šarnirju širine 60 mm. Poleg tega ponujamo tudi več kot 40.000 drugih preizkušenih kombinacij posameznih naprav za zaščito, preklop in zagon različnih aplikacij do 630 A. Vsa dodatna oprema za stikala 3RV2 in kontaktorje 3RT2 je standardna za vse velikosti in se lahko uporablja tudi za podajalce tovora. Opcijski sistem SIRIUS 3RV29 (za S00 in S0) znatno zmanjša napetost v ožičenju. Napajalniki 3RA22 nadomestijo dokazano serijo 3RA12. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
