Siemens 3RH2122-1AK60 kontaktor rele 2 zapiralo Piece 1 kos

Črni Siemens SIRIUS kontaktor, model 3RH21, z več priključnimi sponkami in modro sprednjico.

Slika je simbolična

Odprta električna omara z več nivoji električnih kablov in naprav, simetrično razporejenimi.

'Diagram električnih komponent: prikazuje pomožni kontaktor, povezovalni pomožni kontaktor, funkcijski modul, dodatne kontakte in pripadajoče adapterje.'

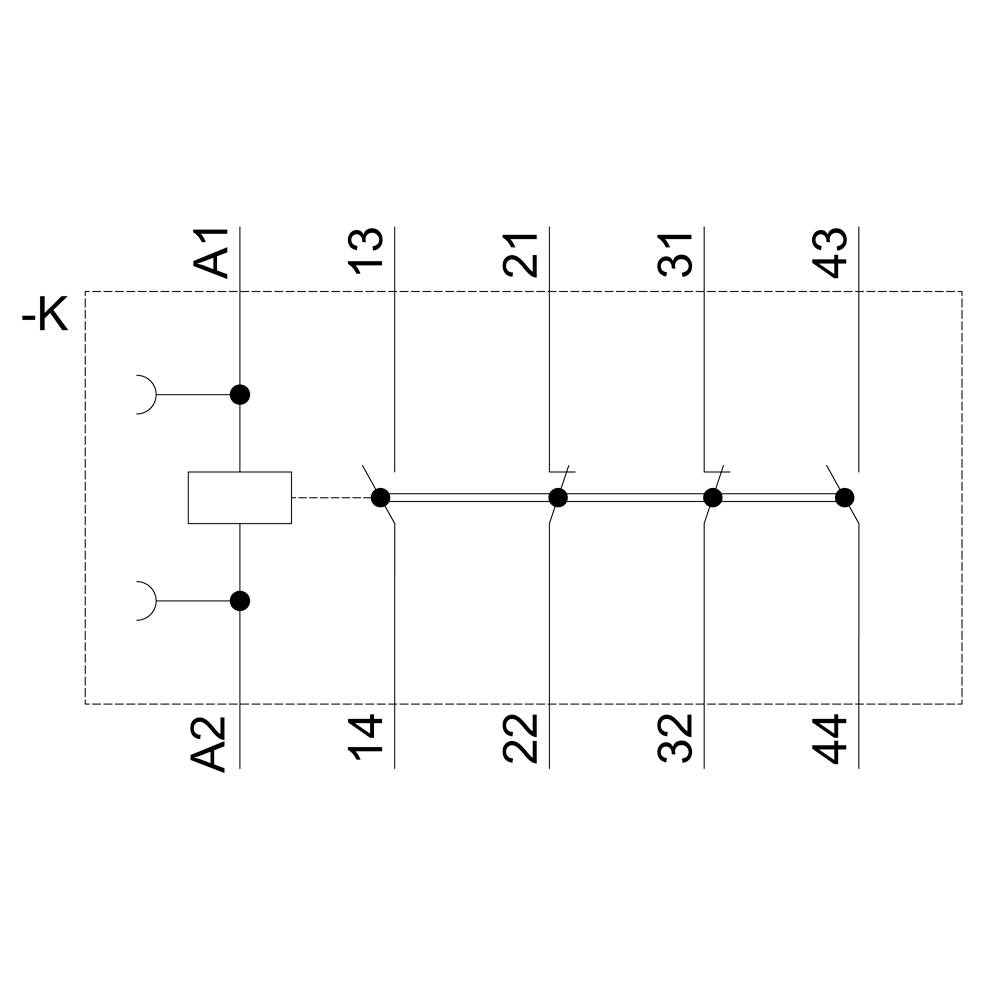

Shematski diagram releja s priključki tuljave A1, A2 in preklopnimi kontakti 13-14, 21-22, 31-32, 43-44. Električni tokokrogi povezani z linijami.

Diagram prikazuje tehnično risbo pravokotne električne naprave s priključki. Mere so navedene v milimetrih.

'Električna shema Siemensovega Sirius releya 3RH21' z oznakami priključnih točk 13NO, 21NC, 31NC, 43NO, 14NO, 22NC, 32NC in 44NO.

1/6

Slika je simbolična

Vrsta izdelka

kontaktor rele

Število polov

4-polni

Priključek

vijačna sponka

Vrsta embalaže

Piece

Vrsta

3RH2122-1AK60

Podatkovni list izdelka (PDF)

Dostava tor, 6.10.

Število

kos - zaloga Nemčija

Skupaj (55,99 € / Kos)

55,99 €

z DDV

Samo 5,50 €

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta napetosti: AC

Vrsta embalaže: Piece

Vrsta izdelka: kontaktor rele

Vrsta: 3RH2122-1AK60

Velikost: S00

Število polov: 4-polni

Kontakt: 2 zapiralo

Vrsta pomožnega kontakta: 2 zapiralo
2 odpiralo

Krmilna napetost (min).: 110 V/AC

Krmilna napetost (maks.): 120 V/AC

Območje krmilne napetosti: 110 - 120 V/AC

Namestitev: zaskočna pritrditev
vijačna pritrditev

Priključek: vijačna sponka

Mehanska življenjska doba: 30000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 45 mm

Višina: 57.5 mm

Globina: 73 mm

Mere: (Š x V x G) 45 x 57.5 x 73 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 2

: 2

: 3 A

: 110-110 V

: 120-120 V

: FALSE

: Screw connection

: AC

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1745418 Siemens 3RH2122-1AK60 kontaktor rele 2 zapiralo Piece 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1745418 Siemens 3RH2122-1AK60 kontaktor rele 2 zapiralo Piece 1 kos

Opis

Kontaktor, 2 S + 2 O, AC 110 V, 50 Hz, 120 V, 60 Hz, velikost S00, vijačni priključek SIRIUS 3RH2 kontaktorski rele za preklapljanje krmilnih signalov v krmilnem vezju. Stikalni releji SIRIUS 3RH2 imajo standardne oznake priključkov ter zanesljivo in časovno varčno povezovalno tehnologijo. Z izhodnim podvajanjem je možno simultano preklapljanje več pomožnih tokokrogov. Vsi kontakti so na voljo s prisilnim obratovanjem za varnostne aplikacije tudi kot variante SUVA. Kontaktorski relei so klimatsko odporni, imajo visoko zanesljivost stika in so primerni za uporabo po vsem svetu z ustreznimi odobritvami (npr. IEC in UL / CSA). Na voljo so pri izmenični ali enosmerni napetosti in so na voljo z vijačno ali vzmetno tehnologijo. Osnovna različica kontaktorskih relejev je 4-polna in se lahko s pomočjo zaskočnega pomožnega bloka podaljša do 8 pol. Obširna dodatna oprema kontaktorjev 3RT2 za velikost S00 do S3 se lahko uporablja tudi za stikalne releje 3RH2. Stikalni releji 3RH2 nadomestijo dokazano serijo 3RH1. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
