Siemens 3RH2911-1NF11 pomožni kontaktni blok s pomožnim kontaktom Primerno za znamko (rele): Siemens Piece 1 kos

Električni pomožni kontaktorski blok s štirimi modrimi priključnimi sponkami: tri zgoraj (3 NO, 1 NC), ena spodaj (4 NO, 2 NC), za električno ožičenje.

Slika je simbolična

Stikalna omarica s kabelskimi snopi na levi. Na desni deževno mokro okno, skozi katerega so nejasno vidni stroji v ozadju.

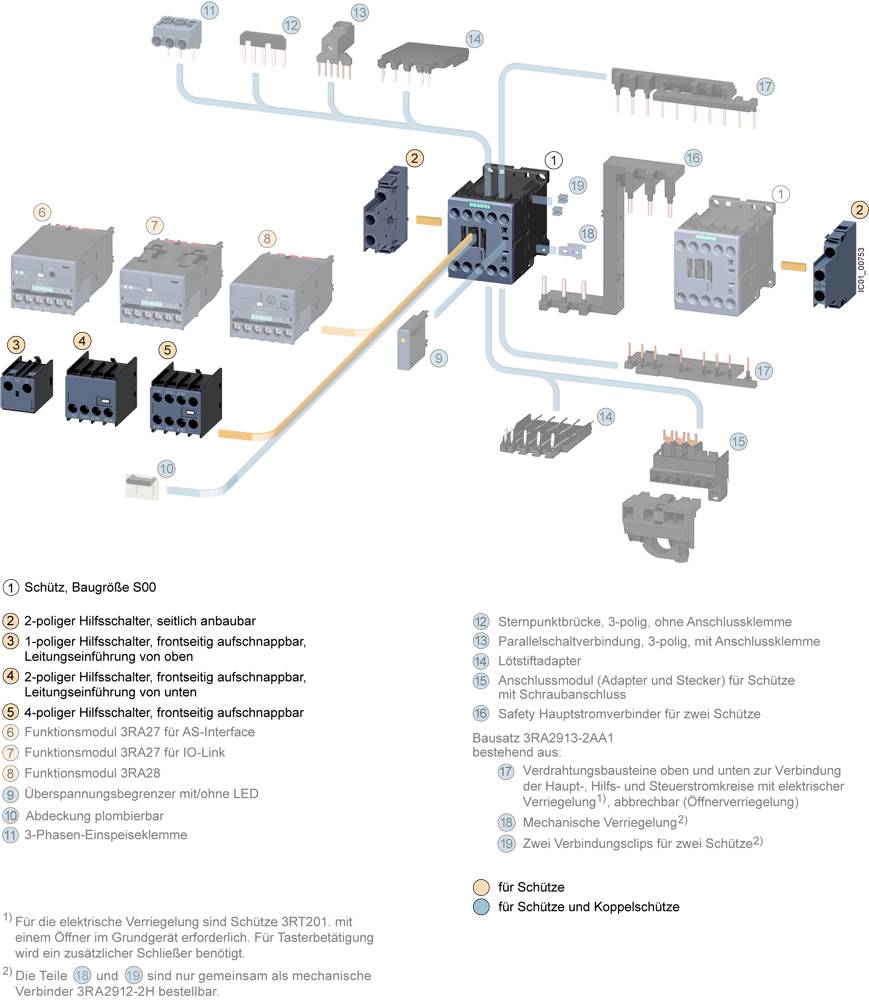

Slika prikazuje različne komponente kontaktorjev z oznakami in možnostmi priključevanja. Glavni kontaktor je v sredini, obdan z dodatno opremo in navodili za priključitev.

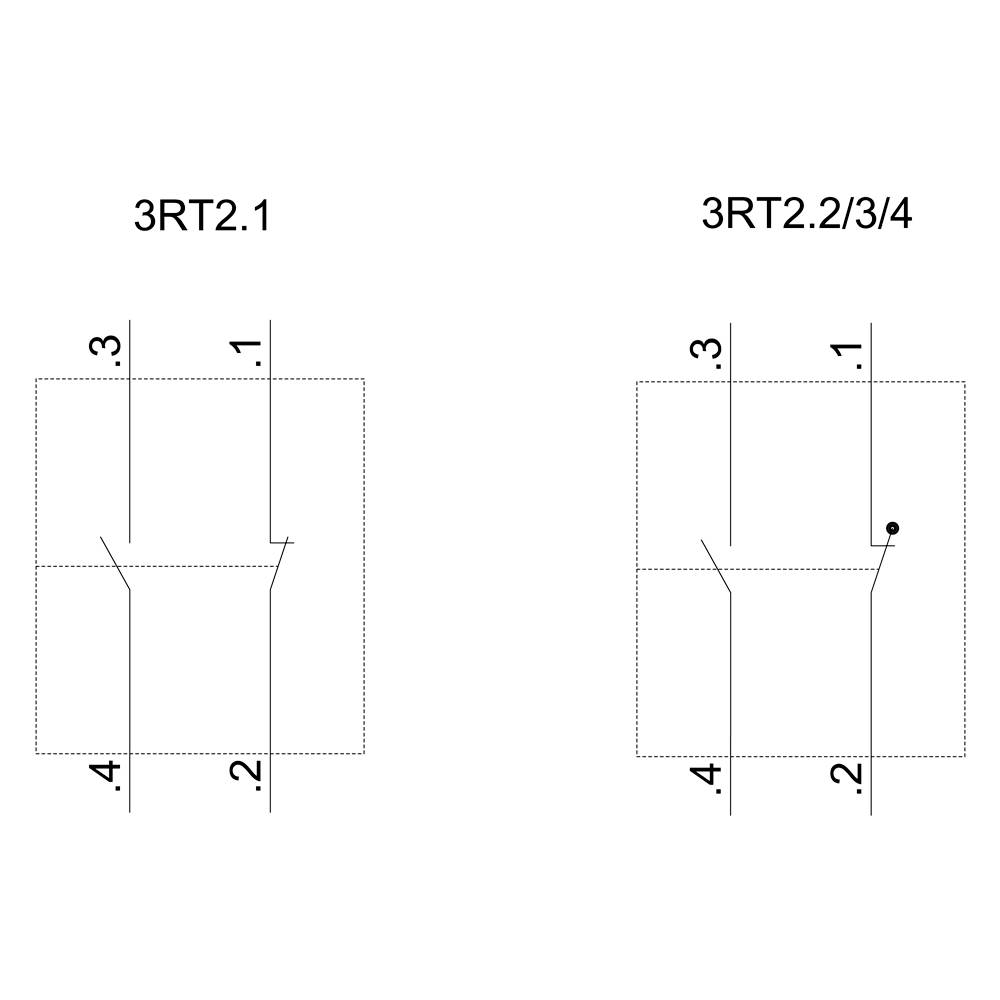

Dva tehnična risalna načrta kontaktnih razporeditev stikalnih kontaktov z oznakami '3RT2.1' in '3RT2.2/3/4'. Prikaz položajev kontaktov.

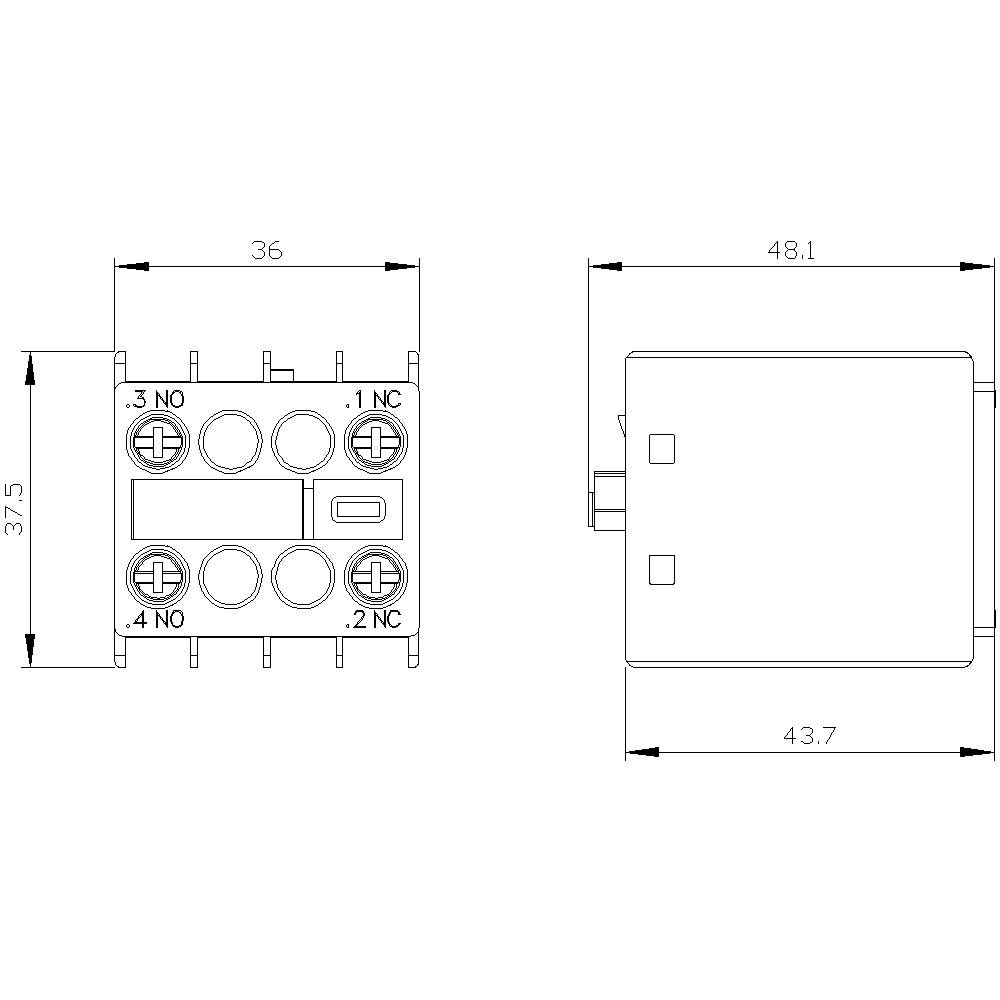

Tehnična risba releja z merami v milimetrih. Sprednji in stranski pogled prikazujeta položaje priključkov (1 NC, 2 NC).

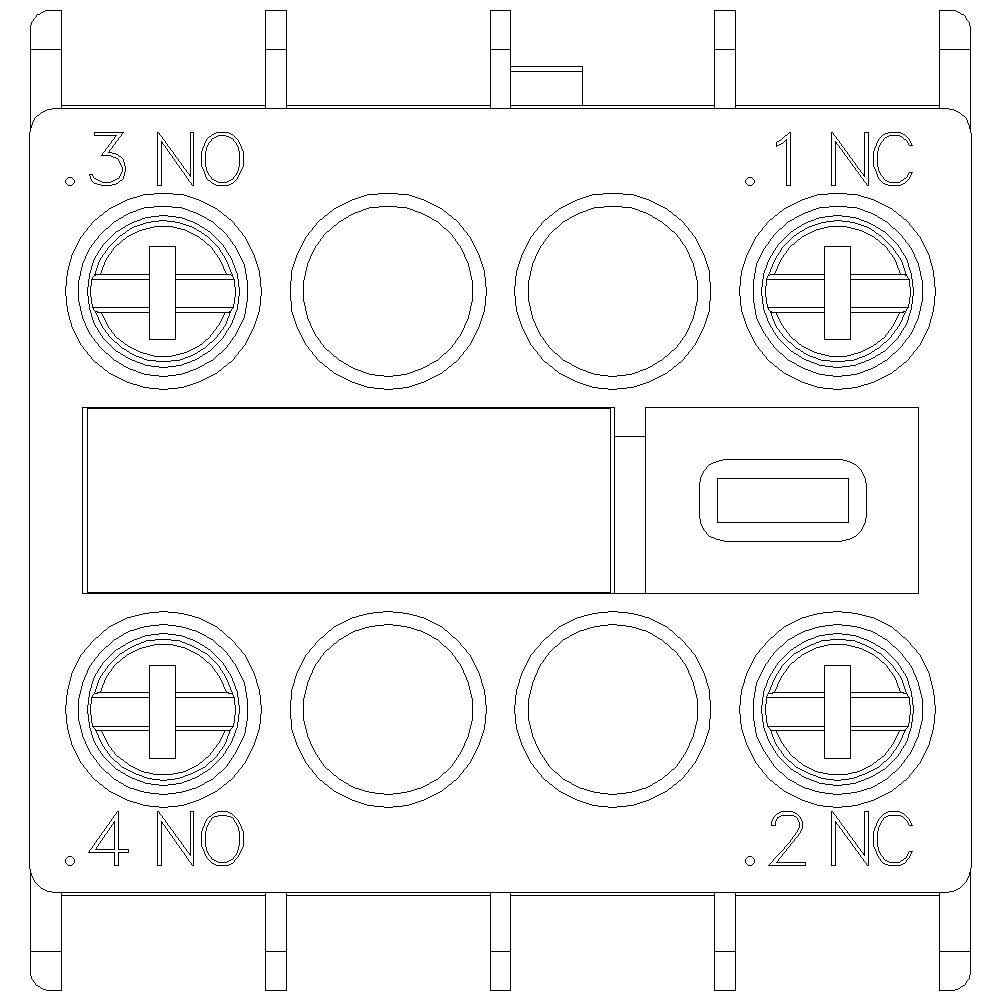

Risba električnega stikala s štirimi priključnimi sponkami, označenimi kot '.3 NO', '.1 NC', '.4 NO', '.2 NC'.

1/6

Slika je simbolična

Vrsta izdelka

pomožni kontaktni blok

Priključek

vijačna sponka

Vrsta embalaže

Piece

Vrsta

3RH2911-1NF11

Primerno za znamko

Siemens

Podatkovni list izdelka (PDF)

Dostava tor, 20.10.

Število

kos - zaloga Nemčija

Skupaj (51,99 € / Kos)

51,99 €

z DDV

Samo 5,50 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Velikost: S00, S0, S2, S3

Vrsta embalaže: Piece

Vrsta izdelka: pomožni kontaktni blok

Vrsta: 3RH2911-1NF11

Primerno za znamko: Siemens

Primerno za serijo: Siemens serija Sirius

Značilnosti: s pomožnim kontaktom

Namestitev: zaskočna pritrditev

Priključek: vijačna sponka

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 36 mm

Višina: 37.5 mm

Globina: 43.7 mm

Mere: (Š x V x G) 36 x 37.5 x 43.7 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: Other

: Clip-on

: None

: Screw connection

: 0

: 1

: 1

: 0

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1742785 Siemens 3RH2911-1NF11 pomožni kontaktni blok s pomožnim kontaktom Primerno za znamko (rele): Siemens Piece 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1742785 Siemens 3RH2911-1NF11 pomožni kontaktni blok s pomožnim kontaktom Primerno za znamko (rele): Siemens Piece 1 kos

Opis

Elektronski pomožni stikalni blok 1NO + 1NC, tokovna pot 1S, -, -, 1NC, za pomožne in motorne kontaktorje, spredaj, vijačni priključek, .3 / .4, - / -, - / -, .1 / .2 Pomožno stikalo SIRIUS 3RH29 za razširitev pomožnih kontaktov v krmilnem vezju. Pomožna stikala na sprednji strani 3RH29 se lahko pritrdijo na kontaktorje 3RT2 in kontaktorske rele 3RH2, ne glede na velikost montažnega orodja. Pomožni kontaktni bloki 3RH19 / 3RH29 so na voljo kot sprednje ali stranske variante, z do štirimi normalno odprtimi ali do dvema običajno odprtima, normalno odprtim in običajno zaprtim kontaktom. Pomožna stikala so lahko zasnovana kot pozitivni pogonski kontaktni elementi v pomožnih kontaktorjih 3RH ali kot zrcalni kontakti v kontaktorjih 3RT. Na voljo so z vijačno povezavo in vzmetno povezavo. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.
