Siemens 3RS7006-1FW00 3RS70061FW00 izolacijski transformator 1 kos
Vrsta izdelka
izolacijski transformator
Vhodni signal maks. (tok)
20 mA
Vhodni signal maks. (napetost)
20 V
Vrsta
3RS7006-1FW00

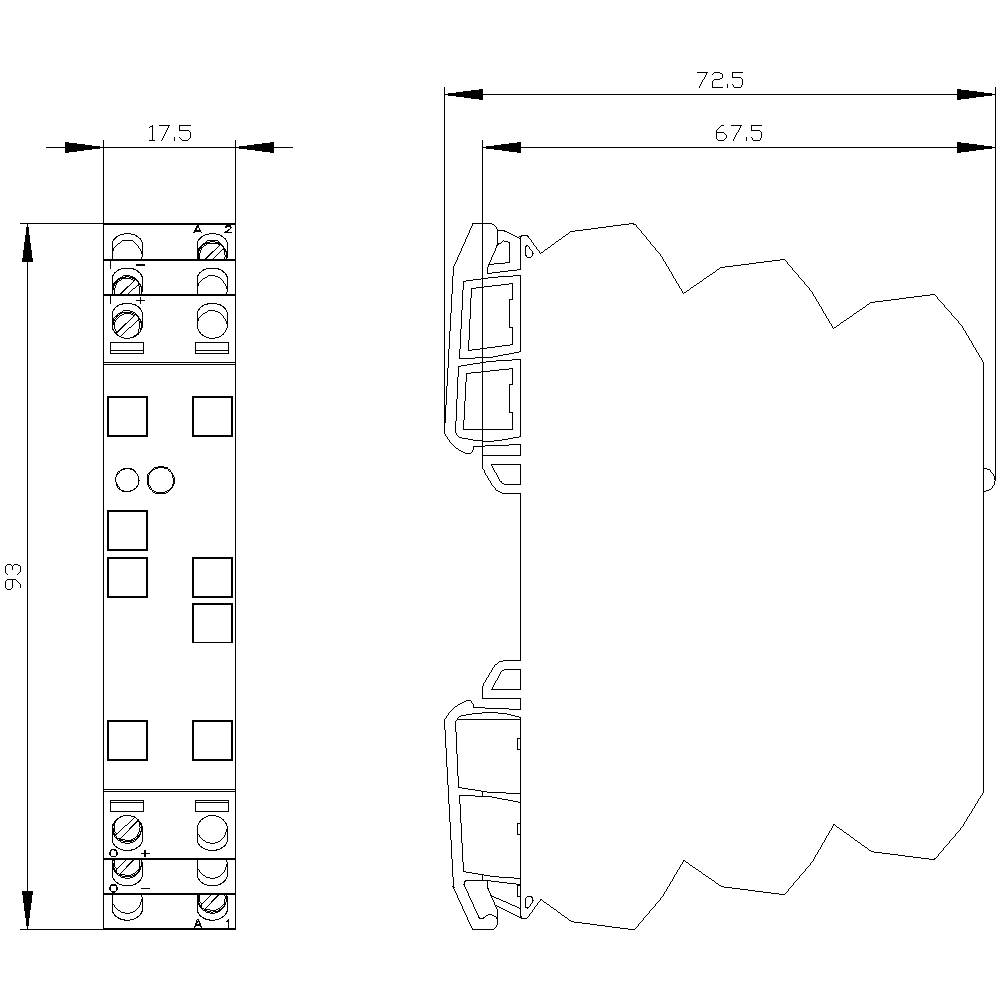

Mere
(D x Š x V) 72.5 x 17.5 x 93 mm
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (385,00 € / Kos)
385,00 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Vrsta zaščite: IP20
- Vrsta pritrditve: pritrdilna pritrditev
- Vrsta
3RS7006-1FW00
- Vrsta izdelka
izolacijski transformator
- Vhodni signal maks. (tok)
20 mA
- Vhodni signal maks. (napetost)
20 V
- Mere
(D x Š x V) 72.5 x 17.5 x 93 mm
- Priključek
vijačni
- Izhodni signal (napetost)
10 V
- Izhodni signal (napetost)
20 mA
- Breme
500Ω
- Vhodni signal (napetost)
20 V
- Vhodni signal (tok)
20 mA
- Vhodna upornost
100 Ω
- Vsebina
1 kos
- Širina
17.5 mm
- Višina
93 mm
- Dolžina
72.5 mm
- Skladnost z RoHS
Ja
- Maks. temperatura okolice
+60 °C
- Min. temperatura okolice
-25 °C
- Napajalna napetost U(B)
AC/DC 24-240 V
- Fleksibilni prečni prerez (maks.)
1.5 mm²
- Maks. prečni prerez trdnosti
2.5 mm²
- Fleksibilen prerez (min.)
0.25 mm²
- Togi prerez (min.)
0.25 mm²
Snap mounting support rail
17.5
93 mm
72.5 mm
1
0.5 W
Screw connection
IP20
0
0
0
0
1
0
0
0
1
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
1
0
0
0
0
0
0
0
0
1
1
1
1
1
0
1
1
0
0
0
1
1
1
1
1
0
0
0
0
0
0
0
0
1
0
1
0
0
0
0
1
1
0
0
0
0
0
0 Ω
FALSE
TRUE
FALSE
TRUE
Built-in device
FALSE
0.015
None
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 1742678 Siemens 3RS7006-1FW00 3RS70061FW00 izolacijski transformator 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 1742678 Siemens 3RS7006-1FW00 3RS70061FW00 izolacijski transformator 1 kos
Opis

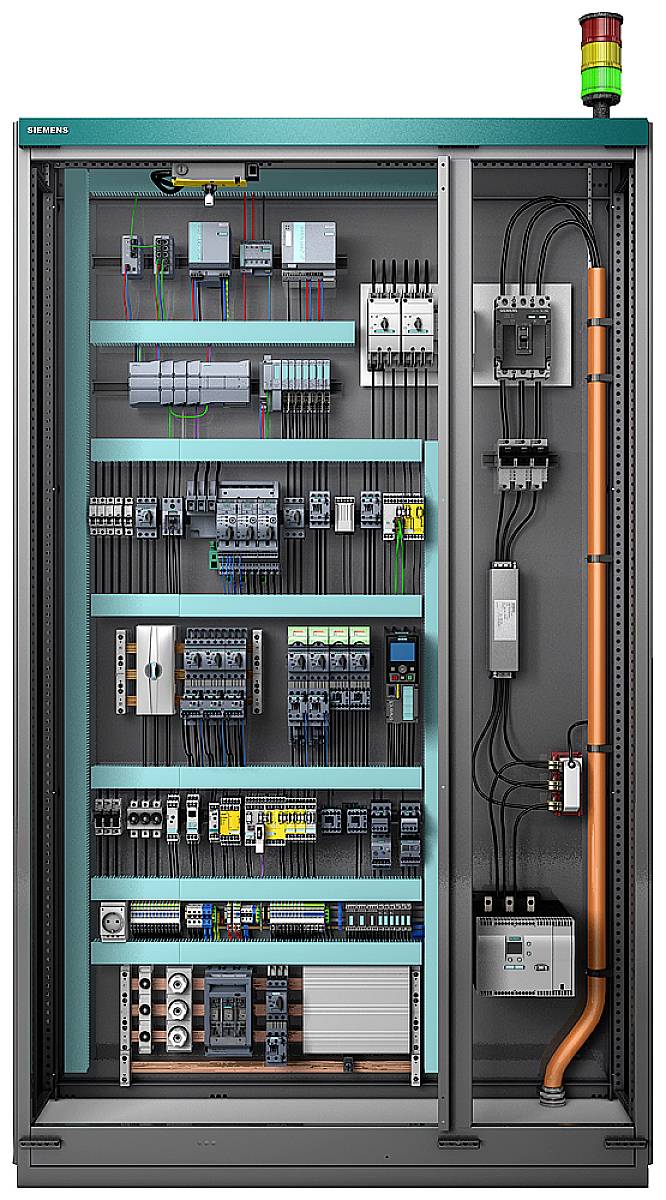

Izolacijski pretvornik AC / DC 24-240 V, 3-stranska izolacija Vhod: 0-60 mV, 0-100 mV 0-300 mV, 0-500 mV, 0-1 V 0-20 V, 2-10 V, 0 -5 mA, 0-10 mA 2-10 V, 0-5 mA, 0-10 mA 0-20mA, 4-20mA, + -5mA, + -20mA Izhod: 0 - 10 V, 0/4 - 20 mA Vijačni priključek SIRIUS 3RS70 izolacijski transformator za galvansko izolacijo in za nastavljivo pretvorbo analognega standardnega signala ali drugega skupnega signala senzorja med krmilnim sistemom in sistemom senzorja / aktuatorja. Zaradi galvanske izolacije izolatorji preprečujejo vzajemno motenje med analognimi kanali. Zahvaljujoč tankemu in kompaktnemu dizajnu, zahtevajo malo prostora na DIN tračnici, še posebej v ploščatih krmilnih omaricah in kontrolnih omarah z majhnim razmikom. Visokokakovosten in sodoben dizajn v titanovem sivu prispeva k doslednemu videzu vseh Siemensovih naprav v nadzorni omari. Jasna ponudba izdelkov zajema vse aplikacije in poenostavlja logistiko in skladiščenje. Na voljo so aktivni in pasivni enosmerni, večstopenjski in univerzalni pretvorniki z različnimi napajalnimi napetostmi in priključnimi tipi za različne standardne analogne signale in druge običajne signale senzorjev. Poleg tega nudimo različice z ročno avtomatsko preklapljanje za specifično specifikacijo analogne vrednosti. Za izolacijske pretvornike 3RS70 so na voljo primerna potencialna izolacijska plošča in različni priključni glavniki. Izolacijski transformatorji 3RS70 nadomeščajo dokazano serijo 3RS17. Releji SIRIUS - program za vse primere.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
