Siemens 3RW4047-2BB05 3RW40472BB05 mehki zaganjalnik Moč motorja pri 400 V 55 kW 600 V Nazivni tok 106 A

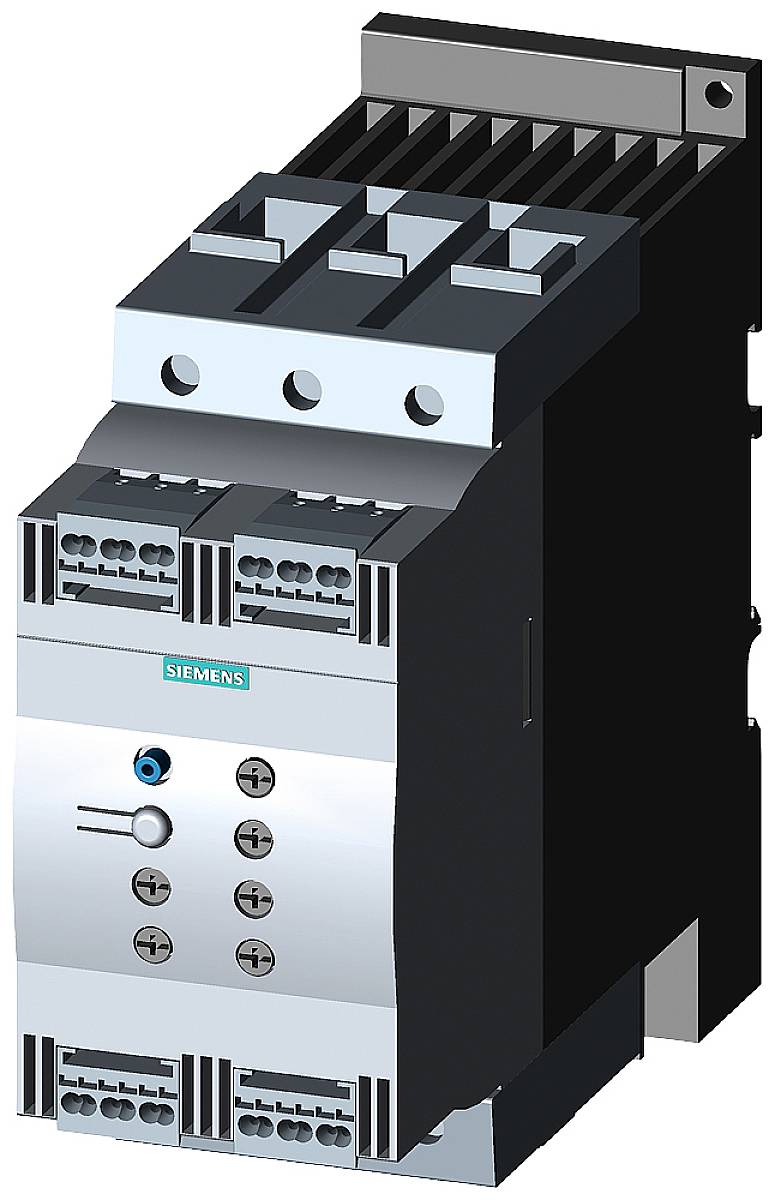

Siemensov električni kontaktor, model sirius-model_3TF54, za industrijsko uporabo, z priključnimi sponkami zgoraj in spodaj.

Slika je simbolična

Odprt električni razdelilnik prikazuje različne elektronske komponente in žičenja, ki se uporabljajo za krmiljenje naprav.

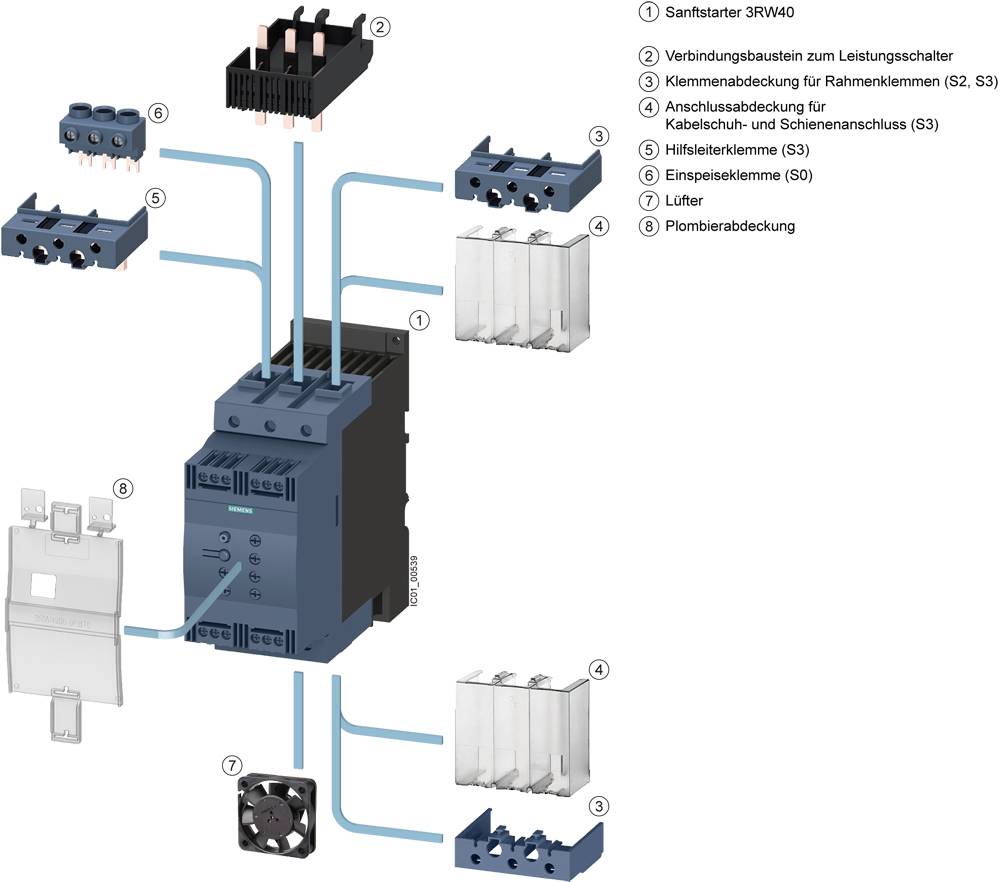

'Razstavni prikaz mehkega zaganjača 3RW40 s številčenimi komponentami: glavna naprava, povezovalni deli, sponke, pokrov priključkov in ventilator.'

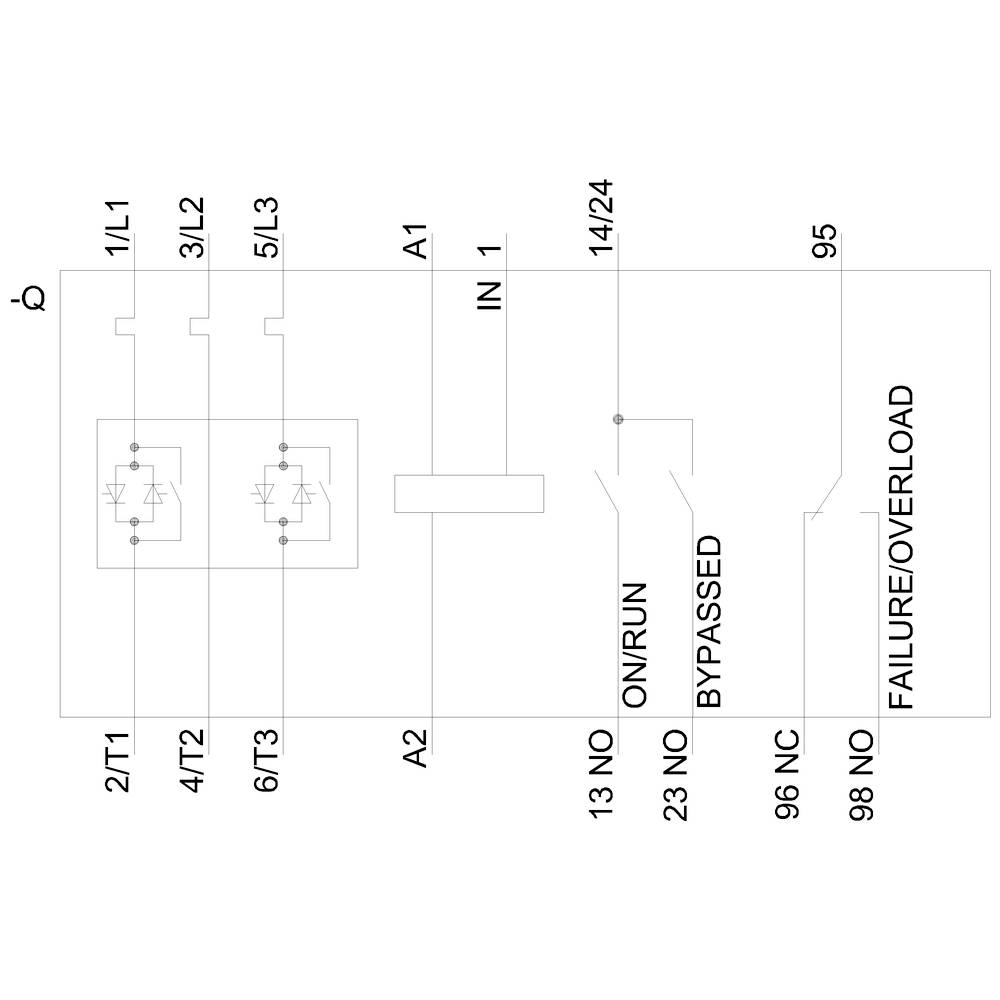

Električna shema sistema s priključkoma IN 1 in FAILURE/OVERLOAD, prikazuje kontakte 13 NO, 23 NO, 96 NC, 98 NC.

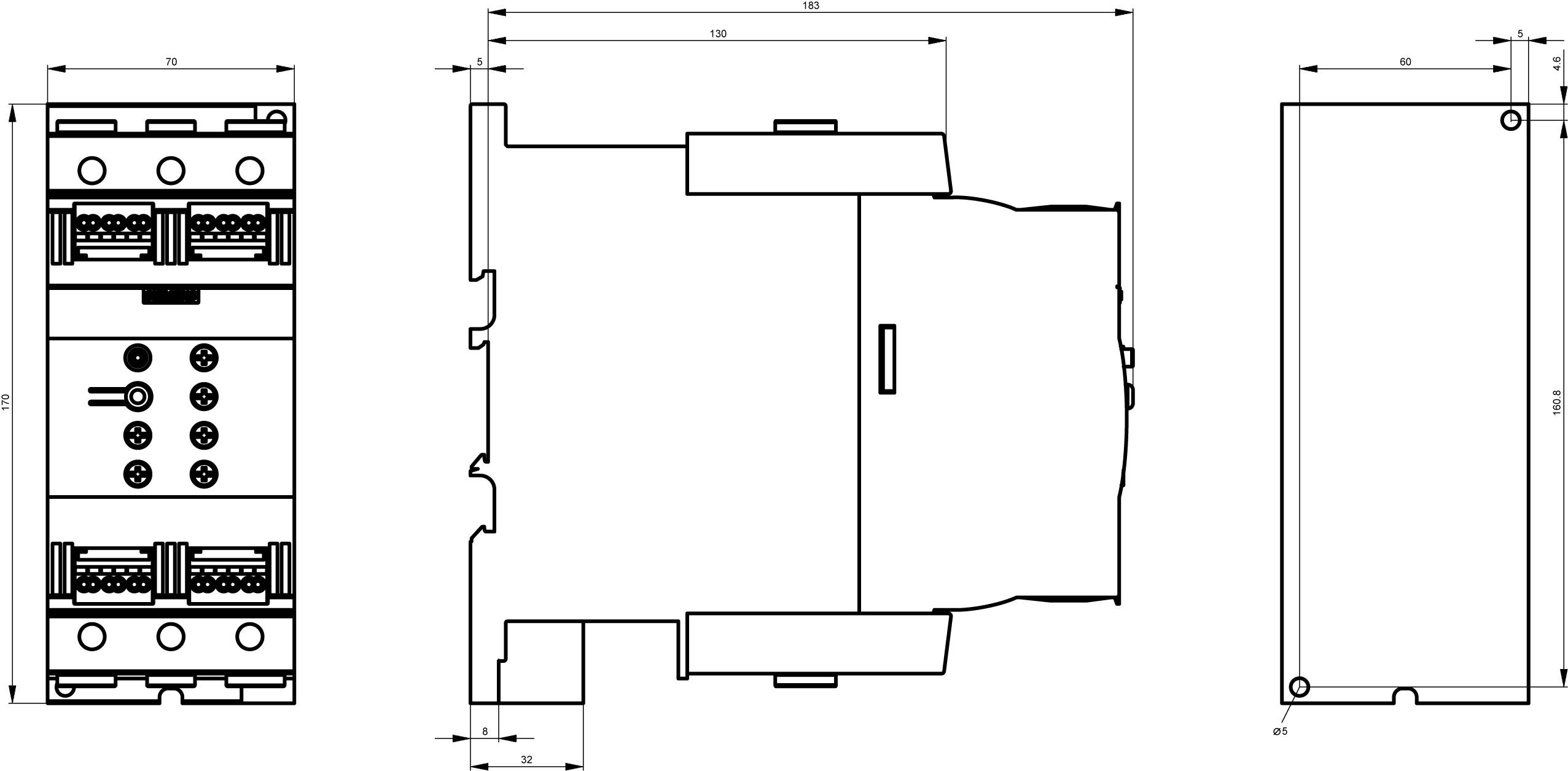

Tehnična risba električnega stikala s sprednjo, stransko in pogled od zgoraj. Prikazuje mere in pritrdilne točke.

1/5

Slika je simbolična

Podatkovni list izdelka (PDF)

Dostava tor, 6.10.

Število

kos - zaloga Nemčija

Skupaj (1825,00 € / Kos)

1825,00 €

z DDV

Samo 90,00 €

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta zaščite: IP00
Vrsta pritrditve: vijak in zaskočno pritrjevanje
Število stikov NO: 2
Število menjalnikov: 1
Velikost S3
Delovna frekvenca: 50/60 Hz
Izolacijska napetost: 600 V.

Vrsta izdelka: mehki zaganjalnik

Moč motorja pri 400 V: 55 kW

Nazivna napetost: 600 V

Izvedba: Vijačni priključek

Proizv. št. delov: 3RW40472BB05

Nazivni tok: 106 A

Nazivni tok - zaokrožen: 106 A

Vrsta: 3RW4047-2BB05

Mere: (Š x V x G) 70 x 170 x 190 mm

Širina: 70 mm

Višina: 170 mm

Globina: 190 mm

Maks. temperatura: +60 °C

Min. temperatura: -25 °C

: Single direction

: 24-24 V

: 24-24 V

: 24-24 V

: IP00

: Other

: 106 A

: 55 kW

: 40 °C

: TRUE

: AC/DC

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1747680 Siemens 3RW4047-2BB05 3RW40472BB05 mehki zaganjalnik Moč motorja pri 400 V 55 kW 600 V Nazivni tok 106 A

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1747680 Siemens 3RW4047-2BB05 3RW40472BB05 mehki zaganjalnik Moč motorja pri 400 V 55 kW 600 V Nazivni tok 106 A

Opis

SIRIUS mehki zaganjalniki S3 106 A, 75 kW / 500 V, 40 ° C AC 400-600 V, 24 V AC / DC Vzmetne sponke Mehki zaganjalniki SIRIUS 3RW40 za standardne aplikacije za mehki zagon in zaustavitev trifaznih asinhronih motorjev. Brezstopenjski zagon, zmanjšanje trenutnih konic, izogibanje nihanju omrežne napetosti med zagonom, lajšanje omrežja, zmanjšanje mehanske obremenitve pogona, precejšen prostor in prihranke pri napeljavi v primerjavi z zaganjalniki starter-delta in frekvenčnimi pretvorniki, brez vzdrževanja in preprosto upravljanje. Integrirani bypass omogoča zelo kompaktno obliko in zagotavlja manj ogrevanja v krmilni omari. Inteligentne nadzorne funkcije ščitijo mehak zaganjalnik pred pregrevanjem in motor proti preobremenitvi. Poleg tega lahko med zagonom omejite tok na nastavljivo največjo vrednost. Integrirana daljinska ponastavitev vam omogoča hitro in enostavno odpravljanje napak na daljavo. Svetovna dovoljenja (npr. IEC in UL / CSA) tudi za potencialno eksplozivne aplikacije (ATEX ali IEC Ex). Mehki zaganjalniki 3RW so na voljo za omrežja do 690 V v širokem območju moči z različnimi napetostmi krmilne napetosti in v celotni povezavi z vijakom in vzmetjo. Za 3RW30 / 40 obstajajo dodatne različice z napajalno napetostjo 24 V. Nekateri od 3RW40 do velikosti S3 kot tudi vsi 3RW44 ponujajo tudi termistorsko zaščito motorja. Z dodatnim priključnim modulom lahko mehke zaganjalce pritrdite na odklopnike, tudi pri variantah z vzmetno povezavo. Izbirni ventilator omogoča še bolj gosto konstrukcijo v krmilni omari. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
