Name: Siemens 3RW5516-3HA04 3RW55163HA04 mehki zaganjalnik Moč motorja pri 400 V 15 kW Moč motorja pri 230 V 7.5 kW 200 V, 480
Brand: Siemens
SKU: 2864583
Availability: BackOrder

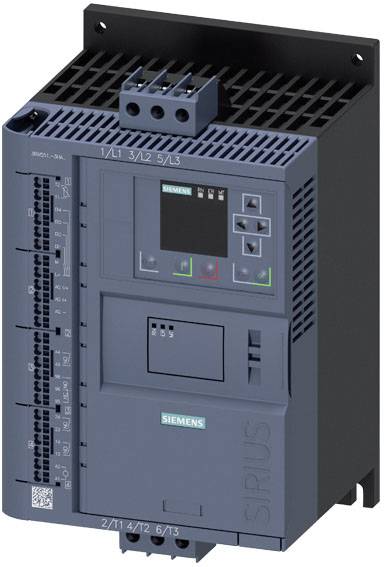

Industrijska stikalna naprava Siemens v sivi ohišju, namenjena krmiljenju električnih motorjev. Na sprednji strani zaslon in upravljalni elementi.

Industrijski električni razdelilnik z več kabli in krmilnimi napravami, ki prikazuje zapletene električne povezave v tehničnem prostoru.

'Električna shema mehkega zaganjalnika 3RW55 s številčenjem komponent: zagonski način, komunikacijski moduli, poklopni pokrov, pokrovi ventilatorja, pokrovi priključkov, vstavljive osi, komplet za montažo vrat IP65, povezovalni kabli.'

Enostavni fazni načrt z releji in stikali, prikazuje povezave med zagonskimi in ustavitvenimi tipkami, relejem 1L, 2T, 3L in drugimi priključki.

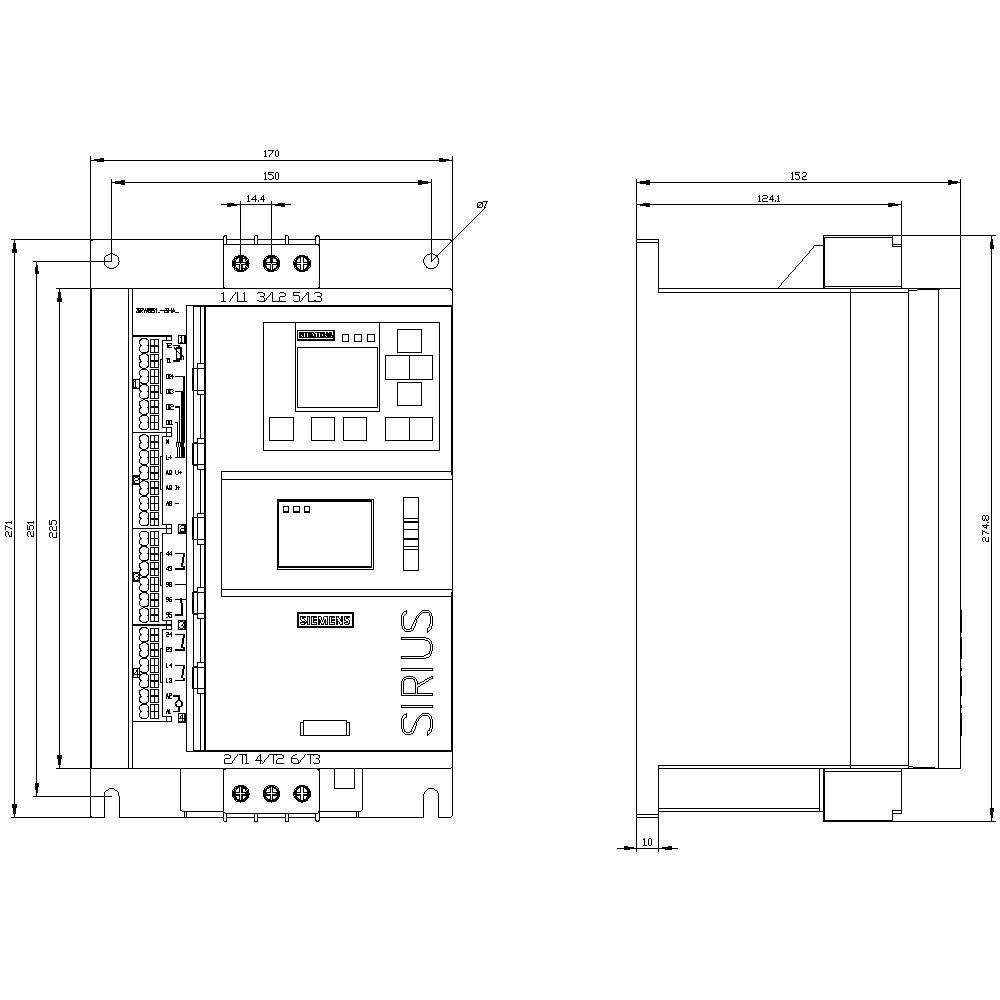

Tehnična risba električnega stikala spredaj in s strani, z natančnimi merami v milimetrih.

1/5

Slika je simbolična

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava čet.,19.11.

Število

Set (i) - zaloga Nemčija

Skupaj (1875,00 € / Kos)

1875,00 €

z DDV

Samo 90,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Delovna frekvenca: 50/60 Hz
Vrsta pritrditve: vijačna pritrditev
Prenapetostna odpornost: 6 kV
Vrsta zaščite: IP20
Izolacijska napetost: 480V
Število digitalnih vhodov: 4
Zasnova zaščite motorja: elektronska, sprožitev v primeru toplotne preobremenitve motorja
Zasnova digitalnih izhodov: 3 zaščitni kontakti (NO) / 1 preklopni kontakt (CO)

Napetost motorja: 200-480 V

Vrsta izdelka: mehki zaganjalnik

Priključni tok: 32 A

Moč motorja pri 230 V: 7.5 kW

Moč motorja pri 400 V: 15 kW

Nazivna napetost: 200 V
480 V

Proizv. št. delov: 3RW55163HA04

Nazivni tok: 32 A

Nazivni tok - zaokrožen: 32 A

Vrsta: 3RW5516-3HA04

Čas izteka: 360 s

Mere: (Š x V x G) 170 x 275 x 152 mm

Priključek: vijačni

Širina: 170 mm

Višina: 275 mm

Globina: 152 mm

Maks. temperatura: +60 °C

Min. temperatura: -25 °C

UKCA: da

Različice(Vse cene so z DDV)

Moč motorja pri 230 V

Moč motorja pri 400 V

Nazivna napetost

Nazivni tok - zaokrožen

Siemens 3RW3026-1BB14 3RW30261BB14 mehki zaganjalnik Moč motorja pri 400 V 11 kW Moč motorja pri 230 V 5.5 kW 200 V, 480 V Nazivni tok 25 A

Št. izdelka:2864143

Dostava pon.,2.11.

3 Set (i) - zaloga NemčijaConrad Electronic

5.5 kW

11 kW

200 V

25 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

445,00 €^*

Siemens 3RW4028-1BB14 3RW40281BB14 mehki zaganjalnik Moč motorja pri 400 V 18.5 kW Moč motorja pri 230 V 11 kW 200 V, 480 V Nazivni tok 38 A

Št. izdelka:2864144

Dostava pon.,2.11.

1 Set (i) - zaloga NemčijaConrad Electronic

11 kW

18.5 kW

200 V

38 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

795,00 €^*

Siemens 3RW5055-2AB04 3RW50552AB04 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 480 V Nazivni tok 143 A

Št. izdelka:2864145

Dostava čet.,19.11.

Conrad Electronic

37 kW

75 kW

200 V

143 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

2225,00 €^*

Siemens 3RW5055-2AB05 3RW50552AB05 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 600 V Nazivni tok 143 A

Št. izdelka:2864146

Dostava čet.,19.11.

Conrad Electronic

37 kW

75 kW

200 V

143 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

2449,00 €^*

Siemens 3RW5055-2AB14 3RW50552AB14 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 480 V Nazivni tok 143 A

Št. izdelka:2864147

Dostava čet.,19.11.

Conrad Electronic

37 kW

75 kW

200 V

143 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

2225,00 €^*

Siemens 3RW5055-2AB15 3RW50552AB15 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 600 V Nazivni tok 143 A

Št. izdelka:2864148

Dostava čet.,19.11.

Conrad Electronic

37 kW

75 kW

200 V

143 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

2449,00 €^*

Siemens 3RW5055-2TB04 3RW50552TB04 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 480 V Nazivni tok 143 A

Št. izdelka:2864149

Dostava tor.,9.2.2027

Conrad Electronic

37 kW

75 kW

200 V

143 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

2225,00 €^*

Siemens 3RW5055-2TB05 3RW50552TB05 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 600 V Nazivni tok 143 A

Št. izdelka:2864150

Dostava tor.,9.2.2027

Conrad Electronic

37 kW

75 kW

200 V

143 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

2449,00 €^*

Siemens 3RW5055-2TB14 3RW50552TB14 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 480 V Nazivni tok 143 A

Št. izdelka:2864151

Dostava čet.,19.11.

Conrad Electronic

37 kW

75 kW

200 V

143 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

2225,00 €^*

Siemens 3RW5055-2TB15 3RW50552TB15 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 600 V Nazivni tok 143 A

Št. izdelka:2864152

Dostava čet.,19.11.

Conrad Electronic

37 kW

75 kW

200 V

143 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

2449,00 €^*

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2864583 Siemens 3RW5516-3HA04 3RW55163HA04 mehki zaganjalnik Moč motorja pri 400 V 15 kW Moč motorja pri 230 V 7.5 kW 200 V, 480

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2864583 Siemens 3RW5516-3HA04 3RW55163HA04 mehki zaganjalnik Moč motorja pri 400 V 15 kW Moč motorja pri 230 V 7.5 kW 200 V, 480

Opis

Mehki zaganjalnik SIRIUS 200-480 V 32 A, AC/DC 24 V Vzmetne sponke SIRIUS 3RW55 visoko zmogljiv mehki zaganjalnik za zahtevne aplikacije za gladek zagon in zaustavitev trifaznih asinhronih motorjev.
Neskončno spremenljiv zagon, zmanjšanje tokovnih konic, izogibanje nihanju omrežne napetosti med zagonom, razbremenitev napajalnega omrežja, zmanjšanje mehanske obremenitve v pogonu, znaten prihranek prostora in ožičenja v primerjavi s zaganjalniki zvezda-trikot in frekvenčnimi pretvorniki, preklapljanje brez vzdrževanja in izjemno enostavno rokovanje. Integriran bypass omogoča zelo kompaktno zasnovo, varčuje z energijo in zagotavlja manj segrevanja v krmilni omarici. Inteligentne nadzorne funkcije varujejo mehki zaganjalnik pred pregrevanjem in motor pred preobremenitvijo. Poleg tega lahko omejite tok med zagonom na nastavljivo največjo vrednost. Zahvaljujoč 3-faznemu krmiljenju je še posebej primeren za velike izhode motorjev in korenska 3 vezja. Inovativni nadzor navora zagotavlja optimalen zagon motorja. Hiter in enostaven zagon s samodejnim parametriranjem ali pomočnikom za uporabo. V prihodnost usmerjeno načrtovanje vzdrževanja s spremljanjem stanja. Odstranljiv HMI z barvnim zaslonom za jasne izmerjene vrednosti in diagnostične prikaze. Svetovne odobritve (npr. IEC in UL/CSA).
Visokozmogljivi mehki zaganjalnik 3RW55 je na voljo za napajalne sisteme do 690 V v območju moči do 560 kW s krmilno napajalno napetostjo 24 V ali 110-250 V in dosledno z vijačnimi in vzmetnimi sponkami. Analogni izhod in termistorska zaščita motorja sta sestavni del visoko zmogljivega mehkega zaganjalnika.
Izbirni vtični komunikacijski moduli omogočajo povezavo preko PROFINET, PROFIBUS in Modbus TCP. Vgrajeni HMI modul lahko vgradite tudi v vrata krmilne omare.
Mehki zaganjalnik 3RW55 nadomešča preverjeno serijo 3RW44.
Mehki zaganjalnik SIRIUS 3RW5 - tako prilagodljiv kot vaša naloga.

Besedilo je strojno prevedeno.
