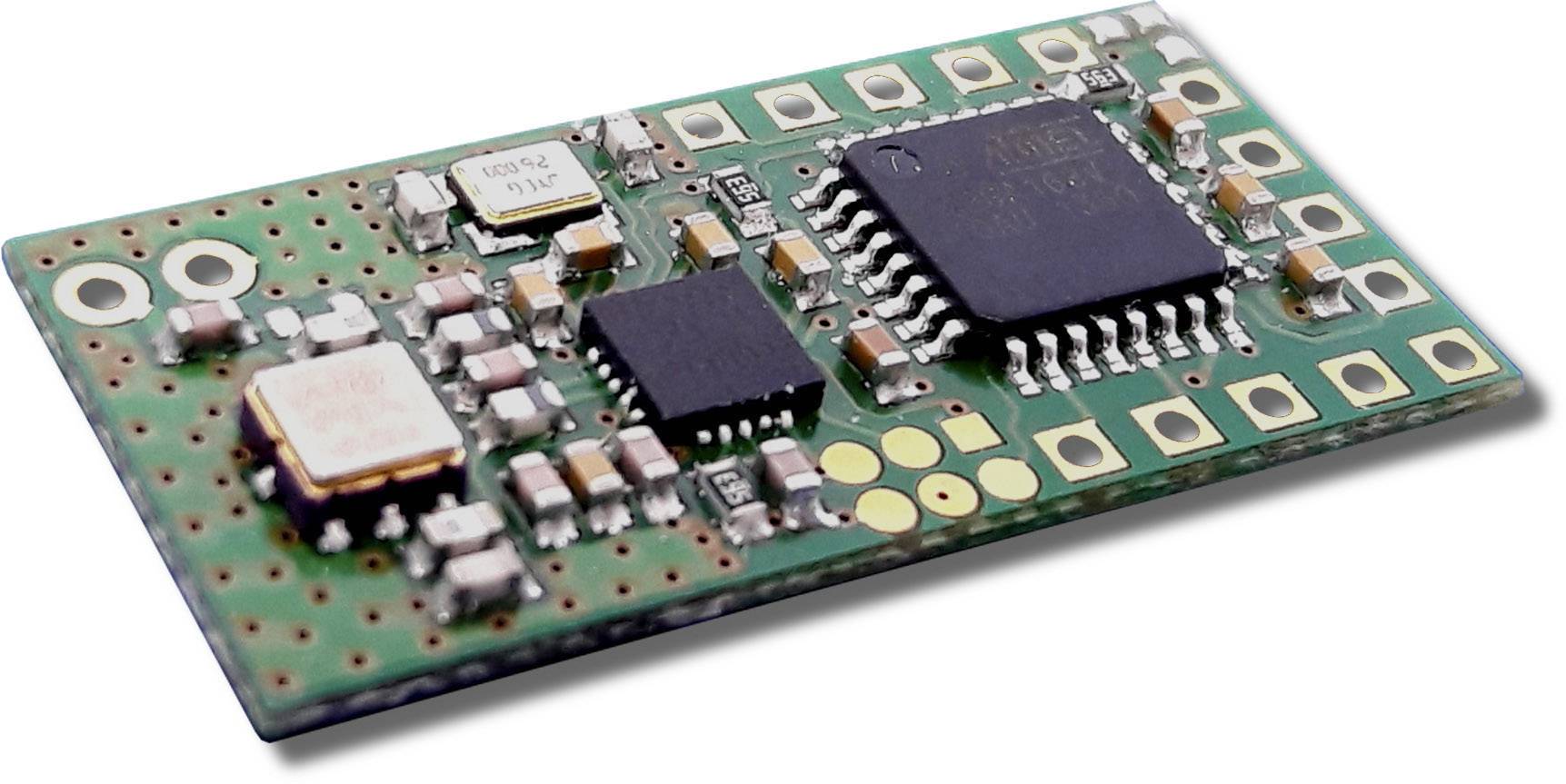

SVS Nachrichtentechnik CX-12 T oddajni modul Domet (maks. na prostem): 1000 m 2 V/DC, 3.6 V/DC
Ean:
Koda proizvajalca:
Št. izdelka:
100 kos - zaloga Nemčija
Kos (kos - zaloga Nemčija)
Prihranite
Cena embalaže (z DDV)
1
-
35,99 €
3
4% = 1,57 €
34,42 €
Količinski popusti - namig za prihranek
Prihranite 0,00 €
Število
Skupaj (35,99 € / Kos)
35,99 €
z DDV
Poudarki in podrobnosti
SVS Nachrichtentechnik CX-12 T oddajni modul Domet (maks. na prostem): 1000 m 2 V/DC, 3.6 V/DC
- Proizvedeno v Nemčiji
- Domet na prostem do 1000 m
- Nizka poraba toka
Tehnične specifikacije
- Vrsta izdelka
oddajni modul
- Vrsta
CX-12 T
- Delovna napetost
2 V/DC
3.6 V/DC
- Mere
(D x Š x V) 31.4 x 15.2 x 3 mm
- Višina
3 mm
- Dolžina
31.4 mm
- Širina
15.2 mm
- Izvedba
modul
1000 m
- Oddajna frekvenca
433,62 und 434,22 MHz
Dokumenti in prenosi
Navodila za uporabo in varnost
Navodila za uporabo in varnost 192431 SVS Nachrichtentechnik CX-12 T oddajni modul Domet (maks. na prostem): 1000 m 2 V/DC, 3.6 V/DC
Opis
Oddajniški modul CX-12 T omogoča prenos 4 digitalnih stanj in ene analogne vrednosti na radijski modul ali sprejemnik radijske serije SH-12.
Dokler je aktiven vsaj en digitalni vhod, oddajniški modul pošilja podatkovne pakete radijskemu sprejemniku. Štiri stanja digitalnega vhoda in analogna vrednost se prenašajo med GND in VCC z vsakim podatkovnim paketom. Deaktivacija digitalnega vhoda povzroči oddajanje izhodnega signala na sprejemnik, ki nato izklopi pripadajoči izhod. Modularna in kompaktna oblika z zatiči v 2,54 mm rešetki omogoča prilagodljivo uporabo v najrazličnejših aplikacijah.
Izhodi, na primer za krmiljenje LED in piezo diska, nudijo informacije o funkciji in vedenju prenosa ter stanje napajanja na oddajnem modulu in sprejemniku. Drugi izhod vsebuje informacije o kakovosti radijske povezave. Vrednost RSSI zadnjega prenosa je tukaj prikazana v analogni obliki na oddajnem modulu.
Za aplikacije, ki zahtevajo še posebej nizko porabo energije, se lahko izhod za zadrževanje VCC prekine z napajanjem ustrezne napeljave.
Radijski oddajniki radijske serije SH-12 delujejo z izjemno nizkimi motnjami zaradi svojih posebnih oddajnih lastnosti. Z neobčutljivim radijskim prenosom z izjemno kratkimi reakcijskimi časi lahko dosežemo območje več kot 1000 m.
Za močne ozkopasovne motnje ali uporabo več vzporednih radijskih sistemov lahko delovno frekvenco nastavite tako, da ustreza posameznim potrebam. Radijsko serijo SH-12 lahko upravljate enosmerno in dvosmerno. Z dvosmerno komunikacijo oddajnik samodejno prilagodi svoje vedenje prenosa kakovosti radijske povezave. Oddajniki so tovarniško programirani z zaporedno serijsko številko. To zagotavlja večjo varnost in vsak oddajnik je edinstven.
Besedilo je strojno prevedeno.
Dokler je aktiven vsaj en digitalni vhod, oddajniški modul pošilja podatkovne pakete radijskemu sprejemniku. Štiri stanja digitalnega vhoda in analogna vrednost se prenašajo med GND in VCC z vsakim podatkovnim paketom. Deaktivacija digitalnega vhoda povzroči oddajanje izhodnega signala na sprejemnik, ki nato izklopi pripadajoči izhod. Modularna in kompaktna oblika z zatiči v 2,54 mm rešetki omogoča prilagodljivo uporabo v najrazličnejših aplikacijah.
Izhodi, na primer za krmiljenje LED in piezo diska, nudijo informacije o funkciji in vedenju prenosa ter stanje napajanja na oddajnem modulu in sprejemniku. Drugi izhod vsebuje informacije o kakovosti radijske povezave. Vrednost RSSI zadnjega prenosa je tukaj prikazana v analogni obliki na oddajnem modulu.
Za aplikacije, ki zahtevajo še posebej nizko porabo energije, se lahko izhod za zadrževanje VCC prekine z napajanjem ustrezne napeljave.
Radijski oddajniki radijske serije SH-12 delujejo z izjemno nizkimi motnjami zaradi svojih posebnih oddajnih lastnosti. Z neobčutljivim radijskim prenosom z izjemno kratkimi reakcijskimi časi lahko dosežemo območje več kot 1000 m.
Za močne ozkopasovne motnje ali uporabo več vzporednih radijskih sistemov lahko delovno frekvenco nastavite tako, da ustreza posameznim potrebam. Radijsko serijo SH-12 lahko upravljate enosmerno in dvosmerno. Z dvosmerno komunikacijo oddajnik samodejno prilagodi svoje vedenje prenosa kakovosti radijske povezave. Oddajniki so tovarniško programirani z zaporedno serijsko številko. To zagotavlja večjo varnost in vsak oddajnik je edinstven.
Besedilo je strojno prevedeno.
Izvedba
- Prenos 4 digitalnih stanj in 1 analogne vrednosti 2-, 4-, 5- in 5-polne vrstice nožic, mreža 2,54 mm Vhodi: 1x digitalni: nastavitev frekvence 4x digitalni: D1 do D4 (npr. Gumbski vhodi) 1x analogni: napetost izhodi vrednosti: 2x digitalni: npr. za krmiljenje LED 1x digitalni: krmiljenje piezo diska 1x digitalni: krmiljenje nosilne podpore 1x analogni: filtrirani PWM signal sprejemnika RSSI 2 nastavljive frekvence varen in nizko moten signal za prenos radijski sistem s povratnimi funkcijami : 4 digitalni vhodi + 1 analogni vhod Poraba toka: oddajanje: 6,5 mA / stanje pripravljenosti: 0,1uA Temperaturno območje: -20 ° C do + 65 ° C
Obseg dostave
- Prenosni modul
- Navodila.
Namigi
Antena ni vključena
Primerni sprejemniki in moduli - glejte dodatno opremo.
Doseg prostega polja je dosežen le v optimalnih pogojih.
Achtung: Izdelki radijske serije SH-7 niso združljivi z izdelki radijske serije SH-12.
