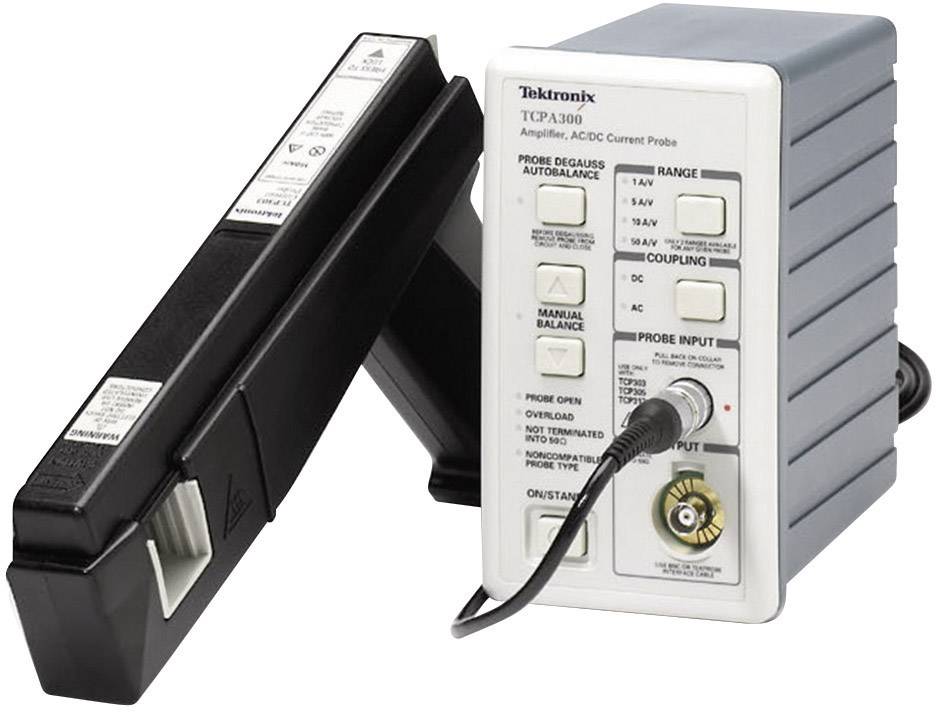

Tektronix TCP303 adapter za tokovne klešče 5 mA - 150 A razpon klešč 21 mm
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (7779,00 € / Kos)
7779,00 €
z DDV
Poudarki in podrobnosti
Tektronix TCP303 adapter za tokovne klešče Merilno območje A/AC (območje): 5 mA - 150 A Merilno območje A/DC (območje): 5 mA - 150 A
- N/A
- Območje odpiranja za tokovne klešče 21 mm
Tehnične specifikacije
- Pasovna širina DC-15MHz
- Čas vzpona<= 3,5 ns
- Dolžina kabla 2m
- 150A DC
- 500A impulzni vrh
- Natančnost enosmernega toka (pri 23 °) + -1%
- najmanjši merljivi tok 5mA
- Ločljivost: 50 A / V, 5 A / V
- Tip povezave A: krokodilove sponke.
- Območje odpiranja za tokovne klešče
21 mm
- Vrsta izdelka
adapter za tokovne klešče
- Priključek B
BNC moški konektor
delovni standardi (lastni)
- Območje merjenja A/AC min
5 mA
- Območje merjenja A/AC maks.
150 A
- Osnovna natančnost
± 3 %
- Območje merjenja A/DC min.
5 mA
- Območje merjenja (A/DC maks.
150 A
- Mere
(D x Š x V) 26.8 x 4.1 x 15.6 cm
- Merjenje električnega toka
AC/DC
- Merilna kategorija
CAT II 600 V
CAT III 300 V
- Teža
0.66 kg
- Frekvenca (maks.)
15 MHz
- Širina
4.1 cm
- Višina
15.6 cm
- Dolžina
26.8 cm
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 1171298 Tektronix TCP303 adapter za tokovne klešče 5 mA - 150 A razpon klešč 21 mm
Navodila za uporabo in varnost
Navodila za uporabo in varnost 1171298 Tektronix TCP303 adapter za tokovne klešče 5 mA - 150 A razpon klešč 21 mm
Opis
Seriji TCP300 in TCP400 za merjenje izmeničnega / enosmernega toka vključujeta zelo razvite sisteme za merjenje toka za današnje zahteve na področju merjenja toka. Ko so na osciloskope Tektronix povezani z vmesniki TEKPROBE Level II, TekConnect (s TCA-BNC) ali TekVPI (s TPA-BNC), trenutne meritve in izračuni postanejo enostavni in enostavni.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Dolžina kabla sonde 2 m.
Obseg dostave
- Tektronix TCP303 adapter za tokovne klešče 5 mA - 150 A razpon klešč 21 mm
Namigi
Ojačevalnik TCPA300 je potreben za delovanje. Ni vključen.
