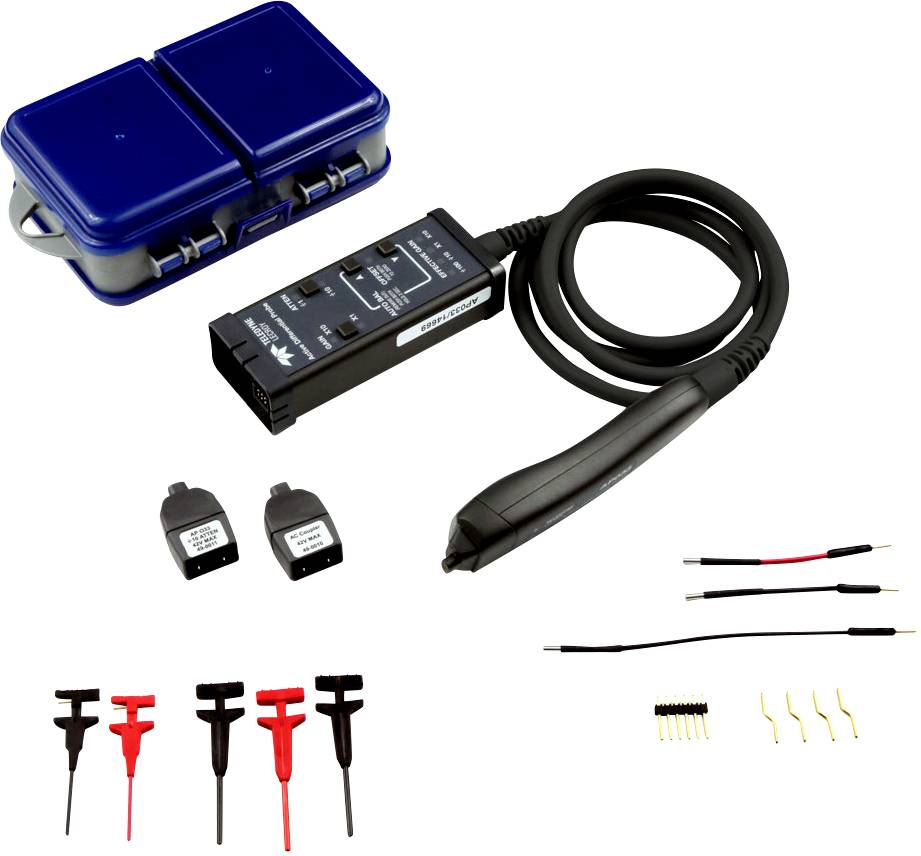

Teledyne LeCroy AP033 diferencialna merilna sonda 500 MHz 10:1

Popolnoma integriran: Z vmesnikom ProBus ™ AP033 postane sestavni del osciloskopa. Občutljivost in odmik sonde lahko nadzirate s sprednjo ploščo osciloskopa, sprednjo ploščo sonde ali prek ukazov daljinskega upravljanja (GPIB ali RS-232). Občutljivost, odmik, vhodna kapacitivnost in skupni razpon napetosti so prikazani na zaslonu osciloskopa. Pri uporabi digitalnega osciloskopa LeCroy ni potrebno zunanje napajanje.

Širok dinamični razpon: AP033 ponuja območje občutljivosti od ojačanja x10 do ÷ 10 slabljenja (celo ÷ 100 z atenuatorjem za pripenjanje) za različne signale. Občutljivost lahko nenehno prilagajate od 200 µV / div do 1 V / div, kadar se uporablja z LeCroy osciloskopom.

Za visoko občutljivost sta izbrana ojačitev x10 in oslabitev ÷ 1. To ustvari vhodni hrup 4 nV / √Hz, skupni napetostni razpon ± 5 V (CMVR) in diferencialni odmik enosmernega toka ± 400 mV. Pri nižji občutljivosti se izbere ojačanje x1 in oslabitev ÷ 10, kar vodi v ± 50 V CMVR in diferencialno odmik ± 4 V.

Ko je izbrana dušilna ÷ 10, je vhodna kapaciteta le 2 pF / stran (razlika 1 pF). Faktor odklona od 2 mV / div do 1 V / div je mogoče doseči z le 2 pF / stransko vhodno kapacitivnostjo in ± 50 V CMVR.
