VOLTCRAFT PP-420 merilna sonda izoliran, raven 200 MHz 1:1, 10:1 600 V
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Kos (kos - zaloga Nemčija)
Prihranite
Cena embalaže (z DDV)
1
-
17,99 €
3
5% = 0,89 €
17,10 €
Količinski popusti - namig za prihranek
Prihranite 0,00 €
Število
Skupaj (17,99 € / Kos)
17,99 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
Sonda VOLTCRAFT PP-420 200 MHz 10:1 10 MΩ 14,5 - 17,5 pF 600 V 1,3 m
- Dušenje: 1:10
- Vhodna upornost: 1 MΩ: 10 MΩ
- Vhodna kapacitivnost: 1X: 85 pF – 115 pF, 10X: 14,5 pF – 17,5 pF
- Sistemska pasovna širina: 1X: 6 MHz, 10X: 200 MHz
- Območje kompenzacije: 10X: 5 pF – 30 pF
- Največja vhodna obratovalna napetost: 1X: ≤ 200 V pk, 10X: ≤ 600 V pk
- Varnost: IEC-61010 CAT II 1X: 150 V AC, 10X: 300 V AC
Tehnične specifikacije
- Vrsta izdelka
merilna sonda
- Pasovna širina
200 MHz
- Faktor dušenja
1:1
10:1
- Nazivna napetost
600 V
- Vhodna kapaciteta
17.5 pF
delovni standardi (lastni)
- Teža
55 g
- Dolžina kabla
1.3 m
- Merilna kategorija
CAT II 600 V
- Vtič - posebnosti
izoliran
raven
- Embalaža brez plastike
embalaža brez plastike
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3804134 VOLTCRAFT PP-420 merilna sonda izoliran, raven 200 MHz 1:1, 10:1 600 V
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3804134 VOLTCRAFT PP-420 merilna sonda izoliran, raven 200 MHz 1:1, 10:1 600 V
Garancijski pogoji
Garancijski pogoji 3804134 VOLTCRAFT PP-420 merilna sonda izoliran, raven 200 MHz 1:1, 10:1 600 V
Opis

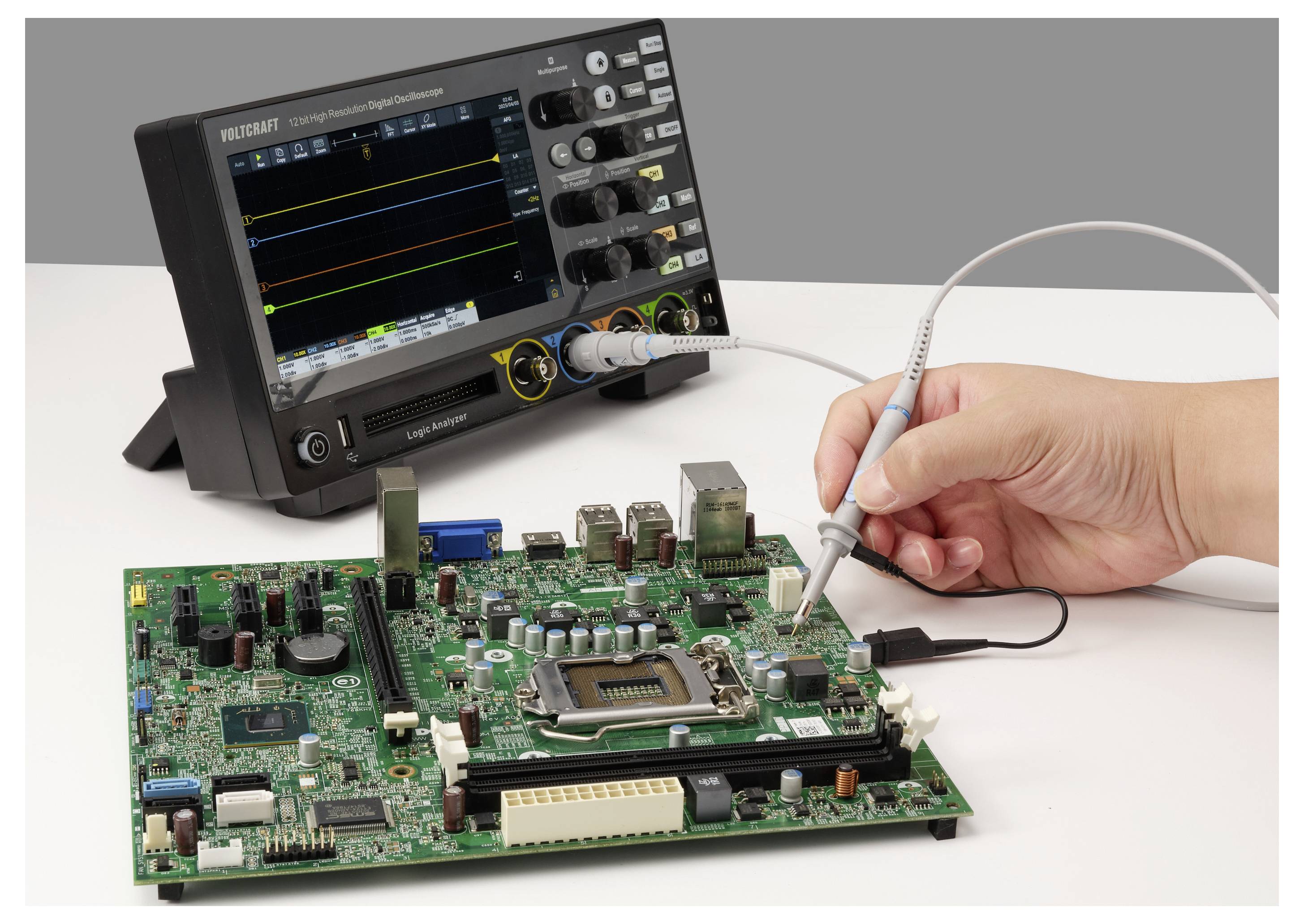

Sonda VOLTCRAFT PP-420, kalibrirana po tovarniškem standardu (brez certifikata), je zasnovana za podrobne naloge analize signalov v sektorju B2B. Zagotavlja pasovno širino do 200 MHz v načinu 10X na združljivih osciloskopih.
Nastavljivo blaženje
Z možnostjo preklapljanja med razmerjem delilnika 1:1 in 10:1 se lahki model s težo 55 g prilagodljivo prilagodi posameznim zahtevam glede merjenja. V načinu 10X je največja vhodna delovna napetost 600 V pk, kar omogoča širok razpon nivojev signala.
Varna gradnja
Glava sonde je opremljena z 1,3 metra dolgim kablom in ravnim, izoliranim vtičem. Klasifikacija v skladu z merilno kategorijo CAT II (600 V za 10X) nudi potrebno raven električne varnosti za komercialno uporabo.
Preprost stik
Senzor je prilagojen osciloskopu prek kompenzacijskega območja od 5 do 30 pF. Priloženi komplet s kaveljčkom, konico integriranega vezja, desetimi označevalnimi obroči, nastavitvenim orodjem in ozemljitvenim kablom podpira strukturirano delo na testnih vezjih.
Besedilo je strojno prevedeno.
Nastavljivo blaženje
Z možnostjo preklapljanja med razmerjem delilnika 1:1 in 10:1 se lahki model s težo 55 g prilagodljivo prilagodi posameznim zahtevam glede merjenja. V načinu 10X je največja vhodna delovna napetost 600 V pk, kar omogoča širok razpon nivojev signala.
Varna gradnja
Glava sonde je opremljena z 1,3 metra dolgim kablom in ravnim, izoliranim vtičem. Klasifikacija v skladu z merilno kategorijo CAT II (600 V za 10X) nudi potrebno raven električne varnosti za komercialno uporabo.
Preprost stik
Senzor je prilagojen osciloskopu prek kompenzacijskega območja od 5 do 30 pF. Priloženi komplet s kaveljčkom, konico integriranega vezja, desetimi označevalnimi obroči, nastavitvenim orodjem in ozemljitvenim kablom podpira strukturirano delo na testnih vezjih.
Besedilo je strojno prevedeno.

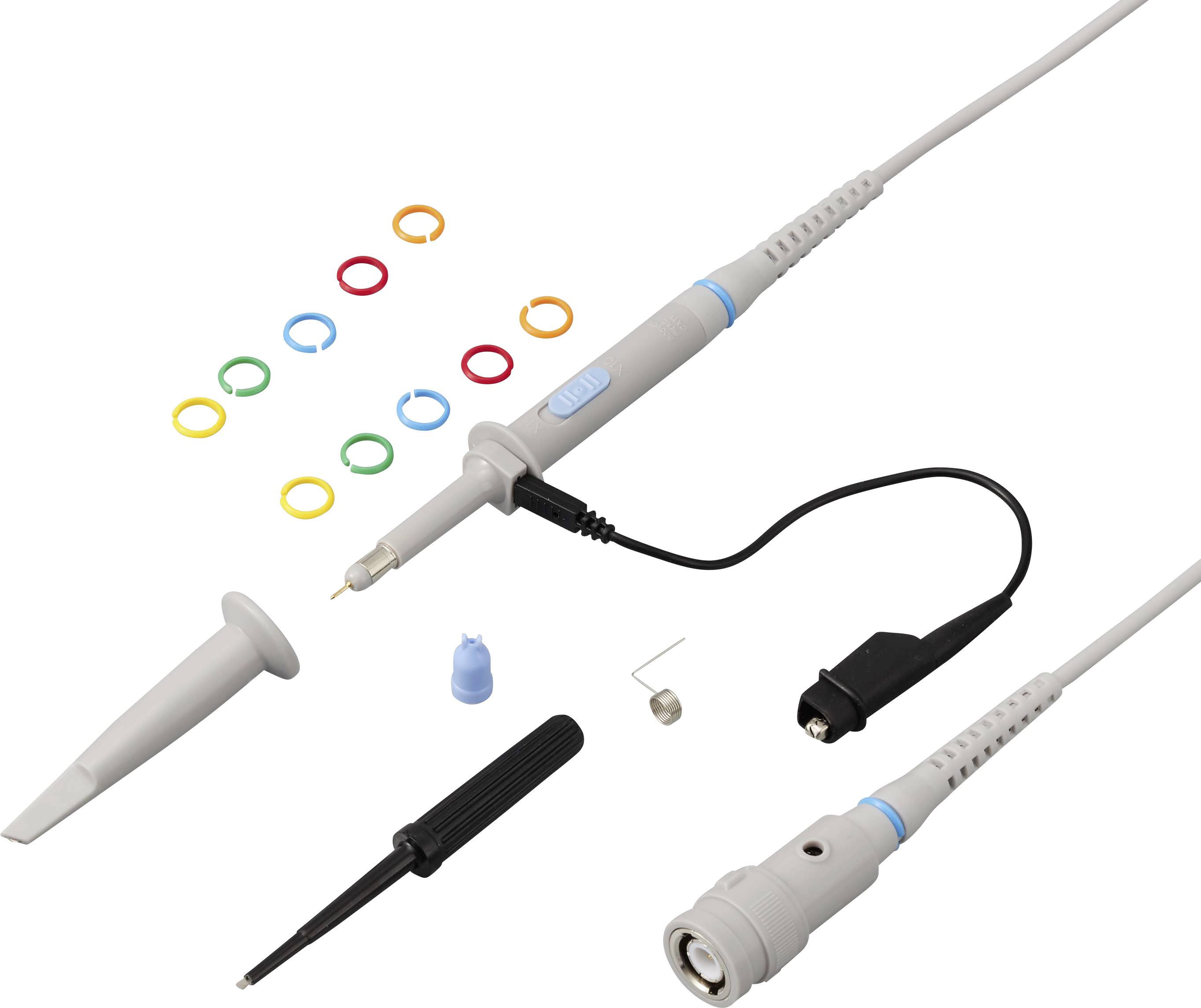

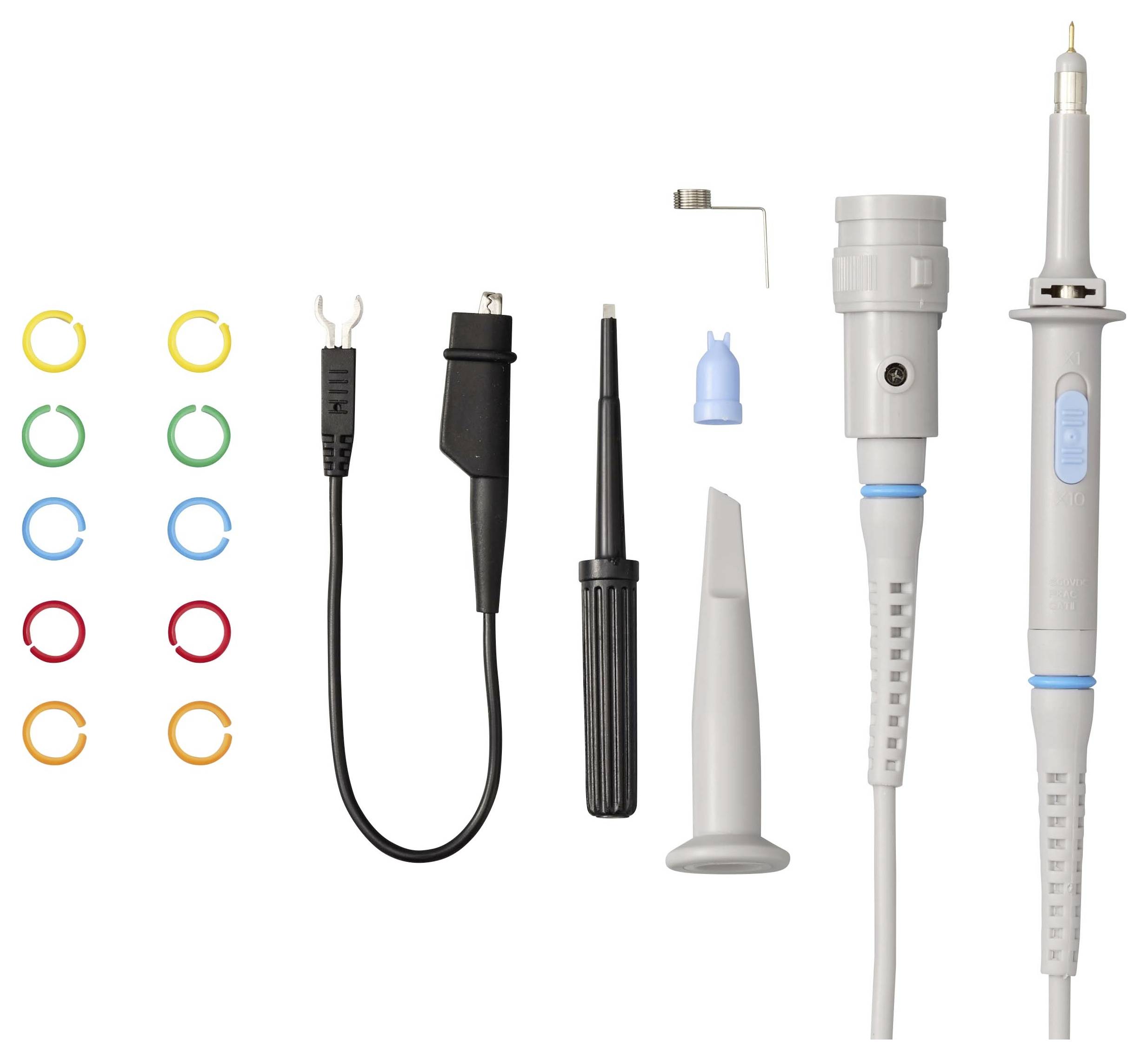

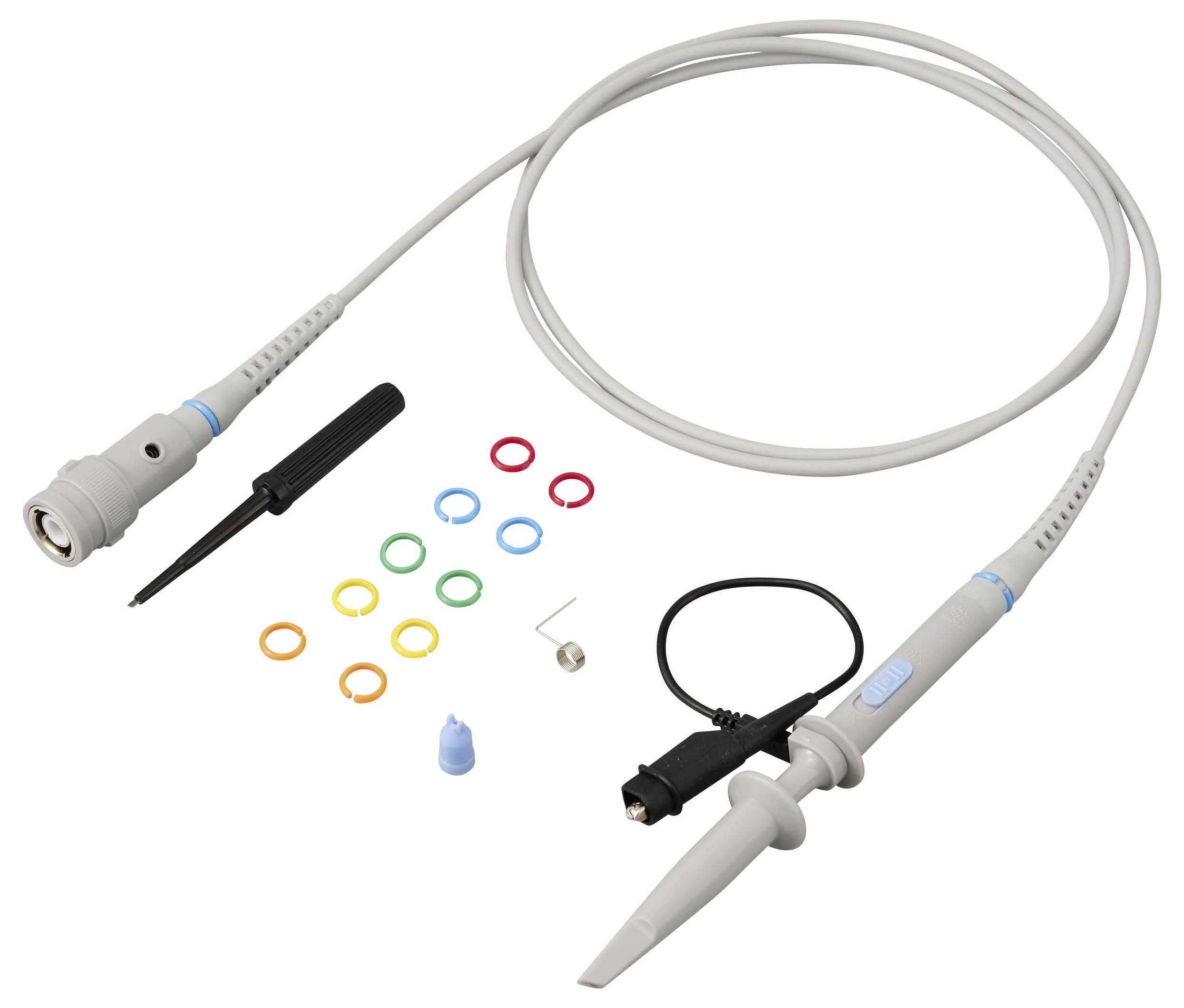

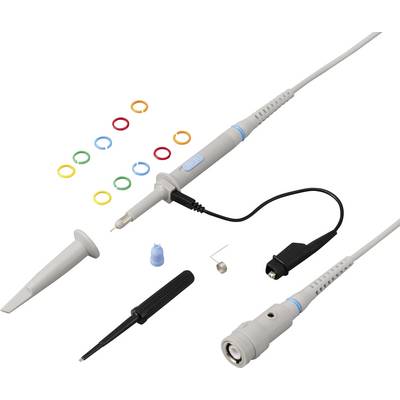

Obseg dostave
- Glava sonde, kaveljčkasta konica in ozemljitveni kabel s krokodilsko sponko
- ozemljitvena vzmet
- 10 označevalnih obročev
- vrh IC
- Orodje za nastavitev sonde
