Name: tester optičnih vlaken PCE-OFT 10 PCE Instruments omrežje
Brand: PCE Instruments
SKU: 3841680
Availability: InStock

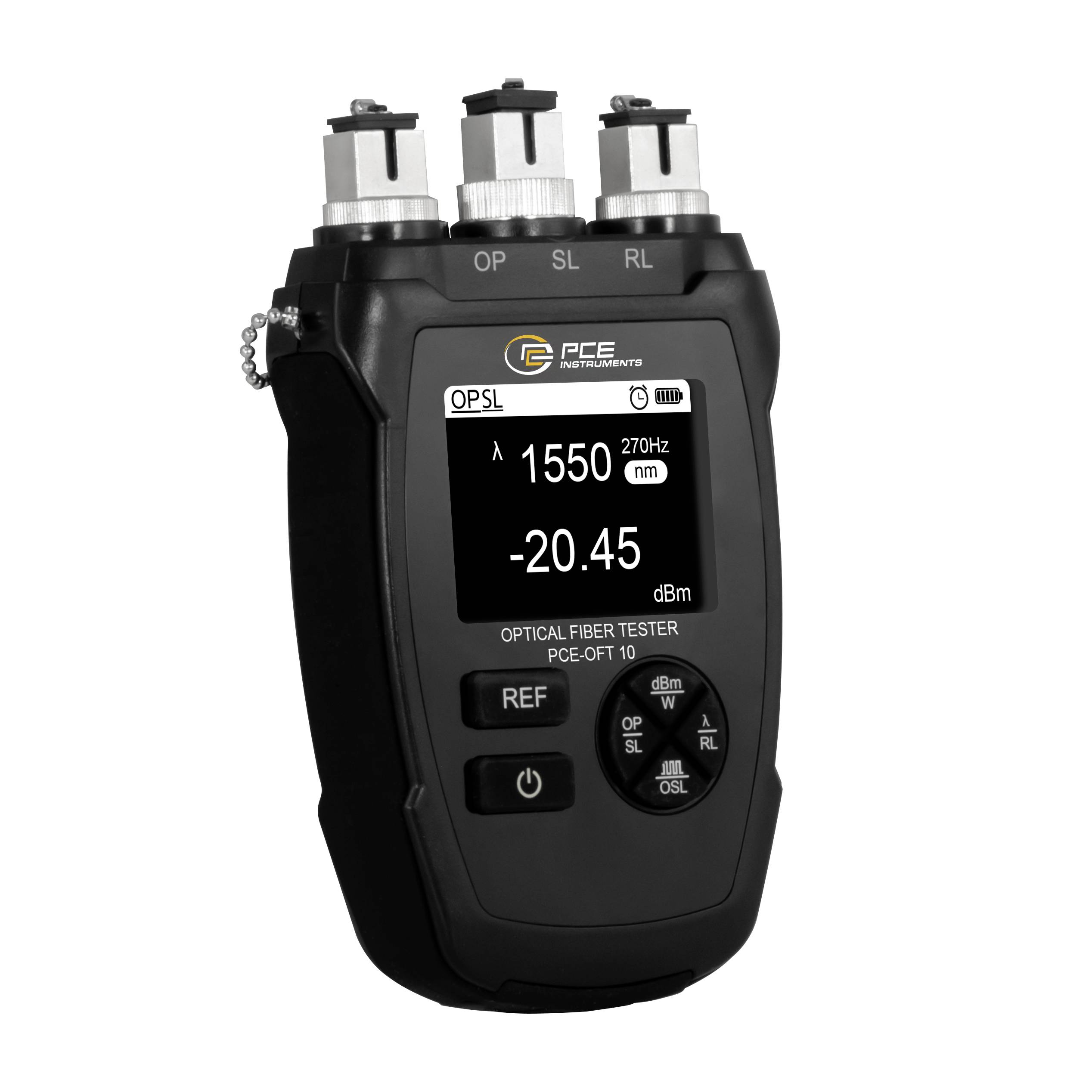

Prenosni optični tester vlaken PCE z valovno dolžino 1550 nm in merjenjem -20,45 dBm na zaslonu.

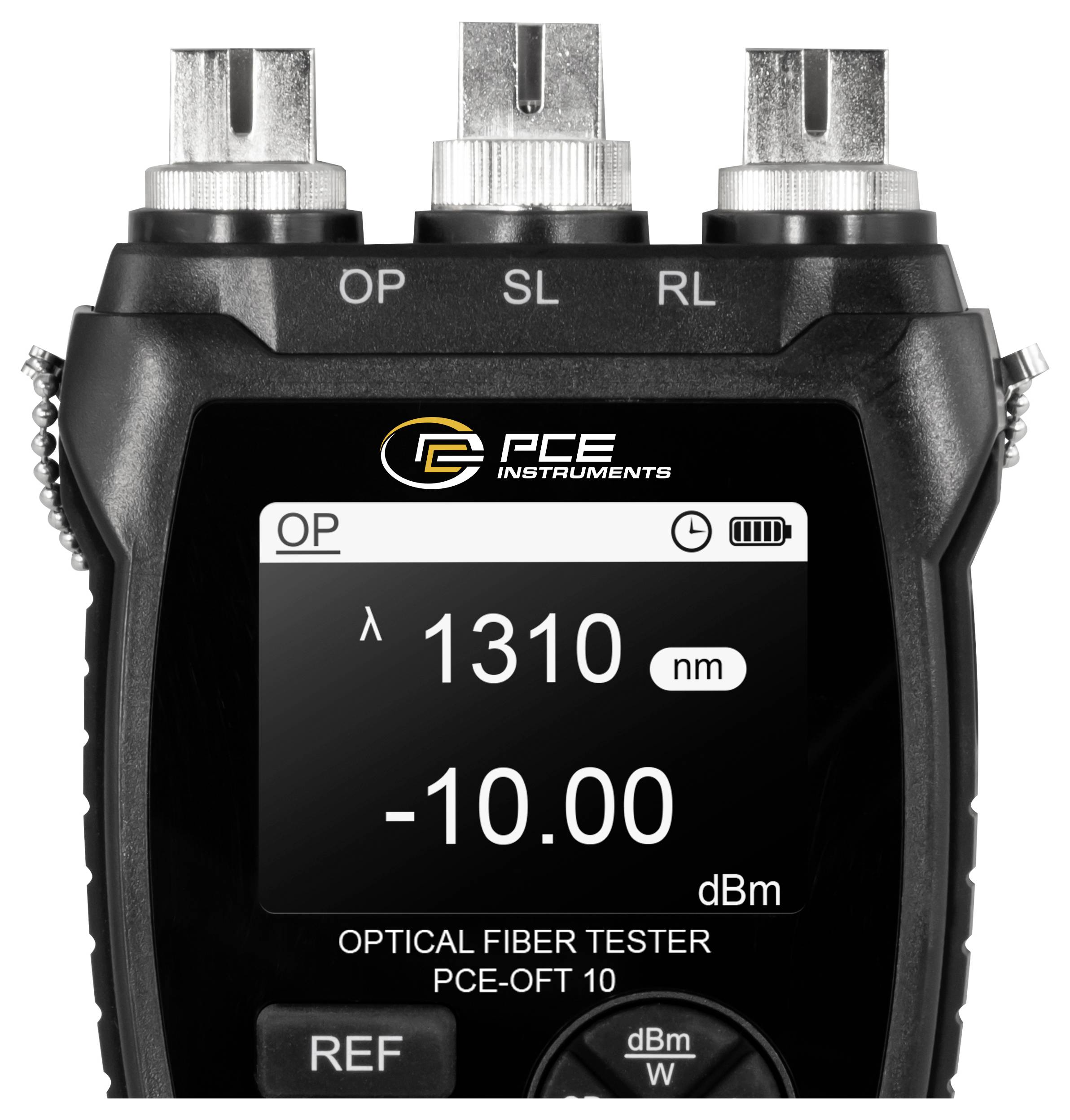

Prenosni optični testnik vlaken, ki prikazuje valovno dolžino 1310 nm in optično moč -10,00 dBm na zaslonu.

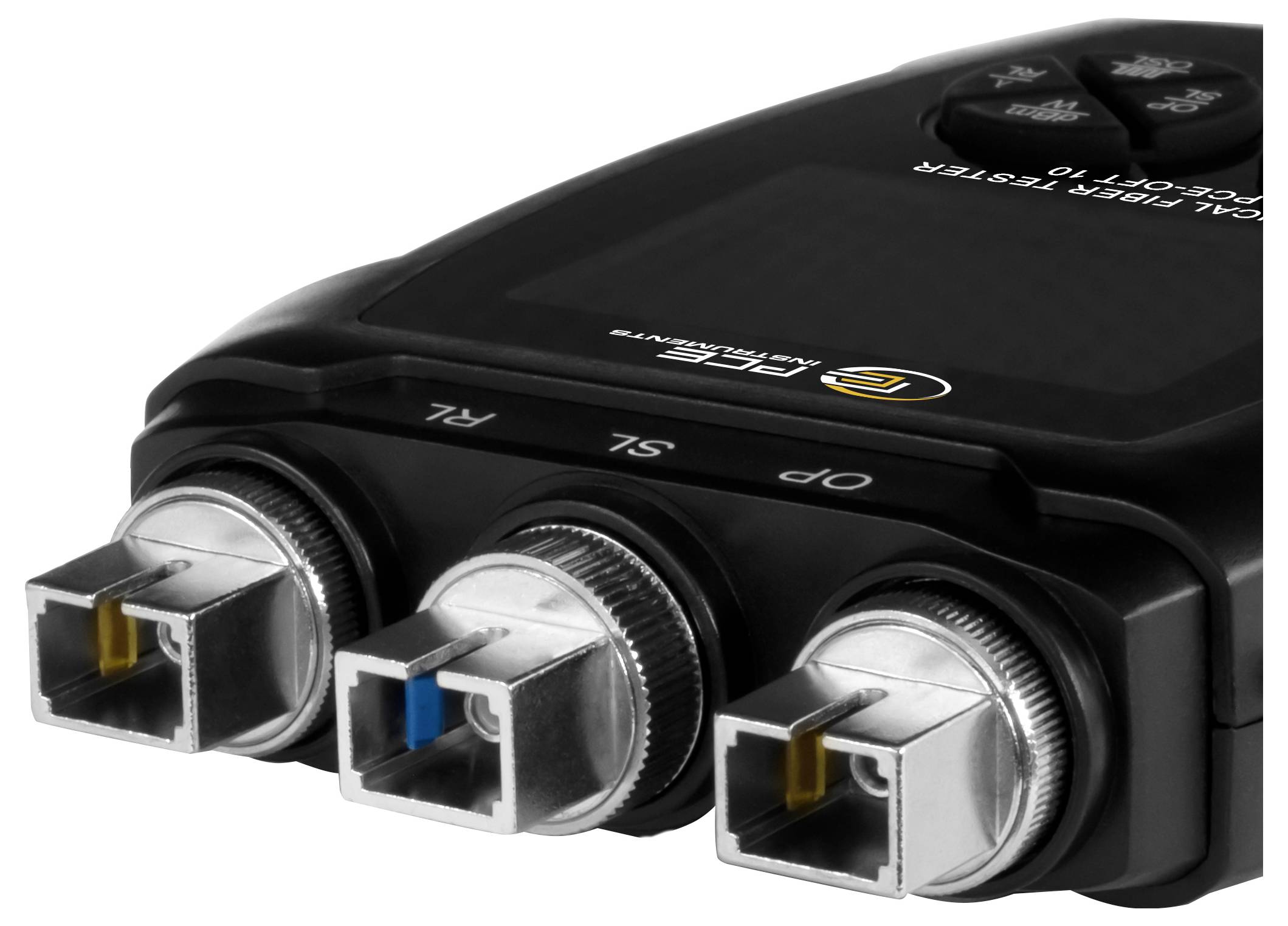

Detaljni pogled črne omrežne stikalne naprave s tremi vrati Ethernet na belem ozadju, ki prikazuje označena vrata za povezave LAN.

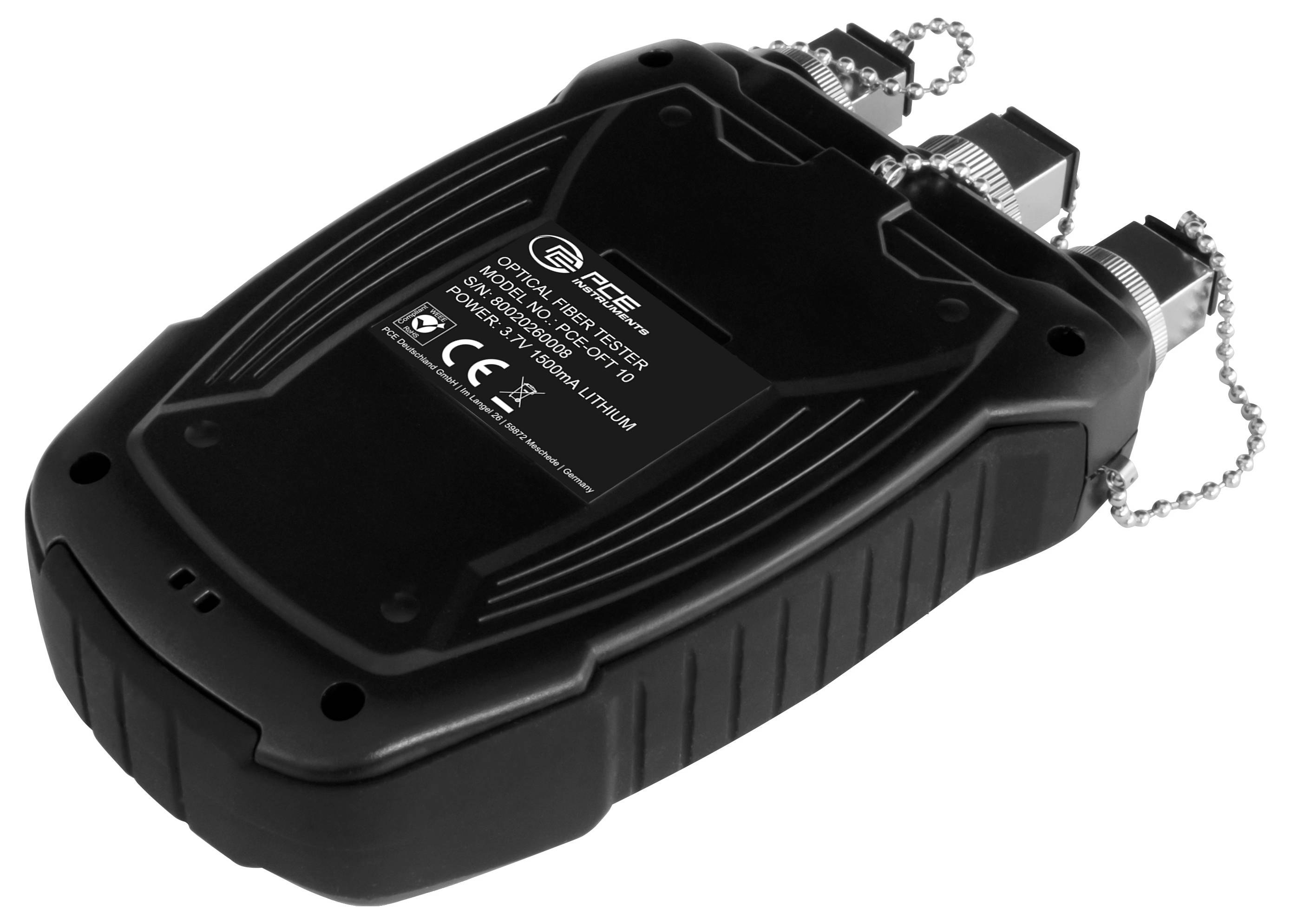

Črni ročni elektronski tester s priključki s pokrovko na verigi in oznako, prikazan na belem ozadju.

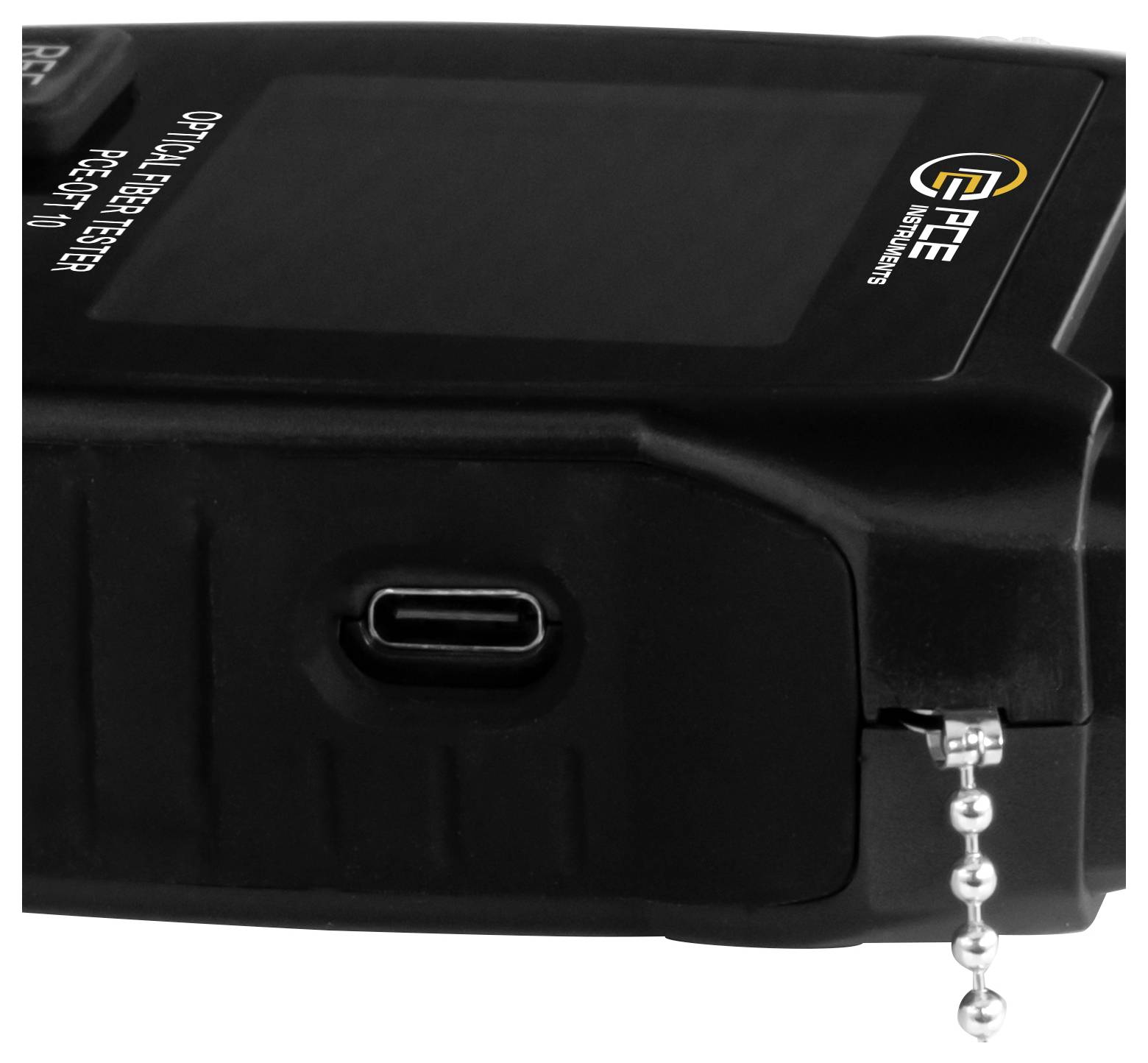

Nahajalni pogled črne naprave EPE Electronics z vhodom USB-C in vlekovnim verižcem na sprednji plošči.

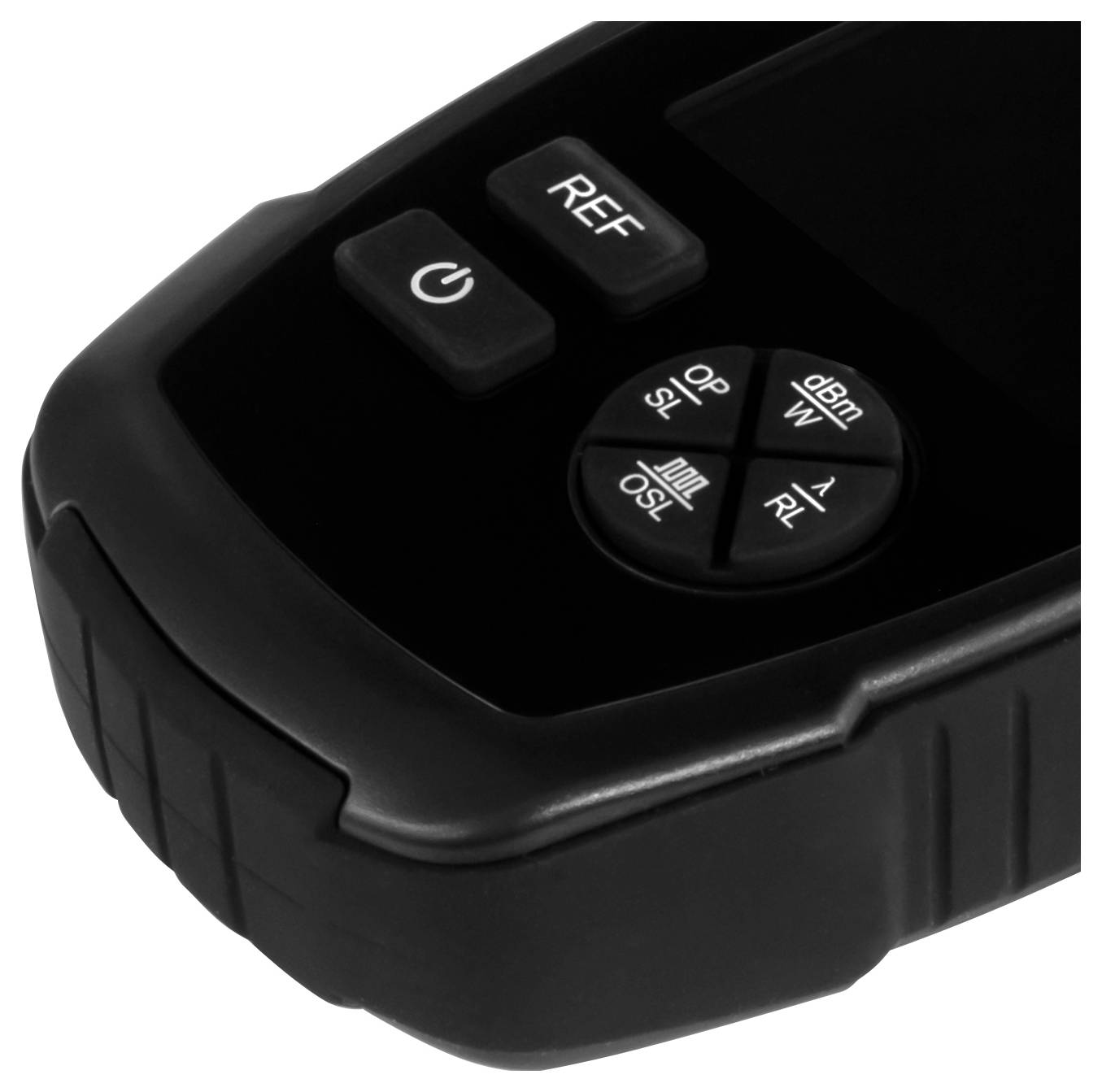

Bližnji pogled na črno ročno napravo z gumbom za napajanje, gumbom »REF« in štirismerno krmilno ploščo, označeno za nastavitve ali načine.

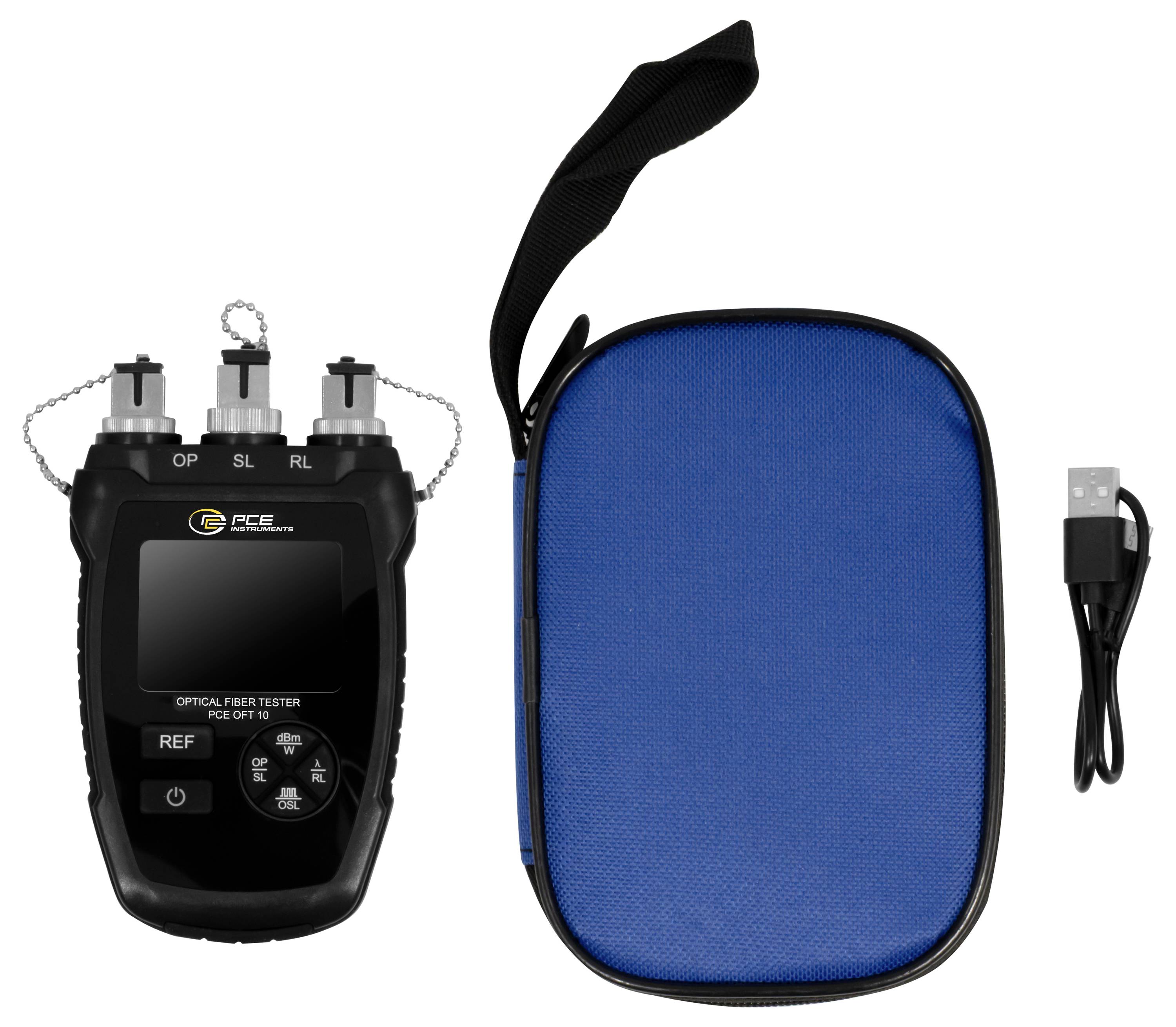

Ročni optični testni instrument za optična vlakna s pokritimi priključki, modra torba z zadrgo in USB kabel na belem ozadju.

1/7

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava pon.,2.11.

2 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (95,99 € / Kos)

95,99 €

z DDV

Samo 9,00 €

Na voljo samo 2 kos - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

PCE Instruments tester optičnih vlaken PCE-OFT 10 | Merilno območje -70 ... +10 dBm | Ločljivost 0,01 dBm | Enote dBm, Hz, nW

Optični merilnik moči (OP): 850 ... 1650 nm
Vir rdeče svetlobe RL (VFL): 650 nm
Optični vir svetlobe: 1310, 1550 nm
Polnilni vmesnik: USB tipa C
Združljivi konektorji: FC, SC in ST
Funkcija REF za relativno moč in vstavljeno izgubo
Kombinirana funkcija OPM in svetlobnega vira
Indikator nizke baterije

Tehnične specifikacije

Moč
Merilno območje -70 ... +10 dBm
Ločljivost 0,01 dBm
Splošni tehnični podatki
Enota(e): dBm, Hz, nW
Vrsta zaslona: barvni LC-zaslon
Velikost zaslona 2,3 palca
Vmesnik USB-C
Samodejni izklop po 30 minutah
Jezik menija: angleščina (ZDA), angleščina (VB)
Zaščitni razred (naprava) IP20
Napajanje 5 V DC (USB-C)
Baterija/Akumulatorska baterija 1 x 3,7 V 102550, litij-ionska baterija
Kapaciteta 1500 mAh
Izhodna moč 5,55 Wh
Delovni pogoji -20 ... 50 °C, 0 ... 90 % relativna vlažnost
Pogoji skladiščenja -20 ... 50 °C, 0 ... 90 % relativna vlažnost
Dimenzije (D x Š x V) 145 x 90 x 30 mm
Teža: 200 g

Vrsta izdelka: tester optičnih vlaken

Funkcija: sledenje vrstice
prekinitev
identifikacija
prehod

Prikaz: LCD

Optični prikaz: da

Mere: (D x Š x V) 145 x 90 x 30 mm

: delovni standardi (lastni)

Teža: 200 g

Območje: omrežje

Širina: 90 mm

Višina: 30 mm

Dolžina: 145 mm

Vrsta: PCE-OFT 10

Embalaža brez plastike: embalaža brez plastike

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3841680 tester optičnih vlaken PCE-OFT 10 PCE Instruments omrežje

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3841680 tester optičnih vlaken PCE-OFT 10 PCE Instruments omrežje

Opis

Tester optičnih vlaken združuje merilnik optične moči (OPM), optični vir svetlobe in vir rdeče svetlobe (VFL) v kompaktni merilni napravi za testiranje optičnih povezav. Kot vsestranski tester optičnih vlaken omogoča merjenje optične moči, določanje slabljenja svetlobe in hitro lokalizacijo napak in prelomov vlaken v optičnih kablih. Tester optičnih vlaken je primeren za namestitev, vzdrževanje in odpravljanje težav v optičnih omrežjih.

Integrirani merilnik optične moči (OPM) podpira valovne dolžine od 850 do 1650 nm (850, 980, 1270, 1300, 1310, 1490, 1550, 1577, 1625 in 1650 nm) in pokriva merilno območje od -70 do +10 dBm. Funkcija REF omogoča shranjevanje referenčne vrednosti za zanesljivo določitev relativne zmogljivosti in vstavitvene izgube.

Optični vir svetlobe deluje pri 1310 in 1550 nm in je idealen za meritve slabljenja na enomodnih optičnih vlaknih. Zahvaljujoč kombinirani funkciji OPM in svetlobnega vira je mogoče meritve s testerjem optičnih vlaken izvajati še posebej priročno. Poleg tega so na voljo modulacijske frekvence 270, 1000 in 2000 Hz.

Za hitro iskanje napak ima tester optičnih vlaken vgrajen vir rdeče svetlobe (RL/VFL) z valovno dolžino 650 nm. Neprekinjena svetloba ali utripanje naredi vidne prekinitve, prepognjena vlakna in okvarjene konektorje vzdolž optičnega kabla.

Priključki testerja optičnih vlaken za OPM, vir svetlobe in VFL so združljivi s konektorji FC, SC in ST ter so zaščiteni pred kontaminacijo z zaščitnimi pokrovčki. Vgrajena baterija se priročno polni prek polnilnega vmesnika USB Type-C. Indikator napolnjenosti baterije in samodejni izklop po 30 minutah neaktivnosti zagotavljata učinkovito delovanje.

Tester optičnih vlaken je idealen za servisna in vzdrževalna dela na omrežjih FTTH, telekomunikacijskih in podatkovnih omrežjih, pa tudi za uporabo s strani omrežnih tehnikov, električarjev in serviserjev.
