TinkerForge TF-278 Primerno za (PC z eno ploščo) TinkerForge 1 kos

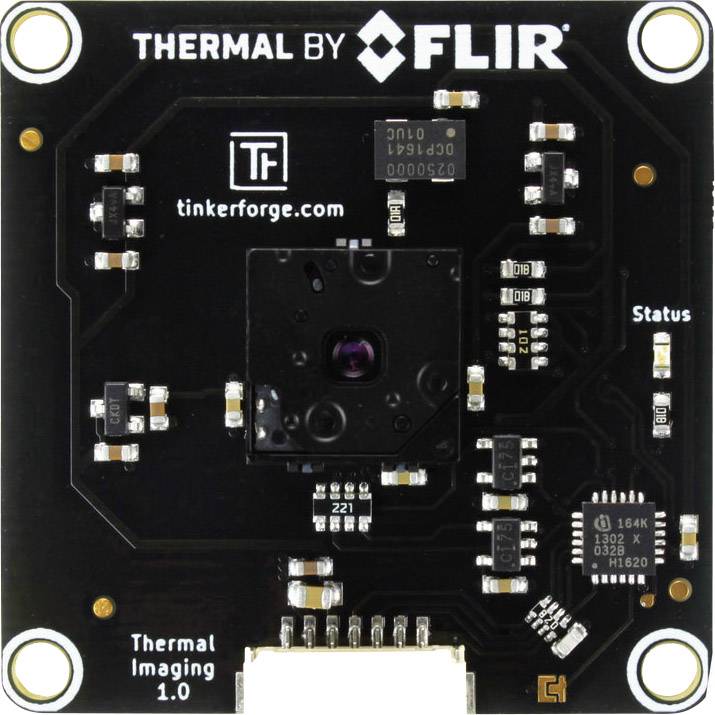

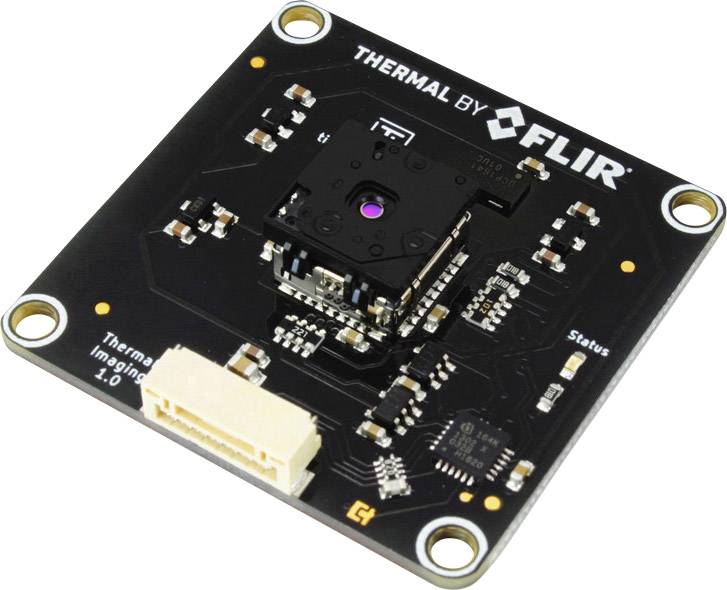

Termalna slikovna opeka je opremljena s toplotnim slikovnikom 60x80 slikovnih pik. Opeko je mogoče povezati z opeko.

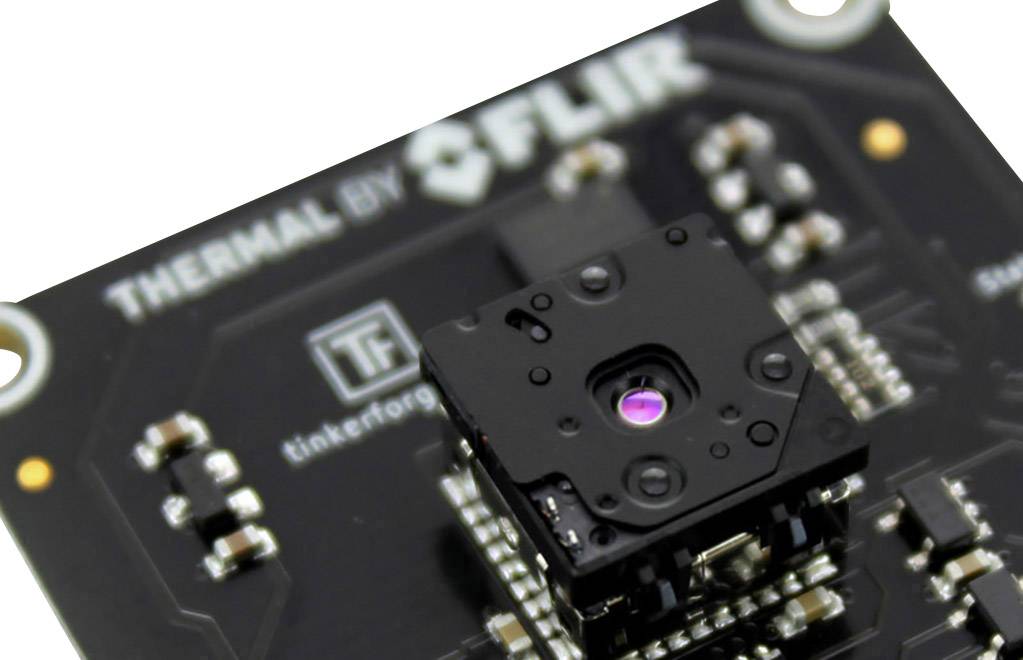

Bricklet uporablja senzor FLIR Lepton z radiometrijo in zaslonko. Senzor lahko meri temperature med -10 ° C do 450 ° C z ločljivostjo 80x60 slikovnih pik.

Točni merilnik lahko določite za merjenje najnižje, povprečne in najvišje temperature za določeno območje na sliki.

Opeka podpira dva načina: Slika z visoko kontrastnostjo in Temperatura.

V načinu slike z visokim kontrastom Bricklet prenaša slikovne podatke z 8,6 Hz in 8 bitno ločljivostjo. Podatki slike so sive vrednosti, visoko dinamično območje senzorja je združeno, da je primerno za prikaz. Ta način uporabljajo kamere za termično slikanje, ki so na voljo na trgu. Vrednosti sive so ponavadi preslikane v napačne barve s pomočjo iskanja.

V načinu slike s temperaturno temperaturo Bricklet pretaka podatke s 4,5 Hz in 16-bitno ločljivostjo. V slikovnih podatkih vsaka 16-bitna vrednost predstavlja temperaturo med -10 ° C in 450 ° C z ločljivostjo 0,1 ° C ali vrednost med -10 ° C in 140 ° C z ločljivostjo 0,01 ° C (odvisno od iz konfiguracije ločljivosti). Ta način se lahko uporablja za znanstvene izračune in analizo temperaturnih sprememb.

Zaslonka se samodejno nadzira z opeko.

Termalna slikovna opeka ima 7-polni konektor za opeko in je povezana z opeko s 7p-10p kablom za opeko.

Besedilo je strojno prevedeno.
