VOLTCRAFT FG-1602 omrežno napajanje 1 µHz - 60 MHz 2-kanalni arBitrarni

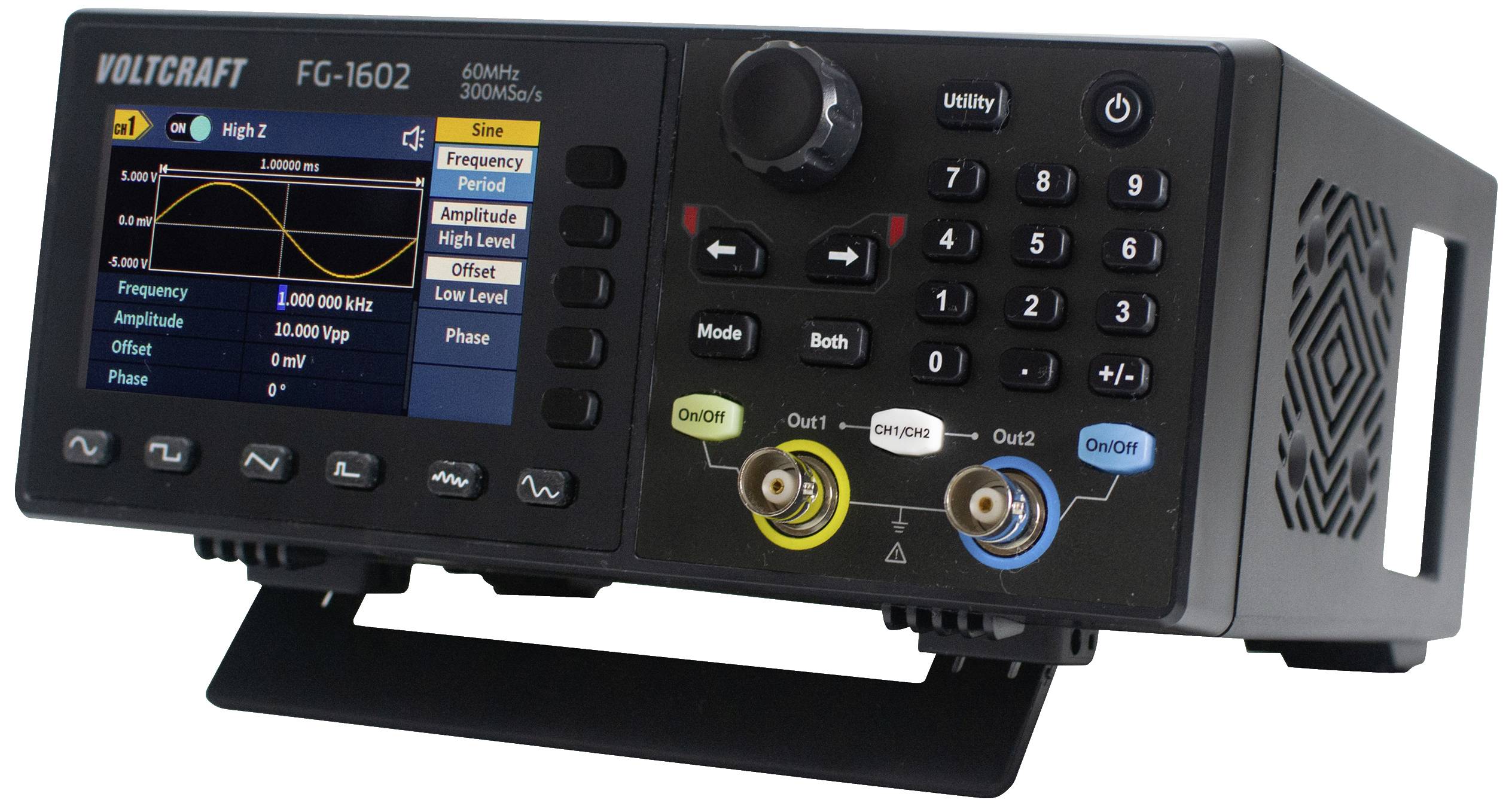

Generator funkcij z zaslonom prikazuje frekvenčno krivuljo. Vidni so elementi za upravljanje frekvence, amplitude in offseta.

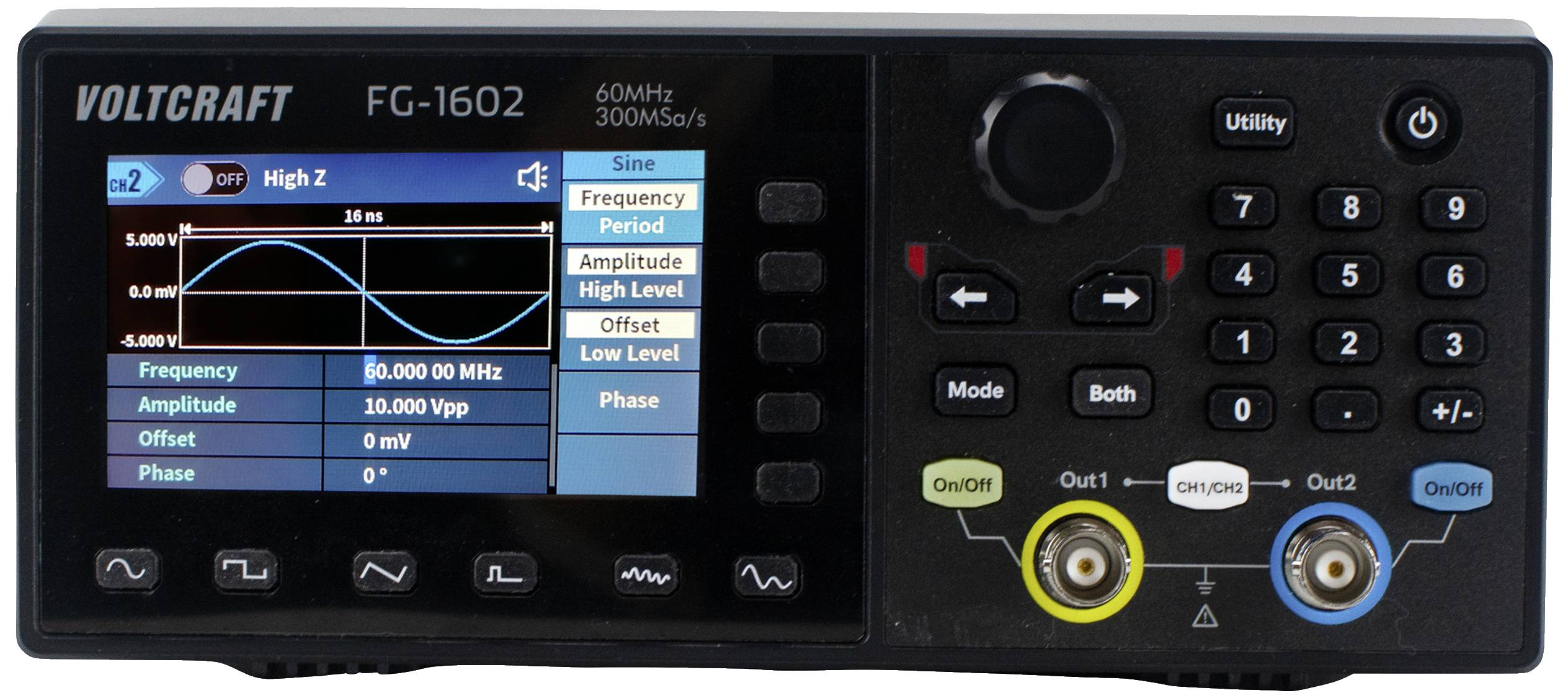

Generator funkcij z zaslonom prikazuje sinusno valovanje. Tipke in vrtljivi gumb za upravljanje ter vrednosti frekvence in amplitude.

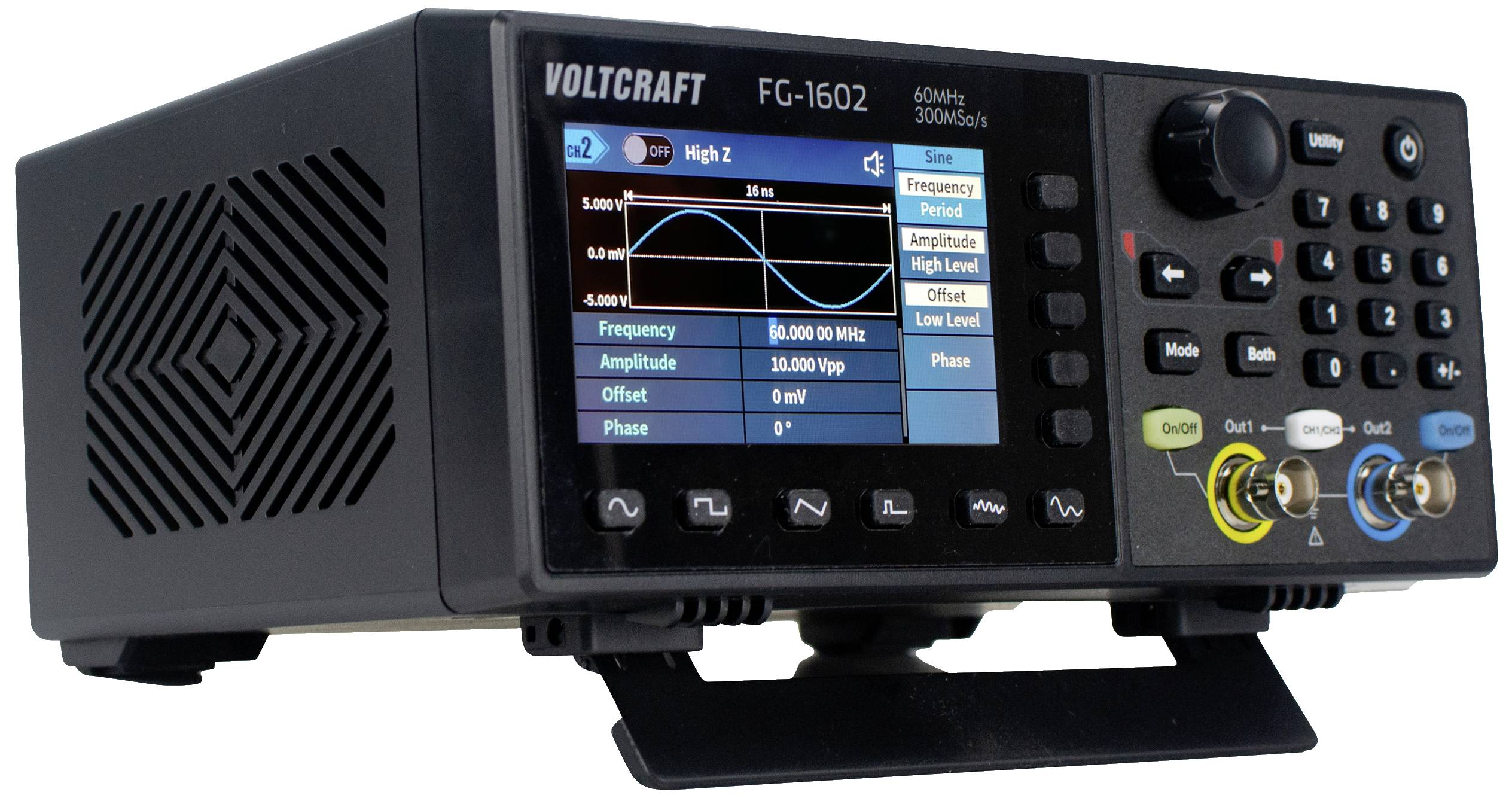

Funkcijski generator Voltcraft FG-1602 z zaslonom za nadzor frekvence in napetosti, upravljalnimi gumbi in priključki.

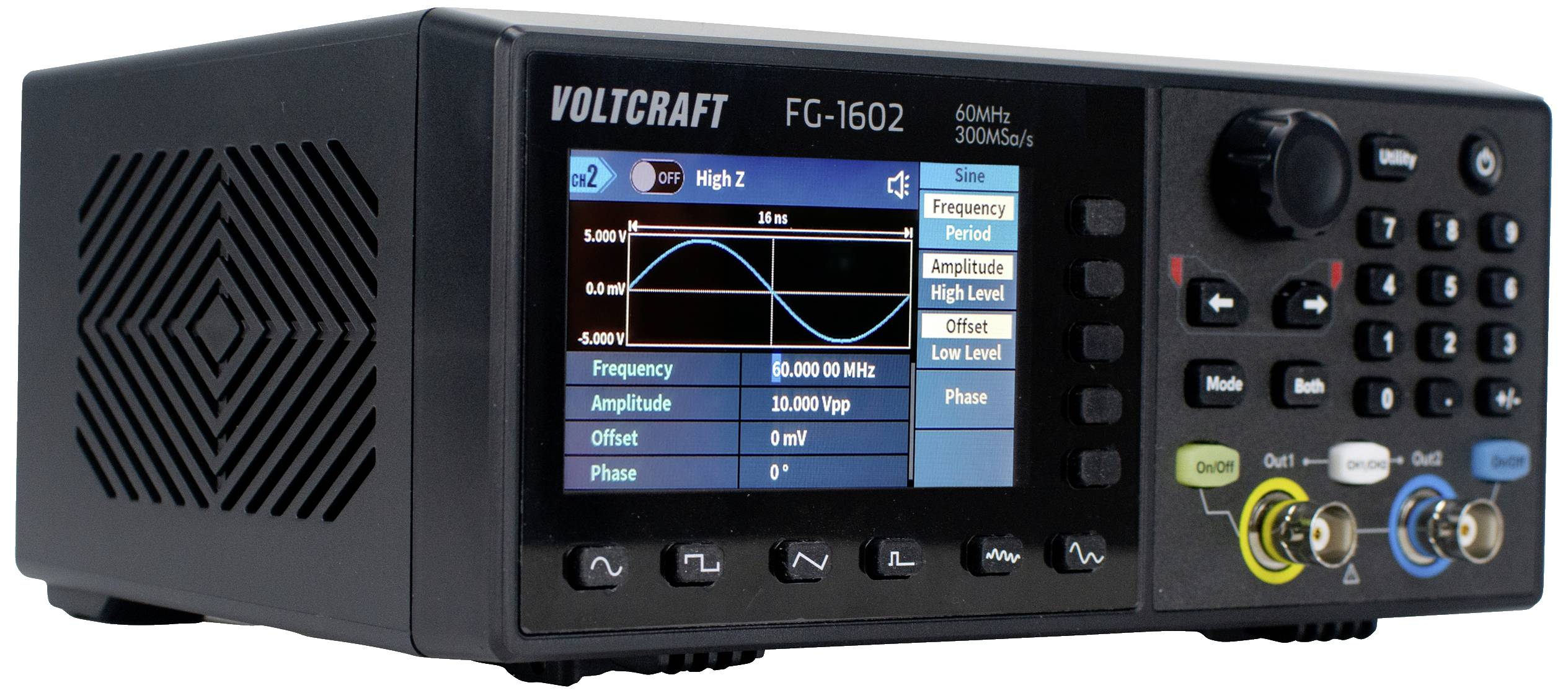

Frekvenčni generator z digitalnim prikazom, ki prikazuje sinusno valovanje in nastavitve, kot so frekvenca, amplituda in faza.

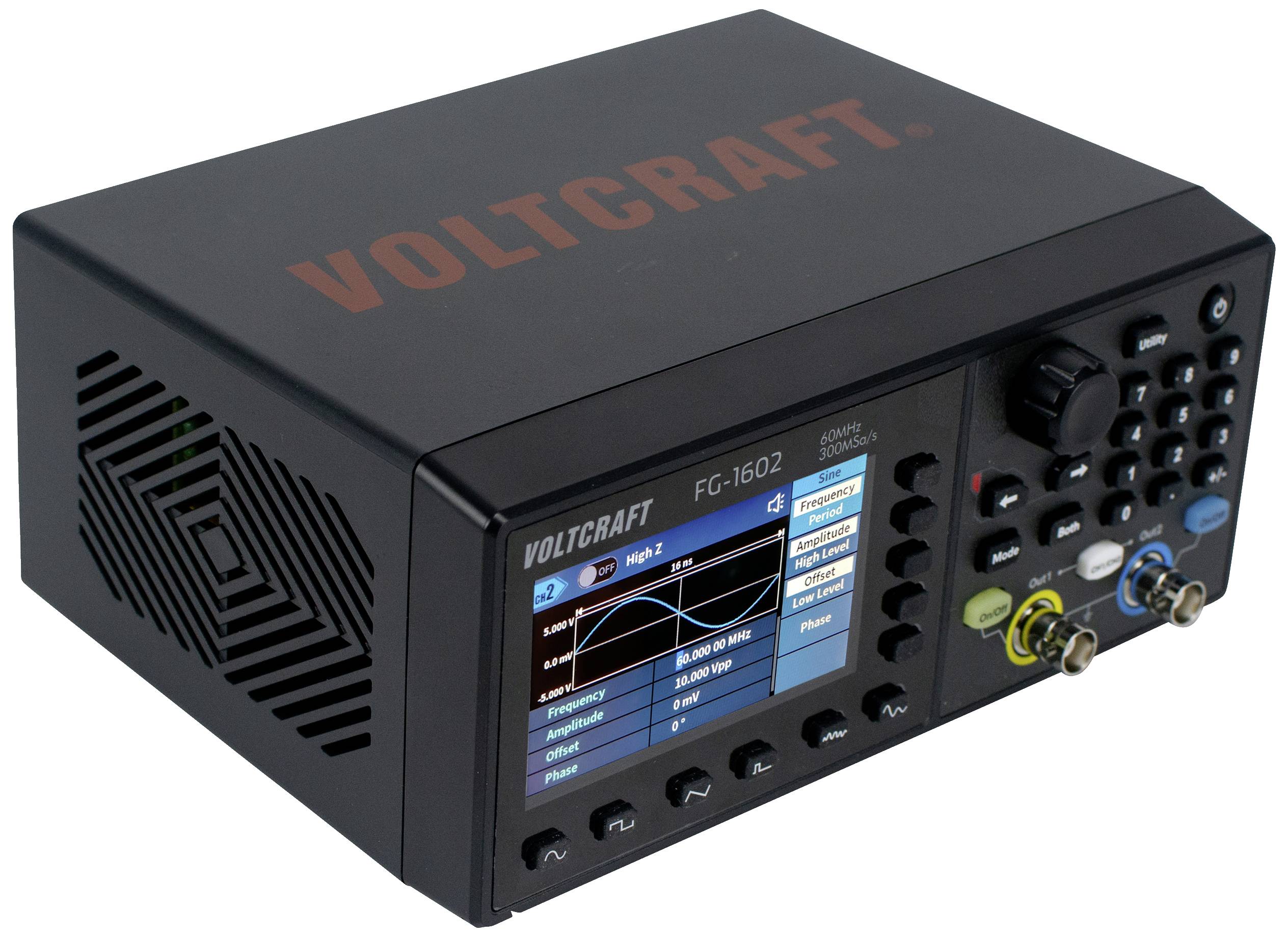

Elektronska merilna naprava Voltcraft, model FG-1602. Ima digitalni zaslon, preklopni gumb in kontrolne tipke na sprednji strani.

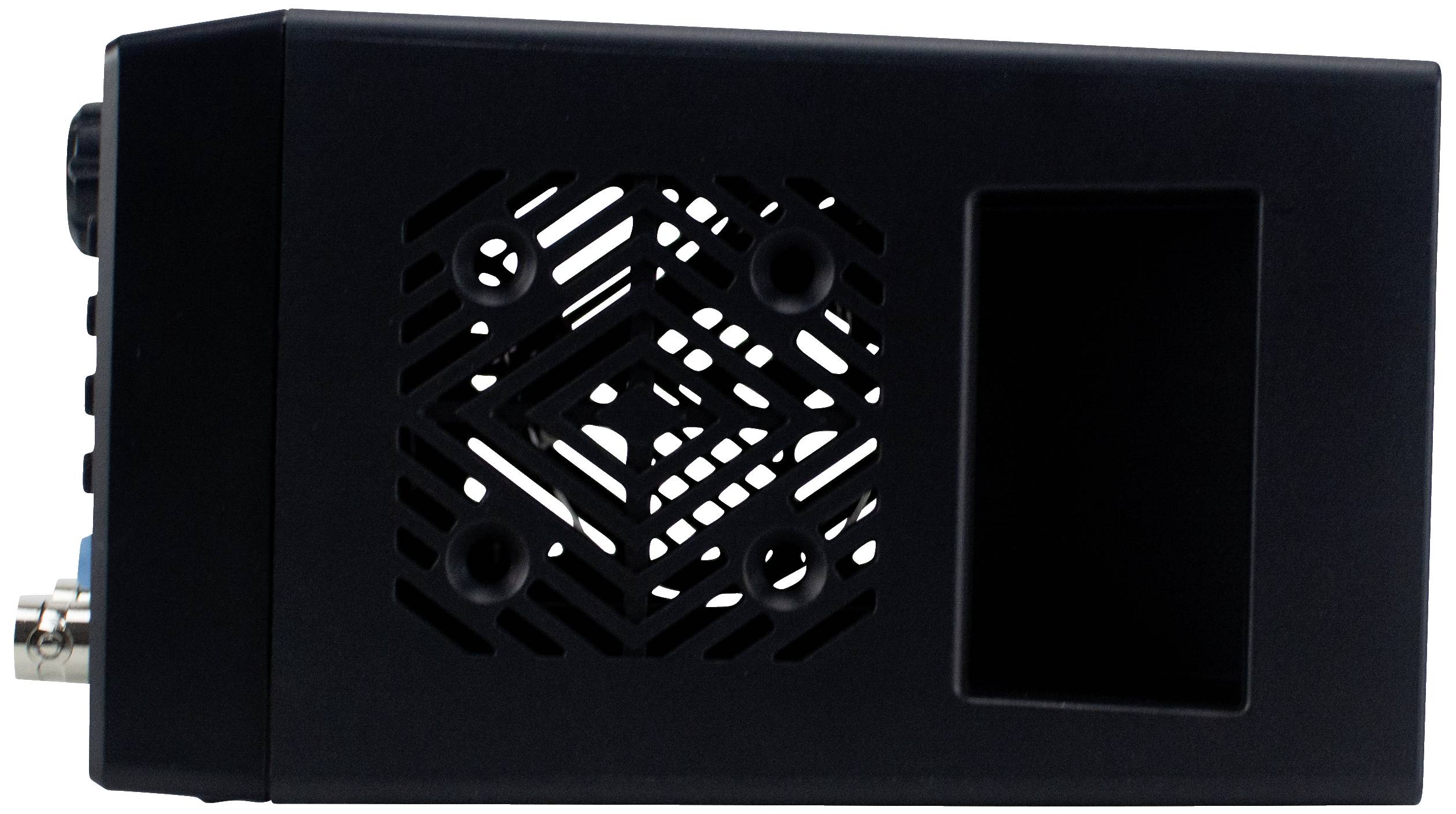

Črna pravokotna elektronska naprava z prezračevalnimi odprtinami in priključki.

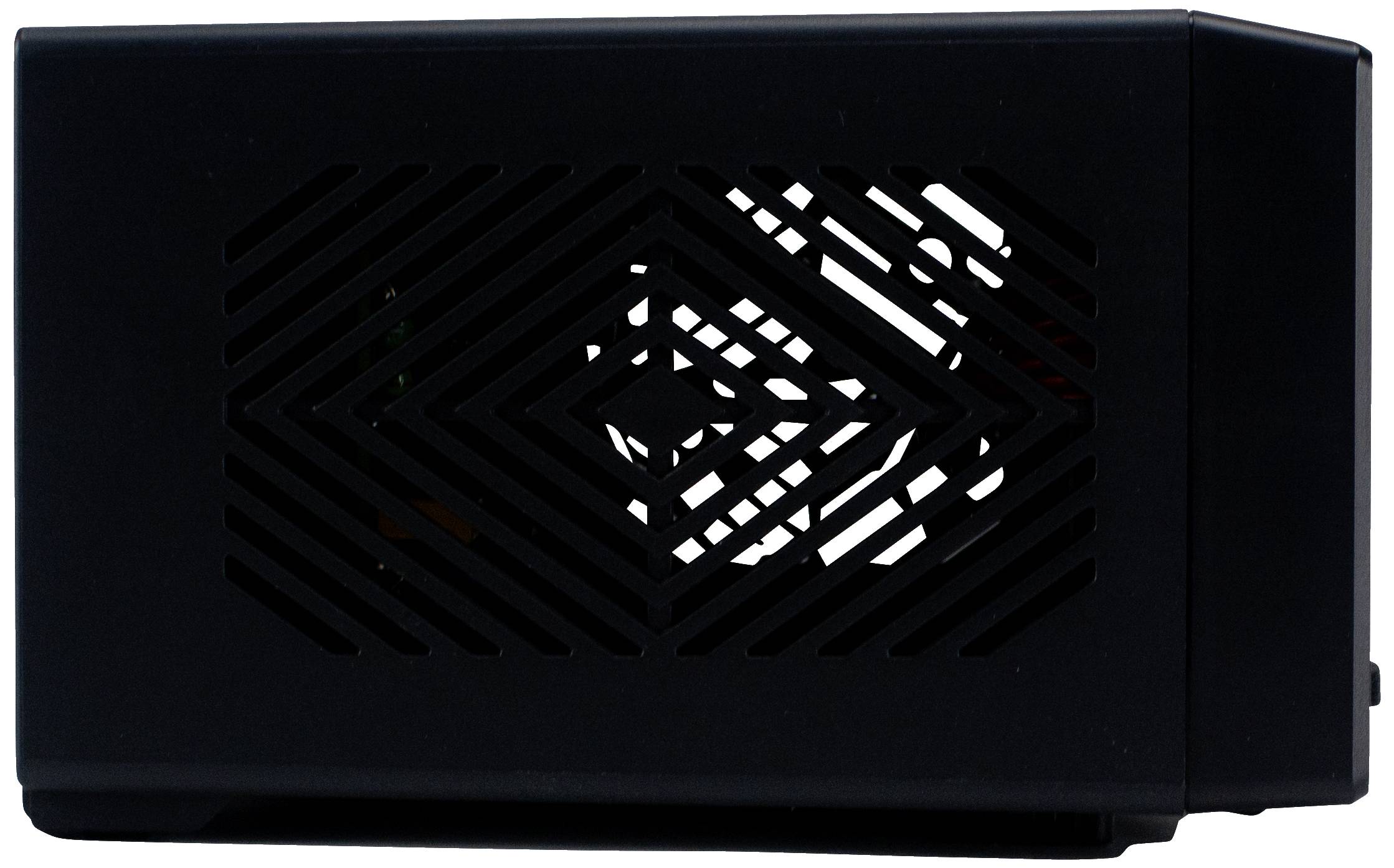

Črno, pravokotno ohišje računalnika z geometrijsko oblikovanimi prezračevalnimi odprtinami na strani.

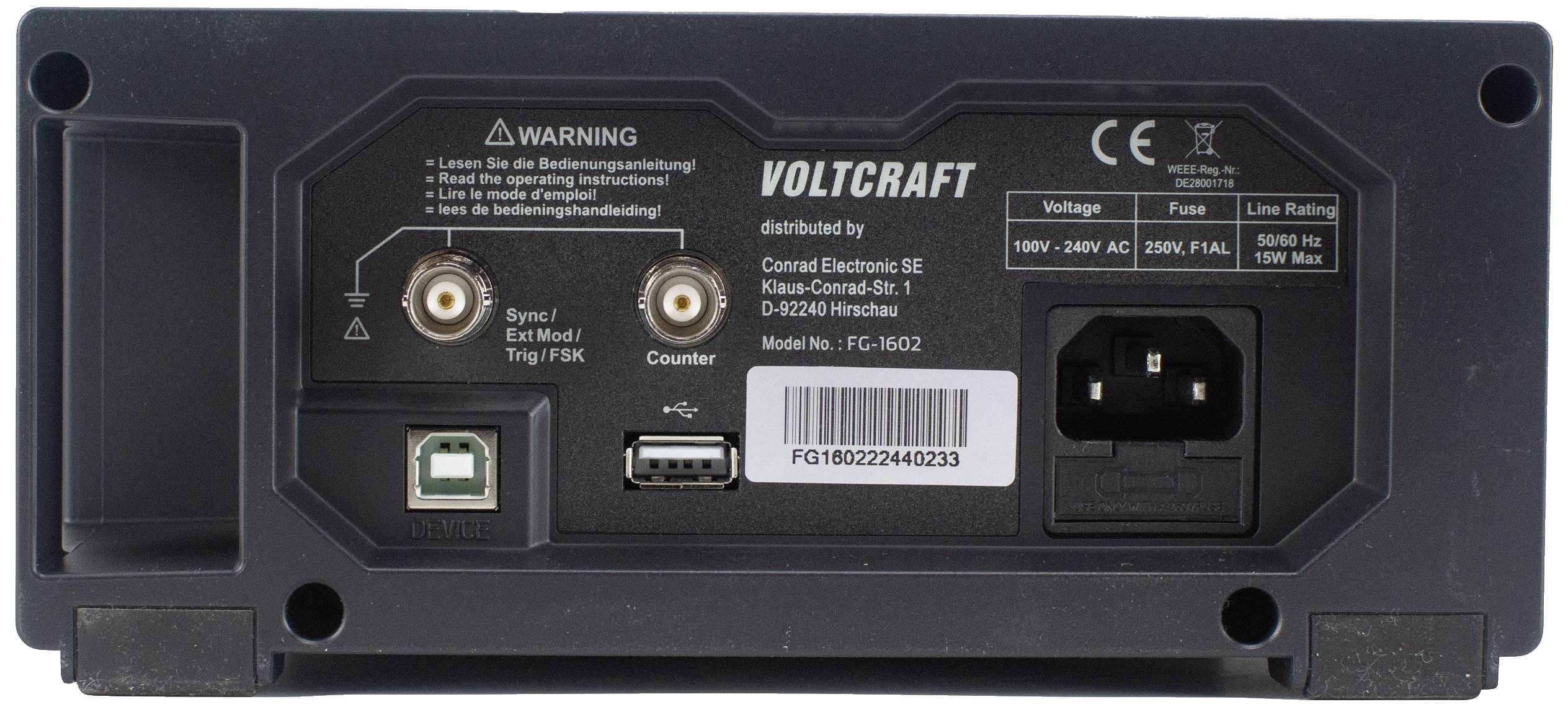

Pogled zadnje strani naprave Voltcraft z različnimi priključki in vtičem za napajanje iz električne mreže. Vsebuje opozorilne napise in številko modela.

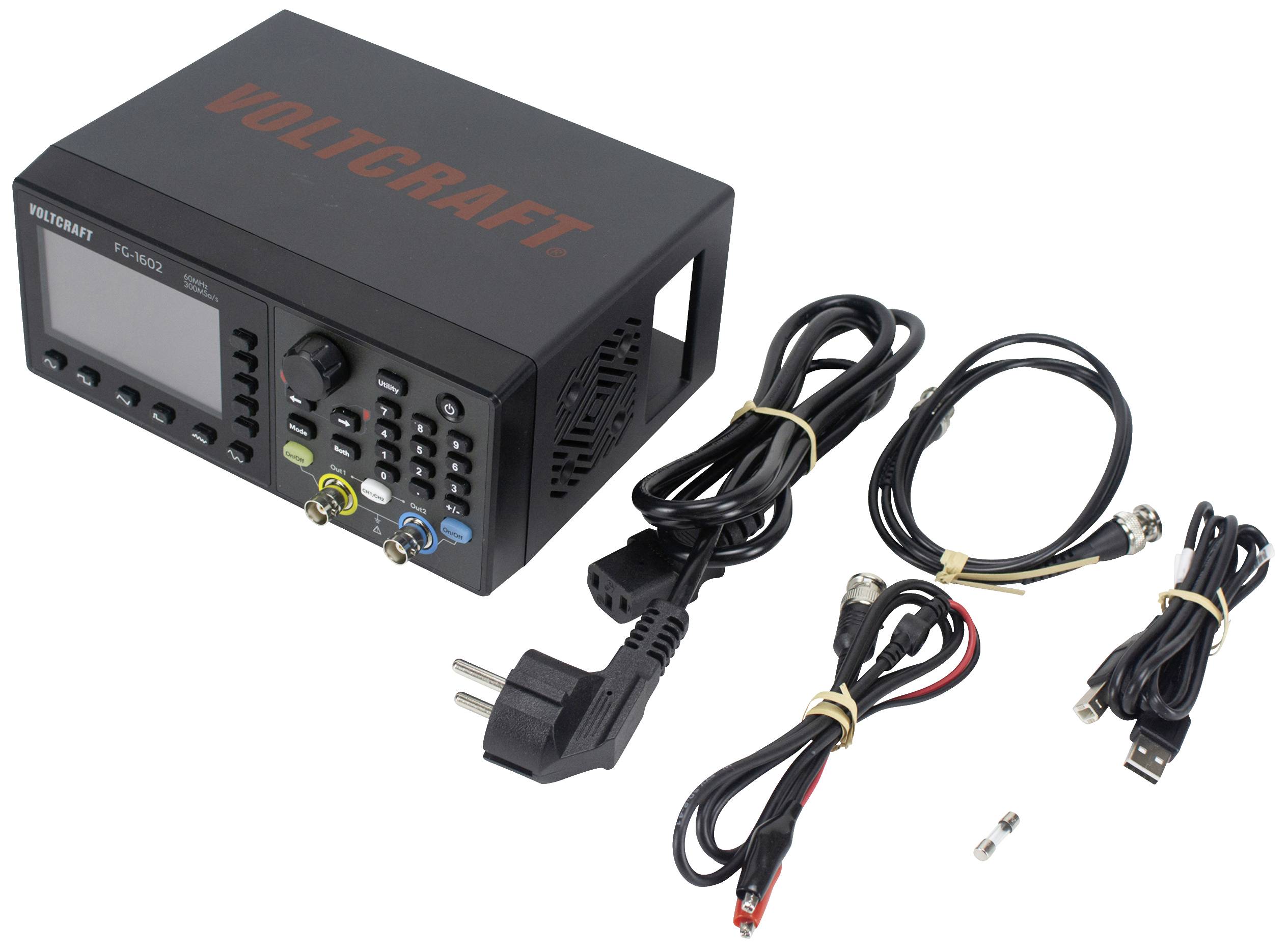

Elektronska univerzalna regulacijska napajalna enota z zaslonom, obdana z različnimi priključnimi kabli in adapterskim vtičem.

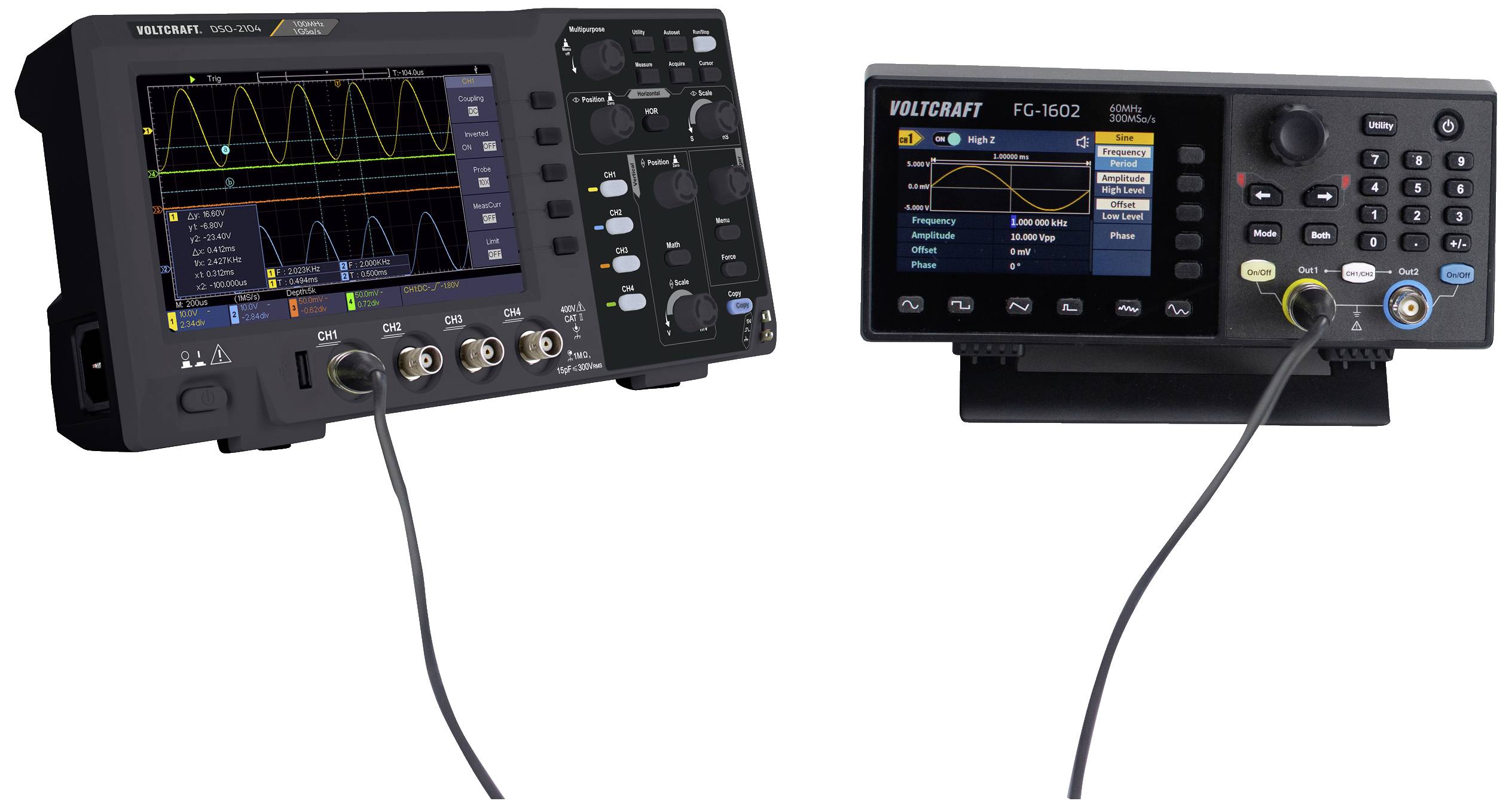

Dva elektronska naprava z zasloni in več tipkami. Levo osciloskop z zaslonom valovne oblike, desno funkcijski generator.

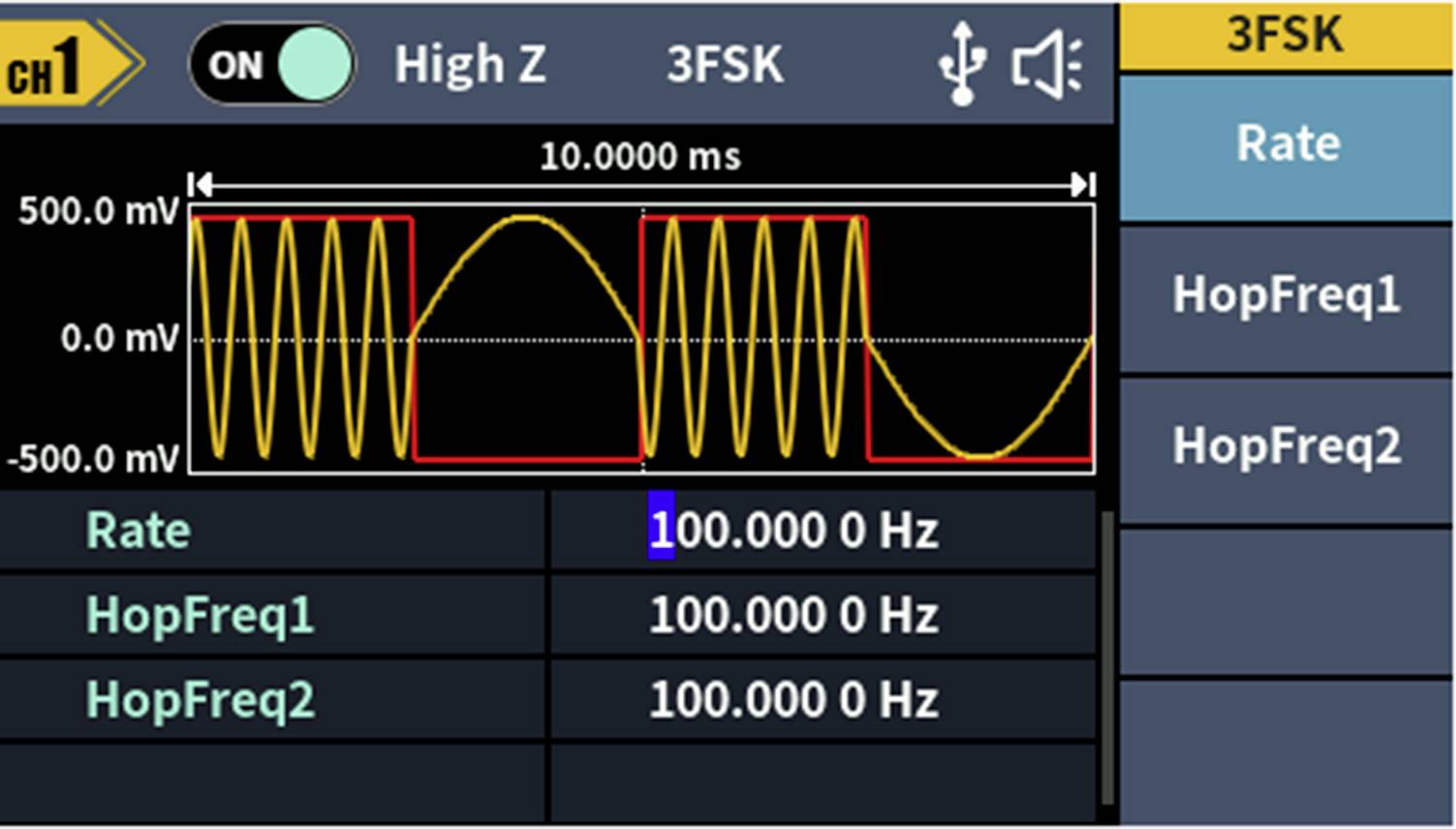

Osciloskopski zaslon prikazuje 3FSK modulacijo z rumeno valovno obliko in rdečimi oznakami. Frekvence: hitrost 100 Hz, HopFreq1/2: 100 Hz.

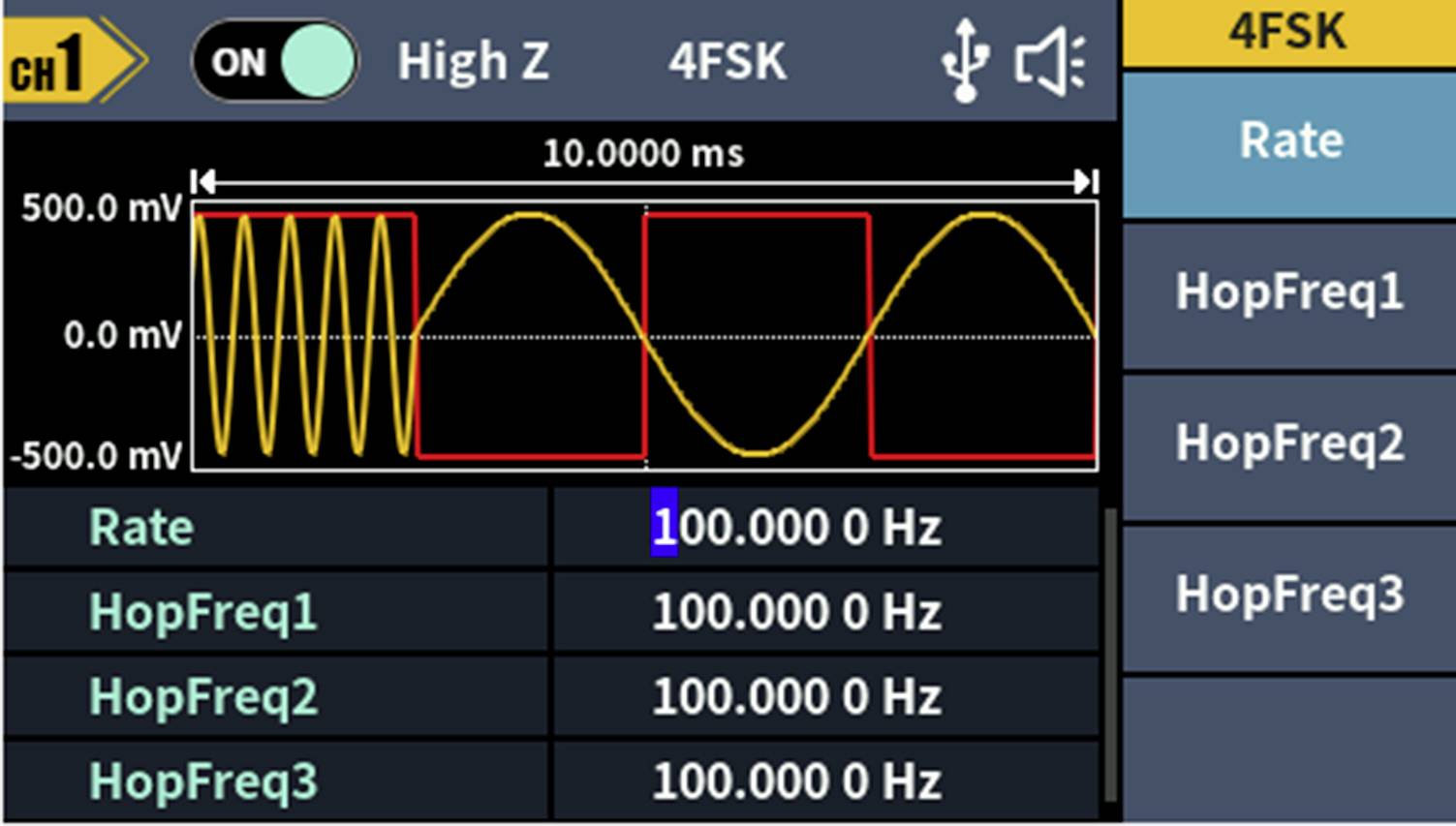

'4FSK-modulacija na osciloskopskem zaslonu. Zaslon prikazuje valovne oblike in nastavitve frekvence: hitrost, HopFreq1, HopFreq2, HopFreq3.'

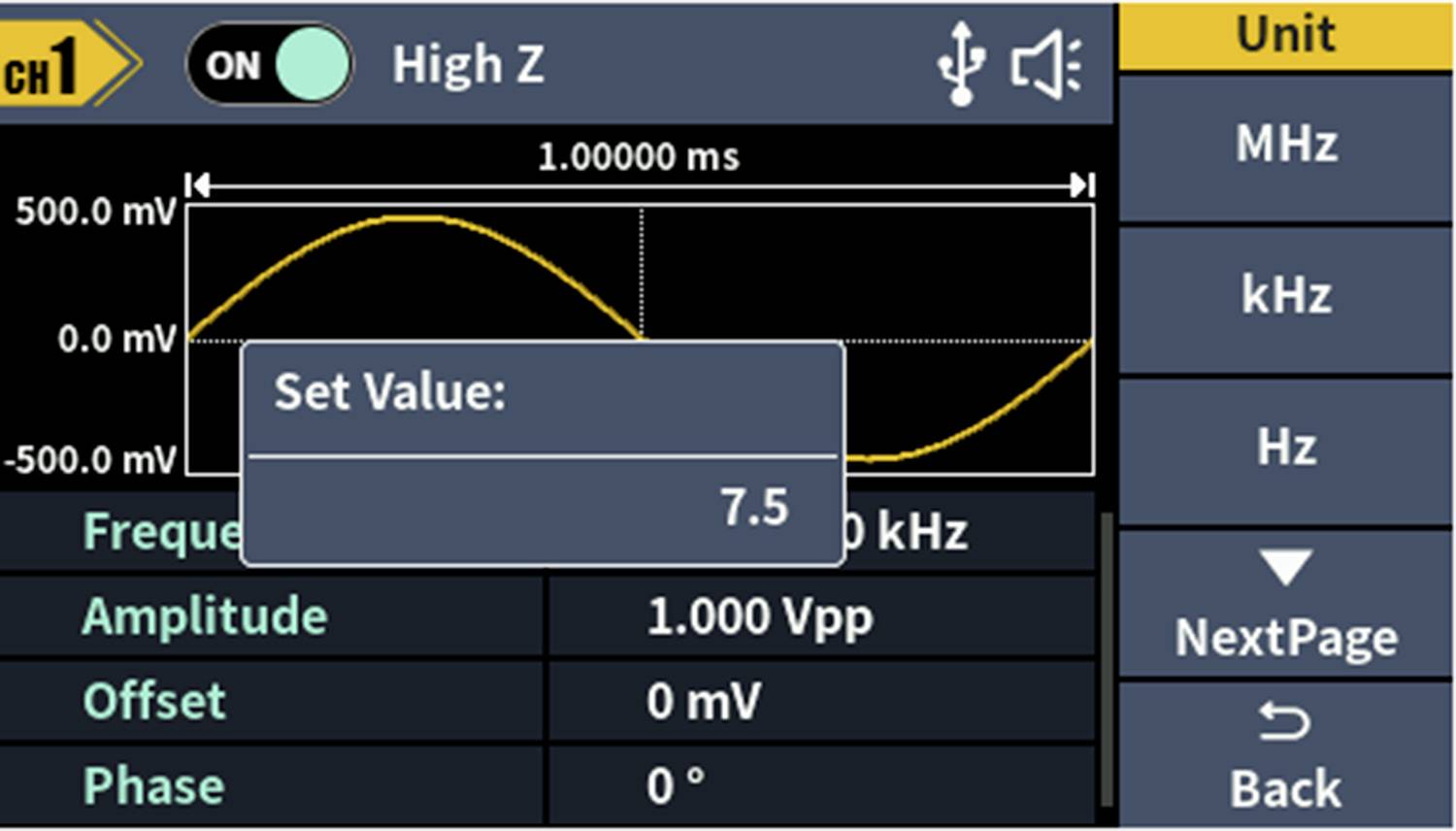

Osciloskopski zaslon prikazuje sinusno valovanje z 1,00000 ms in 500,0 mV. Vnosno polje „Set Value: 7,5". Enote: MHz, kHz, Hz.

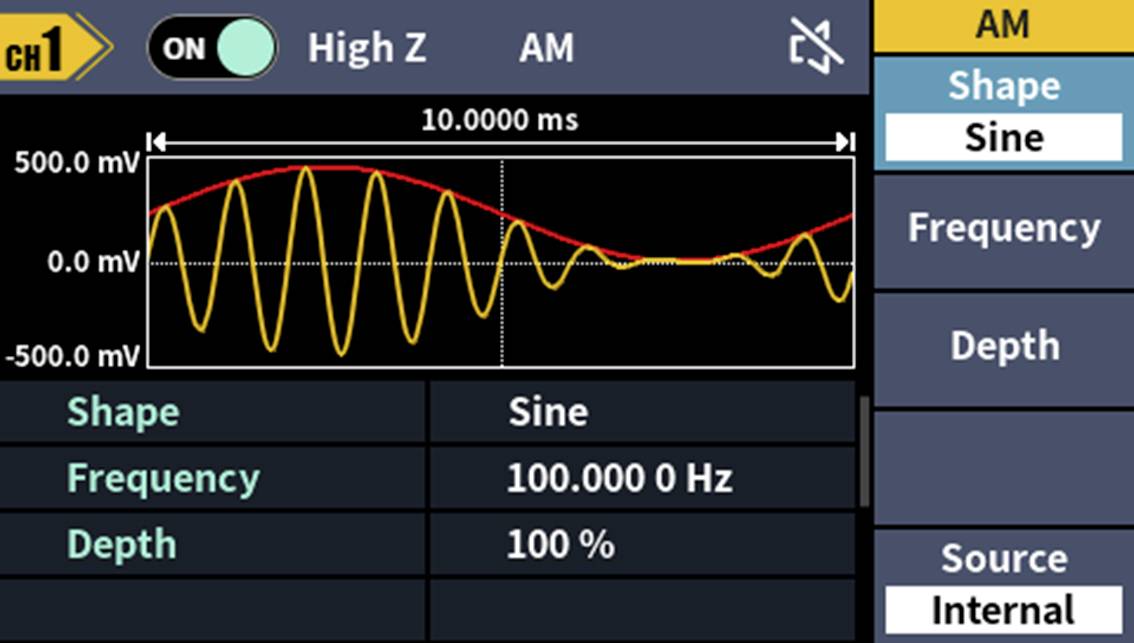

Diagram amplitude modulacije: Rumena sinusna krivulja in rdeča ovojnica; parametri so oblika 'Sine', frekvenca 100.000 Hz, globina 100 %.

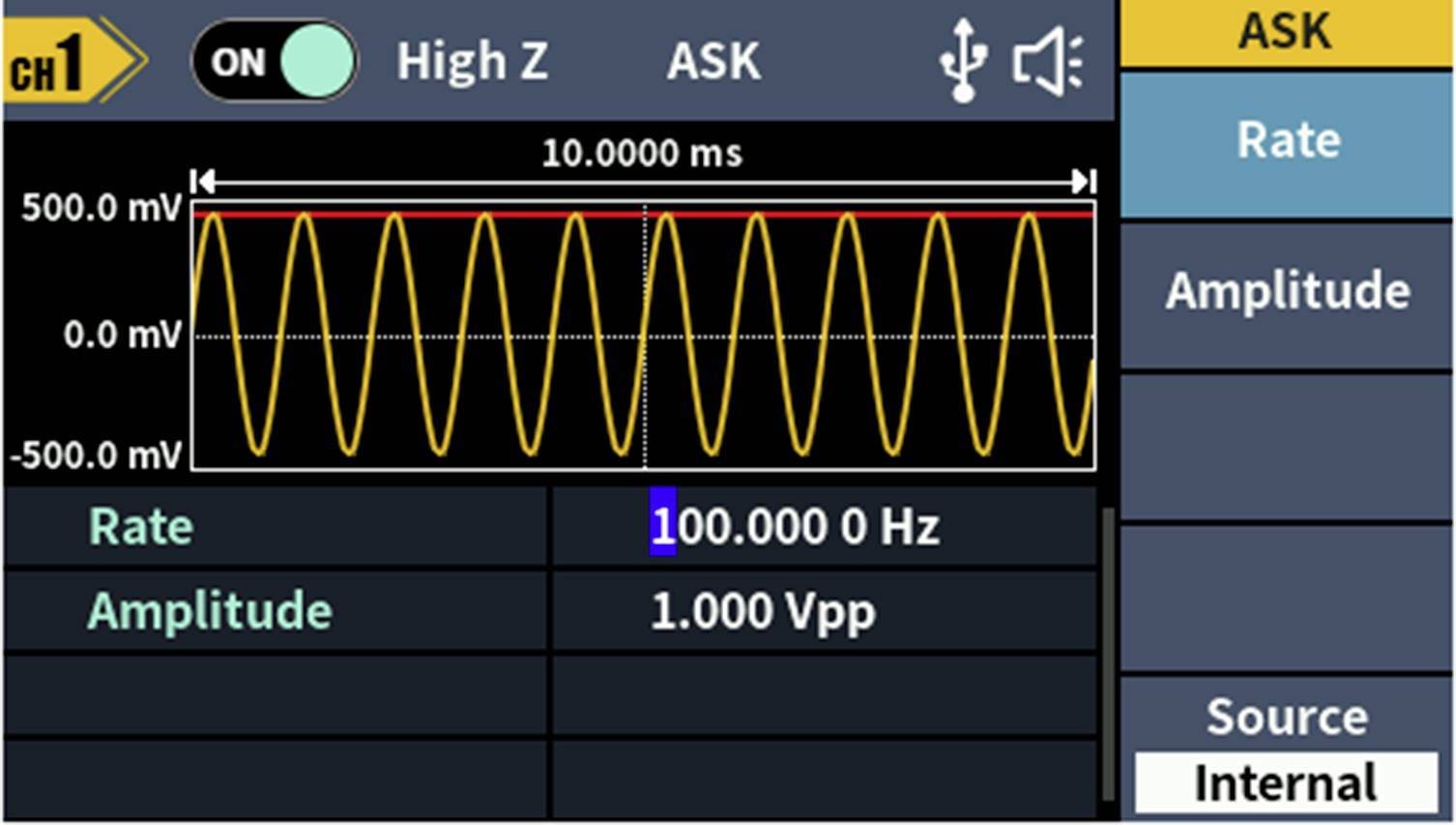

'Osciloskopski prikaz prikazuje sinusno napetostno signalizacijo s frekvenco 0 Hz in amplitudo 1.000 Vpp. Način ASK je aktiviran.'

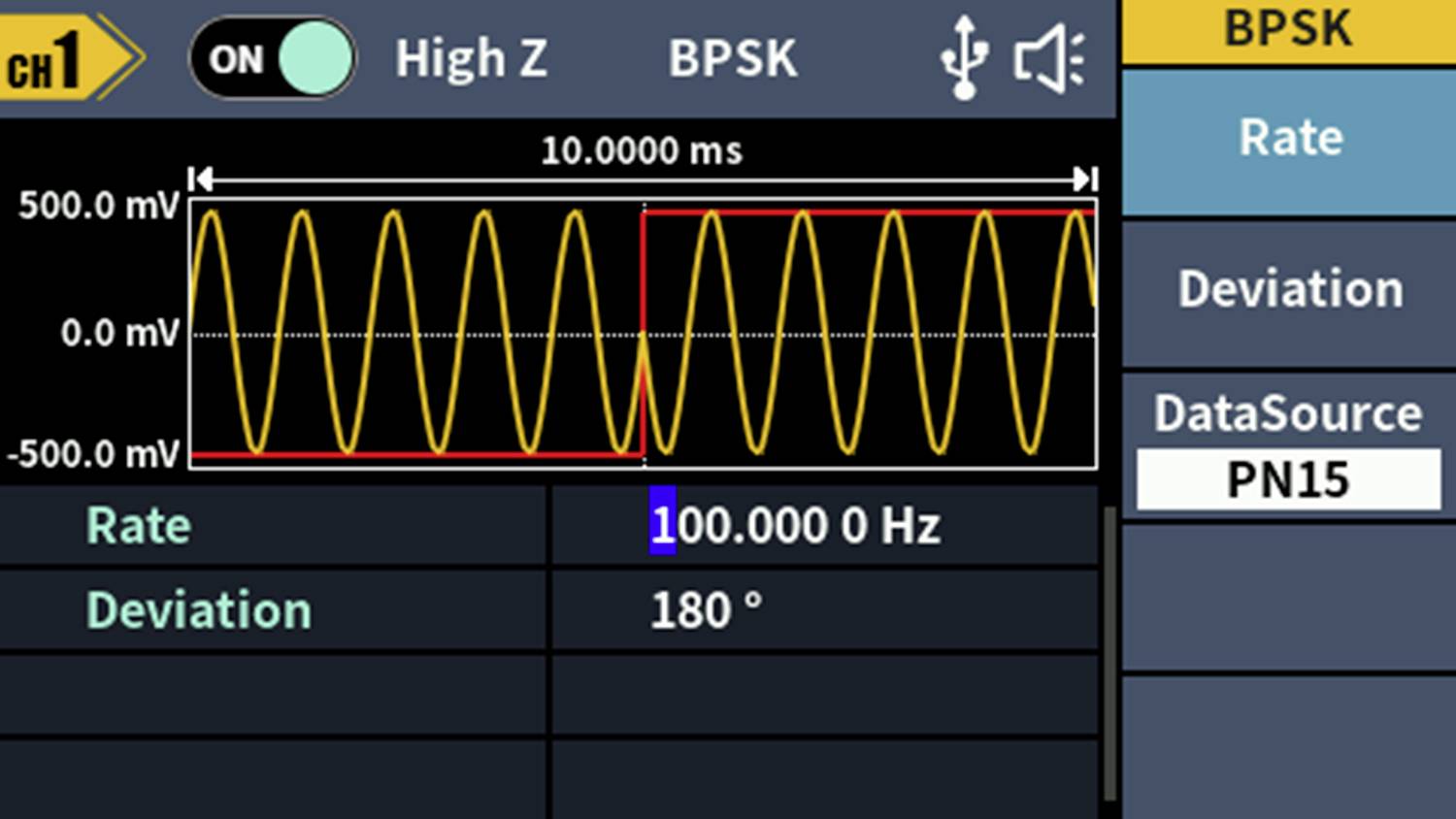

Osciloskopski zaslon z grafičnim prikazom valovne oblike. Rumeni sinusni val med -500,0 in 500,0 mV. BPSK-način, frekvenca: 100,0000 Hz.

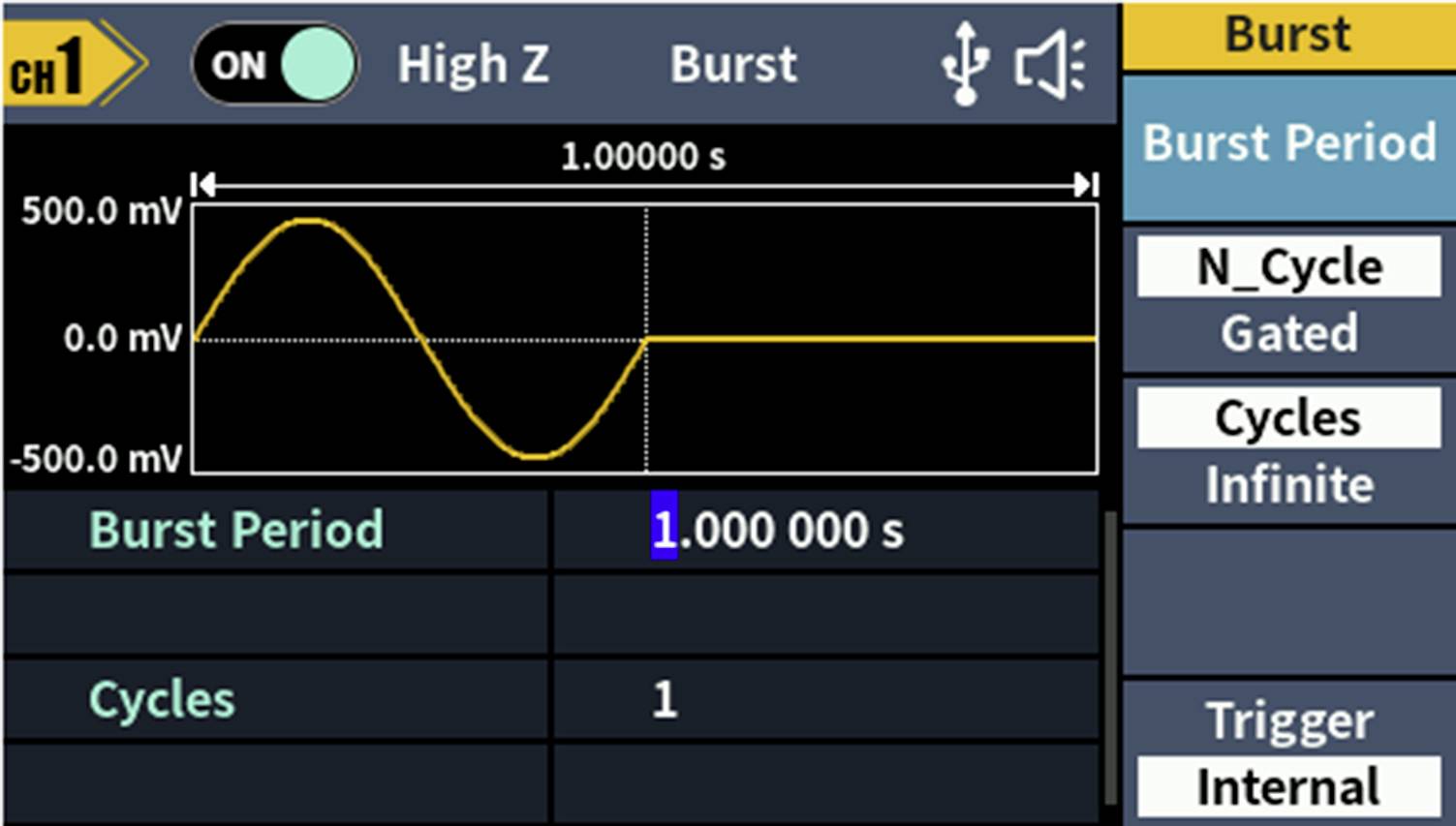

Zaslon osciloskopa prikazuje sinusno valovanje z 1,000000 s trajanja in 1 ciklom v sunkovnem načinu.

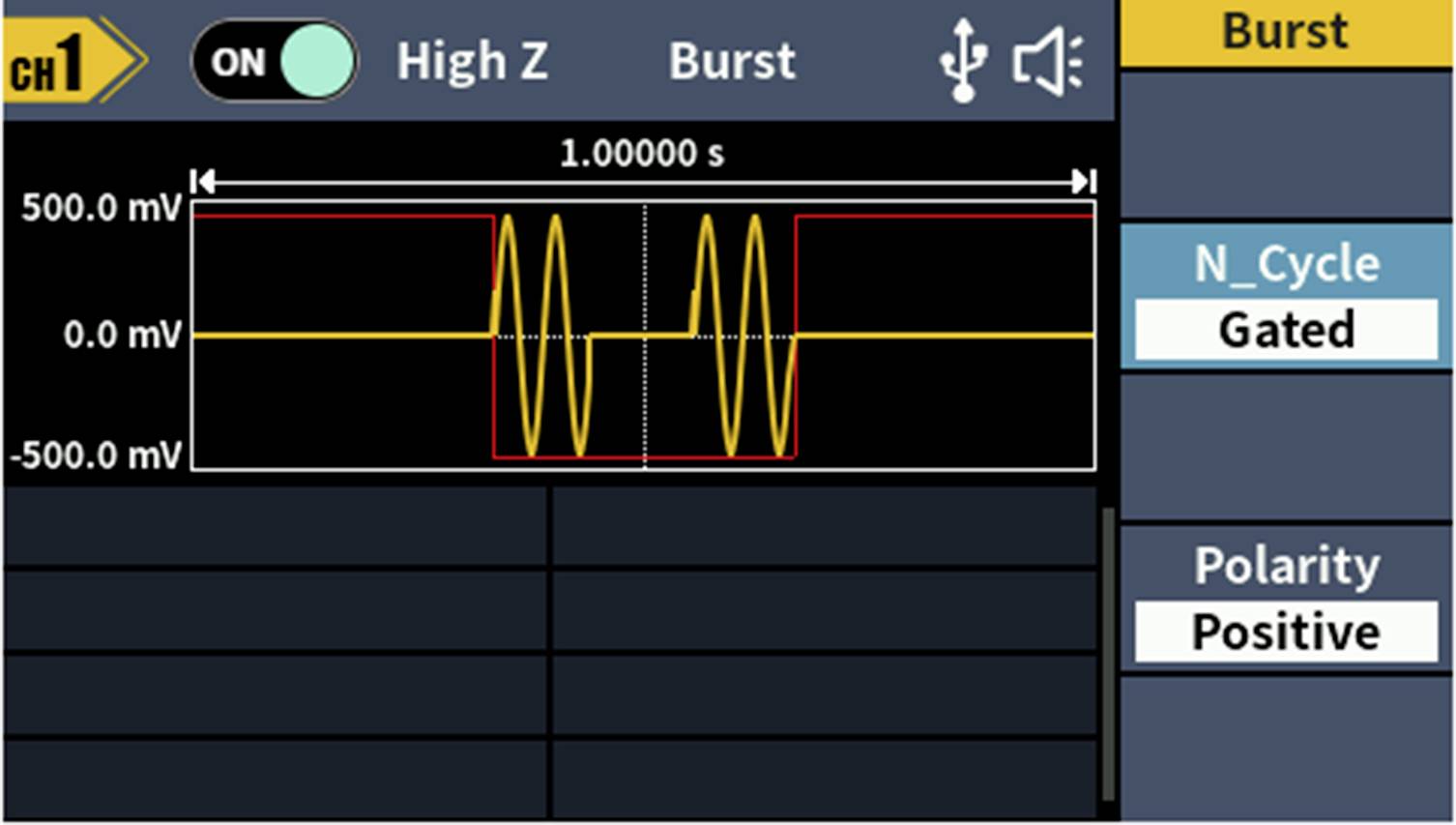

'Osciloskopski prikaz z načinom sunkovnega delovanja: Signal z amplitudo 500 mV in -500 mV, trajanje 1,00000 s, N_Cycle filtriran, polariteta pozitivna.'

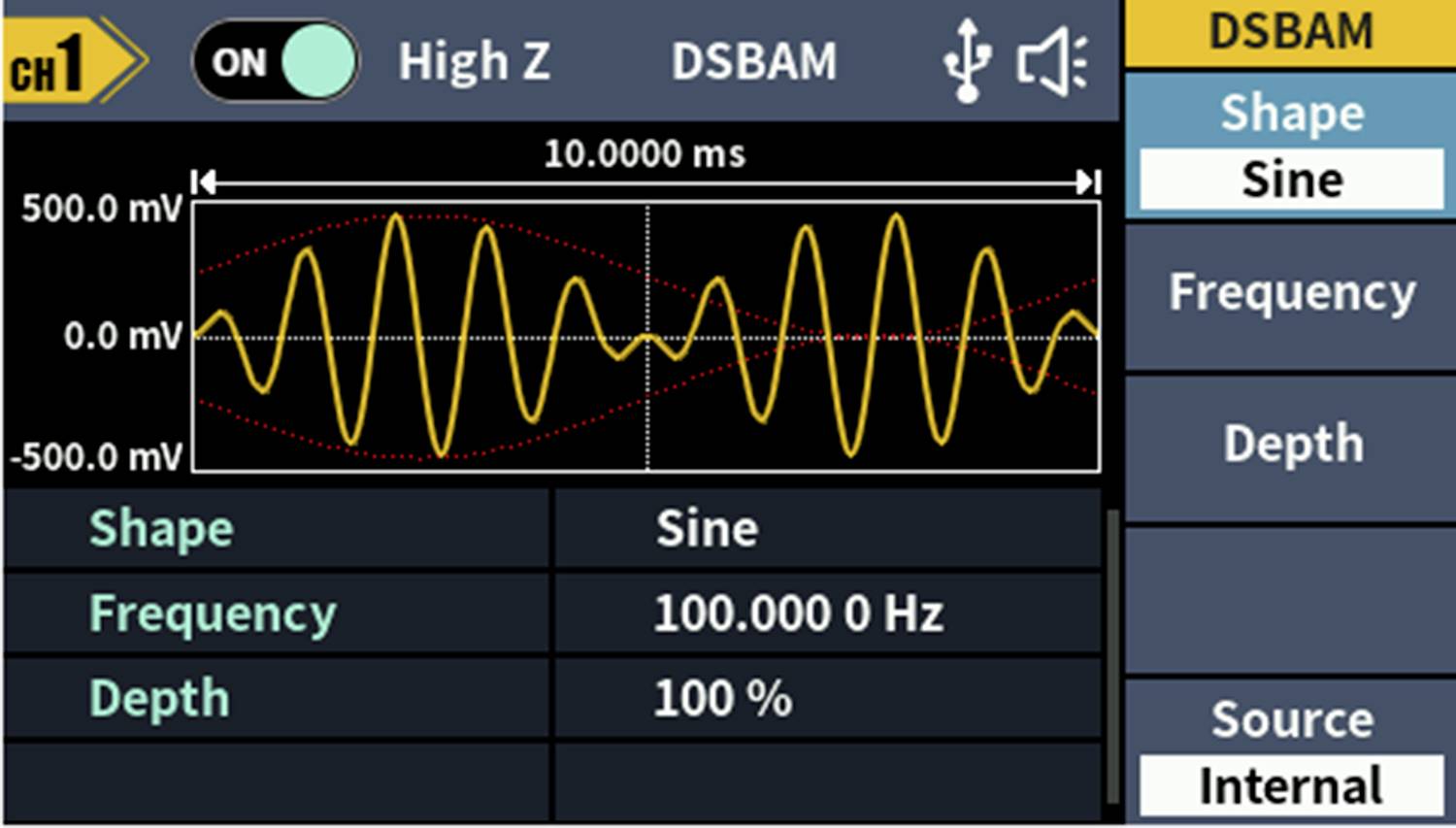

Zaslon osciloskopa prikazuje AM-valovno obliko. Glavna oblika: sinusna; Frekvenca: 100 Hz; Modulacijska globina: 100 %; Vir: Interno.

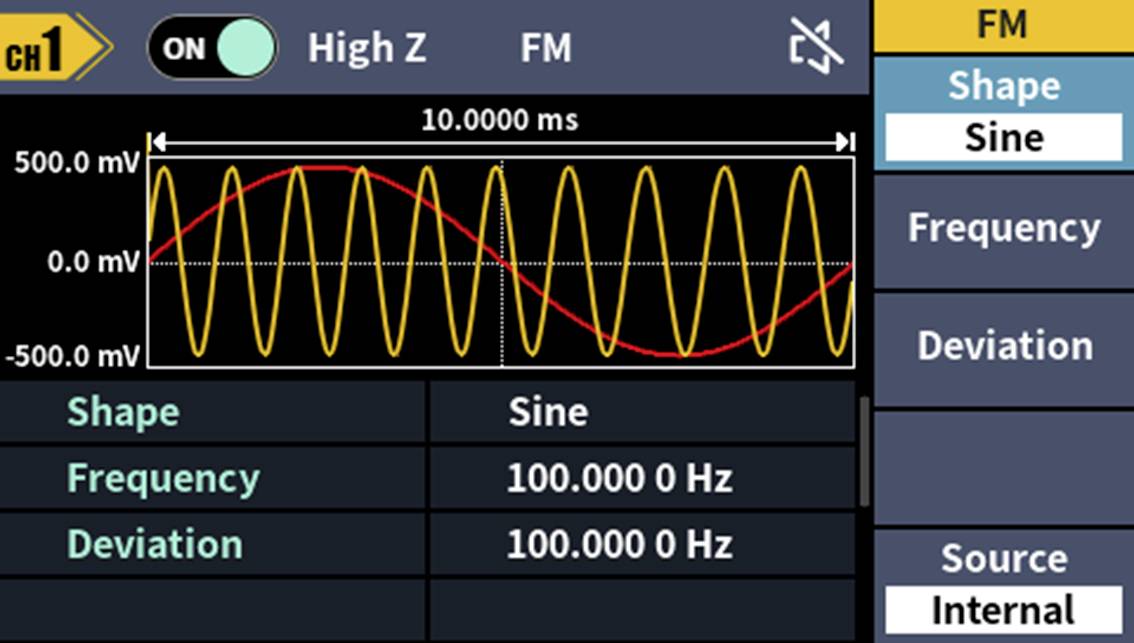

Osciloskopski zaslon prikazuje rumeno sinusno valovanje in rdečo črto. Nastavitve: 'Oblika: Sinus', 'Frekvenca: 100.000 Hz'.

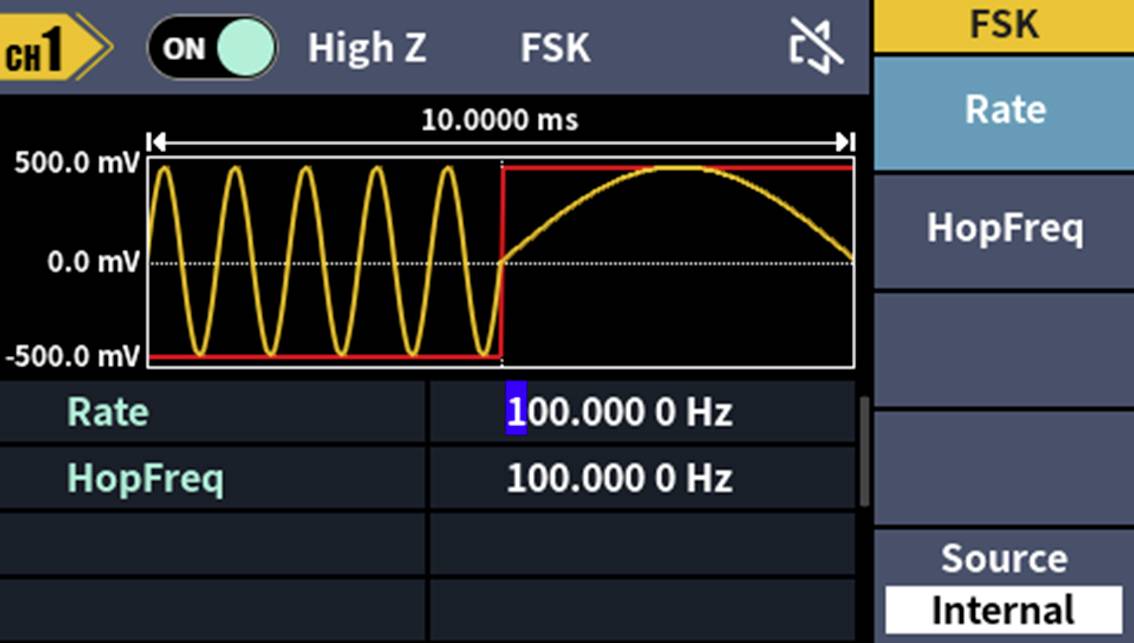

Diagram osciloskopa prikazuje FSK signal z rumeno valovno obliko. Zgoraj: 'High Z', 'FSK'. Vrednosti: 'Hitrost' 100.000 Hz, 'Frekvenca preskoka' 100.000 Hz.

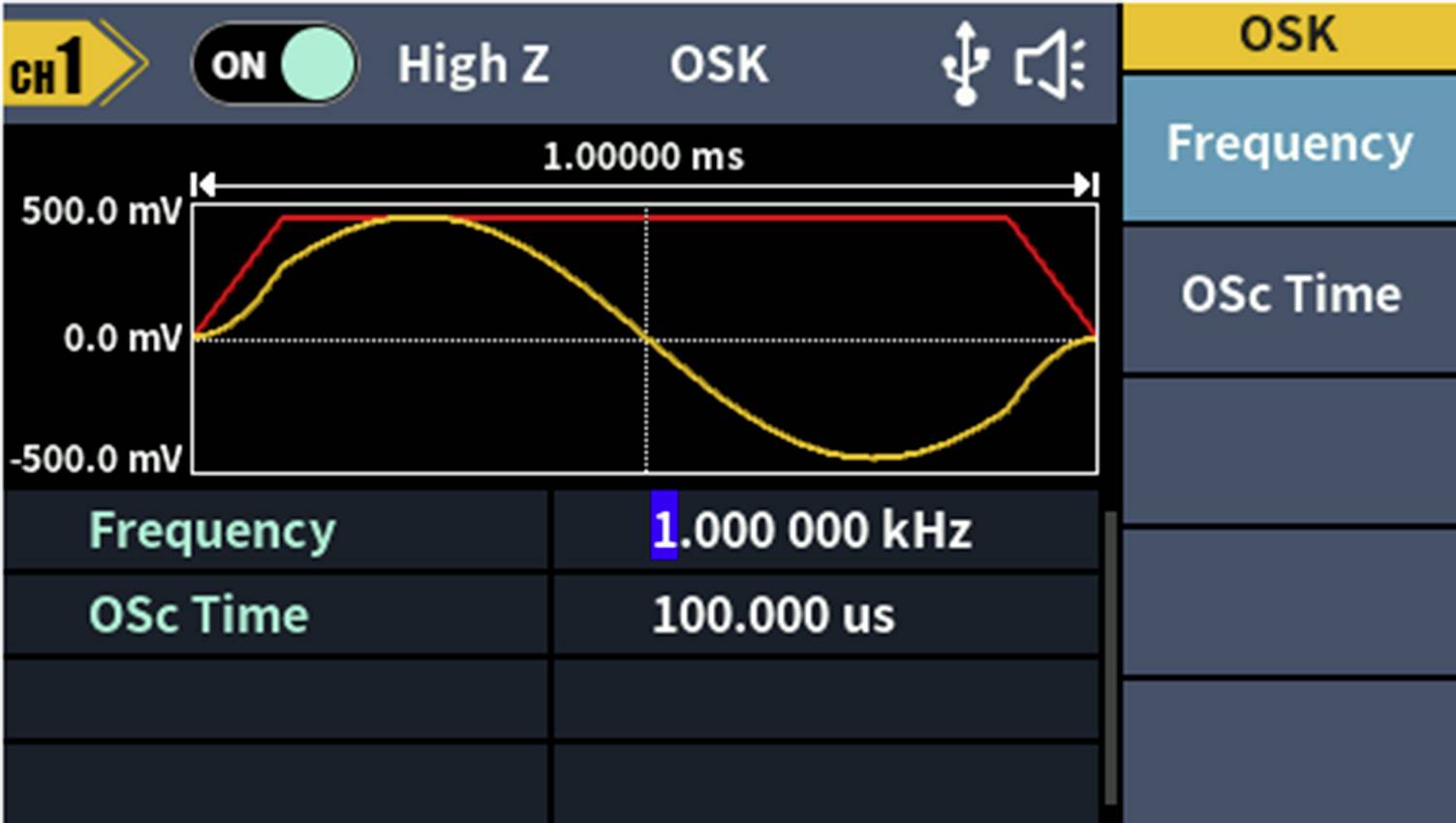

Osciloskopski zaslon prikazuje sinusno valovanje s frekvenco 1 MHz in trajanjem 100 µs. Frekvenca in čas oscilacije sta poudarjena.

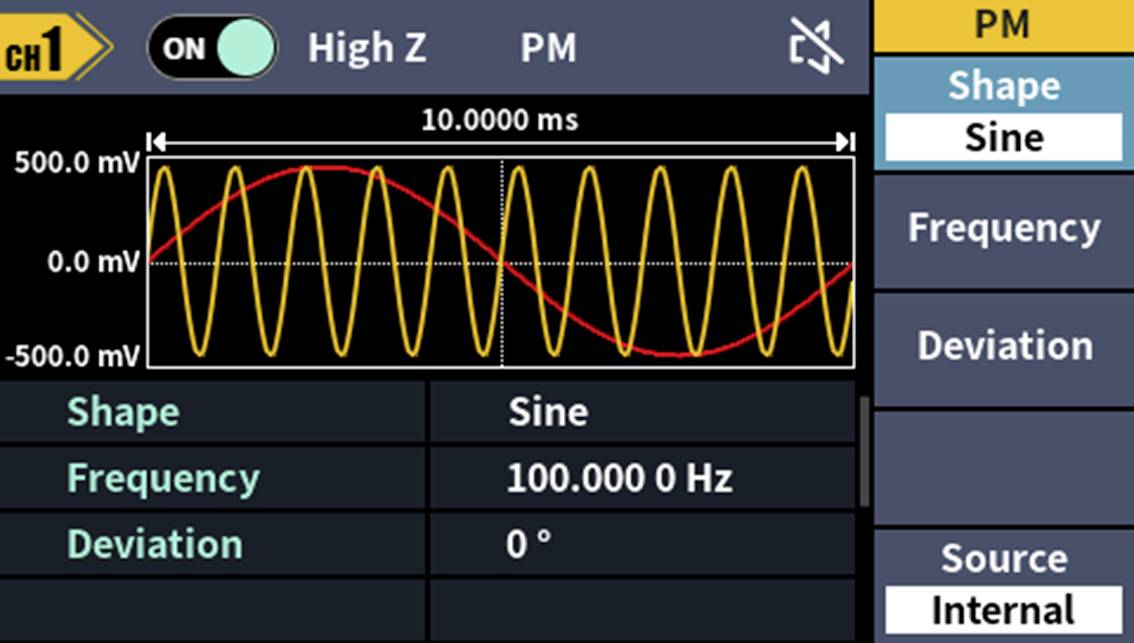

Zaslон osciloskopa prikazuje sinusno valovanje s frekvenco 100 Hz in 0° odklonom. Desna stran: nastavitve oblike, frekvence in vira.

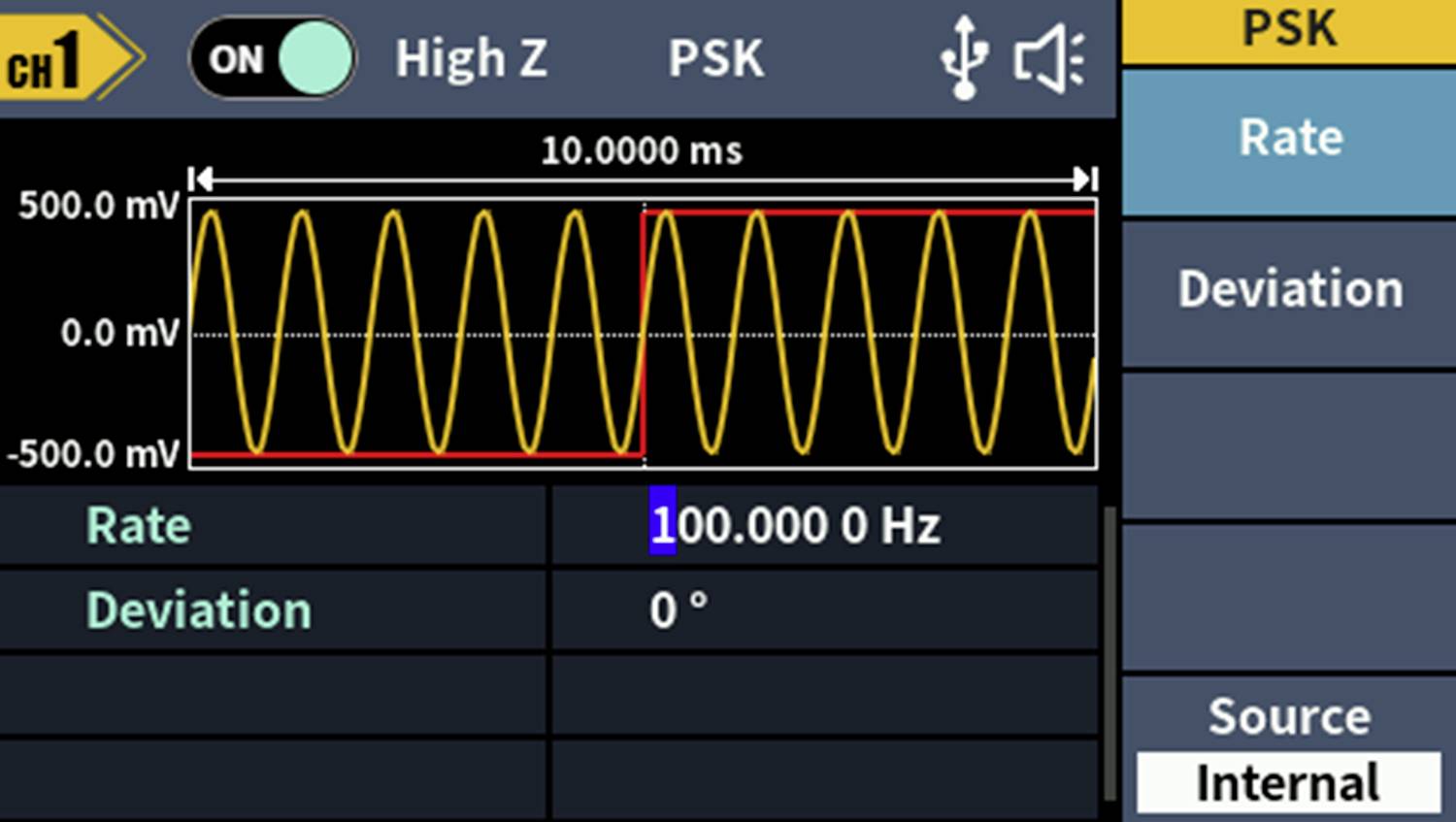

Prikaz osciloskopa: Rumeni sinusni val s periodo 10,0000 ms, amplitudo 500 mV. Nastavitve: Frekvenca 100 Hz, fazni zamik 0°, vir intern.

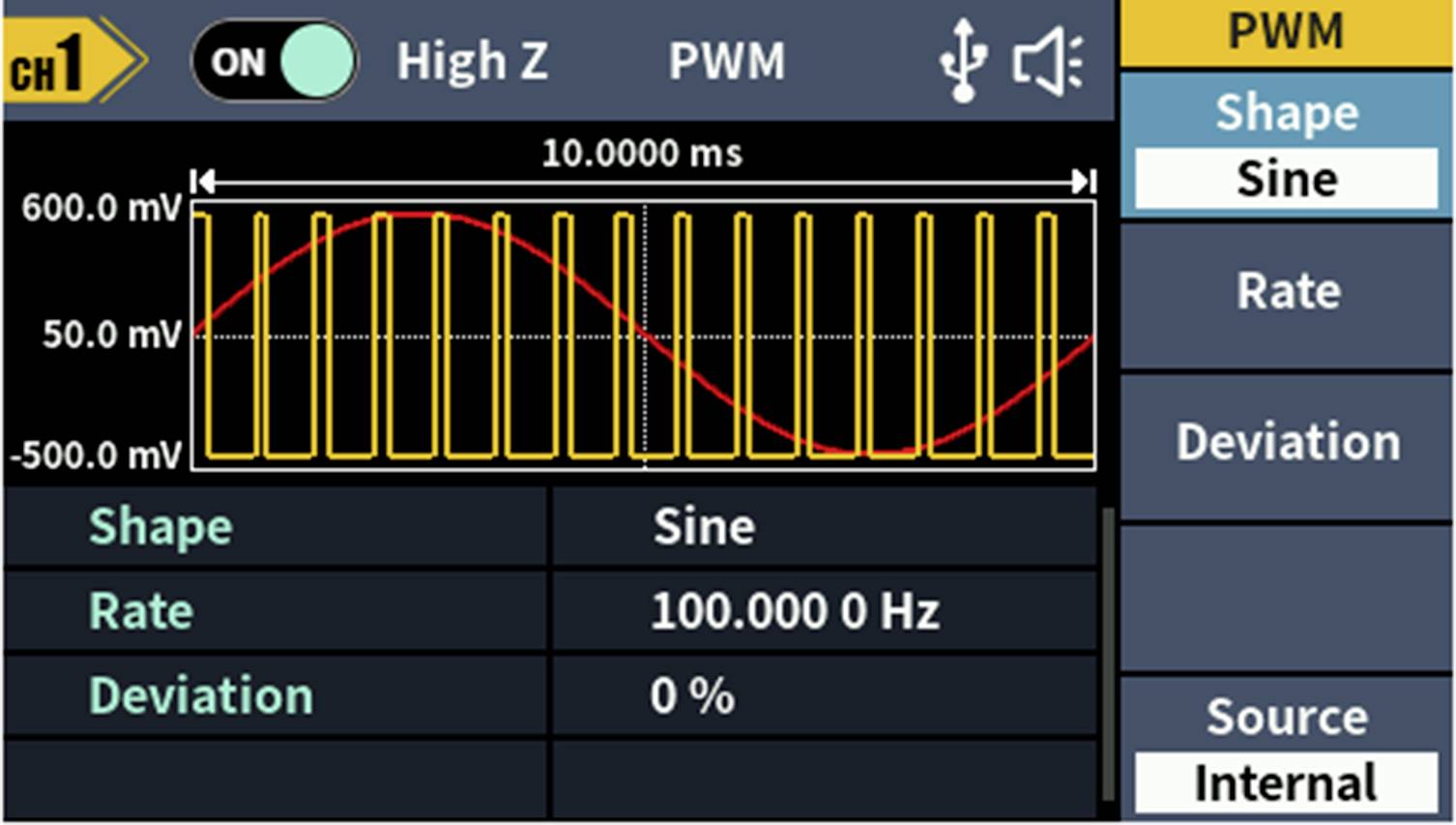

'Osciloskopski zaslon prikazuje pulzno širinsko modulacijo (PWM) s sinusno valovno obliko. Glavni parametri: Oblika - sinusna, frekvenca - 100 Hz, odklon - 0 %.'

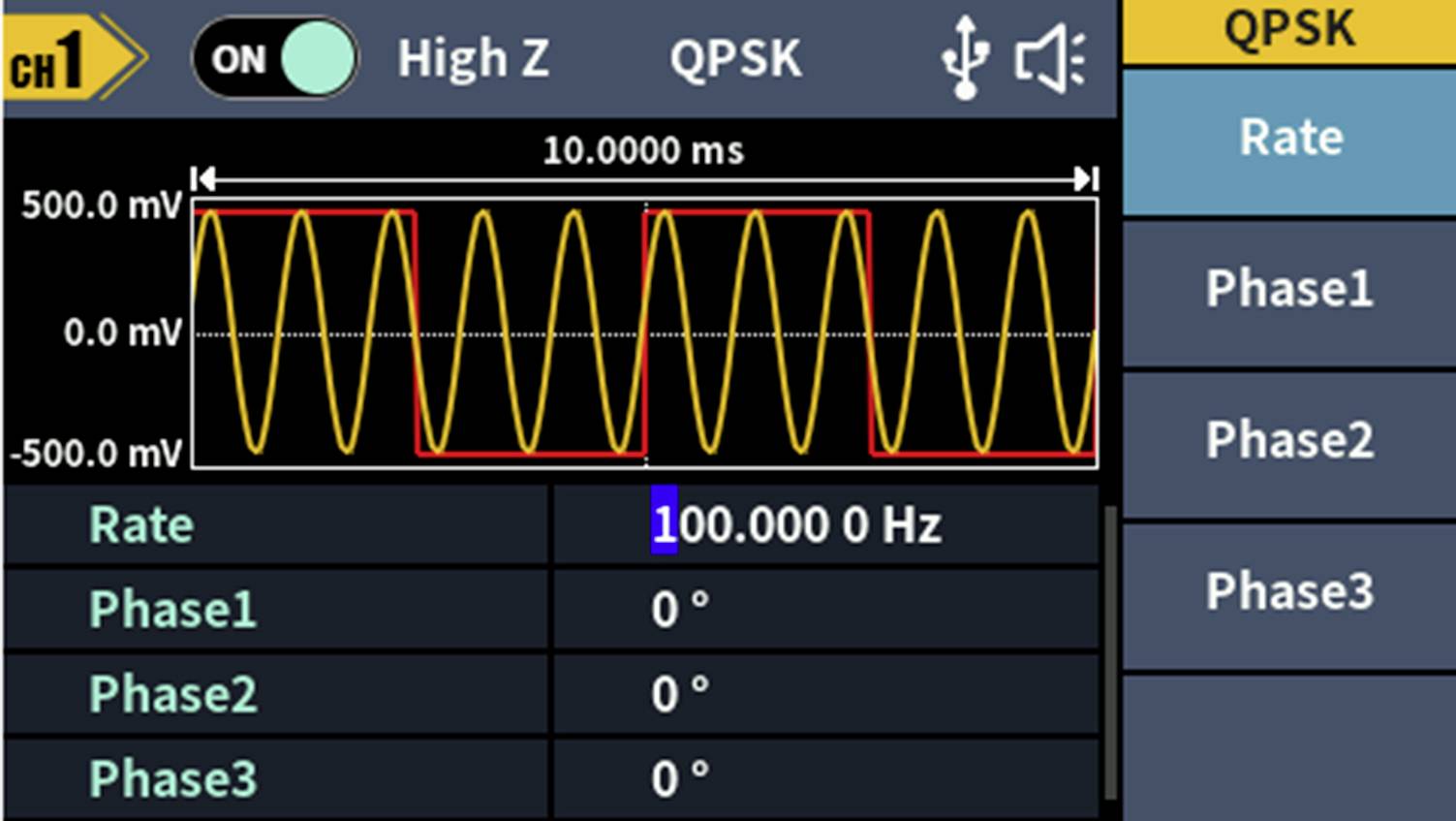

Osciloskopski prikaz QPSK signala. Rumena sinusna krivulja z rdečimi konicami. Nastavitve: Frekvenca 100.000 0 Hz, fazni kot 0° za vse.

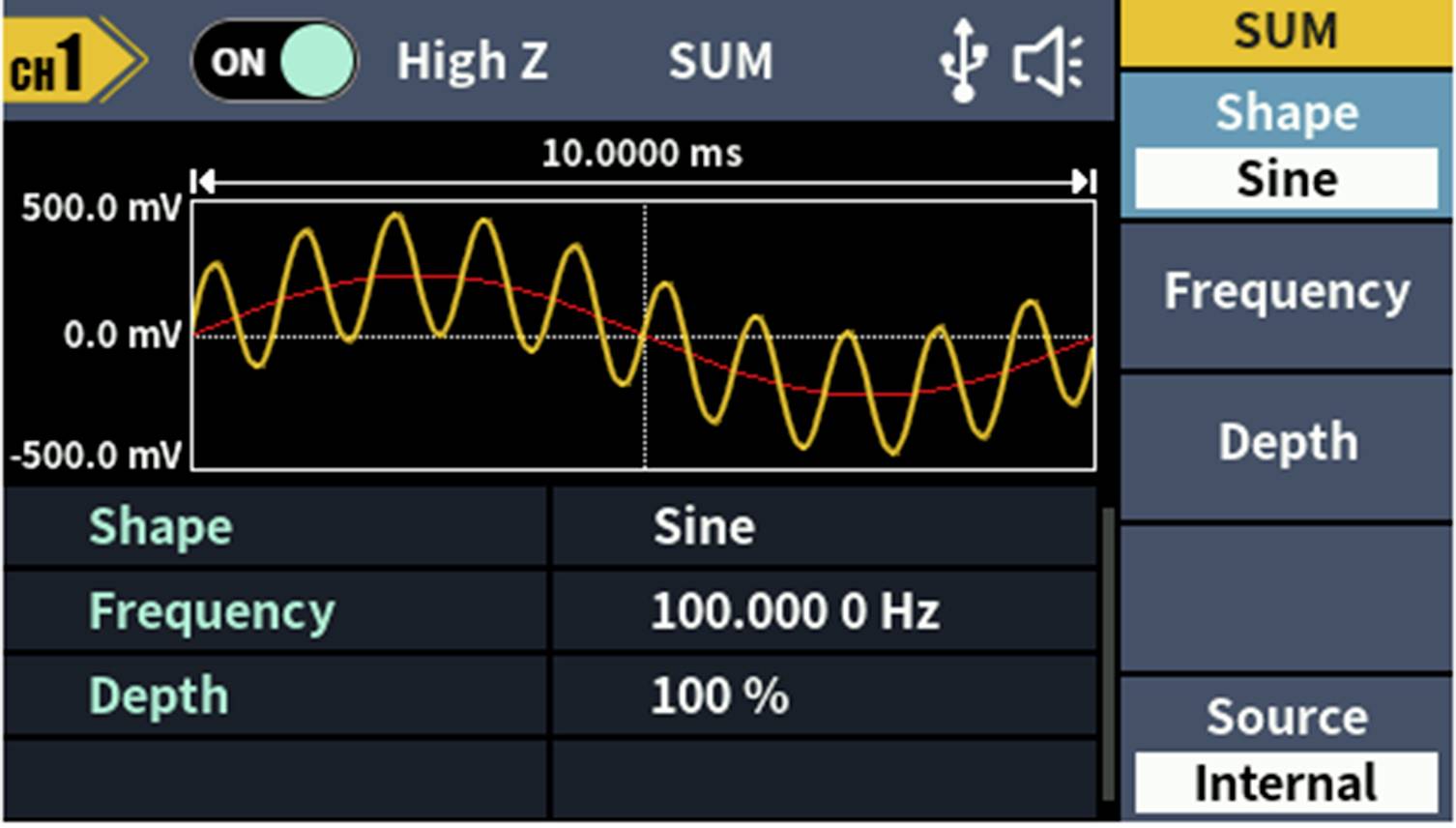

Osciloskop prikazuje sinusno valovanje pri 100 Hz. Rumena linija nakazuje nihanja napetosti. Nastavitev: Oblika: Sinus, Frekvenca: 100 Hz, Globina: 100 %.

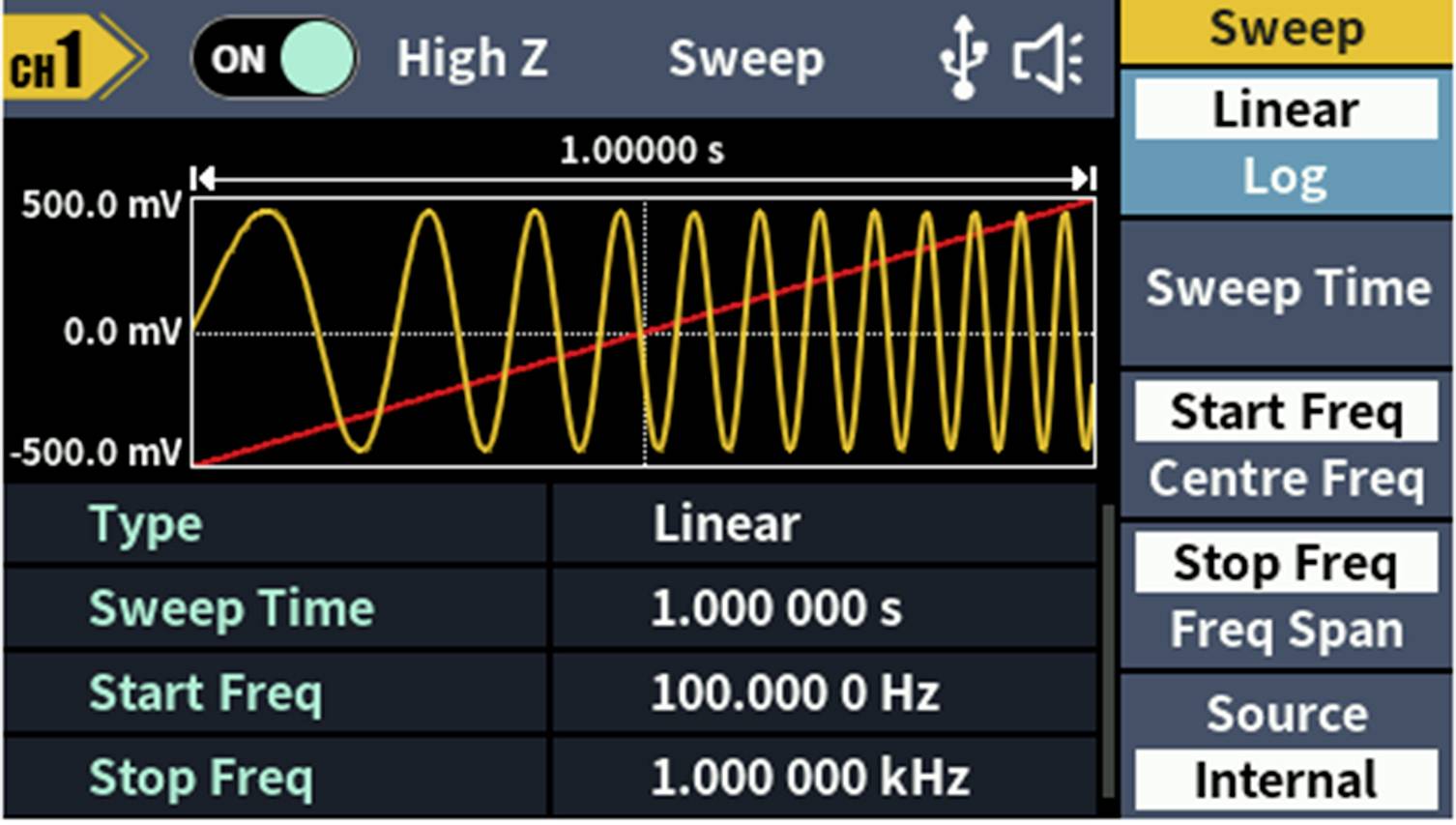

Osciloskopski zaslon prikazuje rumeni sinusni val. X-os: 1 mikrosekunda, Y-os: 500 mV na delitev. Nastavitve: Linearno, Čas preleta: 1 sekunda, Začetna frekvenca: 100 kHz, Končna frekvenca: 1 MHz.

1/28

Dodatne informacije

Podatkovni list izdelka (PDF)

Hitra dostava tor, 22.9.

73 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (305,00 € / Kos)

305,00 €

z DDV

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Generator funkcij FG-1602

60MHz frekvenčni izhod
Frekvenčna ločljivost 1 µHz
2 kanala
9,14 cm (3,6-palčni) zaslon TFT LCD (480 x 272 slikovnih pik)
Podpira SCPI
Največja hitrost vzorčenja 300 MSa/s
14-bitna navpična ločljivost

Tehnične specifikacije

Vrsta izdelka: omrežno napajanje

Frekvenčni razpon: 1 µHz - 60 MHz

Izhodna oblika signala: arBitrarni

Frekvenčno območje sinusa: 1 µHz - 60 MHz

Klir faktor sinus: 0.2 %

Frekvenčno območje pravokotnika: 1 μHz - 20 MHz

Čas naraščanja pravokotnika: 15 ns

Prikaz: LCD

Frekvenčno območje trikotnika: 1 μHz - 2 MHz

Frekvenčno območje ARB: 1 μHz - 10 MHz

: delovni standardi (lastni)

Mere: (Š x V) 200 mm x 92 mm

Teža: 1 kg

Število kanalov: 2-kanalni

Frekvenca (maks.): 60 MHz

Frekvenca (min.): 1 µHz

Značilnosti: modulacija

Merilna kategorija: CAT II 250 V

Širina: 200 mm

Višina: 92 mm

Vmesniki: USB 2.0 vtikač b

Napajanje: 230 v/ac

Vrsta: FG-1602

Embalaža brez plastike: embalaža brez plastike

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2616563 VOLTCRAFT FG-1602 omrežno napajanje 1 µHz - 60 MHz 2-kanalni arBitrarni

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2616563 VOLTCRAFT FG-1602 omrežno napajanje 1 µHz - 60 MHz 2-kanalni arBitrarni

Garancijski pogoji

Garancijski pogoji 2616563 VOLTCRAFT FG-1602 omrežno napajanje 1 µHz - 60 MHz 2-kanalni arBitrarni

Prenos datotek

Prenos datotek 2616563 VOLTCRAFT FG-1602 omrežno napajanje 1 µHz - 60 MHz 2-kanalni arBitrarni

Opis

Funkcijski generator VOLTCRAFT FG-1602 s 60 MHz, hitrostjo vzorčenja 300 MSa/s in 14-bitno vertikalno ločljivostjo ponuja 2 neodvisna kanala. Obsežen izhod valovnih oblik zagotavlja sinusne, kvadratne, impulzne, rampe, hrup in 150 vgrajenih poljubnih valovnih oblik.

Besedilo je strojno prevedeno.

Izvedba

Obsežen izhod valov: sinus, kvadrat, impulz, rampa, hrup in 150 vgrajenih poljubnih valovnih oblik
Dolžina valovne oblike: 2 točke do 100 k
Valovna oblika modulacije: AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM, SUM, SWEEP, BURST
Območje štetja frekvenc: 100mHz - 100MHz
Ločljivost frekvenčnega števca: 7 števk
Vhod: vhod frekvenčnega števca, vhod zunanje modulacije, vhod zunanjega prožilca
Izhod: sinhronizacija
Komunikacijski vmesnik: USB gostitelj, USB naprava

Obseg dostave

Generator funkcij
Električni kabel
USB-kabel
BNC kabel Q9
BNC-kabel za krokodil
1x rezervna varovalka (250 V, F1AL)
Programska oprema + angleški priročnik na CD-ju
Varnostni list
Navodila
