VOLTCRAFT FG-1302 omrežno napajanje 1 µHz - 30 MHz 2-kanalni arBitrarni

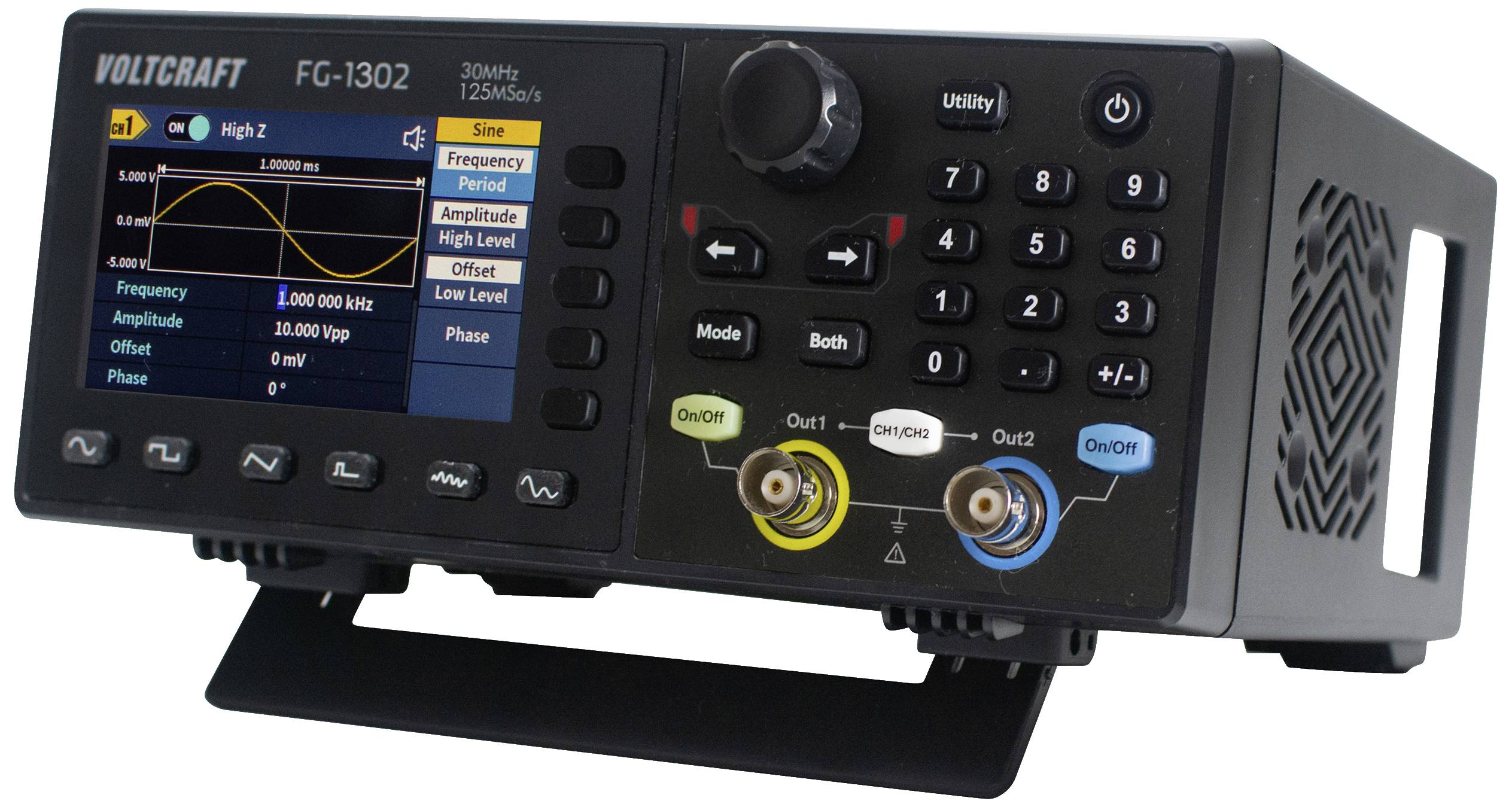

Frekvenčni generator z digitalnim prikazom, ki prikazuje obliko signalnega vala. Gumbi in oznake omogočajo nastavitve in upravljanje.

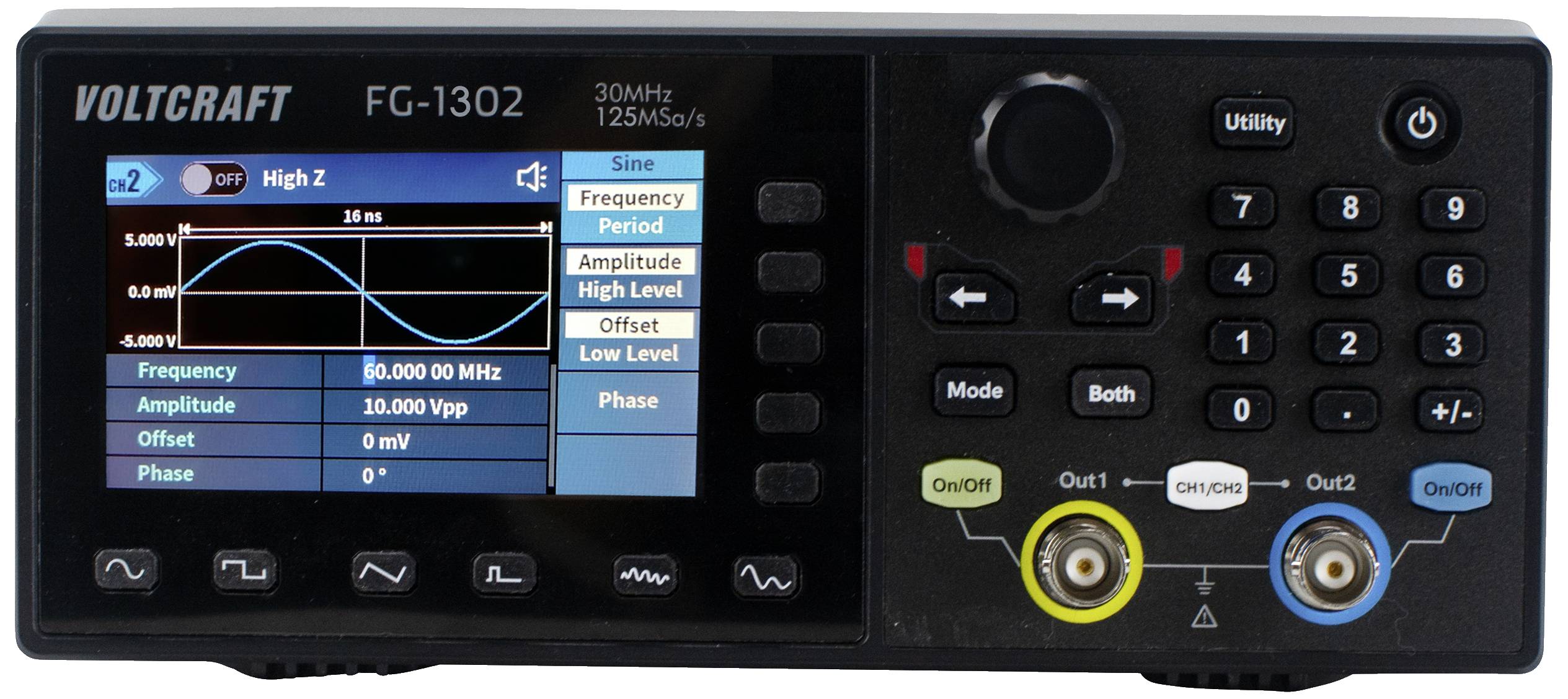

Generator funkcij Voltcraft FG-1302 prikazuje zaslon z informacijami o frekvenci, amplitudi in fazi. Elementi za upravljanje so na desni strani.

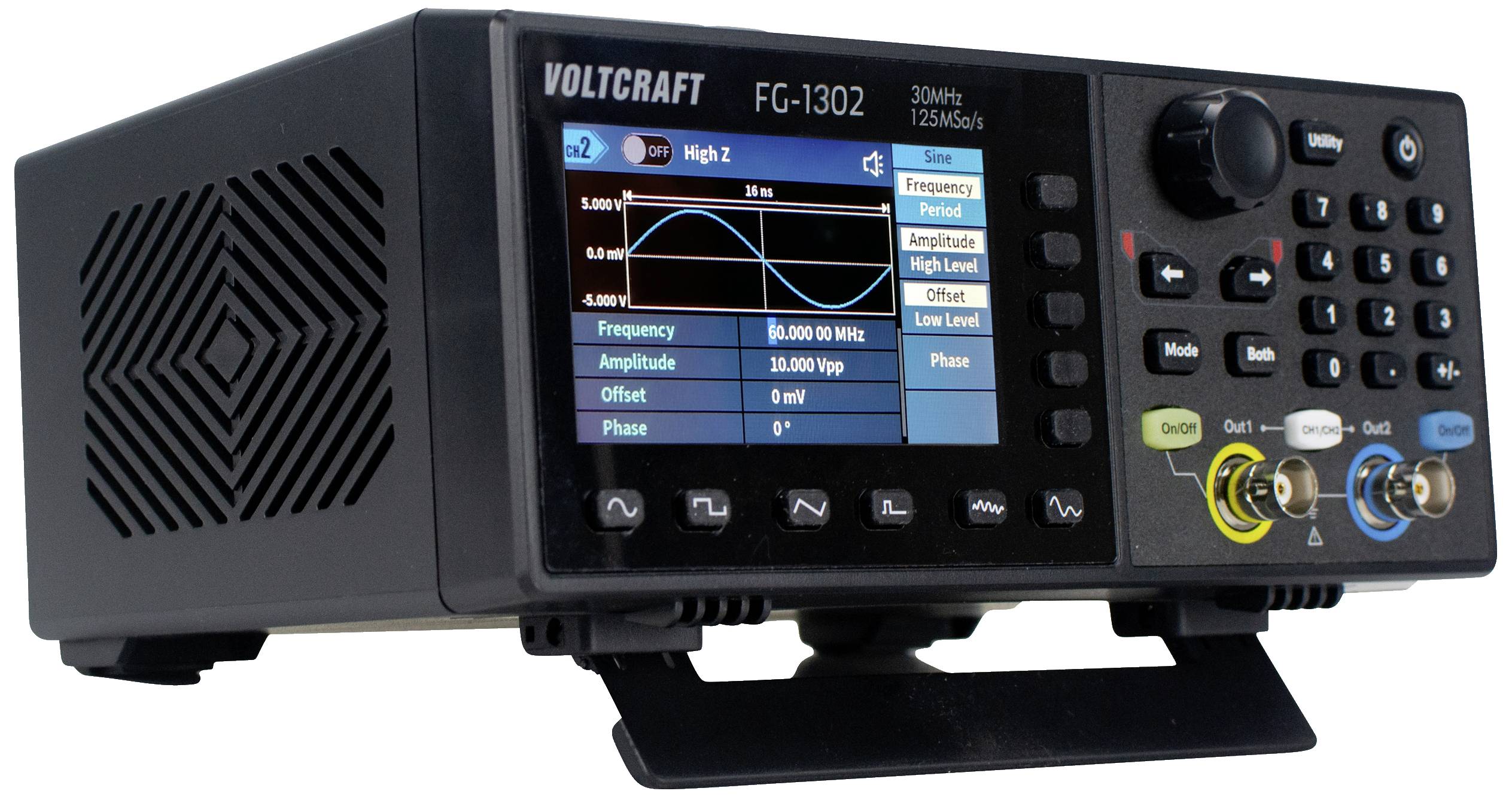

Generator funkcij Voltcraft FG-1302 s barvnim zaslonom prikazuje valovno obliko. Stranski upravljalni elementi in priključki so vidni.

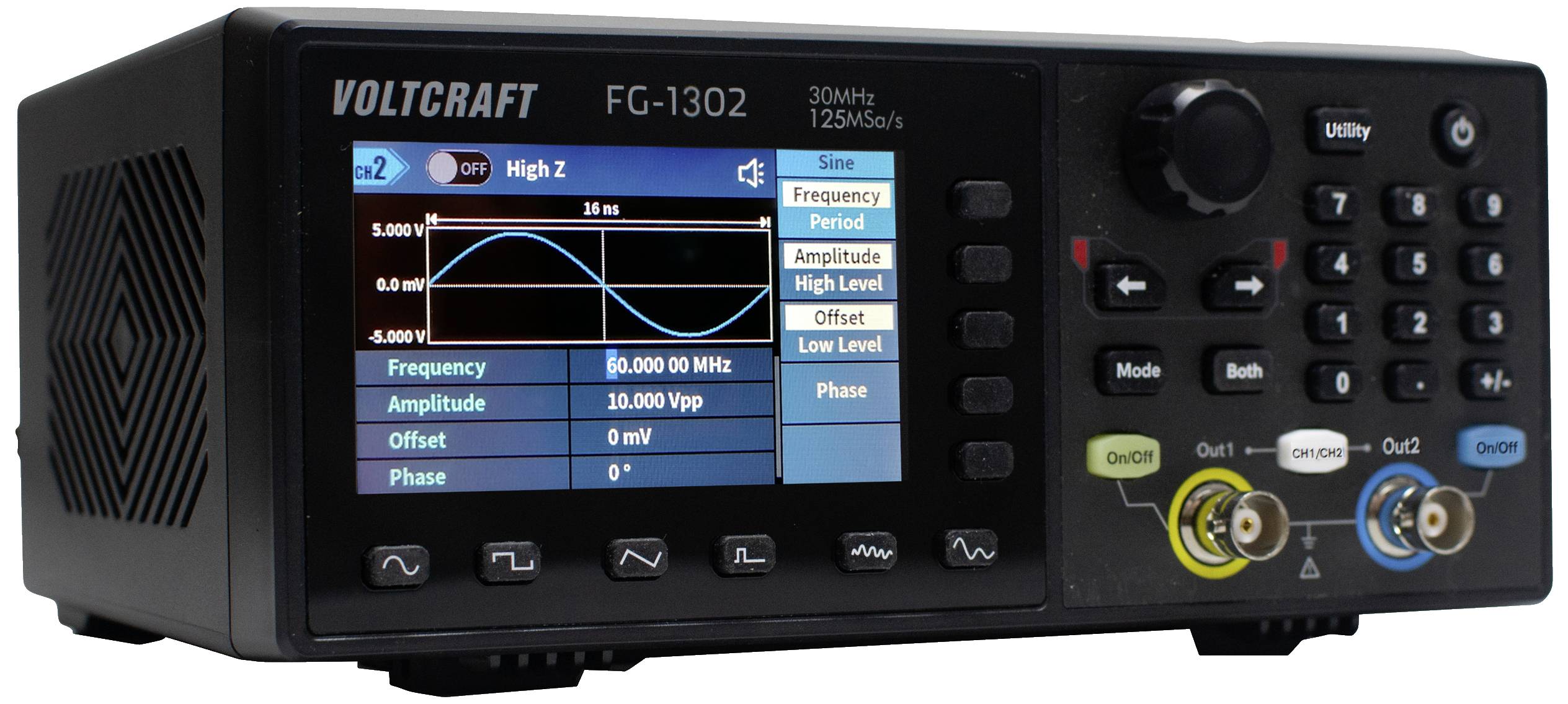

Generator funkcij z digitalnim zaslonom prikazuje sinusno krivuljo ter nastavitve, kot sta frekvenca in amplituda.

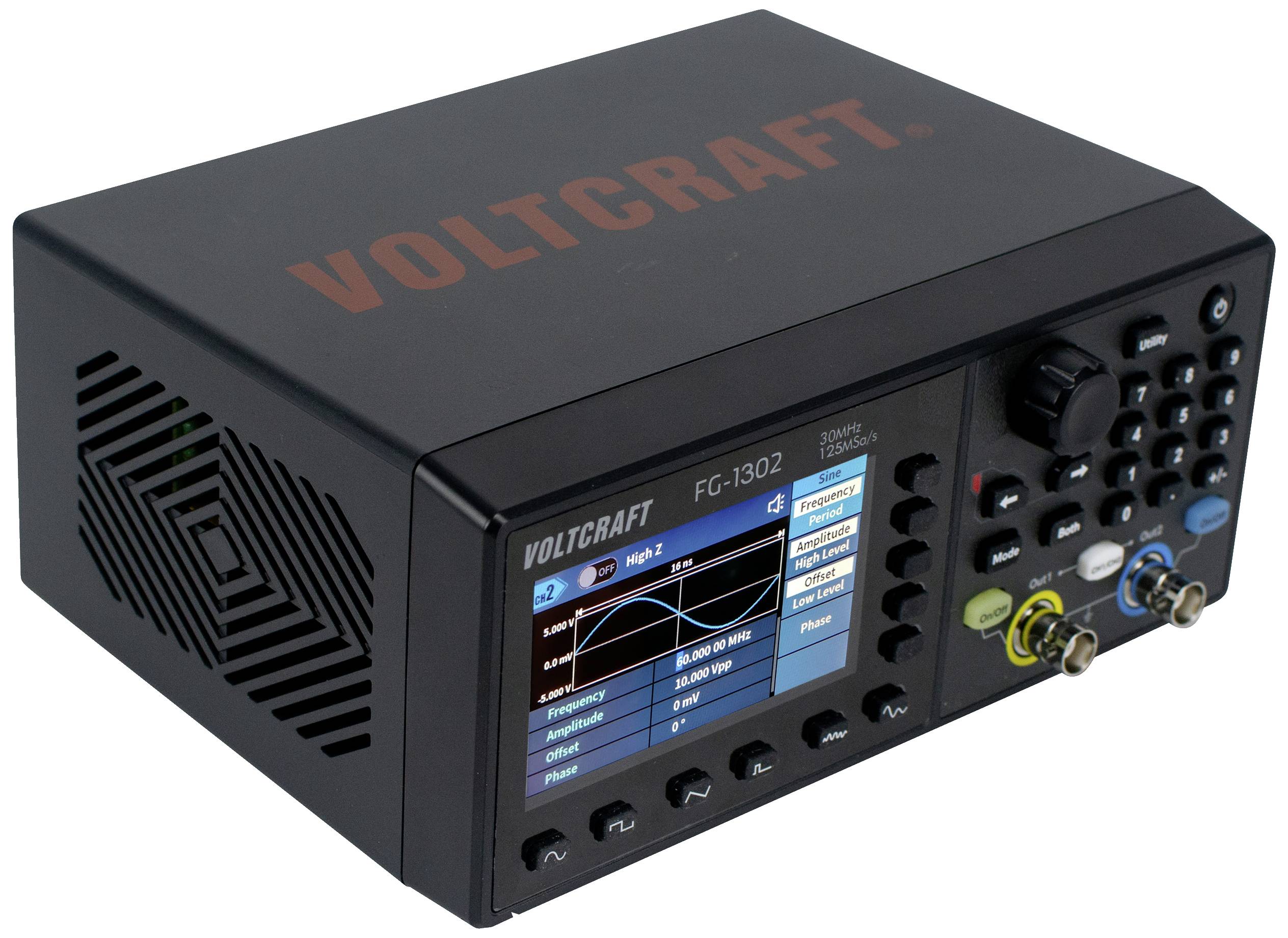

Digitalna naprava za generiranje funkcij znamke 'Voltcraft' na vrhu. Na zaslonu prikazuje grafične podatke valovnih oblik.

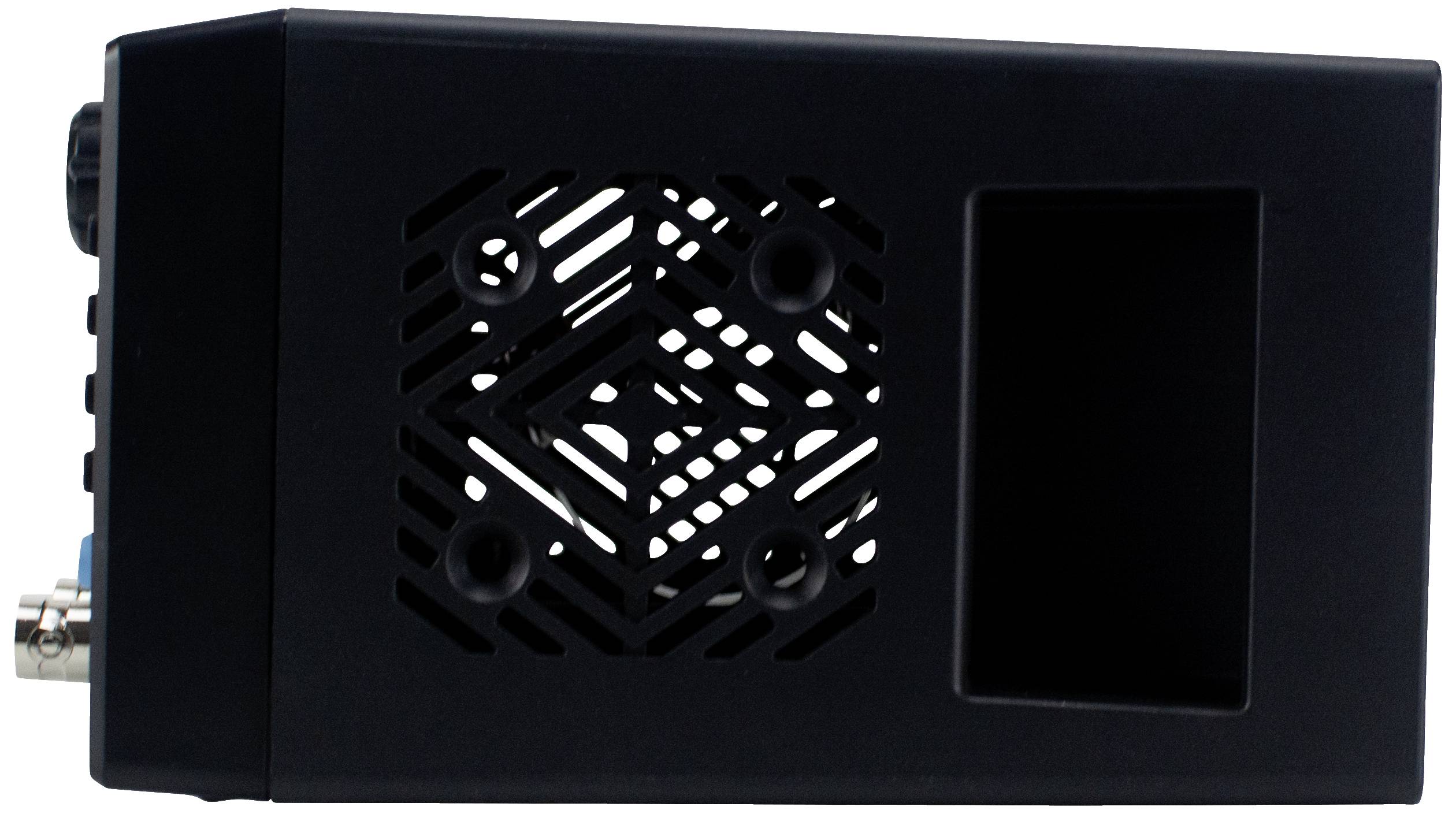

Črna tehnična naprava z prezračevalnimi režami na strani in več priključki.

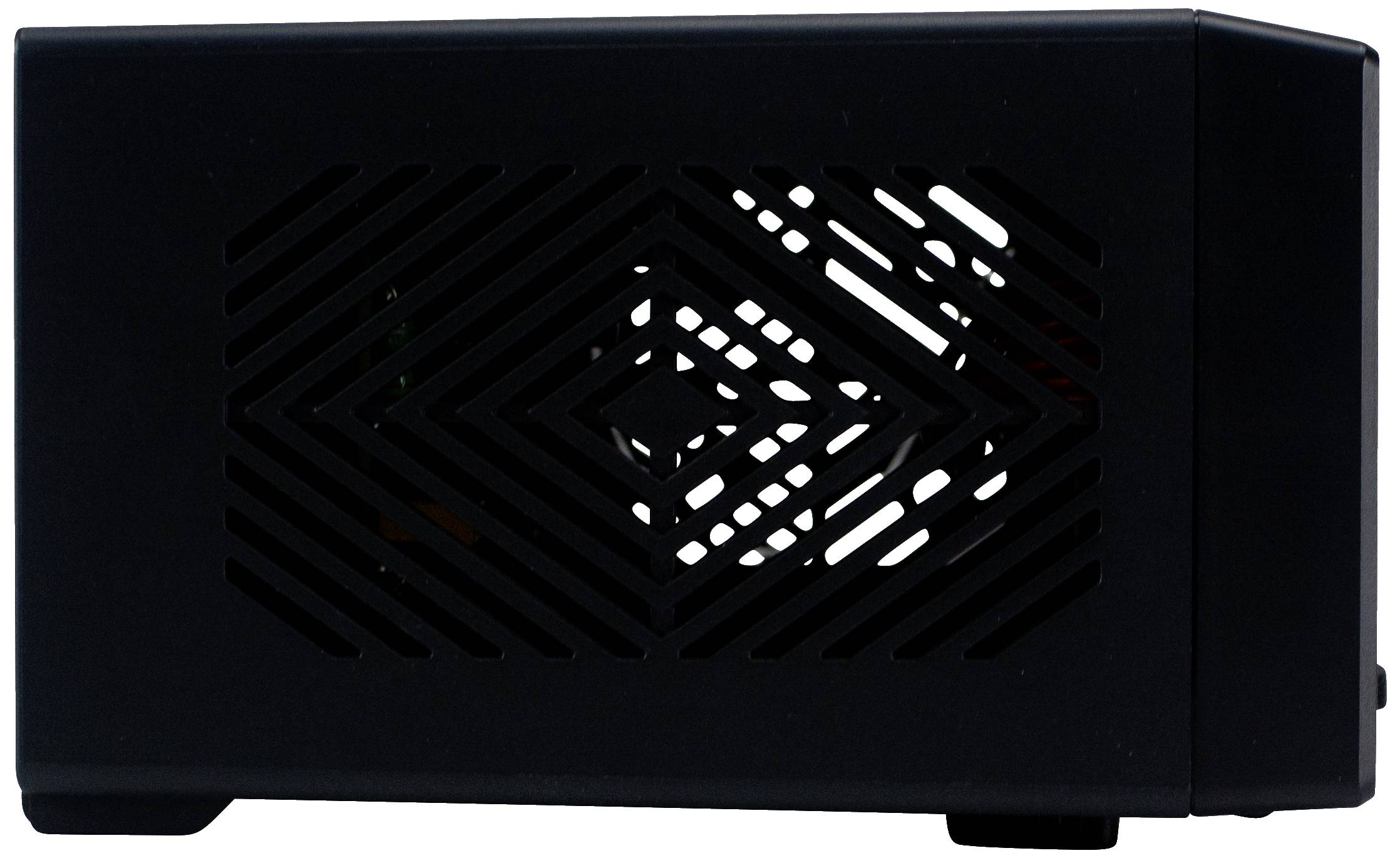

Črno ohišje računalnika z diagonalno potekajočimi prezračevalnimi režami na strani, ki delno razkriva notranje komponente naprave.

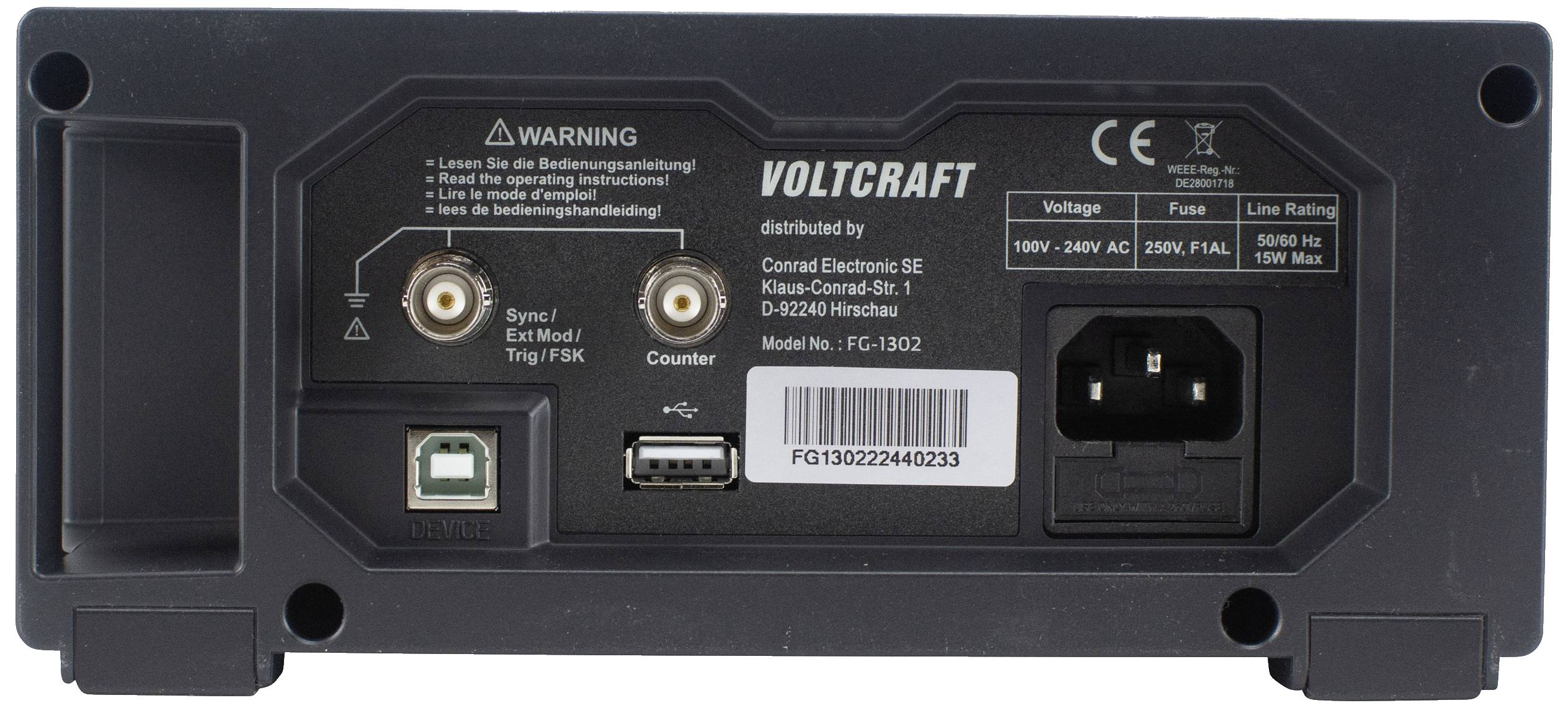

Zadnja stran naprave Voltcraft z priključki, priključkom za električni kabel in opozorilom za navodila za uporabo. Model FG-1302.

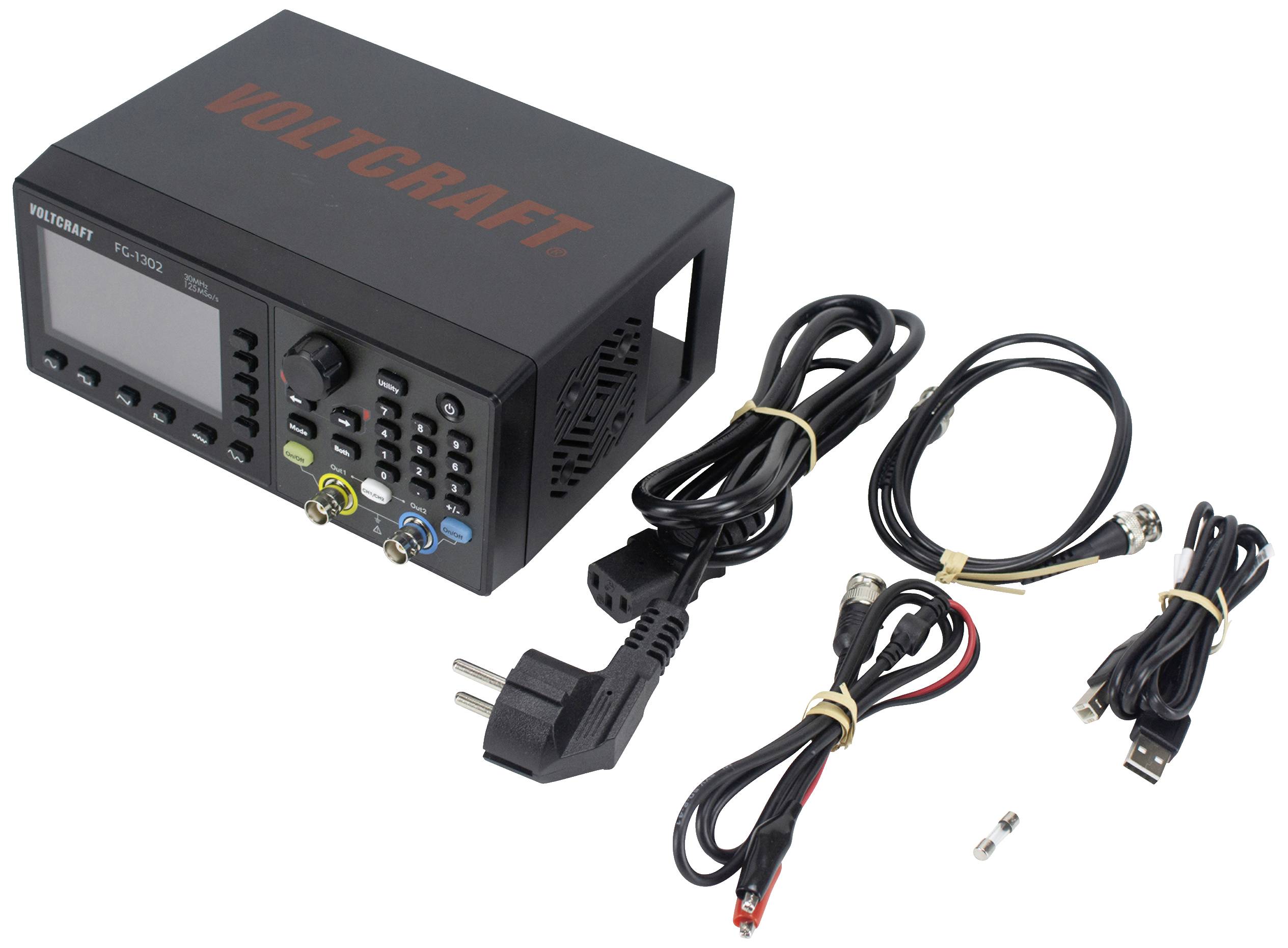

Napajalni adapter z več kabli in vtiči, znamke Voltcraft. Primeren za napajanje in uravnavanje napetosti elektronskih naprav.

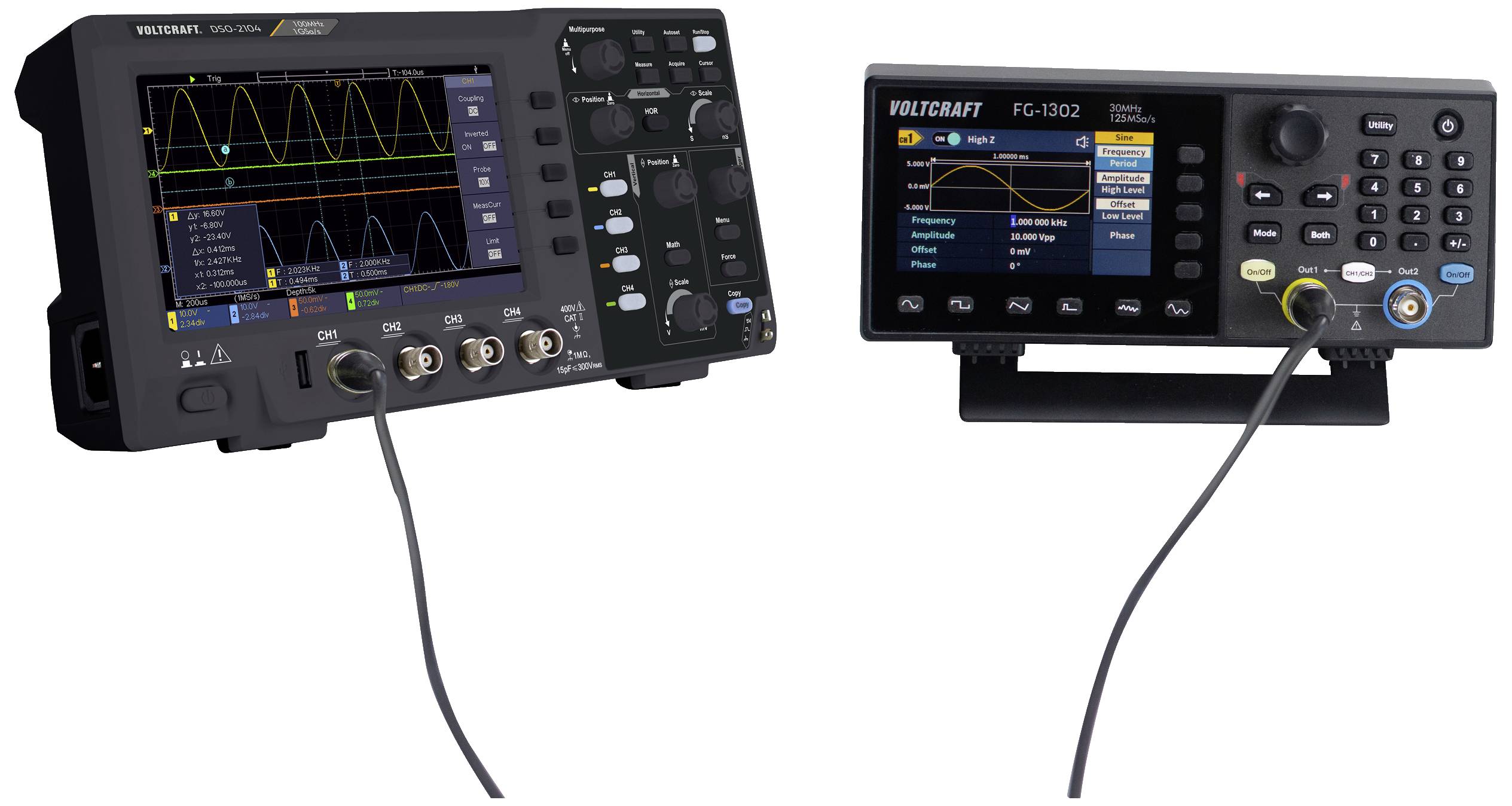

Osciloskop in generator funkcij sta povezana. Osciloskop prikazuje valovne signale. Oba uređaja imata barvne zaslone in številne upravljalne elemente.

Osciloskopski zaslon prikazuje 3FSK modulacijo z rumeno valovno obliko in rdečimi oznakami. Frekvence: hitrost 100 Hz, HopFreq1/2: 100 Hz.

'4FSK-modulacija na osciloskopskem zaslonu. Zaslon prikazuje valovne oblike in nastavitve frekvence: hitrost, HopFreq1, HopFreq2, HopFreq3.'

Osciloskopski zaslon prikazuje sinusno valovanje z 1,00000 ms in 500,0 mV. Vnosno polje „Set Value: 7,5". Enote: MHz, kHz, Hz.

Diagram amplitude modulacije: Rumena sinusna krivulja in rdeča ovojnica; parametri so oblika 'Sine', frekvenca 100.000 Hz, globina 100 %.

'Osciloskopski prikaz prikazuje sinusno napetostno signalizacijo s frekvenco 0 Hz in amplitudo 1.000 Vpp. Način ASK je aktiviran.'

Osciloskopski zaslon z grafičnim prikazom valovne oblike. Rumeni sinusni val med -500,0 in 500,0 mV. BPSK-način, frekvenca: 100,0000 Hz.

Zaslon osciloskopa prikazuje sinusno valovanje z 1,000000 s trajanja in 1 ciklom v sunkovnem načinu.

'Osciloskopski prikaz z načinom sunkovnega delovanja: Signal z amplitudo 500 mV in -500 mV, trajanje 1,00000 s, N_Cycle filtriran, polariteta pozitivna.'

Zaslon osciloskopa prikazuje AM-valovno obliko. Glavna oblika: sinusna; Frekvenca: 100 Hz; Modulacijska globina: 100 %; Vir: Interno.

Osciloskopski zaslon prikazuje rumeno sinusno valovanje in rdečo črto. Nastavitve: 'Oblika: Sinus', 'Frekvenca: 100.000 Hz'.

Diagram osciloskopa prikazuje FSK signal z rumeno valovno obliko. Zgoraj: 'High Z', 'FSK'. Vrednosti: 'Hitrost' 100.000 Hz, 'Frekvenca preskoka' 100.000 Hz.

Osciloskopski zaslon prikazuje sinusno valovanje s frekvenco 1 MHz in trajanjem 100 µs. Frekvenca in čas oscilacije sta poudarjena.

Zaslон osciloskopa prikazuje sinusno valovanje s frekvenco 100 Hz in 0° odklonom. Desna stran: nastavitve oblike, frekvence in vira.

Prikaz osciloskopa: Rumeni sinusni val s periodo 10,0000 ms, amplitudo 500 mV. Nastavitve: Frekvenca 100 Hz, fazni zamik 0°, vir intern.

'Osciloskopski zaslon prikazuje pulzno širinsko modulacijo (PWM) s sinusno valovno obliko. Glavni parametri: Oblika - sinusna, frekvenca - 100 Hz, odklon - 0 %.'

Osciloskopski prikaz QPSK signala. Rumena sinusna krivulja z rdečimi konicami. Nastavitve: Frekvenca 100.000 0 Hz, fazni kot 0° za vse.

Osciloskop prikazuje sinusno valovanje pri 100 Hz. Rumena linija nakazuje nihanja napetosti. Nastavitev: Oblika: Sinus, Frekvenca: 100 Hz, Globina: 100 %.

Osciloskopski zaslon prikazuje rumeni sinusni val. X-os: 1 mikrosekunda, Y-os: 500 mV na delitev. Nastavitve: Linearno, Čas preleta: 1 sekunda, Začetna frekvenca: 100 kHz, Končna frekvenca: 1 MHz.

1/28

Dodatne informacije

Podatkovni list izdelka (PDF)

Hitra dostava tor, 22.9.

149 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (234,99 € / Kos)

234,99 €

z DDV

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Funkcijski generator FG-1302

30MHz frekvenčni izhod
Frekvenčna ločljivost 1 µHz
2 kanala
9,14 cm (3,6-palčni) zaslon TFT LCD (480 x 272 slikovnih pik)
Podpira SCPI
Največja hitrost vzorčenja 125 MSa/s
14-bitna navpična ločljivost

Tehnične specifikacije

Vrsta izdelka: omrežno napajanje

Frekvenčni razpon: 1 µHz - 30 MHz

Izhodna oblika signala: arBitrarni

Frekvenčno območje sinusa: 1µHz - 30 MHz

Klir faktor sinus: 0.2 %

Frekvenčno območje pravokotnika: 1 μHz - 15 MHz

Čas naraščanja pravokotnika: 15 ns

Prikaz: LCD

Frekvenčno območje trikotnika: 1 μHz - 1 MHz

Frekvenčno območje ARB: 1 μHz - 10 MHz

: delovni standardi (lastni)

Mere: (Š x V) 200 mm x 92 mm

Teža: 1 kg

Število kanalov: 2-kanalni

Frekvenca (maks.): 30 MHz

Frekvenca (min.): 1 µHz

Značilnosti: modulacija

Merilna kategorija: CAT II 250 V

Širina: 200 mm

Višina: 92 mm

Vmesniki: USB 2.0 vtikač b

Napajanje: 230 v/ac

Vrsta: FG-1302

Embalaža brez plastike: embalaža brez plastike

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2616564 VOLTCRAFT FG-1302 omrežno napajanje 1 µHz - 30 MHz 2-kanalni arBitrarni

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2616564 VOLTCRAFT FG-1302 omrežno napajanje 1 µHz - 30 MHz 2-kanalni arBitrarni

Garancijski pogoji

Garancijski pogoji 2616564 VOLTCRAFT FG-1302 omrežno napajanje 1 µHz - 30 MHz 2-kanalni arBitrarni

Prenos datotek

Prenos datotek 2616564 VOLTCRAFT FG-1302 omrežno napajanje 1 µHz - 30 MHz 2-kanalni arBitrarni

Opis

Funkcijski generator VOLTCRAFT FG-1302 s 30 MHz, hitrostjo vzorčenja 125 MSa/s in 14-bitno vertikalno ločljivostjo ponuja 2 neodvisna kanala. Obsežen izhod valovnih oblik zagotavlja sinusne, kvadratne, impulzne, rampe, hrup in 150 vgrajenih poljubnih valovnih oblik.

Besedilo je strojno prevedeno.

Izvedba

Obsežen izhod valovnih oblik: sinus, kvadrat, impulz, rampa, hrup in 150 vgrajenih poljubnih valovnih oblik
Dolžina valovne oblike: 2 točke do 100 k
Valovna oblika modulacije: AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM, SUM, SWEEP, BURST
Območje štetja frekvenc: 100mHz - 100MHz
Ločljivost frekvenčnega števca: 7 števk
Vhod: vhod frekvenčnega števca, vhod zunanje modulacije, vhod zunanjega prožilca
Izhod: sinhronizacija
Komunikacijski vmesnik: USB gostitelj, USB naprava

Obseg dostave

Generator funkcij
Električni kabel
USB-kabel
BNC kabel Q9
BNC-kabel za krokodil
1x rezervna varovalka (250 V, F1AL)
Programska oprema + angleški priročnik na CD-ju
Varnostni list
Navodila
