PCE Instruments PCE-OC 6 digitalni osciloskop 100 MHz 1 GSa/s 30 kpts 240000 Bit slušalka 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
2 kos - zaloga Nemčija
Število
Skupaj (275,00 € / Kos)
275,00 €
z DDV
Na voljo samo 2 kos - zaloga Nemčija
Poudarki in podrobnosti
PCE Instruments PCE-OC 6 digitalni osciloskop 100 MHz 1 GSa/s 30 kpts 240000 Bit slušalka 1 kos
- 100 MHz
- Število analognih vhodov maks. 2
Tehnične specifikacije
- Specifikacije osciloskopa
- Število kanalov: 2
- Pasovna širina 100 MHz
- Frekvenčna natančnost 0,01 %
- Frekvenca vzorčenja 1 GSA/s
- Globina pomnilnika 240 kbit/s
- Vhodna impedanca 1 MΩ
- Faktorji sonde 1x, 10x
- Največja vhodna napetost 400 V
- Časovna baza 10 ns ... 50 sek
- Navpična občutljivost 50 mV ... 500 V
- Čas vzpona 3 ns
- Natančnost ojačanja enosmernega toka ±2%
- Splošni tehnični podatki
- Vrsta zaslona: TFT zaslon na dotik
- Velikost zaslona 7 palcev
- Ločljivost zaslona 800 x 480 slikovnih pik
- Notranji pomnilnik
- Zmogljivost shranjevanja 1 GB
- Posnetek zaslona samo s podatki o shranjevanju
- Čas delovanja 4 ure
- Jezik menija: angleščina (VB), angleščina (ZDA)
- Zaščitni razred (naprava) IP20
- Napajanje 5 V DC (napajalnik je priložen)
- Vrsta vtiča Europlug
- Baterija/Akumulatorska baterija 1 x 3,7 V notranja litij-ionska baterija
- Kapaciteta 6000 mAh
- Delovni pogoji 0 ... 50 °C, 0 ... 90 % relativna vlažnost
- Pogoji shranjevanja 0 ... 50 °C, 0 ... 90 % relativna vlažnost
- Dimenzije (D x Š x V) 182 x 121 x 38 mm
- Teža: 606 g
- Vrsta izdelka
digitalni osciloskop
- Pasovna širina
100 MHz
- Stopnja vzorčenje na kanal
1 GSa/s
- Prikaz
3 ns/Div
- Izvedba
240000 Bit
- Velikost zaslona
7 palec
- Značilnosti osciloskopa
slušalka
- Časovna baza
10 ns … 50 s
- Število analognih vhodov maks.
2
delovni standardi (lastni)
- Navpični odklon
50 … 500000 mV
- Vhodna impedanca
1 mΩ
- Vhodni sklop
DC sklopka
- Vhodna napetost
400 V
- Oskrba z napetostjo
5 V/DC
- Mere
(D x Š x V) 182 x 121 x 38 mm
- Teža
606 g
- Zaslon
800 x 480 piksel
- Širina
121 mm
- Višina
38 mm
- Dolžina
182 mm
- Vmesnik
mrežni vtikač
USB-C
- Globina pomnilnika/kanal
30 kpts
- Vrsta
PCE-OC 6
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3594462 PCE Instruments PCE-OC 6 digitalni osciloskop 100 MHz 1 GSa/s 30 kpts 240000 Bit slušalka 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3594462 PCE Instruments PCE-OC 6 digitalni osciloskop 100 MHz 1 GSa/s 30 kpts 240000 Bit slušalka 1 kos
Opis

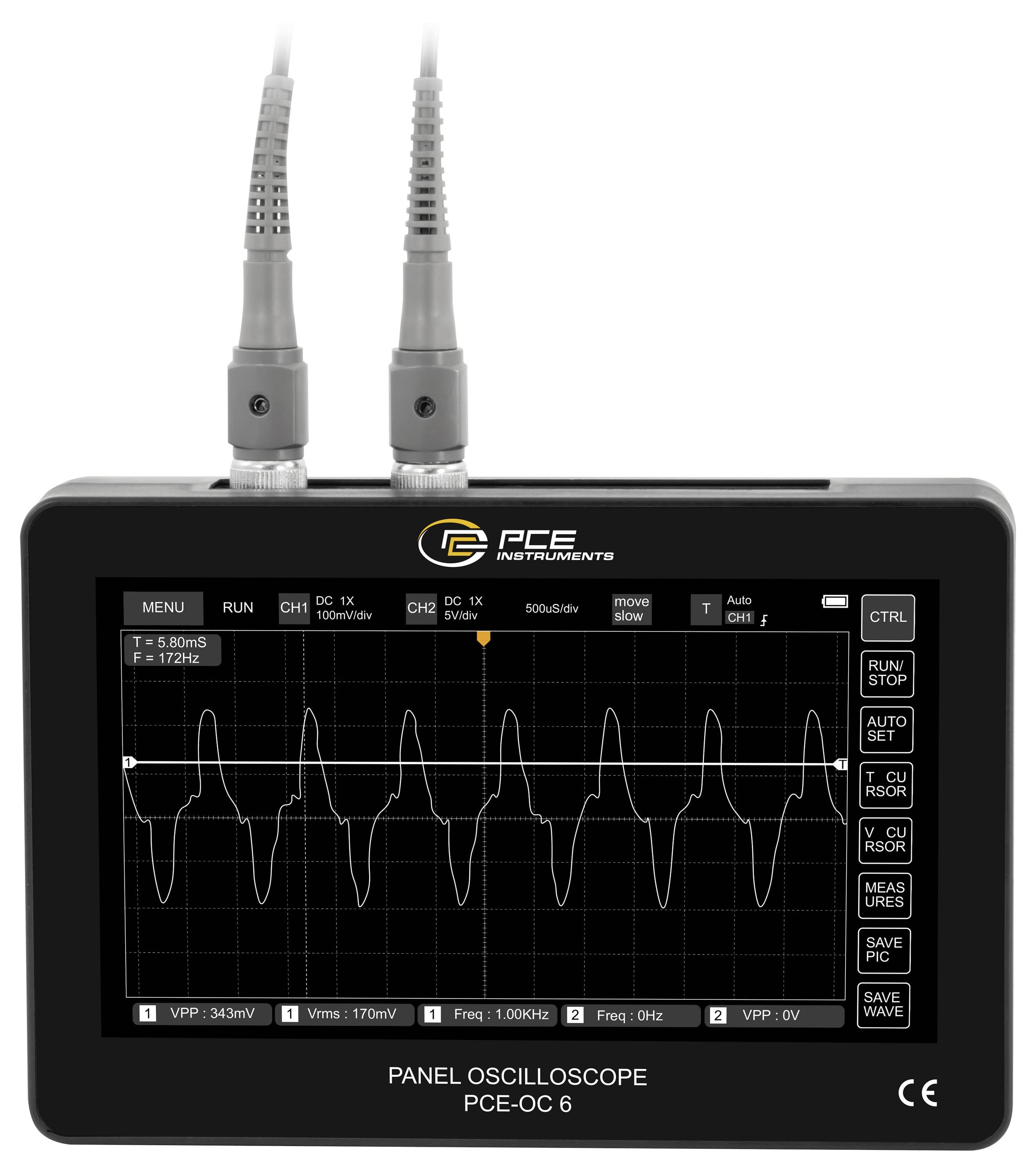

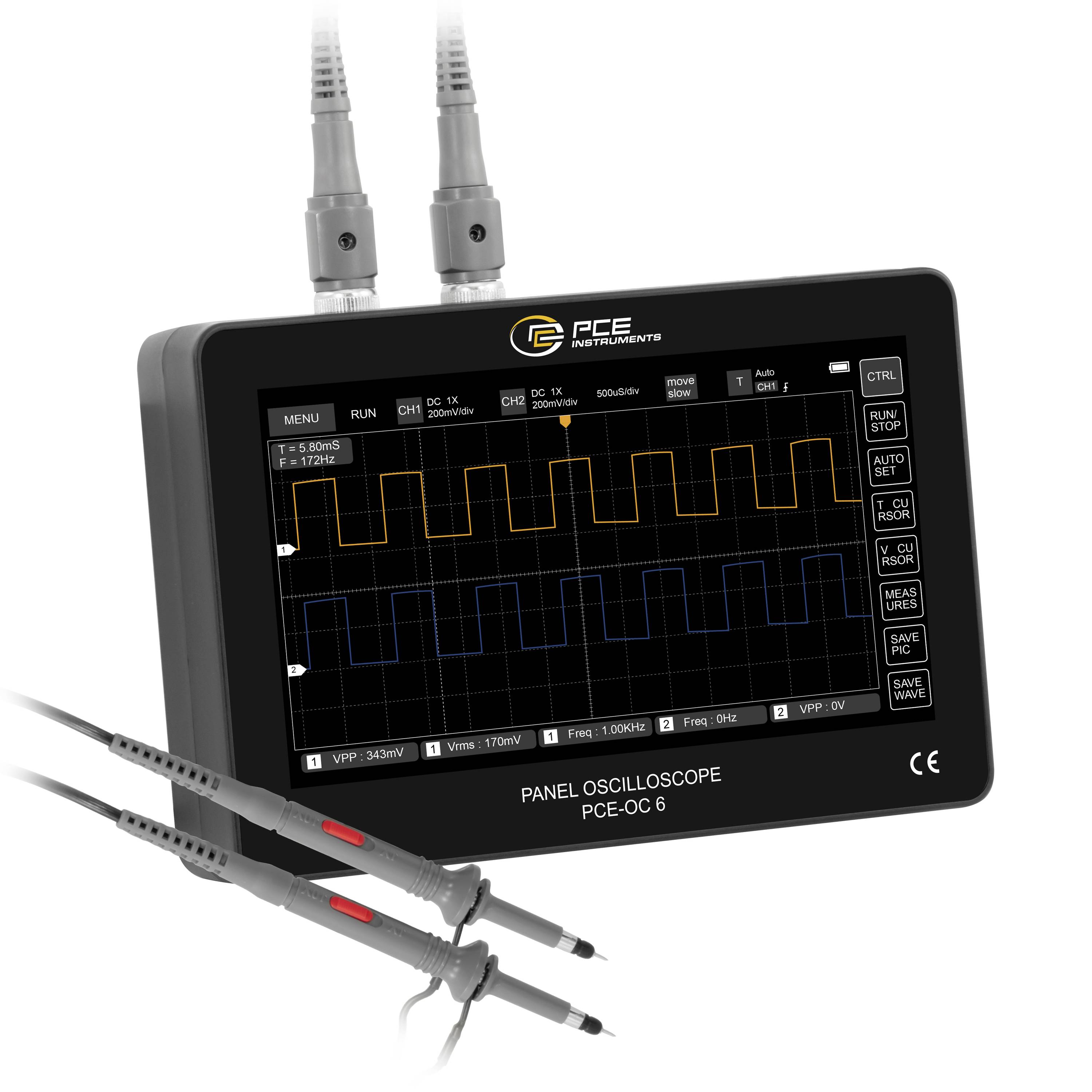

Ta sodobni osciloskop se ponaša s frekvenco vzorčenja v realnem času do 1 GSa/s in analogno pasovno širino 100 MHz na kanal. Idealen je za natančno zajemanje periodičnih analognih in aperiodičnih digitalnih signalov. Zahvaljujoč 7-palčnemu barvnemu TFT-LCD zaslonu na dotik z ločljivostjo 800 × 480 slikovnih pik je osciloskop mogoče intuitivno upravljati. Zaradi tanke in lahke zasnove je še posebej mobilen in prilagodljiv pri uporabi.

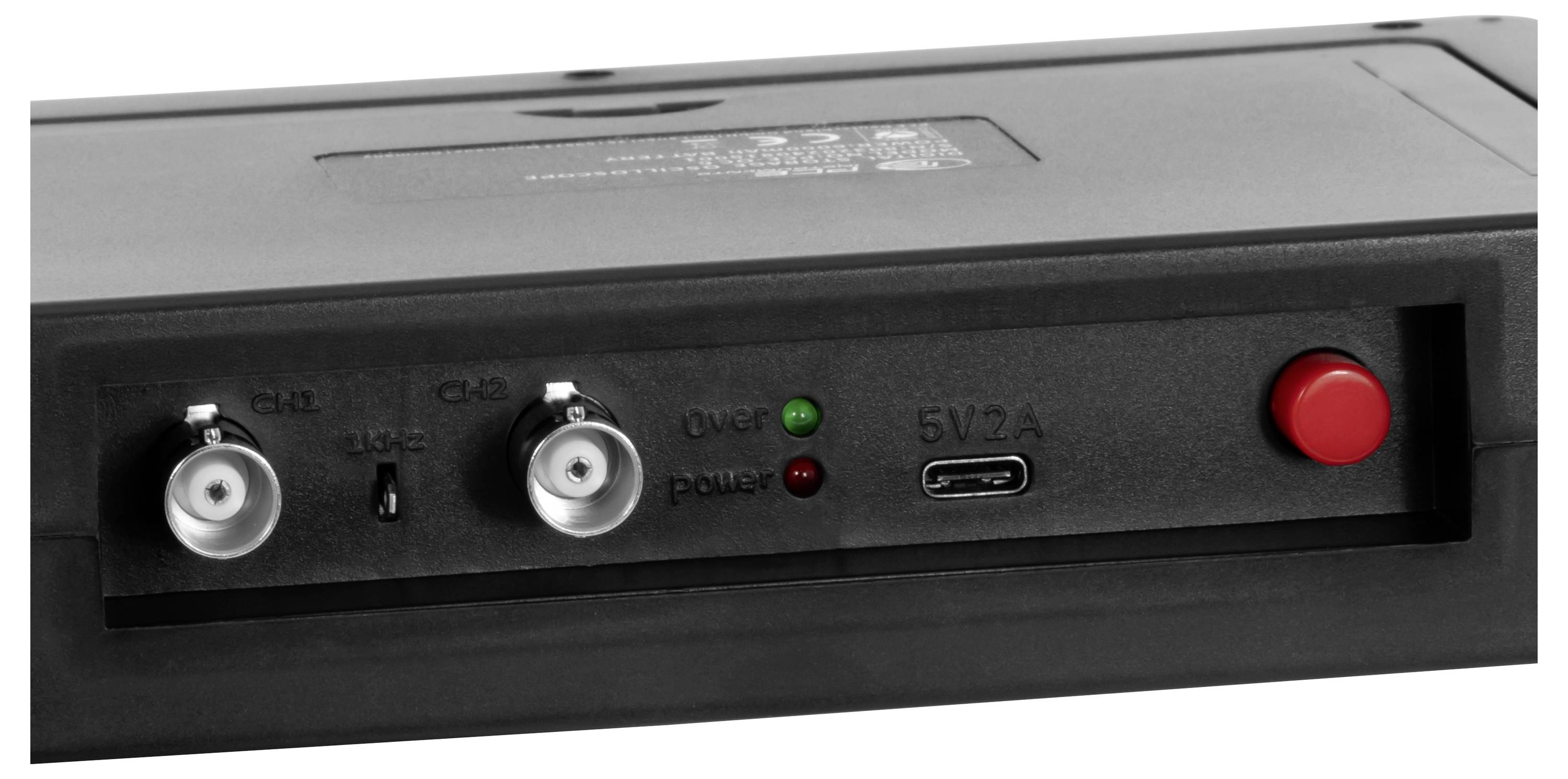

Osciloskop ponuja vse funkcije proženja (enojno/normalno/samodejno) in priročno funkcijo samodejne nastavitve z enim gumbom za hitro prilagajanje signalov. Vgrajen modul za visokonapetostno zaščito zagotavlja varnost med meritvami, saj prenaša neprekinjene napetosti do 400 V. Zmogljiv upravitelj slik valovnih oblik omogoča tudi funkcije, kot so ogled sličic, ogled podrobnosti, obračanje strani, povečava in premikanje. Poleg tega sta na voljo Lissajousov grafični prikaz za amplitudno, frekvenčno in fazno analizo ter FFT-pogled za pregled harmonikov. Visokozmogljiva litijeva baterija s kapaciteto 6000 mAh omogoča do štiri ure neprekinjenega delovanja. Zaradi tega je osciloskop idealen za mobilno uporabo. Z 1 GB notranjega pomnilnika je mogoče shraniti do 1000 posnetkov zaslona in prav toliko nizov podatkov o valovnih oblikah. Podatke je mogoče prenesti v računalnik kot datoteko prek vmesnika USB-C.
Paket vključuje dve 100 MHz sondi in dodatke ter napajalnik s podatkovnim kablom. Zato je osciloskop odličen za analizo in diagnosticiranje motenj signalov v vezjih, napajalnikih ali krmilnih enotah, pa tudi pri razvoju elektronskih komponent.
Besedilo je strojno prevedeno.
Osciloskop ponuja vse funkcije proženja (enojno/normalno/samodejno) in priročno funkcijo samodejne nastavitve z enim gumbom za hitro prilagajanje signalov. Vgrajen modul za visokonapetostno zaščito zagotavlja varnost med meritvami, saj prenaša neprekinjene napetosti do 400 V. Zmogljiv upravitelj slik valovnih oblik omogoča tudi funkcije, kot so ogled sličic, ogled podrobnosti, obračanje strani, povečava in premikanje. Poleg tega sta na voljo Lissajousov grafični prikaz za amplitudno, frekvenčno in fazno analizo ter FFT-pogled za pregled harmonikov. Visokozmogljiva litijeva baterija s kapaciteto 6000 mAh omogoča do štiri ure neprekinjenega delovanja. Zaradi tega je osciloskop idealen za mobilno uporabo. Z 1 GB notranjega pomnilnika je mogoče shraniti do 1000 posnetkov zaslona in prav toliko nizov podatkov o valovnih oblikah. Podatke je mogoče prenesti v računalnik kot datoteko prek vmesnika USB-C.
Paket vključuje dve 100 MHz sondi in dodatke ter napajalnik s podatkovnim kablom. Zato je osciloskop odličen za analizo in diagnosticiranje motenj signalov v vezjih, napajalnikih ali krmilnih enotah, pa tudi pri razvoju elektronskih komponent.
Besedilo je strojno prevedeno.

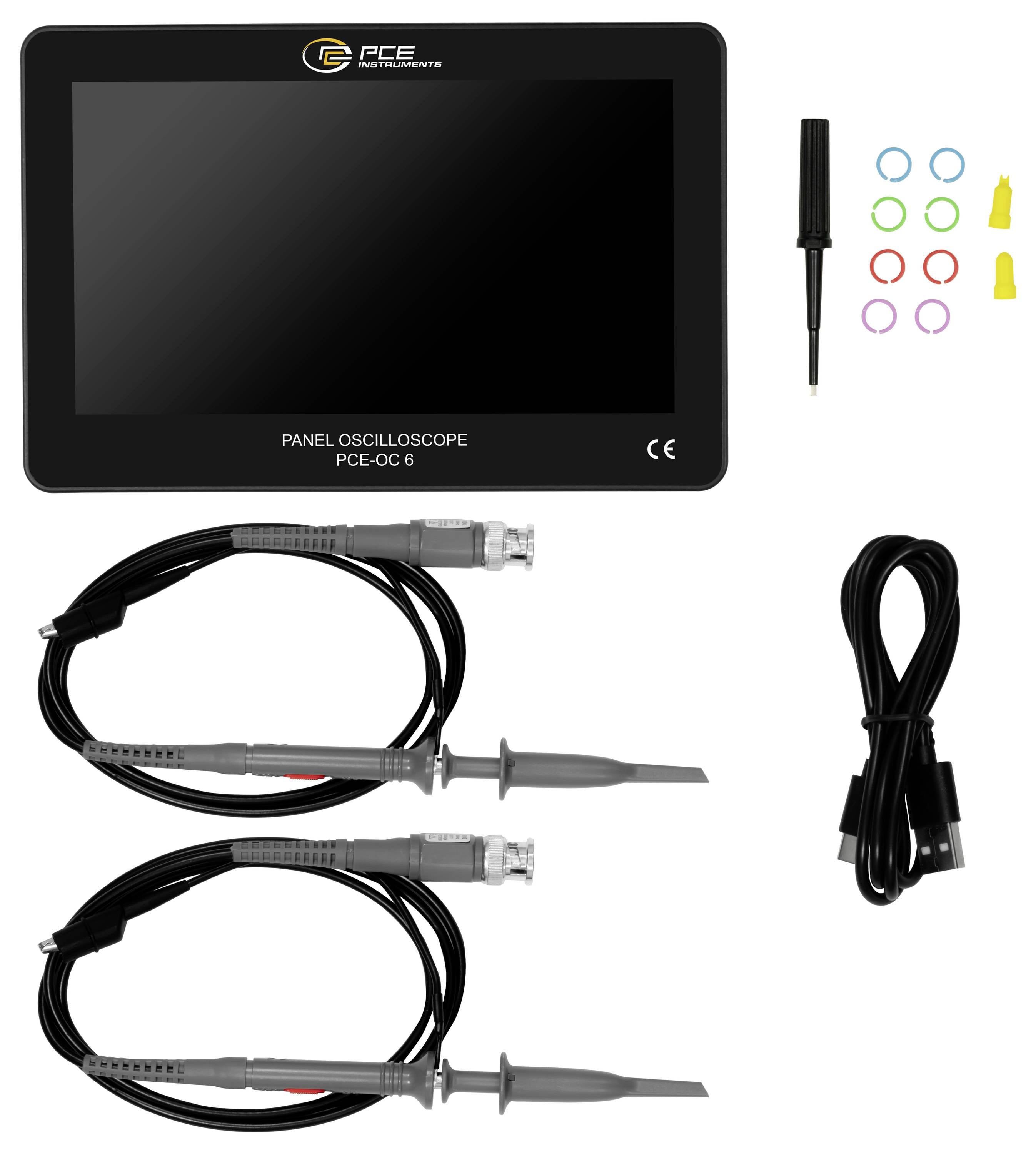

Obseg dostave
- 1 x osciloskop PCE-OC 6
- 2 x Osciloskopska sonda
- 2 x dodatna sonda
- 1 x kabel USB-C
- 1 x 5V 2A napajalnik
- 1 x Navodila za uporabo
