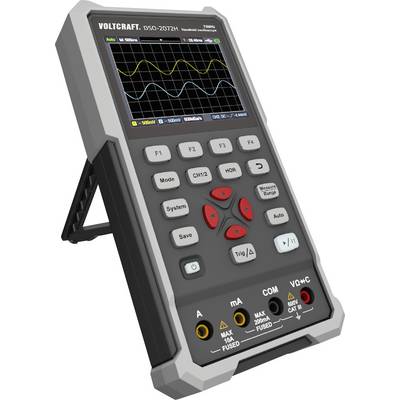

Digitalni osciloskop z osvetljenim zaslonom prikazuje valovno diagram. Na napravi so vidne tipke za upravljanje in nastavljanje.

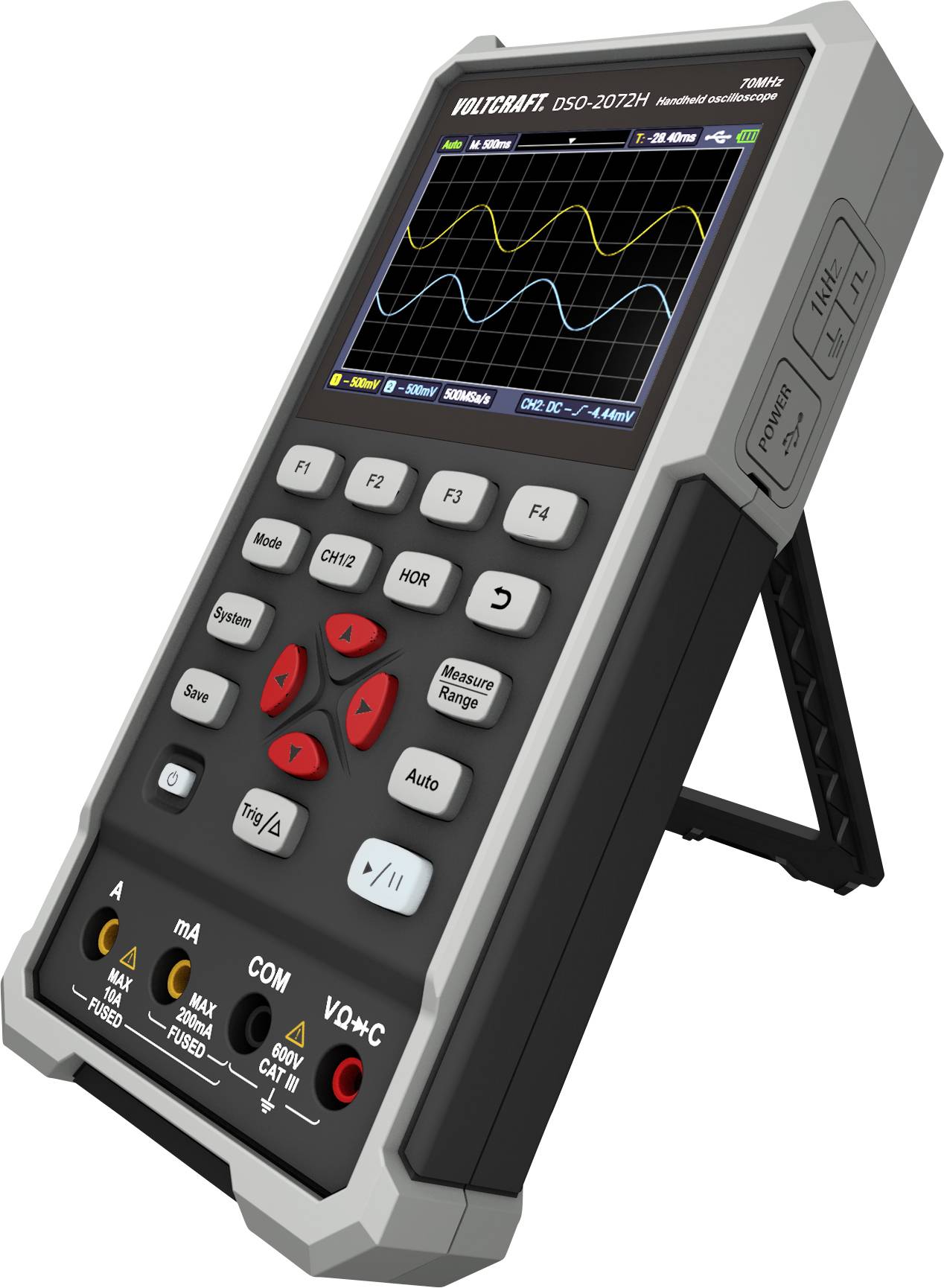

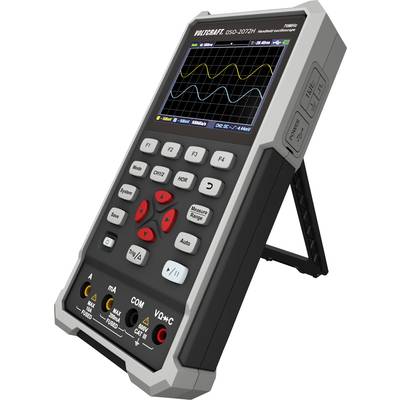

Digitalni osciloskop z zaslonom prikazuje več valovitih linij. Pod njimi so razporejene različne tipke.

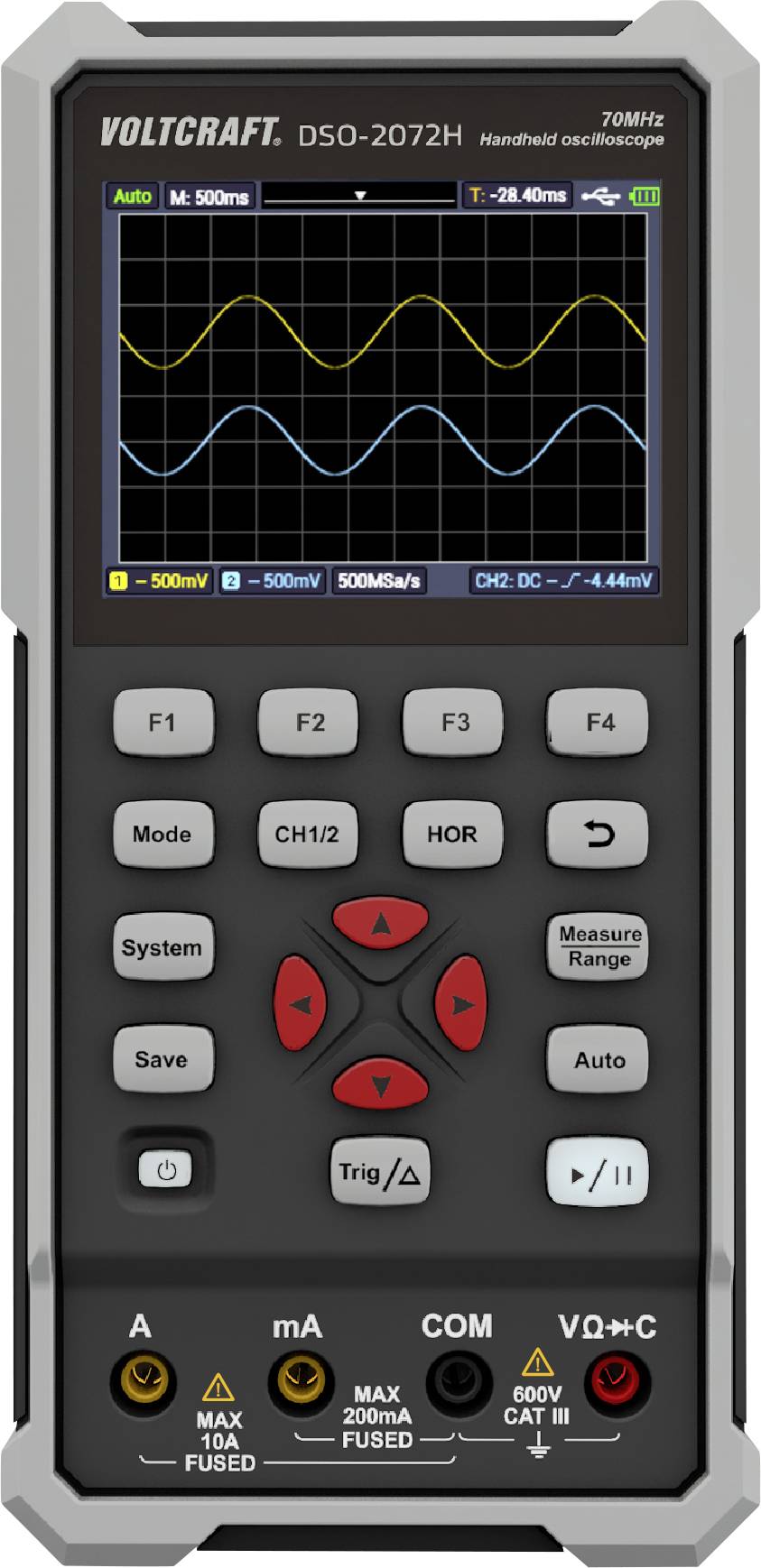

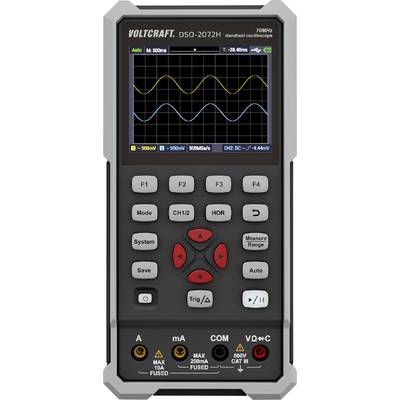

Prenosni osciloskopski tester z zaslonom. Prikazuje dva valovita signala. Različni upravljalni gumbi za nastavitve. Model Voltcraft DSO-2072H.

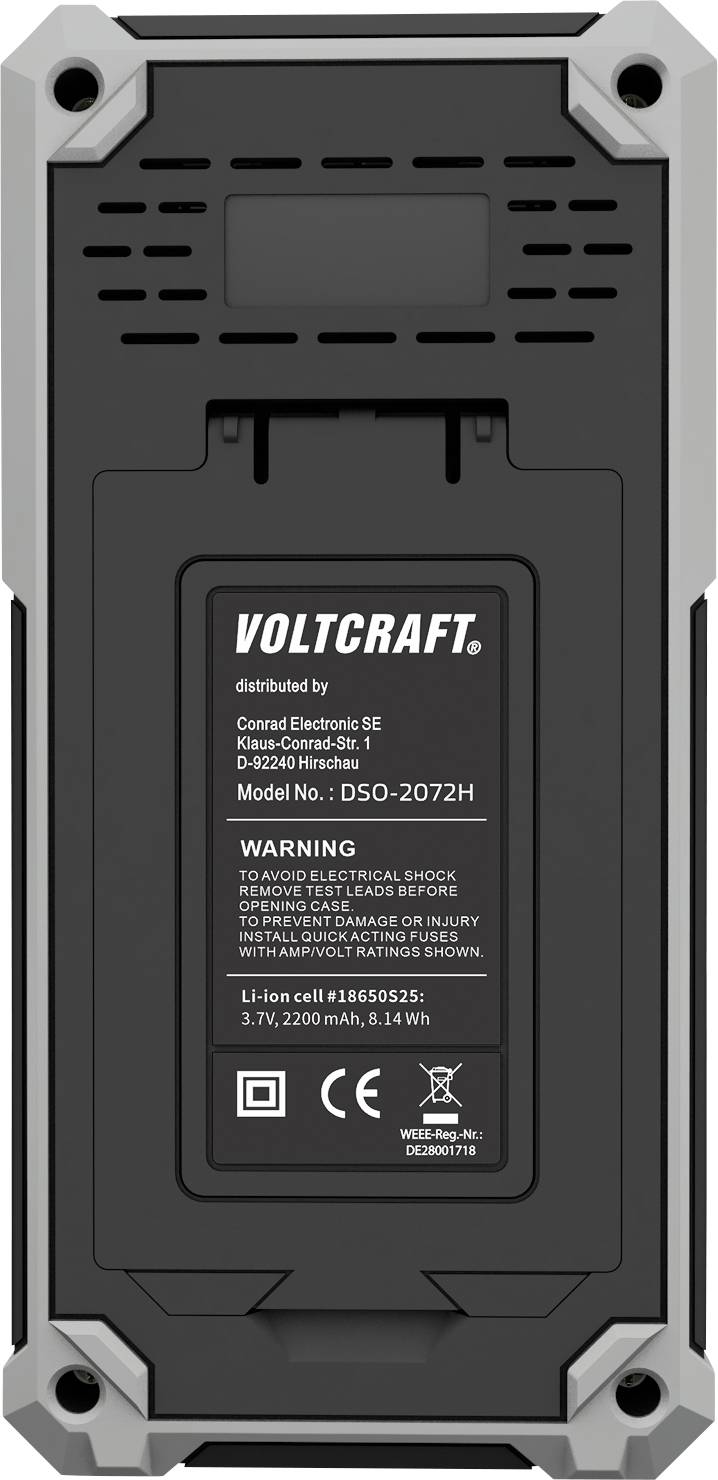

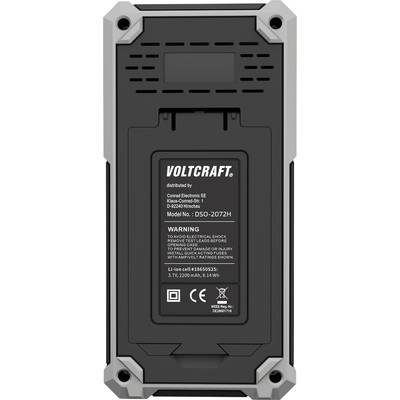

Pogled od zadaj na napravo z odprtim pokrovom, prikazuje podatke o izdelku, kot sta modelna številka 'DSO-2072H' in opozorilna besedila.

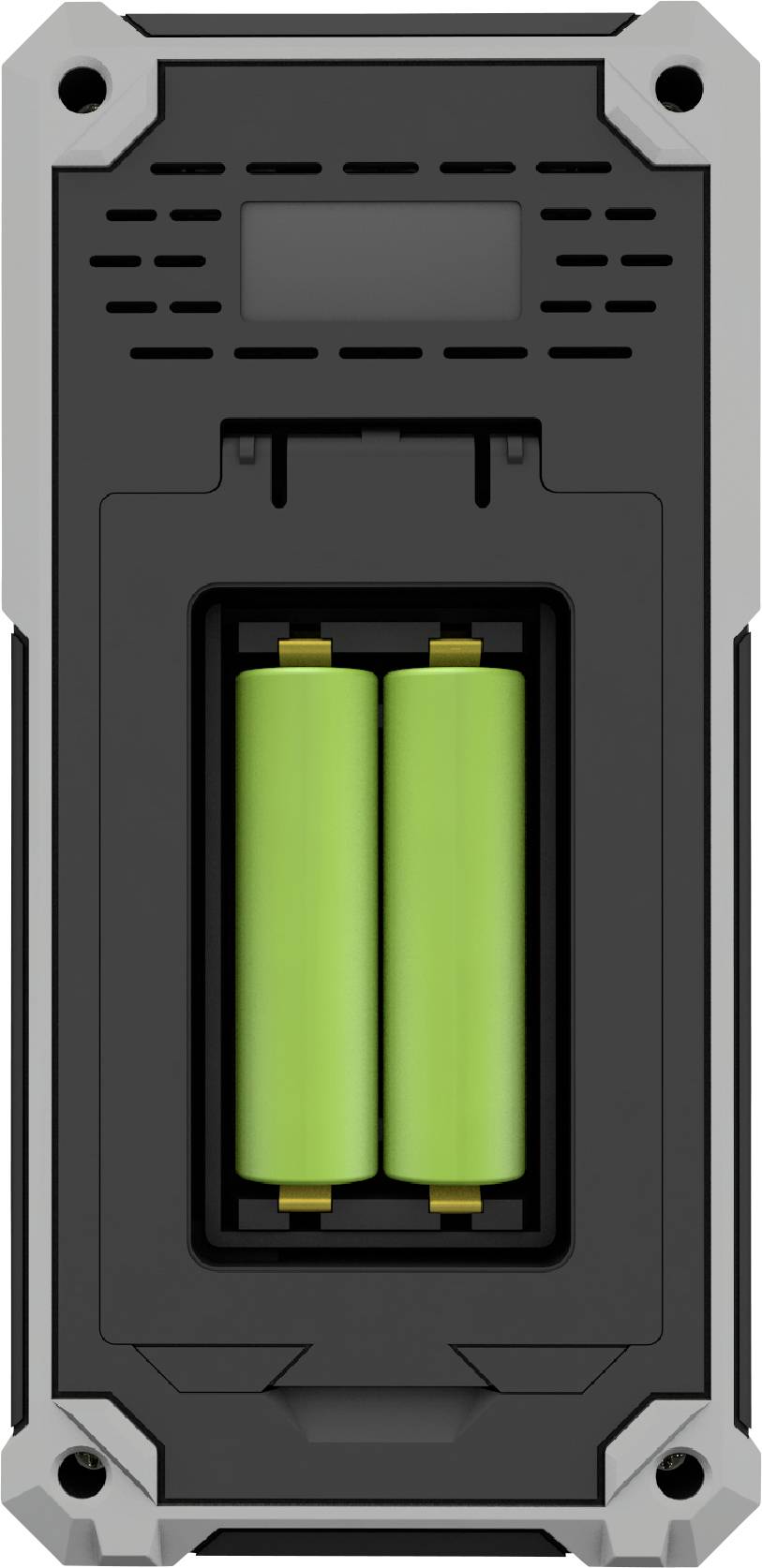

Dve zeleni bateriji sta vstavljeni v pravokoten, črn ohišje s sivimi robovi. Ohišje deluje trdno in industrijsko.

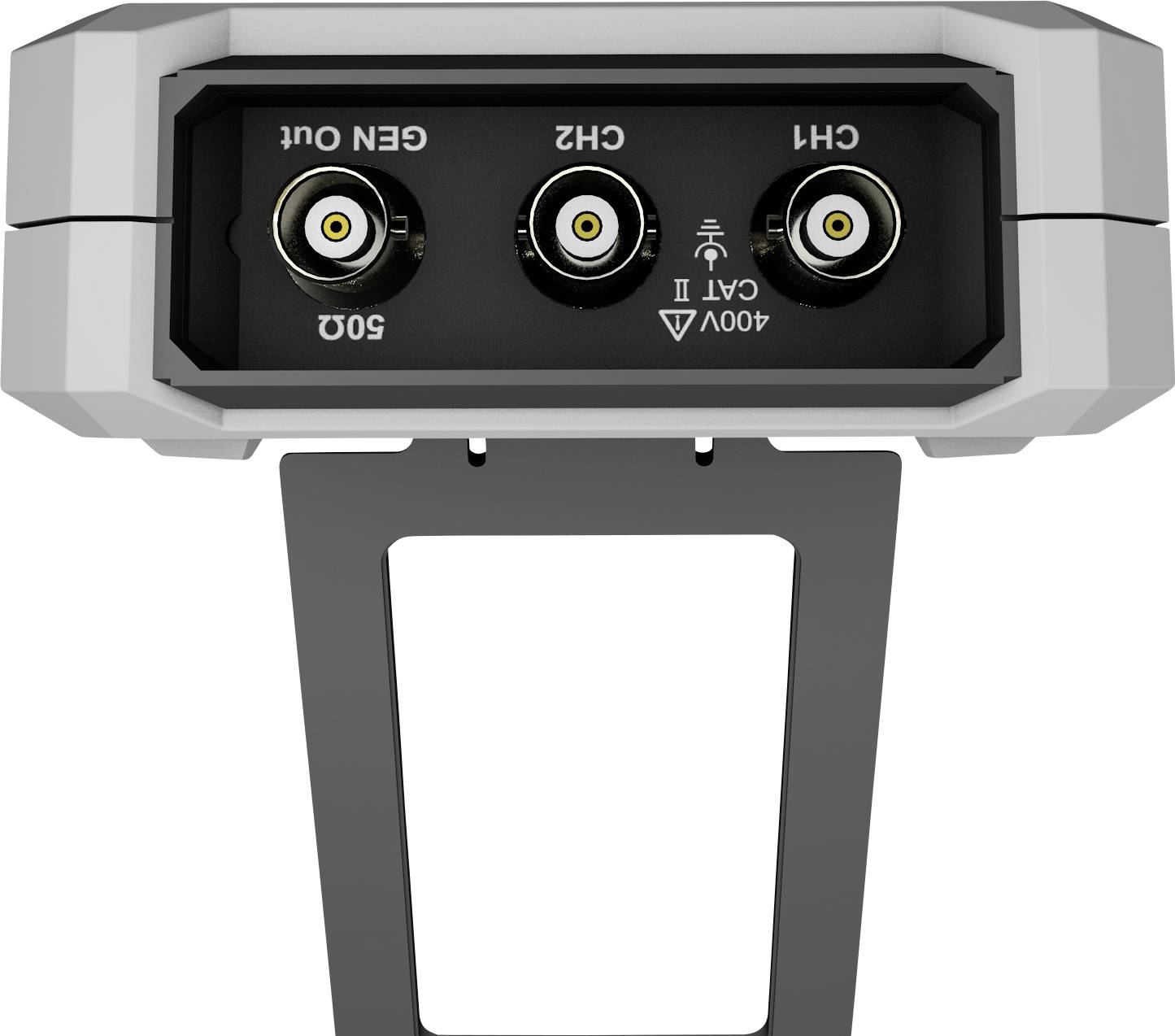

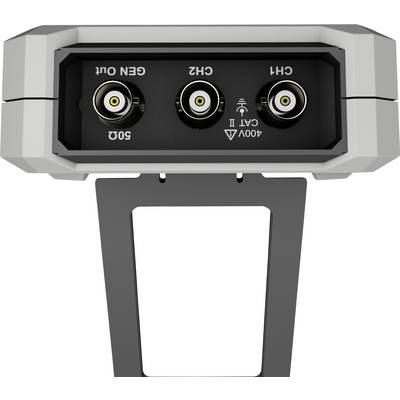

Pogled od spodaj elektronske naprave s tremi priključki, označenimi kot 'GEN OUT', 'CH2' in 'CH1', primerne za 400V CAT II.

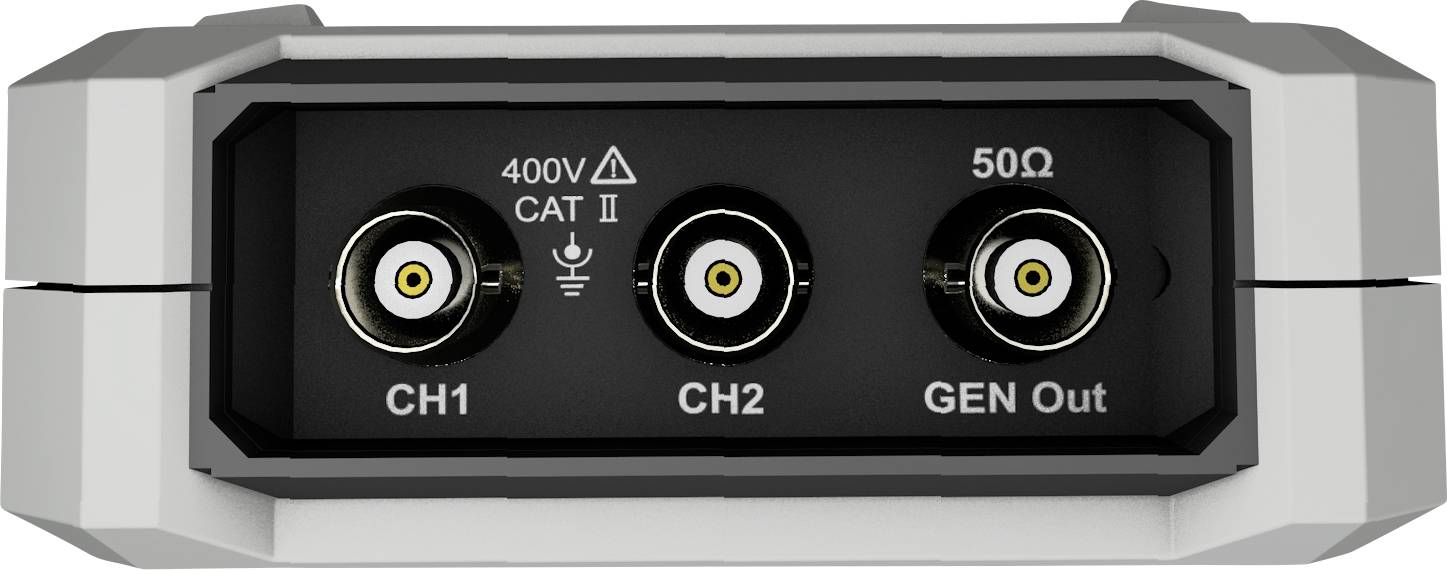

Tristopenjski priključek merilne naprave s priključki 'CH1', 'CH2' in 'GEN Out', označen kot 400V CAT II in 50 Ω.

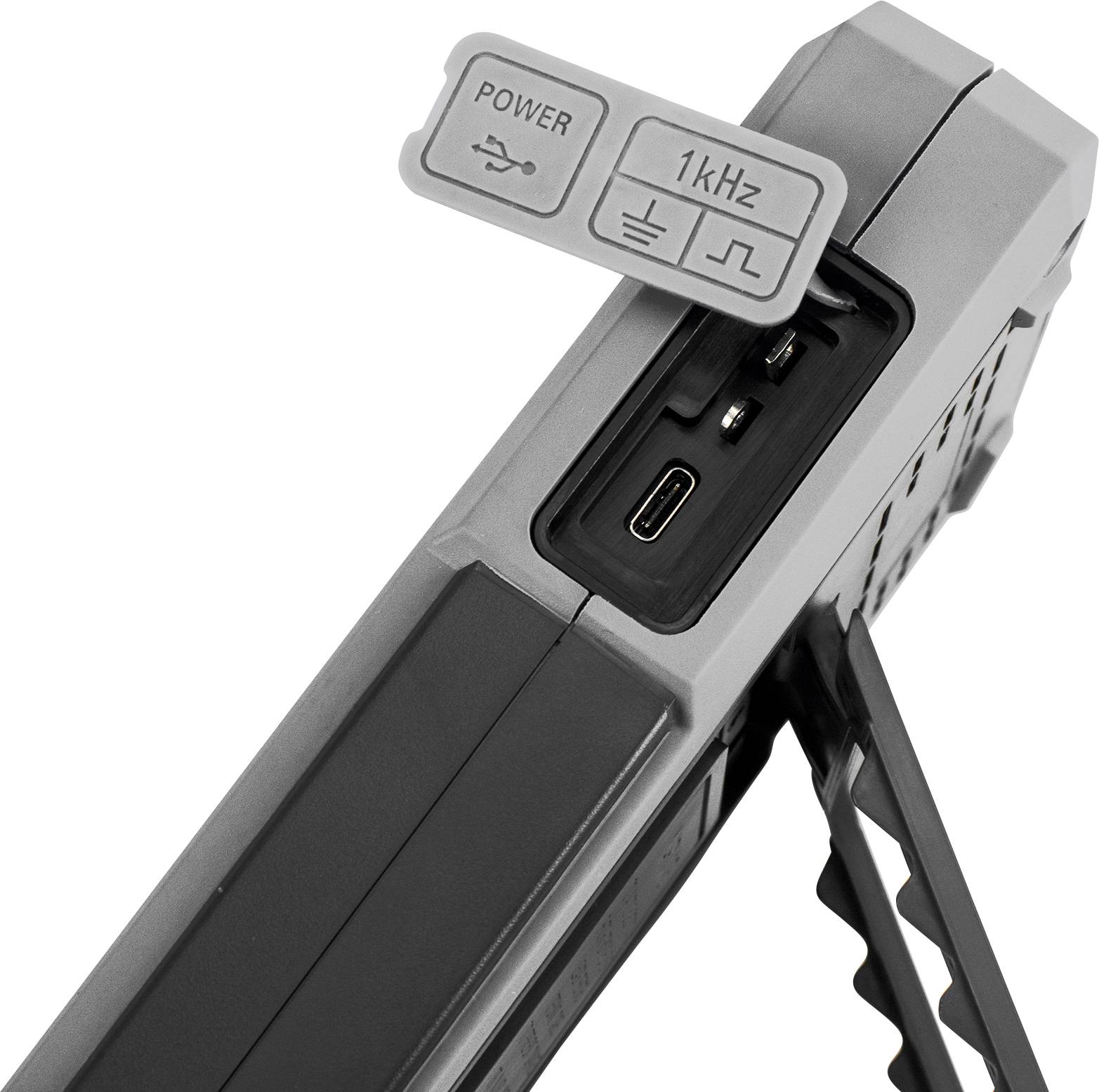

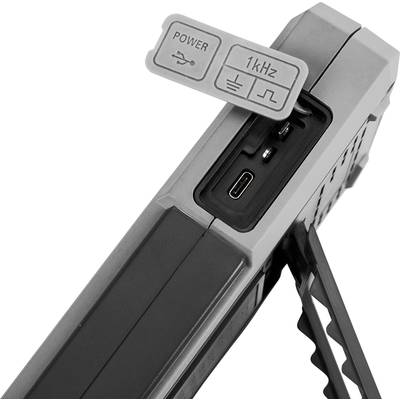

'Elektronska naprava z USB priključki, napajalnima priključkoma in 1kHz stikalom. Stranska opora za stabilnost.'

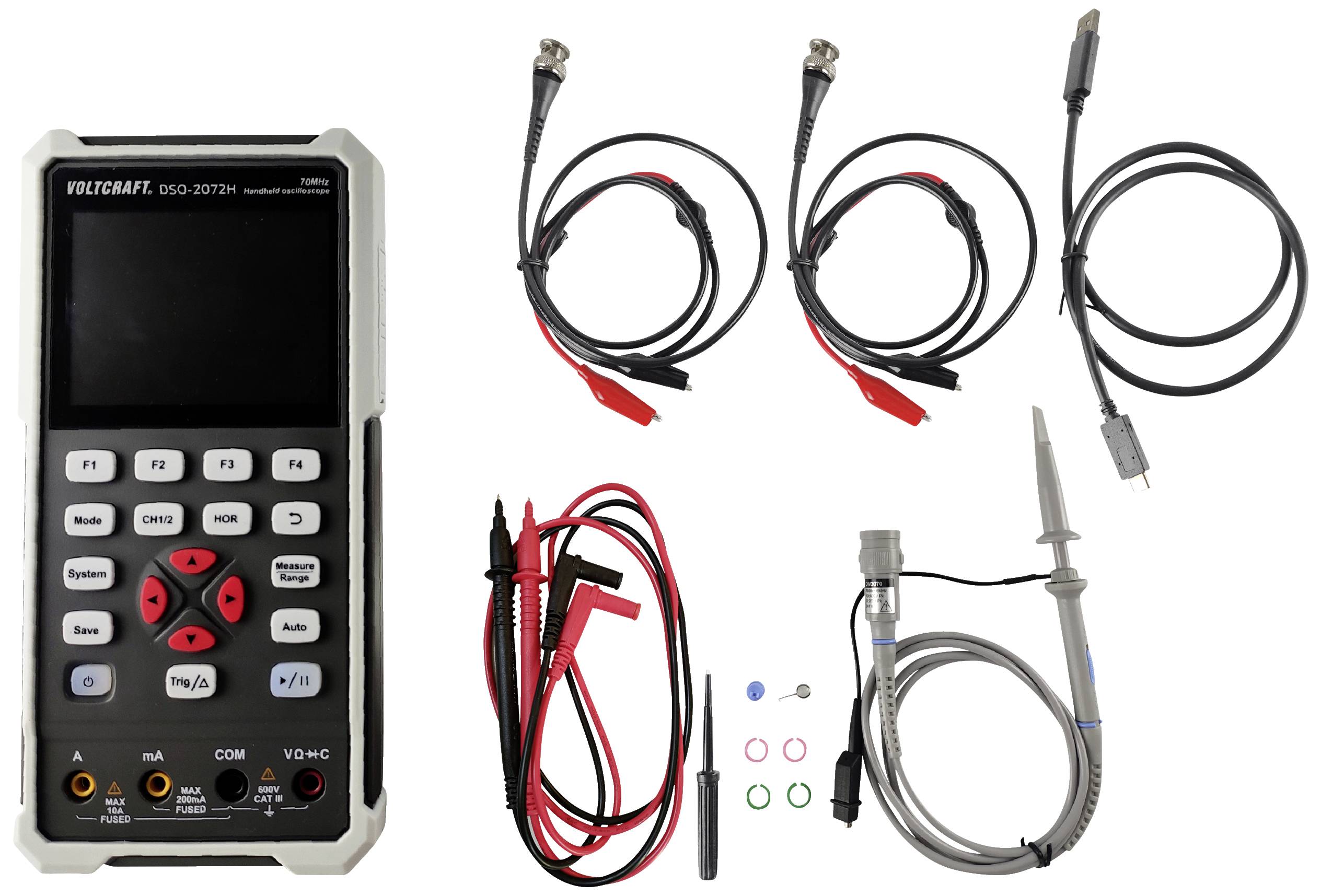

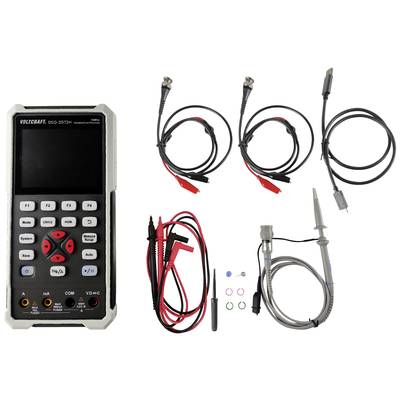

Digitalni osciloskop z zaslonom in tipkami. Vsebuje merilne kable s testnimi konicami in krokodilčki. Oprema je vključena.

Slika zaslona osciloskopa: Izpis je 'ON'. Frekvenca 1000,0 kHz, napetost 10 mVpp, offset 10 mV. Valovna oblika je sinusna.

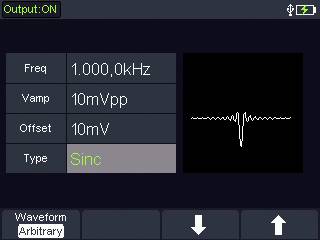

Zaslon funkcijskega generatorja. 'Izhod: VKLOP', Frekvenca: 1.000,0 kHz, Napetost: 10 mVpp, Offset: 10 mV, Tip: Sinc. Prikaz oblike valovanja desno.

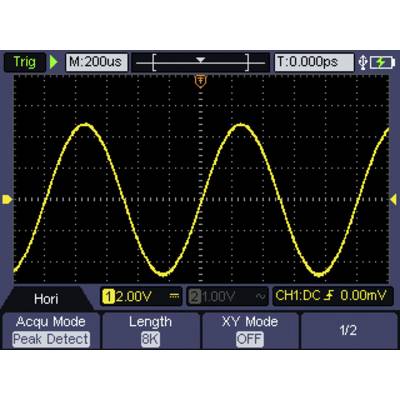

'Osciloskopski prikaz: Rumena sinusna krivulja, X-os razdeljena na 200 mikrosekund, Y-os razdeljena na 2 volta.'

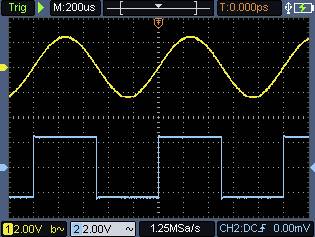

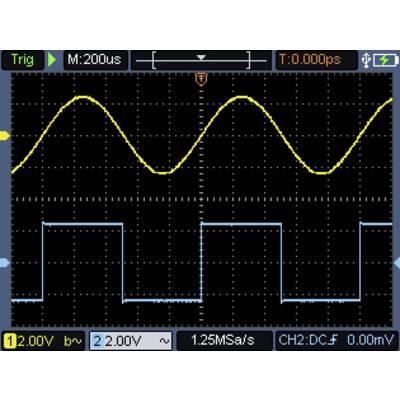

Osciloskop prikazuje dva valovna signala: zgoraj rumeni sinusni val in spodaj modri pravokotni val. Glavna skala: 200 mikrosekund na divisions.

Osciloskopski prikaz z rumenim in modrim pravokotnim signalom. Frekvenca: 1000 Hz, rumeni signal pri 2 V, modri pri 22 V.

Osciloskop prikazuje rumeno, enakomerno sinusno valovanje na kanalu 1 s frekvenco 999,9 Hz in napetostjo 12,0 V.

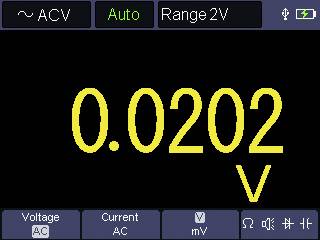

Merilna naprava prikazuje izmenično napetost: 0,0202 volta v območju 2V. Način: Samodejno.

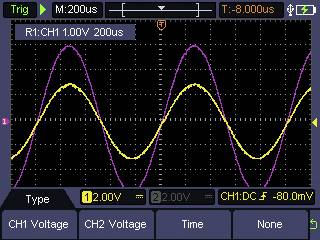

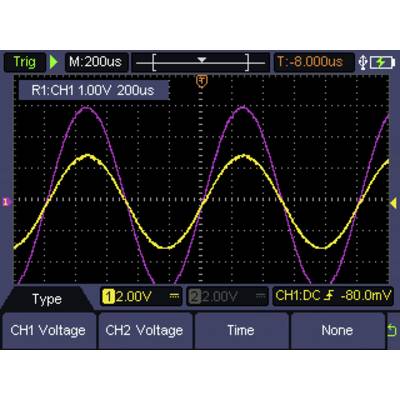

Zaslon osciloskopa prikazuje dva valovita vzorca napetosti. Rumeni in vijolični val sta zamaknjena v času. Horizontalna skala: 200 mikrosekund na enoto.

Oscilloskop prikazuje sinusno valovanje pri 999,9 Hz z vrh-vrh napetostjo 2,480 V. Napetostna krivulja je brez popačenja in kaže reden vzorec.

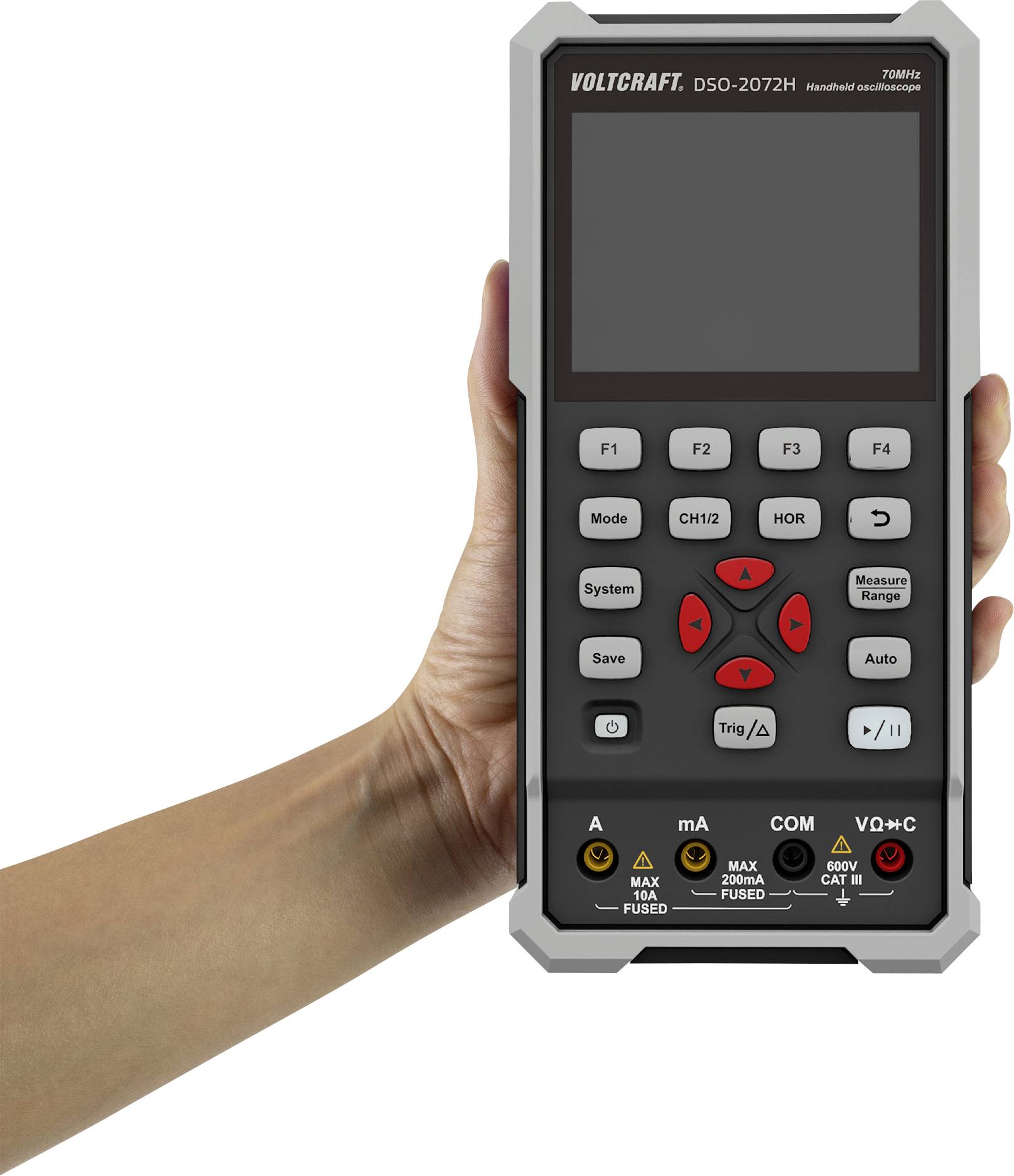

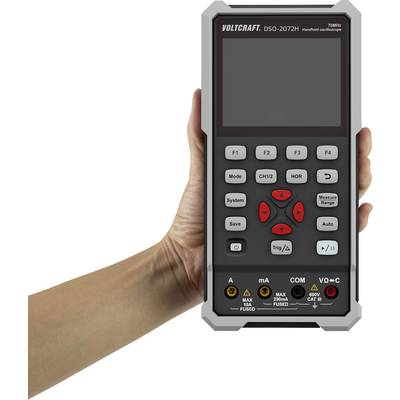

Roka drži prenosni osciloskop Voltcraft, model DSO-2072H, z velikim zaslonom in številnimi upravljalnimi gumbi.

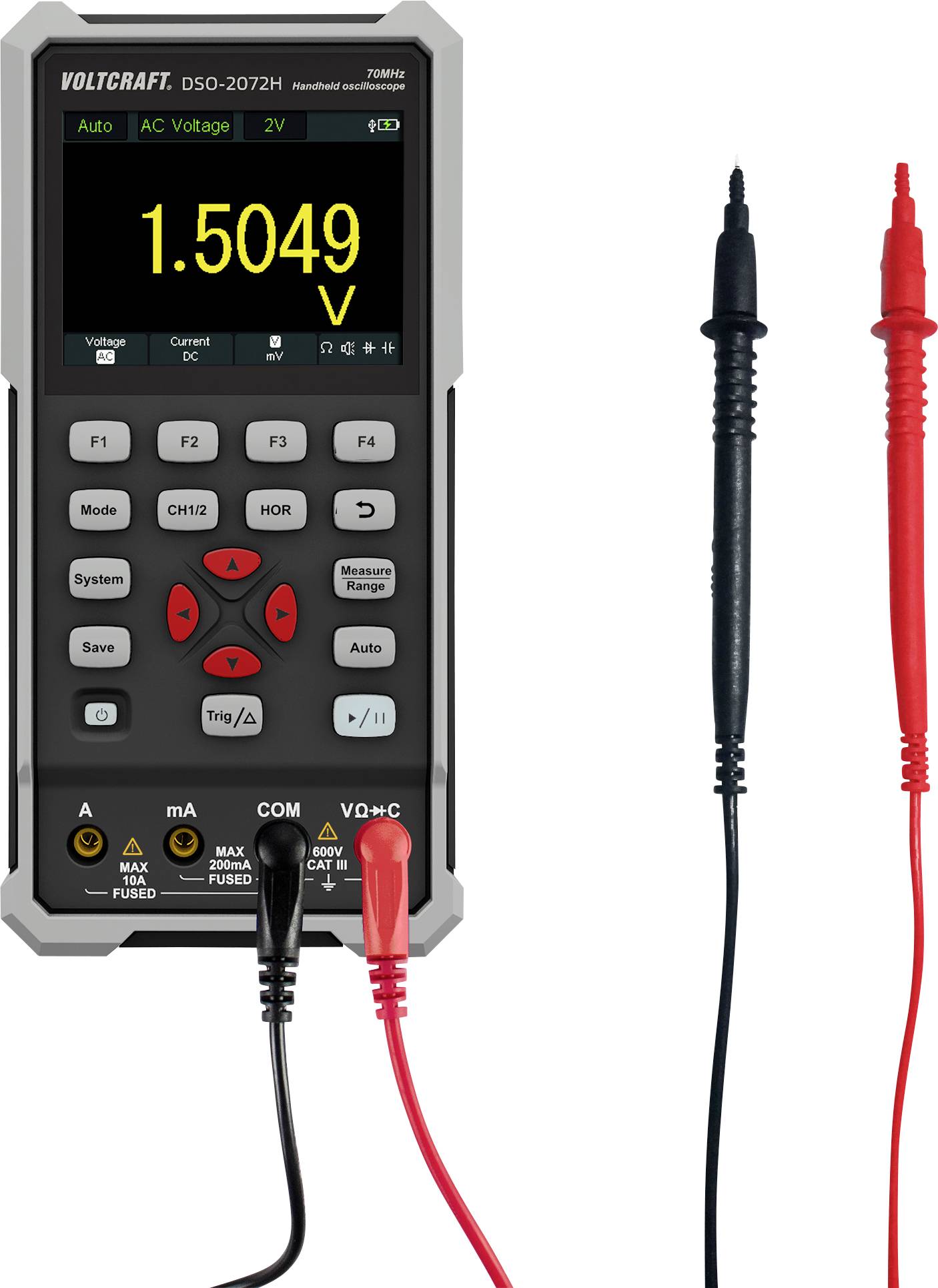

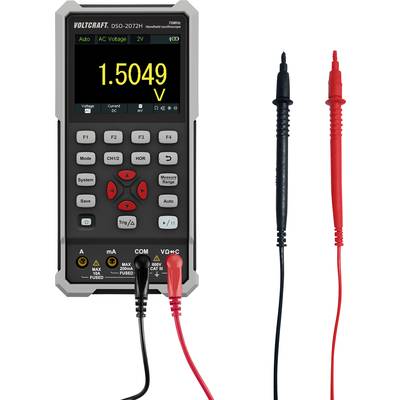

Digitalni multimeter prikazuje napetost 1,5049 V. Levo črni merilni kabel, desno rdeči merilni kabel.

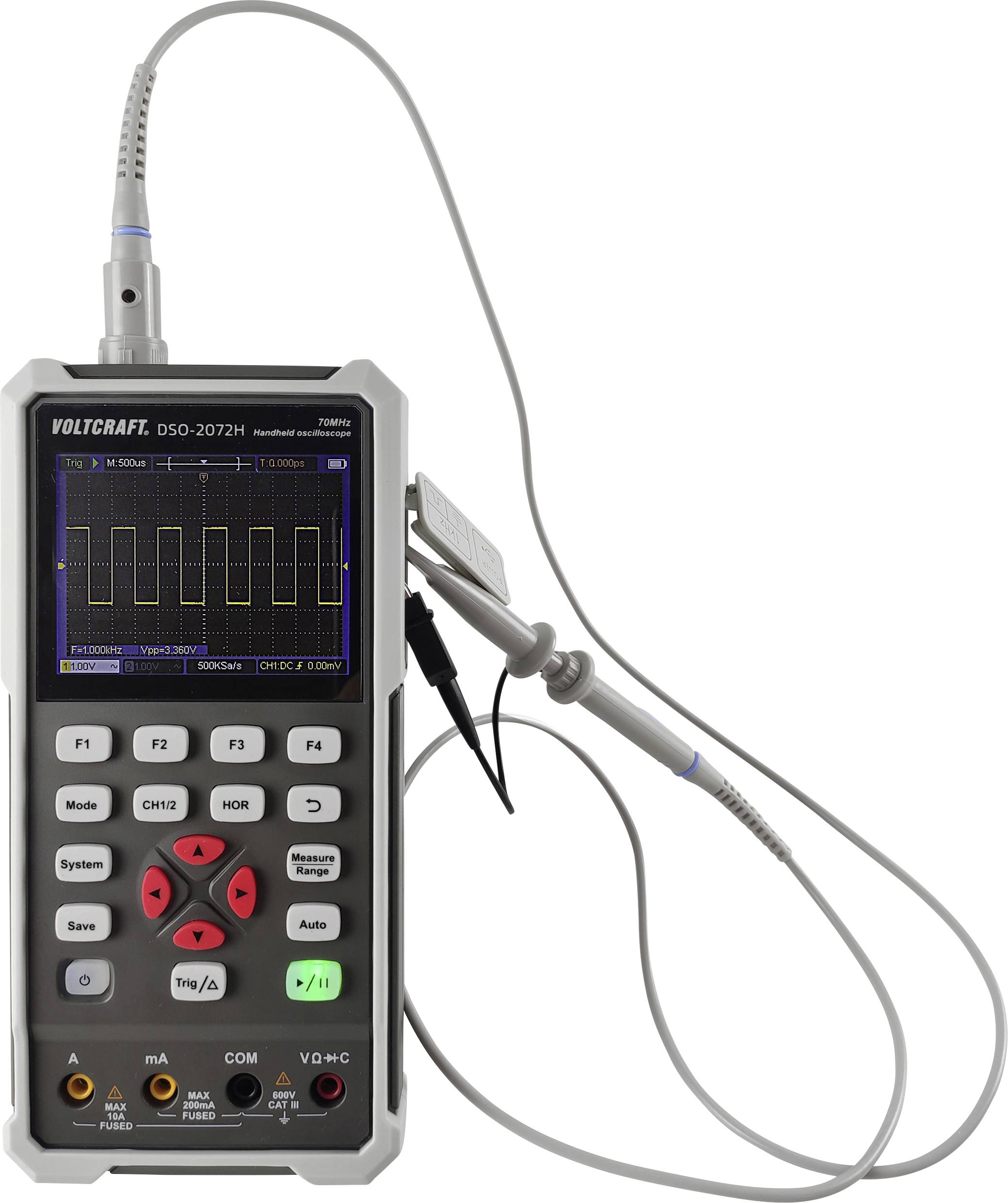

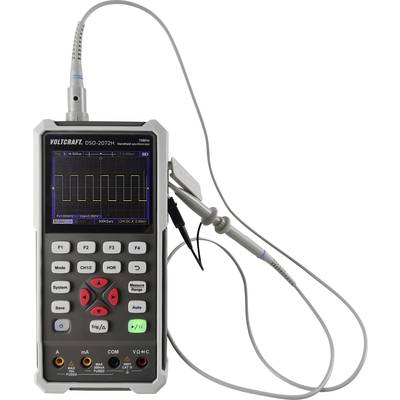

Digitalni ročni osciloskop znamke Voltcraft s priključeno merilno sondo, ki na zaslonu prikazuje pravokotno valovno obliko.

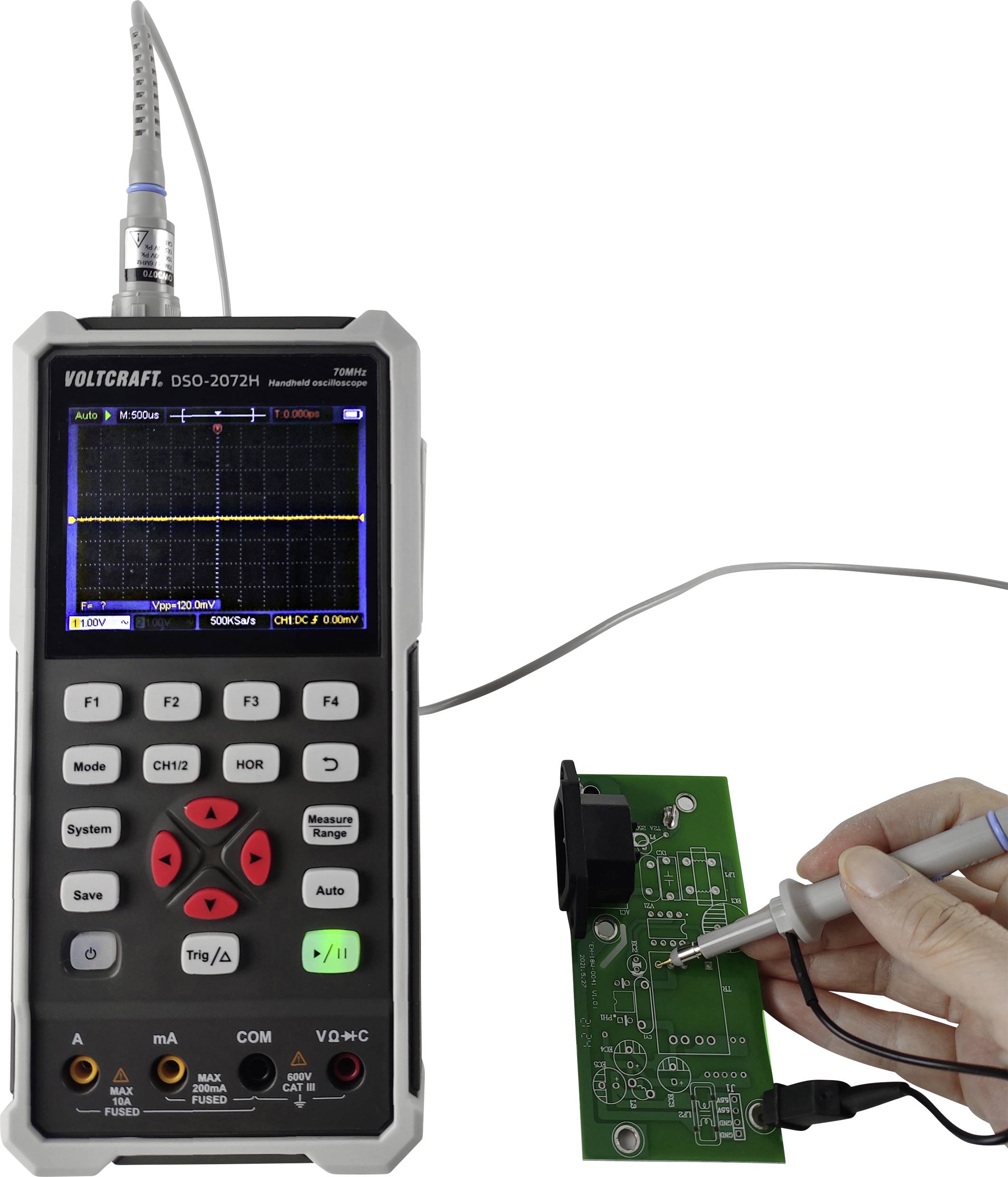

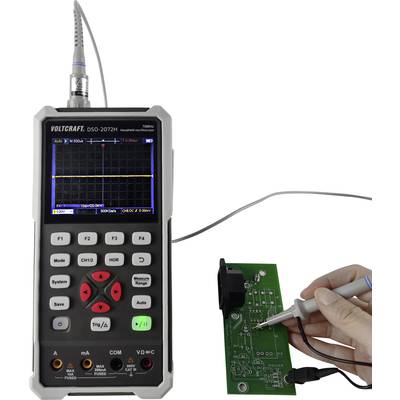

Ročni osciloskop meri elektronski signal na tiskanem vezju. Zaslon prikazuje sinusno krivuljo in možnosti menija.

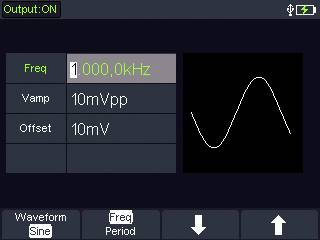

Slika zaslona osciloskopa. Levo prikazuje 'Frekvenca: 1,000,0 kHz', 'Napetost: 10 mVpp', 'Odklon: 10 mV'. Desno je sinusna valovna oblika.

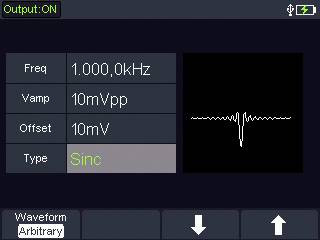

Slika osciloskopa z nastavitvami: Frekvenca 1.000 kHz, amplituda 10 mVpp, zamik 10 mV. Signalna krivulja: Sinc.

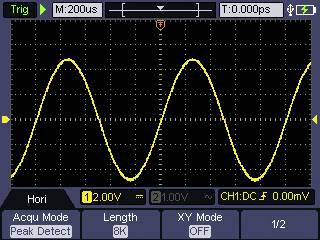

Zaslon osciloskopa prikazuje rumeno sinusno valovanje z amplitudo 1,00 V pri 200 µs/delitev.

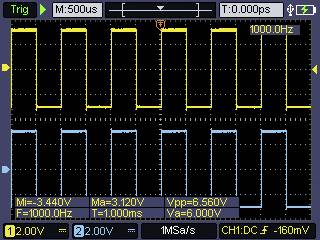

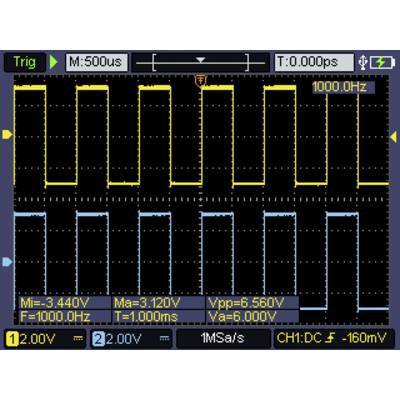

Zaslon osciloskopa prikazuje dva pravokotna signala eden nad drugim. Rumena krivulja zgoraj: 1000,0 Hz, 2,00 V. Modra krivulja spodaj: 1000,0 Hz, 6,00 V.

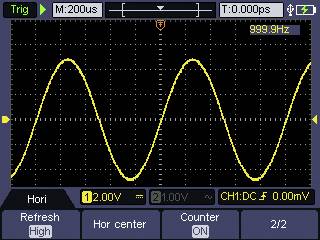

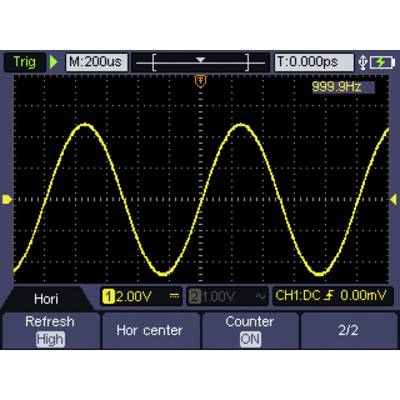

Osciloskopski zaslon prikazuje rumeno sinusno valovanje s frekvenco 999,9 Hz in napetostjo 12,0 V na kanalu 1.

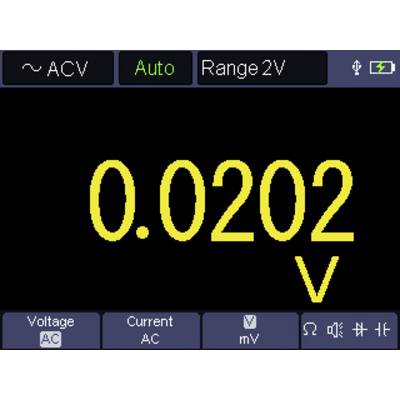

'Merilna naprava prikazuje 0,0202 volta v načinu izmenične napetosti, samodejna nastavitev, merilno območje 2 volta.'

Osciloskopska slika z dvema prekrivajočima se sinusnima valoma, rumene in vijolične barve. Prikazuje meritve napetosti in časa ter amplitudo in frekvenco.

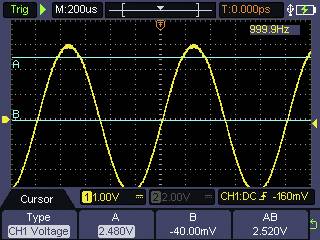

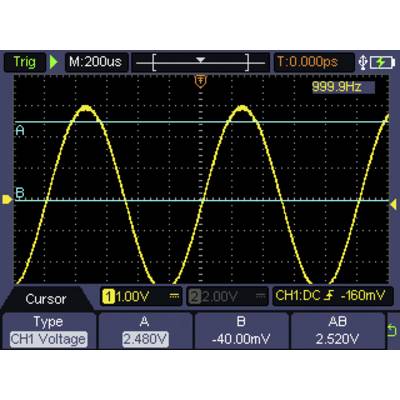

Osciloskopski zaslon prikazuje sinusno valovanje s frekvenco 999,9 Hz. Navpična napetost je 2,48 V, območje napetosti pa sega od -40 mV do 2,52 V.

1/30

Dodatne informacije

Podatkovni list izdelka (PDF)

Dostava čet, 30.7.

388 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (275,00 € / Kos)

275,00 €

z DDV

Samo 20,00 €

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

DSO-2072H digitalni osciloskop 3 v 1

3 in 1 - Oszilloskop, Multimeter und Wellenformgenerator
8,89 cm (3.5") LCD-Farbdisplay (320 x 240 Pixel)
USB-C® Schnittstelle

Tehnične specifikacije

Max. 10.000 wfms / s

Vrsta izdelka: ročni osciloskop

Pasovna širina: 70 MHz

Stopnja vzorčenje na kanal: 250 MSa/s

Prikaz: Farb LCD

Izvedba: 8 Bit

Velikost zaslona: 8.89 cm (3.5")

Značilnosti osciloskopa: slušalka
funkcijski generator
funkcije multimetra

Časovna baza: 5 ns/div - 1000 ns/div

Število analognih vhodov maks.: 2

: delovni standardi (lastni)

Merilna kategorija: CAT II 400 V

Navpični odklon: 10 mV / div - 10 V / dif

Vhodna impedanca: 1 MΩ±2%, 16 pF±10 pF

Vhodni sklop: DC, AC, Ground

Vhodna napetost: 400 V (DC + AC, Peak Peak, 1MΩ Eingangs-Impedanz

Oskrba z napetostjo: USB-C® (ext.) 2x 18650 (int)

Mere: (D x Š x V) 198 x 38 x 96 mm

Teža: 600 g

Širina: 38 mm

Višina: 96 mm

Dolžina: 198 mm

Vmesnik: USB naprava

Globina pomnilnika/kanal: 8 kpts

Vrsta: DSO-2072H

Embalaža brez plastike: embalaža brez plastike

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2380256 VOLTCRAFT DSO-2072H ročni osciloskop 70 MHz 2-kanalni 250 MSa/s 8 kpts 8 Bit slušalka, funkcijski generator, funkcije mu

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2380256 VOLTCRAFT DSO-2072H ročni osciloskop 70 MHz 2-kanalni 250 MSa/s 8 kpts 8 Bit slušalka, funkcijski generator, funkcije mu

Garancijski pogoji

Garancijski pogoji 2380256 VOLTCRAFT DSO-2072H ročni osciloskop 70 MHz 2-kanalni 250 MSa/s 8 kpts 8 Bit slušalka, funkcijski generator, funkcije mu

Prenos datotek

Prenos datotek 2380256 VOLTCRAFT DSO-2072H ročni osciloskop 70 MHz 2-kanalni 250 MSa/s 8 kpts 8 Bit slušalka, funkcijski generator, funkcije mu

Opis

Trije merilniki v enem
Digitalni osciloskop 3-v-1 podjetja Voltcraft ima vse v pravem pomenu besede.
Funkcija 1: Digitalni osciloskop
Kot osciloskop ima DSO-2072H dva kanala z največjo pasovno širino 70 MHz, največjo hitrostjo vzorčenja 250 MS/s in dolžino zapisa 8K. Navpična ločljivost je 8-bitna.
Funkcija 2: Multimeter
Multimeter se lahko uporablja v merilni kategoriji CATII 1000 V za meritve napetosti, toka, upora, kapacitivnosti, kontinuitete in delovanja diode. Samodejna funkcija poenostavlja delovne procese, TRMS pa zagotavlja zanesljive izmerjene vrednosti. Zaslon ima 20.000 števk.
Funkcija 3: generator valov
Generator valov ima en kanal z največjo izhodno frekvenco 25MHz in največjo hitrostjo vzorčenja 125 MS/s.
Frekvenčna ločljivost 0,1 Hz, 14-bitna vertikalna ločljivost in valovna dolžina 8K omogočajo zanesljivo delo.
Ustrezna dodatna oprema
DSO-2072H je opremljen s sondo in orodjem za poravnavo, priključkom BNC s kablom iz krokodilske sponke, parom črnih in rdečih testnih kablov multimetra, kablom USB, vodnikom za hiter začetek in mehko zaščitno torbico. Priloženi CD vsebuje programsko opremo in angleški uporabniški priročnik.

Besedilo je strojno prevedeno.

Izvedba

Oszilloskop:
70 MHz Bandbreite, 2 Kanäle
Max. 250 MSa/s Abtastrate
Max. 8K Aufzeichnungslänge
8-Bit vertikale Auflösung
Multimeter:
CATII 1000 V
20.000 Stellen
Auto-Bereich
TRMS
Messart - Spannung, Strom, Widerstand, Kapazität, Ein/Aus, Diode
Wellenformgenerator:
Max. 25 MHz Frequenzausgang, 1 Kanal
Max. 125 MS/s Abtastrate
0,1 Hz Frequenzauflösung
14-Bit vertikale Auflösung
8K Wellenformlänge

Obseg dostave

FG
Tastkopf
Tastkopf-Justierwerkzeug
USB-kabel
Weiche Tasche
2 x BNC auf Krokodilklemmenkabel
1 x Paar Multimeter-Messleitungen (rot & schwarz)
Software + englische Anleitung auf CD
Navodila
Sicherheitshinweisblatt
