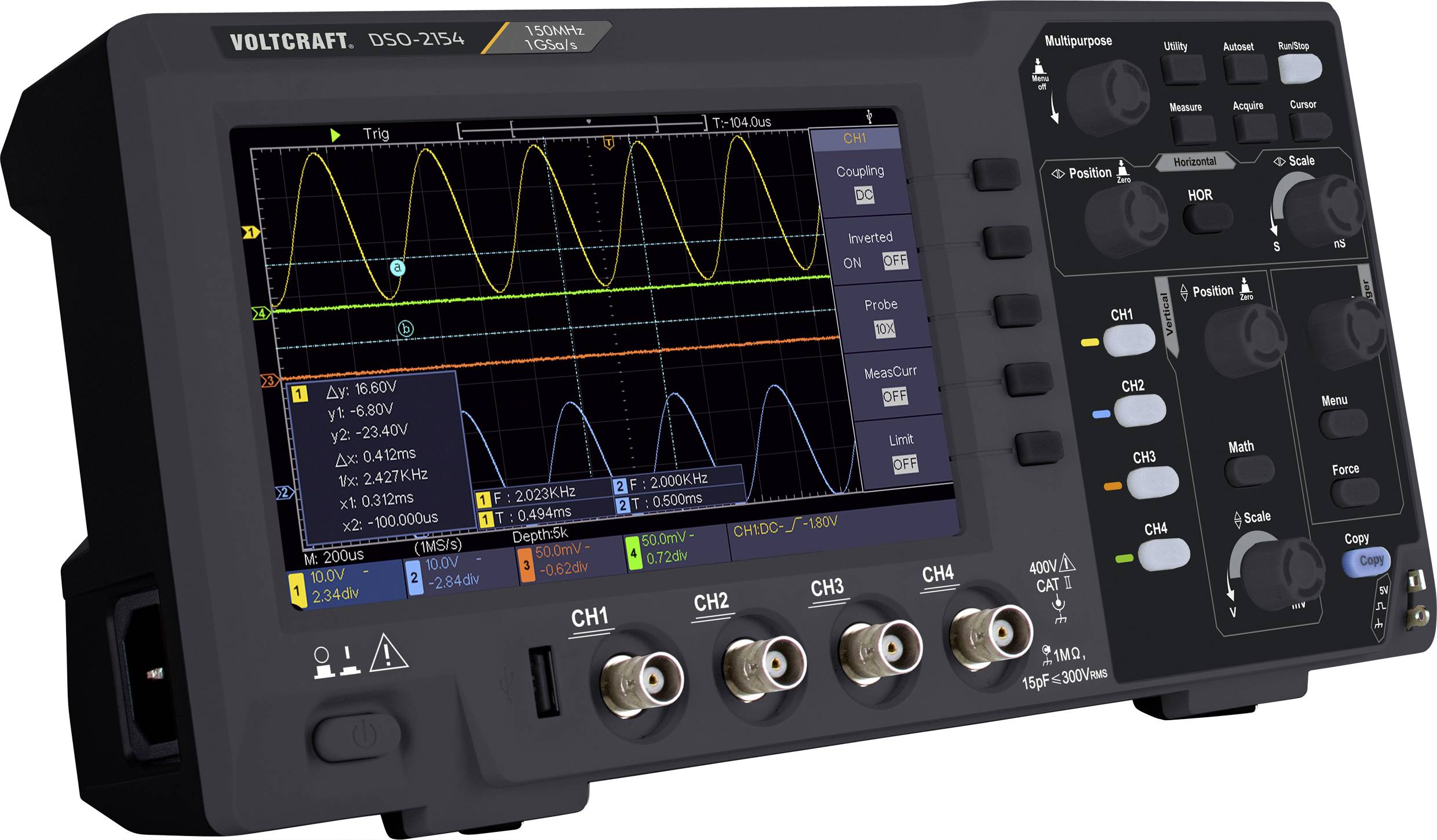

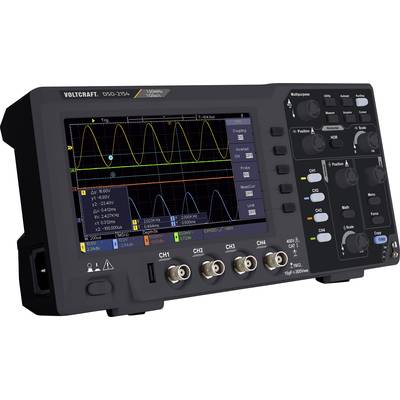

Digitalni osciloskop prikazuje dvostezni signal z različnimi frekvencami in amplitudami na barvnem zaslonu.

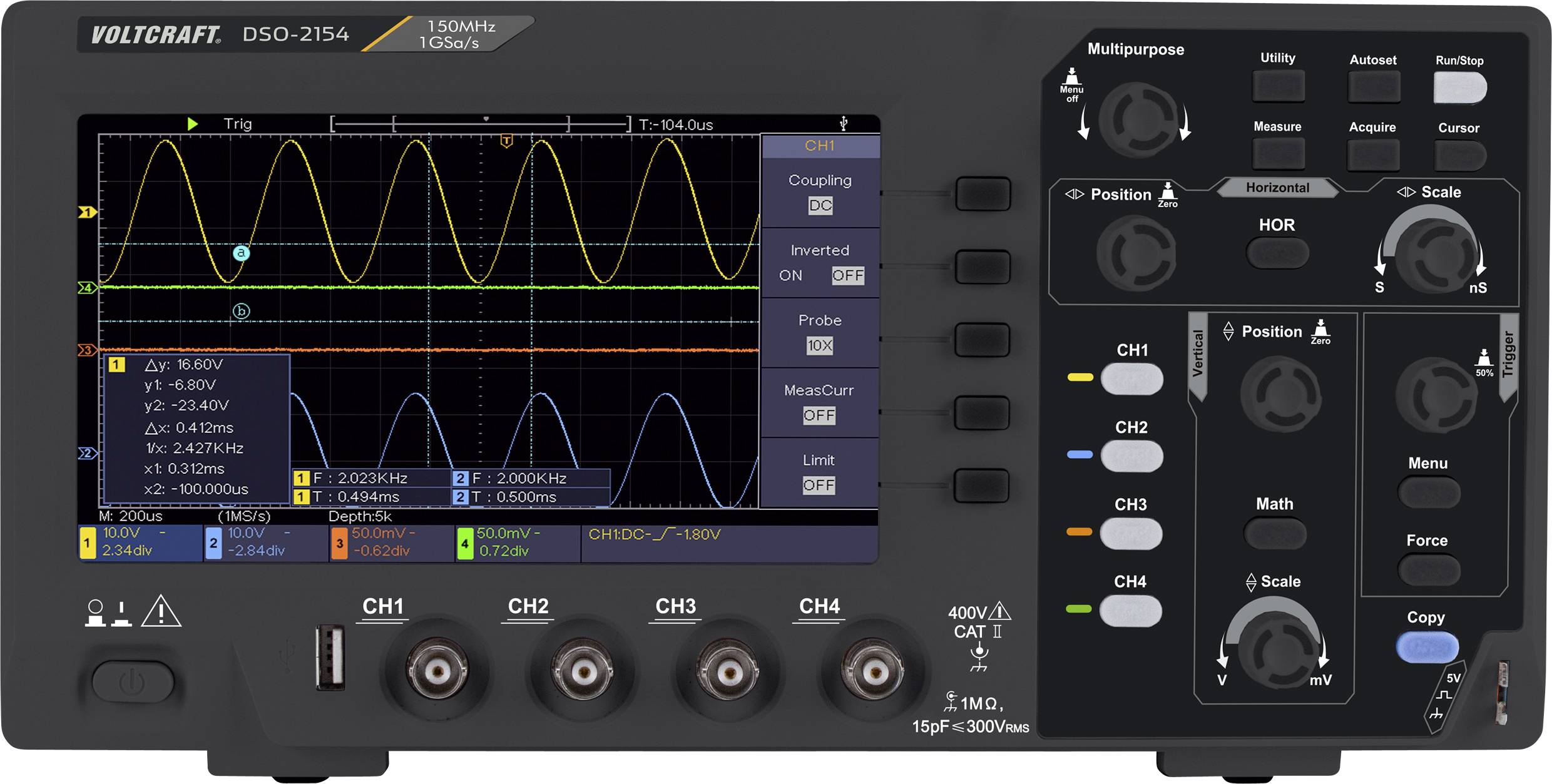

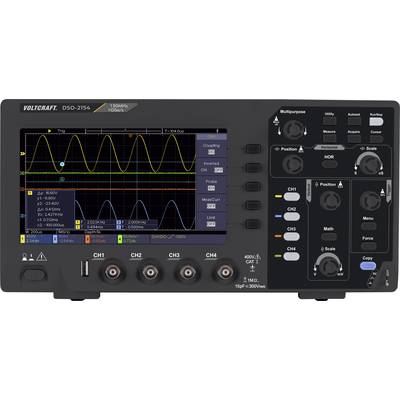

Osciloskop z več kanali prikazuje valovite signale na zaslonu. 150 MHz, 1 GS/s, znamka VOLTCRAFT.

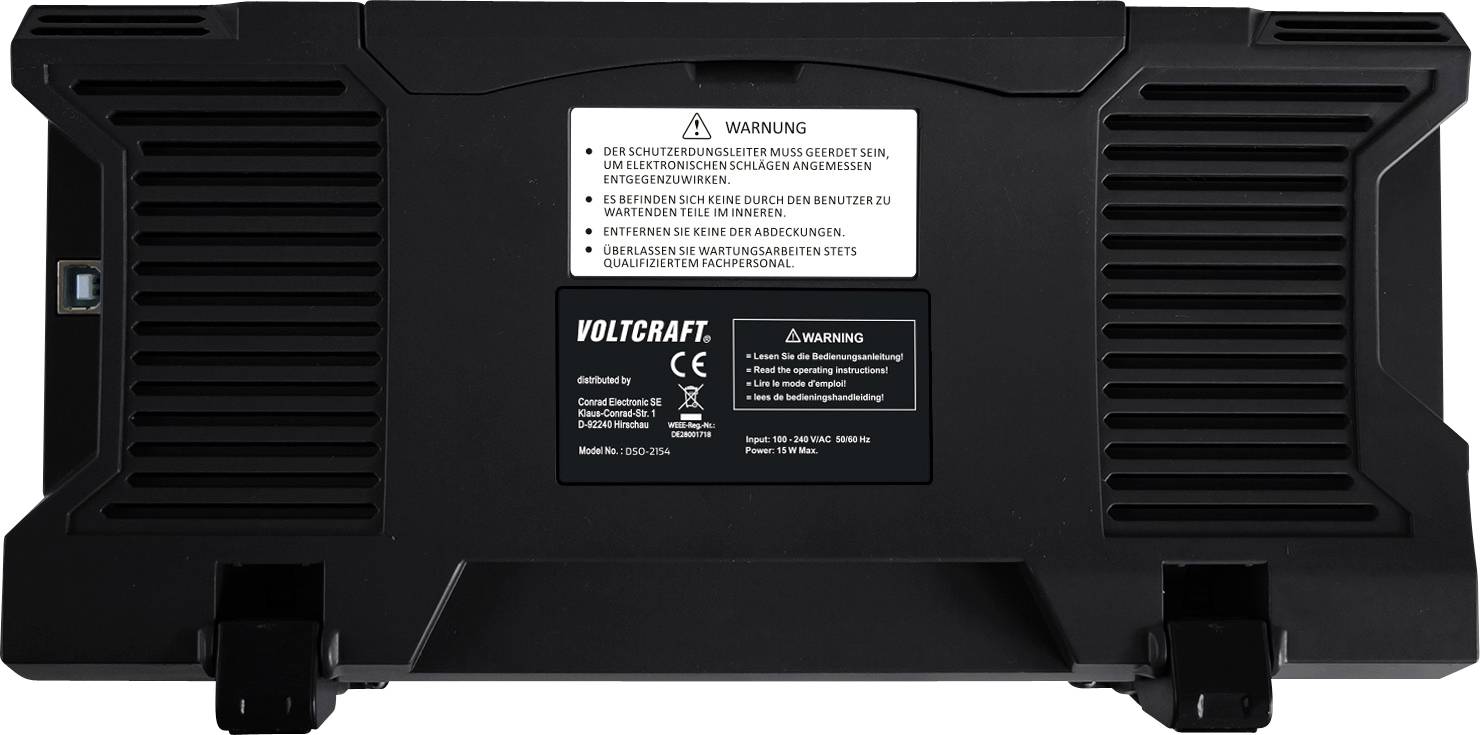

Črna naprava z prezračevalnimi režami in informacijami proizvajalca. Opozorilni napisi se glasijo: 'Previdnost pri uporabi.'

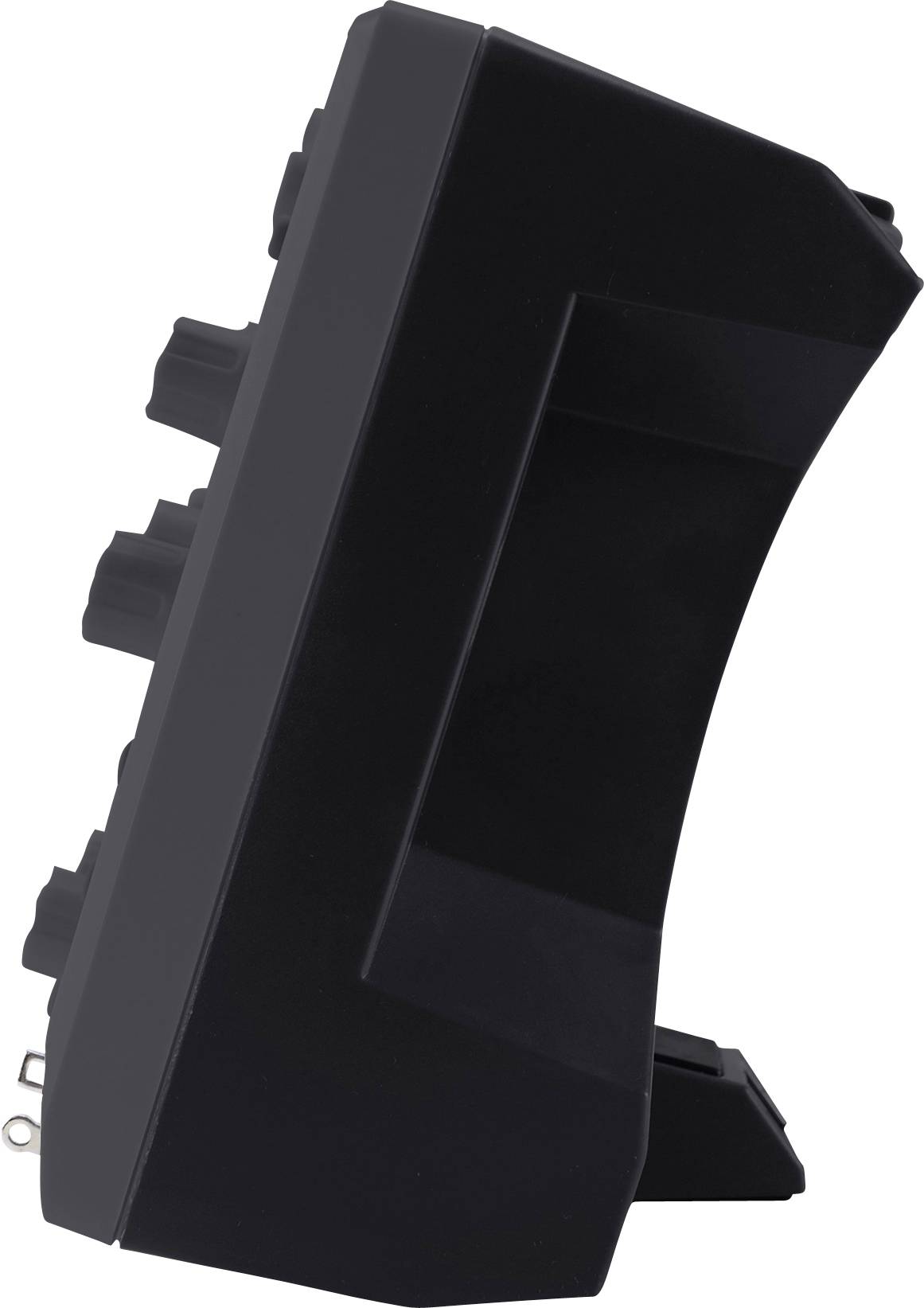

Stranski pogled črne elektronske naprave z več gumbi na sprednji strani in ročajem.

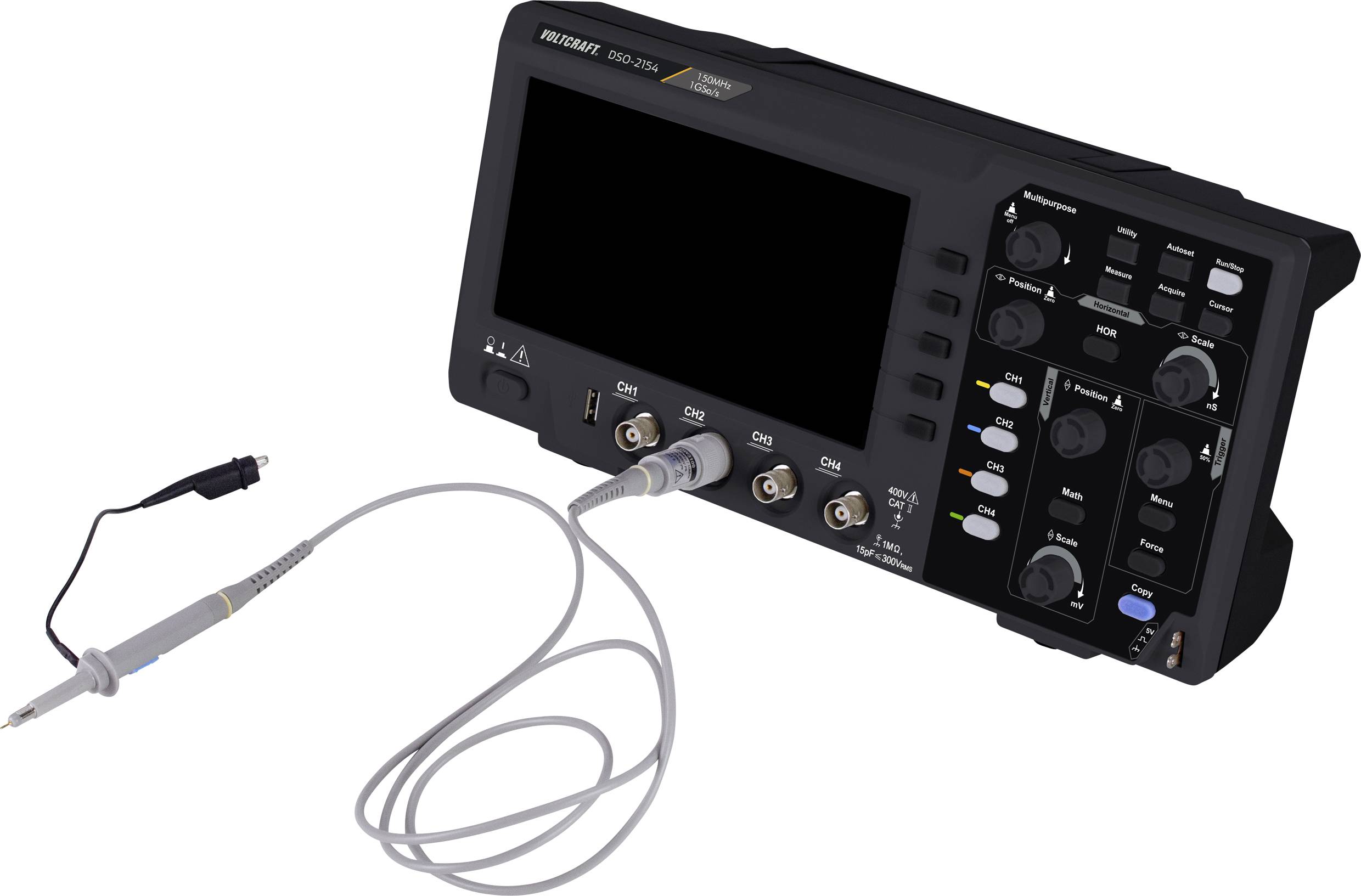

Digitalni osciloskop z zaslonom in upravljalnimi gumbi, s priključeno merilno sondo. Naprava je namenjena merjenju signalov in valovnih oblik.

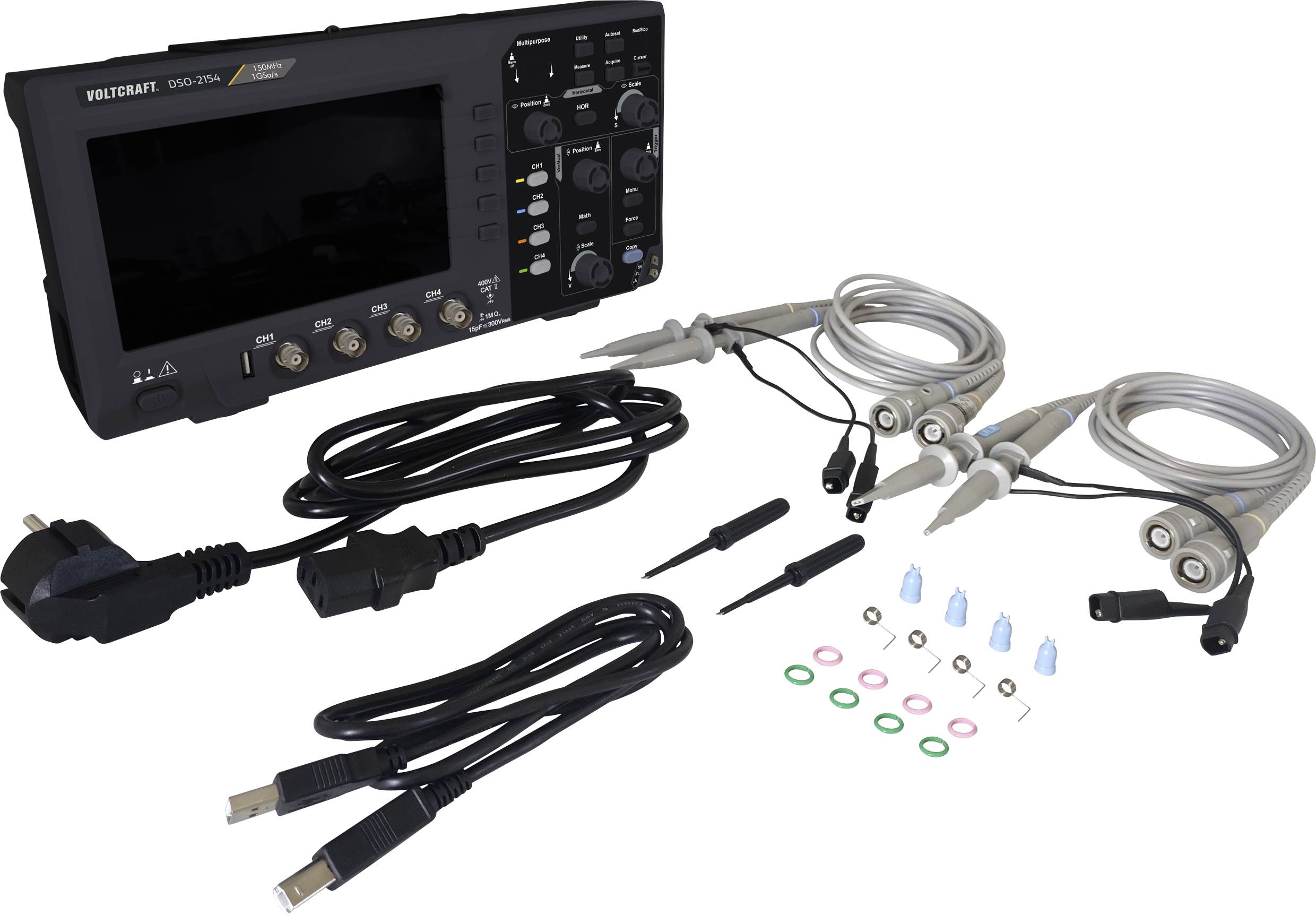

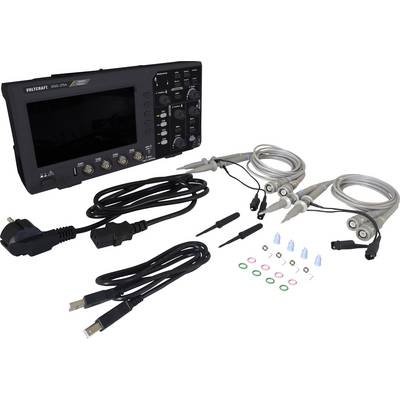

Osciloskop z dodatki: dva merilna sonda, kabli, barvni obroči in nadomestni deli. Naprava za merjenje in prikaz električnih signalov.

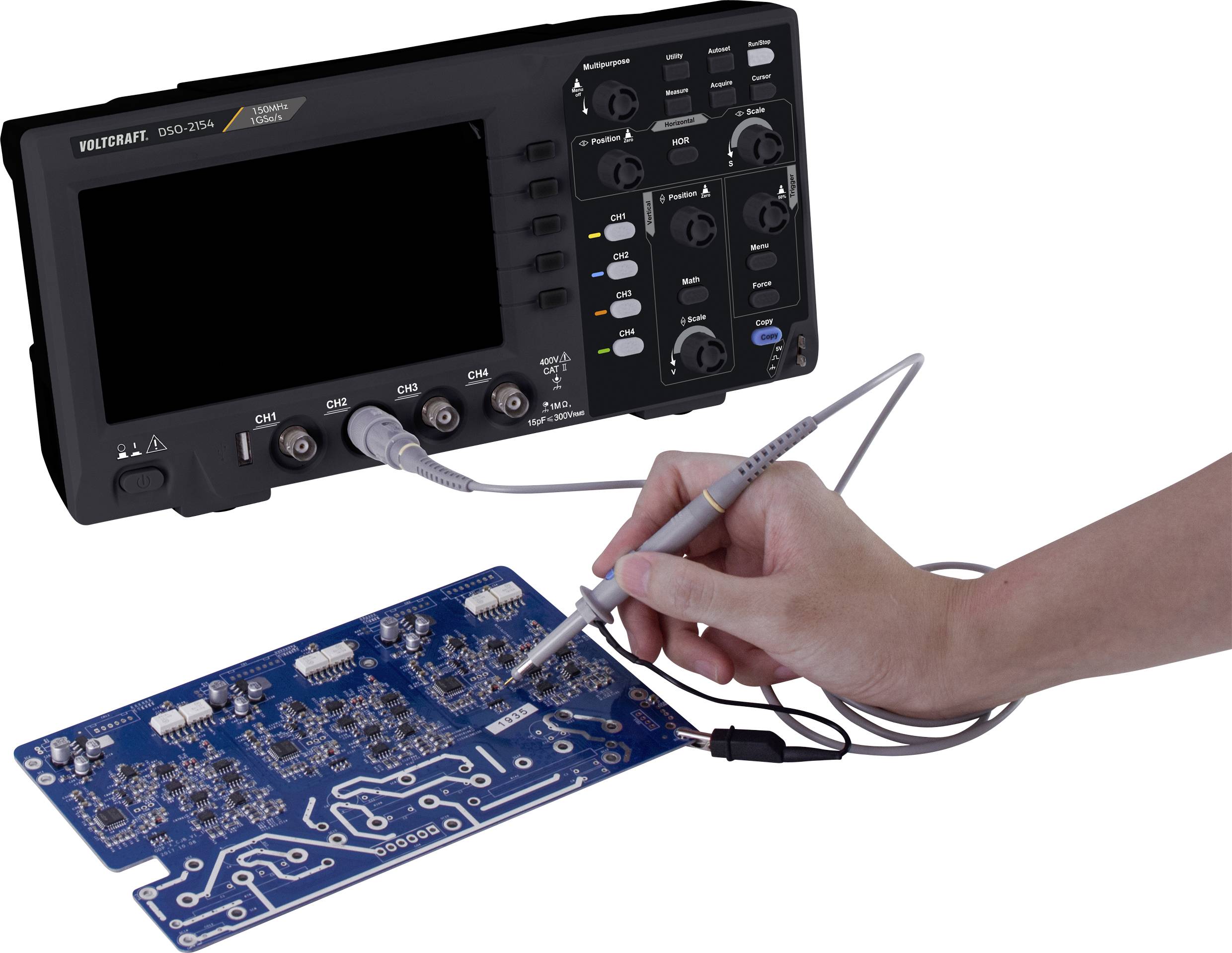

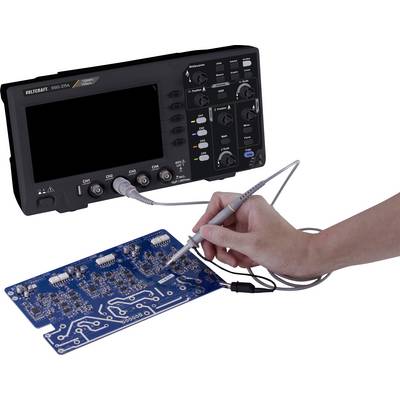

Roka drži sondo, ki je povezana z osciloskopom, in meri modro tiskano vezje z večimi elektronskimi komponentami.

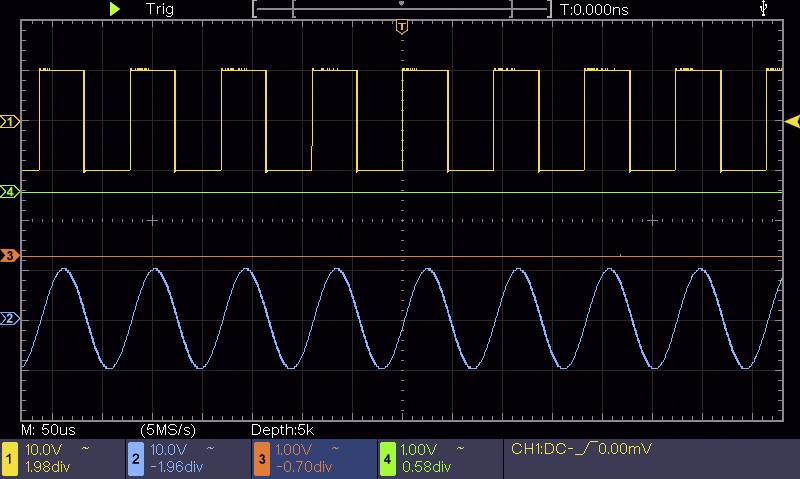

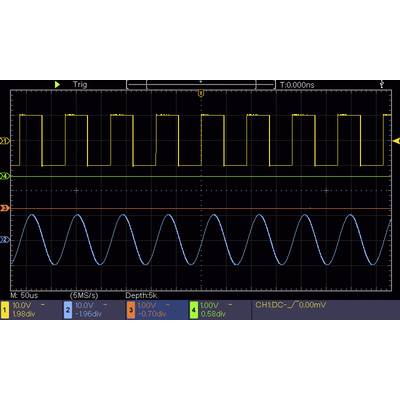

Slika osciloskopa: Zgornja rumena krivulja prikazuje pravokotne signale, spodnja modra krivulja sinusne valove. Horizontalna os v mikrosekundah.

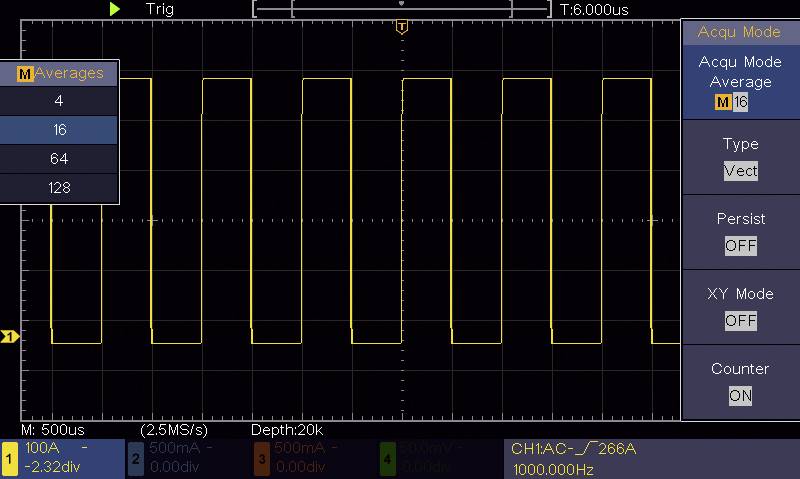

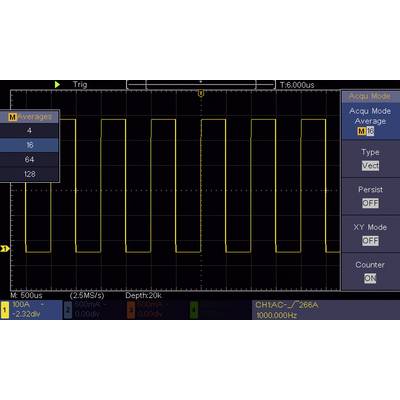

'Osciloskopski prikaz s pravokotnim valovnim vzorcem. Vertikalna os: napetost; horizontalna os: čas. Povprečje nastavljeno na 16.'

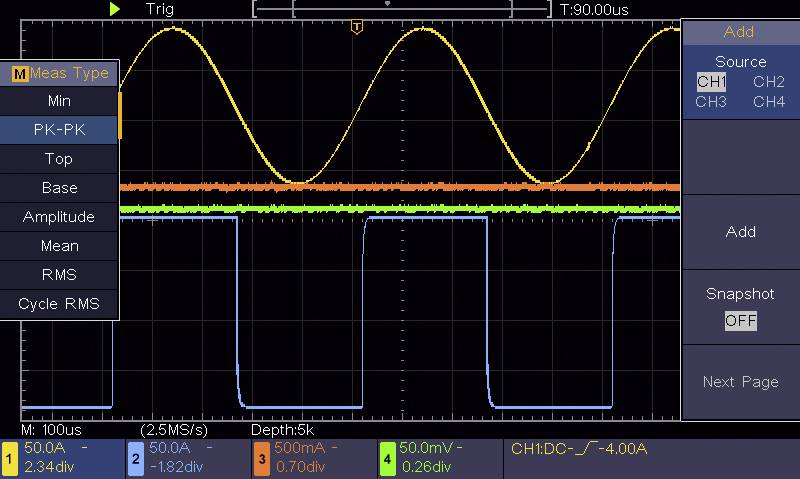

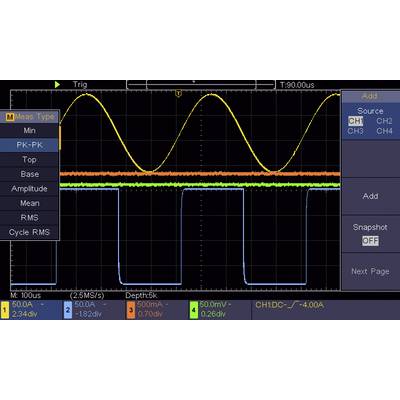

Zaslon osciloskopa prikazuje valovne oblike treh kanalov: rumena (sinusna valovna oblika), modra (pravokotna valovna oblika), zelena/oranžna (blizu ničle), z merilnimi podatki.

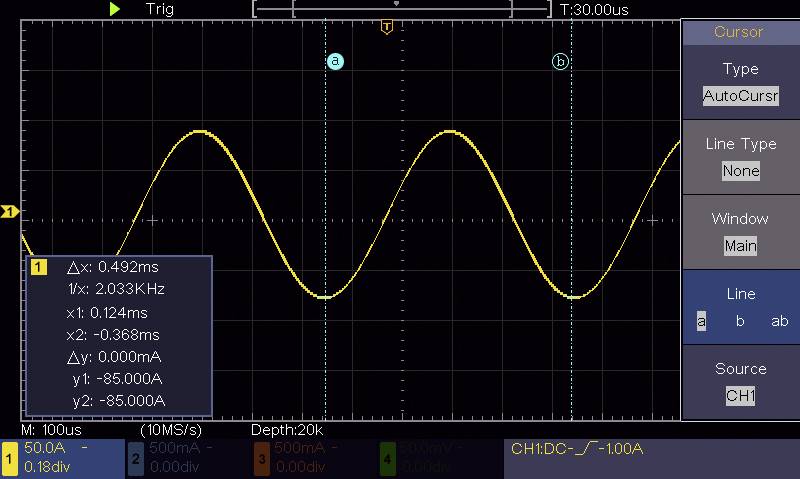

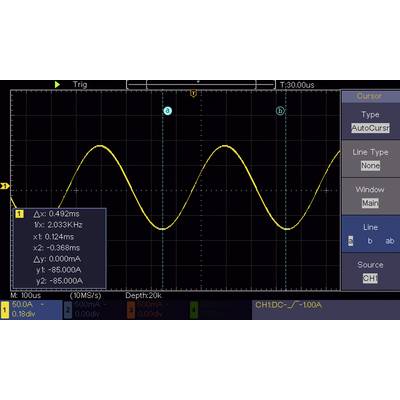

Osciloskopski zaslon prikazuje sinusno valovanje, frekvenca 2,033 kHz. Amplituda: 0,368 mA, konice pri 85 mA. Dve navpični oznaki na valovanju.

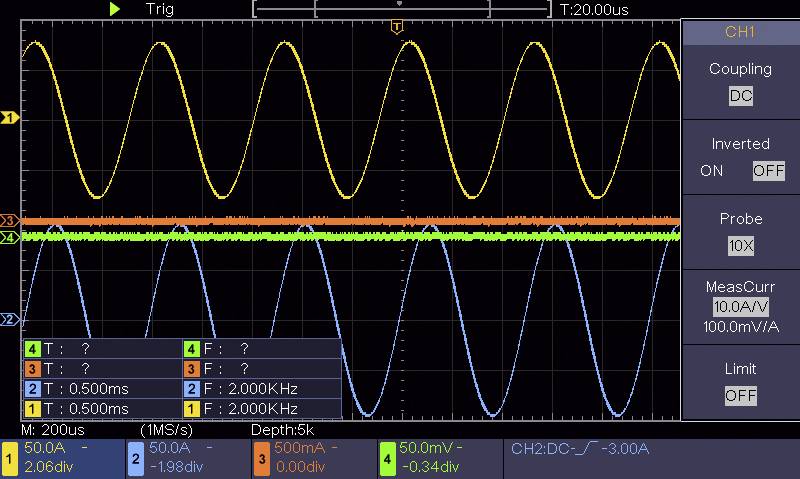

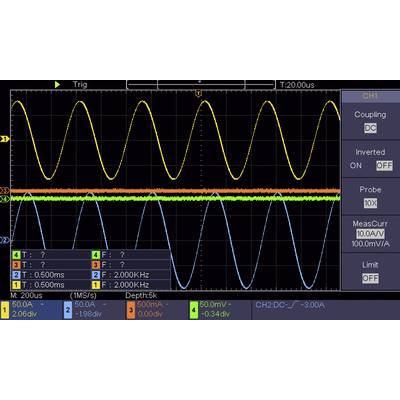

'Osciloskopski prikaz s štirimi valovitimi signali. Glavni signal v rumeni barvi. Časovna osnova: 0,5 ms/div. Amplituda: ±5 V/div. Podatki o frekvenci spodaj.'

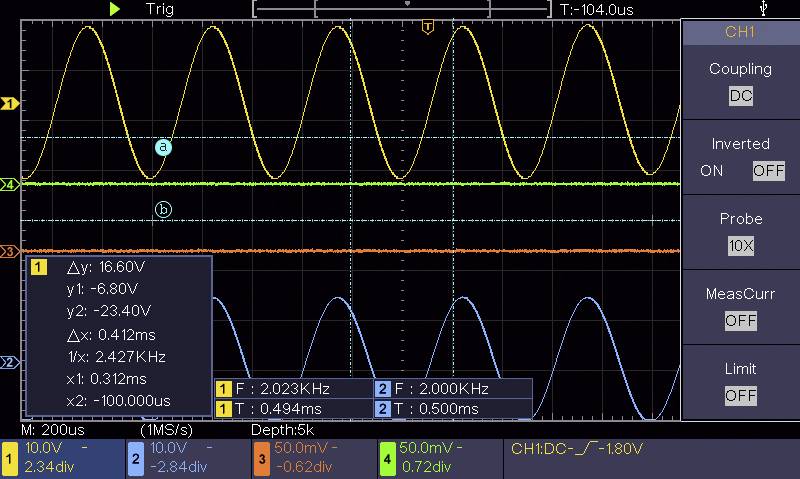

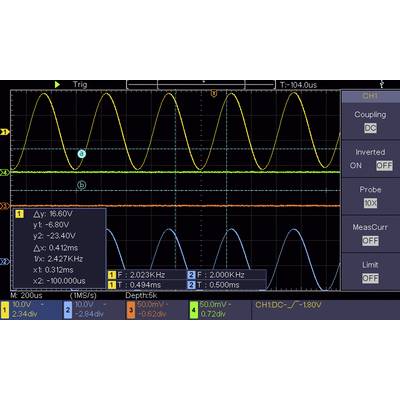

Osciloskop prikazuje tri valovne oblike z različnimi nastavitvami napetosti in frekvence. M1 in M2 merita specifične razlike.

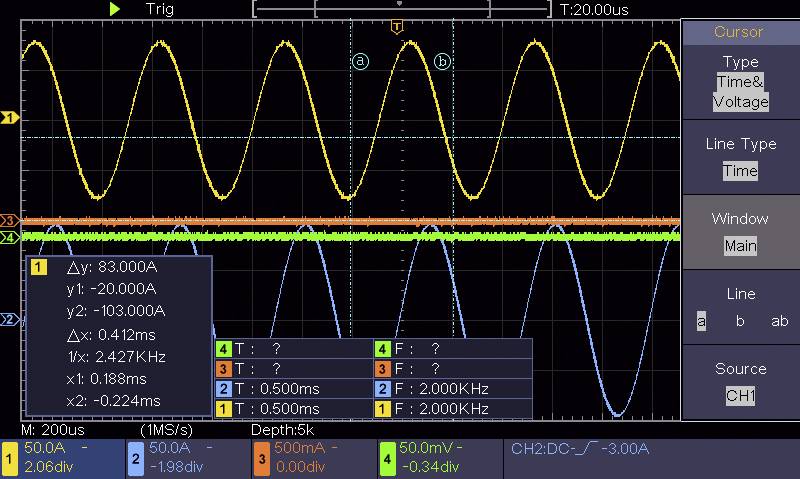

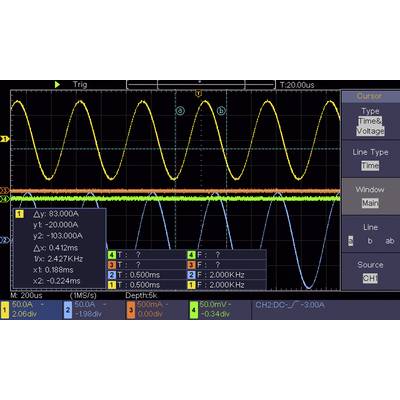

Osciloskop prikazuje tri valovne oblike v različnih barvah. Izmerjene vrednosti in razlike so navedene, skupaj s časovnimi in napetostnimi vrednostmi.

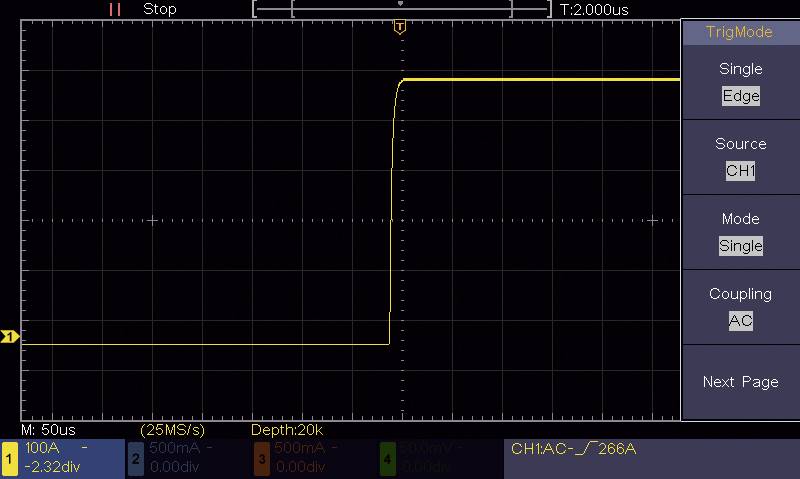

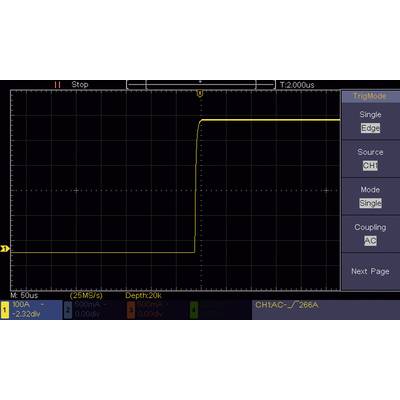

'Osciloskopski zaslon: Rumena linija prikazuje skokovit dvig od -2,32 do 0 v 100 μs; Načini: Enojni, AC, Prožilni način: Enojni rob.'

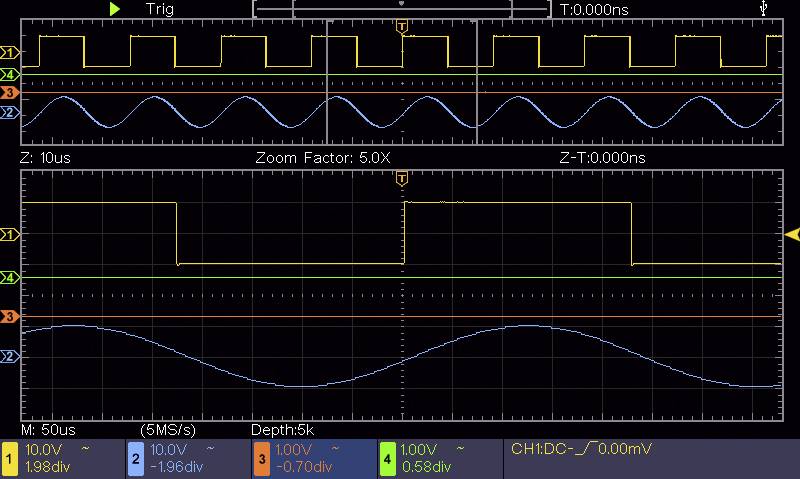

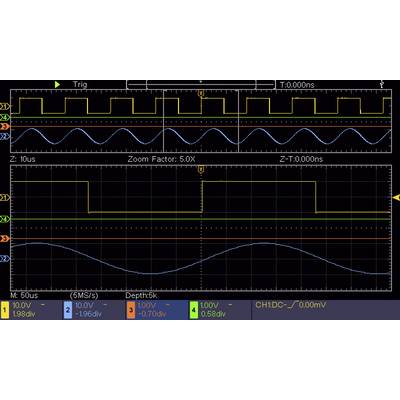

'Osciloskopski prikaz z dvema valovnima oblikama: zgornji pravokotni signali in spodnje sinusne valove. Prikazane so časovne in napetostne vrednosti.'

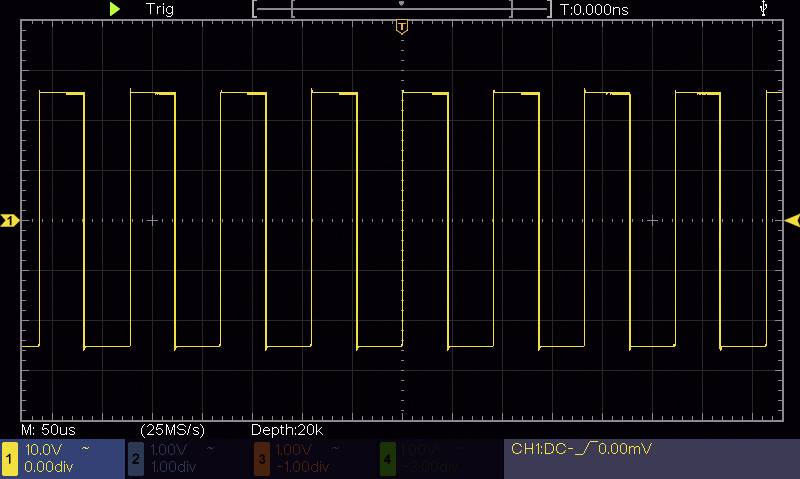

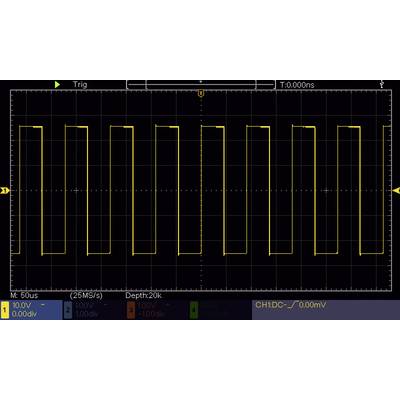

Osciloskopski zaslon s pravokotnim valovnim signalom. Frekvenca znaša približno 1 kHz, amplituda 10 V na razdelku, časovna osnova 5 µs na razdelku.

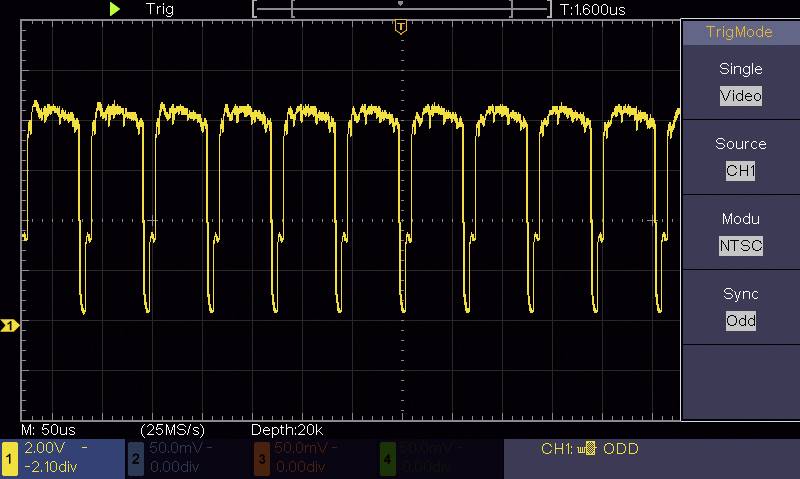

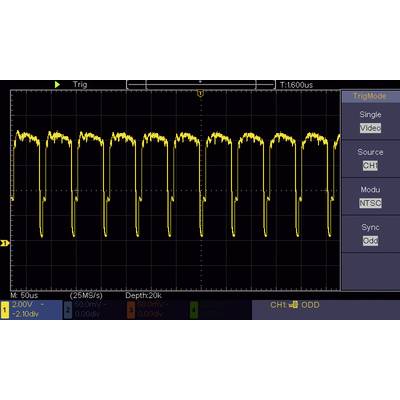

'Osciloskopski prikaz NTSC video signala. Prikazuje periodične konice in doline, ki predstavljajo slikovne informacije.'

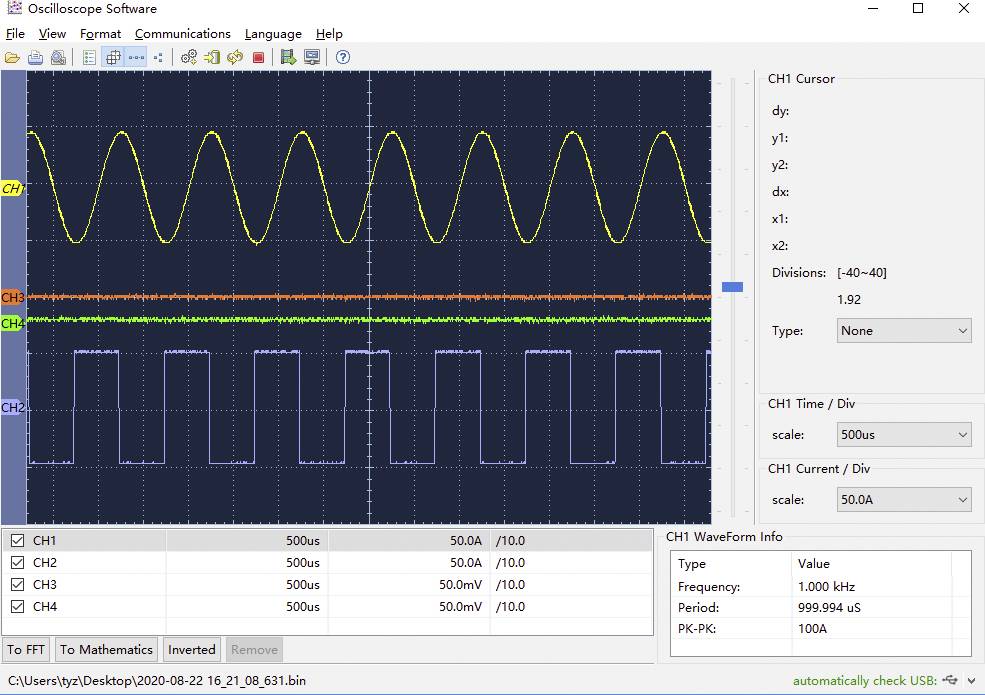

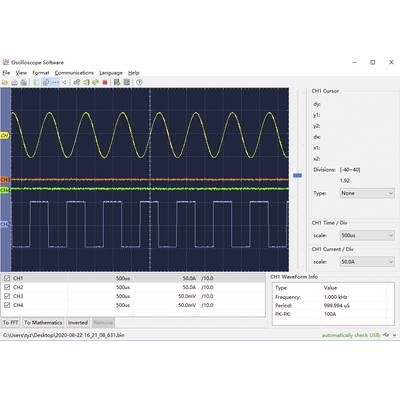

'Osciloskopska programska oprema prikazuje štiri valovne oblike. Rumena: sinusna valovna oblika, Cian in Rdeča: konstantna linija, Modra: pravokotna valovna oblika. X-os: čas. CH1: tok 50,0 A.'

1/19

Dodatne informacije

Podatkovni list izdelka (PDF)

Dostava tor, 4.8.

Število

kos - zaloga Nemčija

Skupaj (365,00 € / Kos)

365,00 €

z DDV

Samo 29,00 €

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Digitalni osciloskop DSO-2154 SE

Pasovna širina 150MHz, 4 kanali
17,78 cm (7 palcev) LCD zaslon (800 x 480 slikovnih pik)
USB-vmesnik
Največja hitrost vzorčenja: 1 GS/s
Navpična ločljivost: 8 bitov

Tehnične specifikacije

Vrsta izdelka: digitalni osciloskop

Pasovna širina: 150 MHz

Stopnja vzorčenje na kanal: 1 GSa/s

Izvedba: 8 Bit

Velikost zaslona: 17.78 cm

Značilnosti osciloskopa: digitalni osciloskop (dso)

Število analognih vhodov maks.: 4

: delovni standardi (lastni)

Merilna kategorija: CAT II 600 V

Vhodna impedanca: 1 MΩ ± 2%

Mere: (D x Š x V) 301 x 152 x 70 mm

Teža: 1.1 kg

Zaslon: 800x480 piksel

Širina: 152 mm

Višina: 70 mm

Dolžina: 301 mm

Vmesnik: 1 x USB 2.0 Device

Globina pomnilnika/kanal: 80 kpts

Vrsta: DSO-2154

Embalaža brez plastike: embalaža brez plastike

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2390916 VOLTCRAFT DSO-2154 digitalni osciloskop 150 MHz 4-kanalni 1 GSa/s 80 kpts 8 Bit digitalni osciloskop (dso) 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2390916 VOLTCRAFT DSO-2154 digitalni osciloskop 150 MHz 4-kanalni 1 GSa/s 80 kpts 8 Bit digitalni osciloskop (dso) 1 kos

Garancijski pogoji

Garancijski pogoji 2390916 VOLTCRAFT DSO-2154 digitalni osciloskop 150 MHz 4-kanalni 1 GSa/s 80 kpts 8 Bit digitalni osciloskop (dso) 1 kos

Prenos datotek

Prenos datotek 2390916 VOLTCRAFT DSO-2154 digitalni osciloskop 150 MHz 4-kanalni 1 GSa/s 80 kpts 8 Bit digitalni osciloskop (dso) 1 kos

Opis

Model za 40. obletnico. Omejen čas po znižani ceni. Ponudba velja samo do razprodaje zalog.

Besedilo je strojno prevedeno.

Izvedba

Shranjevanje 16 signalnih krivulj
Prikaz krivulje signala na računalniku v realnem času
Več vrst sprožilcev
Funkcija štetja frekvence
Nizka poraba energije (<15 W)
Sistemske zahteve: Windows Vista, 7, 8, 8.1, 10 (32/64 bit)

Obseg dostave

FG
Električni kabel
4x testne sonde
USB-kabel
Pripomoček za nastavitev testne konice
Programska oprema + angleški priročnik na CD-ju
Varnostni list
Navodila

Sistemske zahteve

Windows Vista, 7, 8, 8.1, 10 (32/64 bit)
