VOLTCRAFT DSO-6204F digitalni osciloskop 200 MHz 4-kanalni 1 GSa/s 10 Mpts 8 Bit digitalni osciloskop (dso), funkcijski
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
12 kos - zaloga Nemčija
Število
Skupaj (1605,00 € / Kos)
1605,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
VOLTCRAFT DSO-6204F digitalni osciloskop 200 MHz 4-kanalni 1 GSa/s 10 Mpts 8 Bit digitalni osciloskop (dso), funkcijski generator 1 kos
- 200 MHzpasovna širina
- 20,32 cm 800 x 600 pixel multi-touch zaslon (povečava na pametnem telefonu)
- Način barvne temperature
- Generator DDS s poljubno DDS funkcijo 25 MHz
Tehnične specifikacije
- Matematične funkcije: + - * / FFT Intg Uporabniško definirano
- Hitrost osveževanja: 45.000 wfms / s
- Ubi stopnja<1,75 ns
- BUS dekodirna funkcija za SPI, I²C, RS232, CAN
- Reža za dodatno baterijo
- Funkcijski generator: 25 MHz, 125 MSa / s, 14-bitna vertikalna ločljivost
- Valovne oblike: sinus, pravokotnik, rampa, impulz
- Poljubne funkcije: eksponencialna, Sin (x) / x, stopnice, hrup
- Vrsta izdelka
digitalni osciloskop
- Pasovna širina
200 MHz
- Stopnja vzorčenje na kanal
1 GSa/s
- Izvedba
8 Bit
- Velikost zaslona
20,32 cm (8") cm
- Značilnosti osciloskopa
digitalni osciloskop (dso)
funkcijski generator
- Časovna baza
2ns / div - 1000s / div
- Število analognih vhodov maks.
4
delovni standardi (lastni)
- Merilna kategorija
CAT II
- Navpični odklon
1 mV / div - 10 V / div
- Vhodna impedanca
1 MΩ
- Vhodni sklop
DC / AC / GND
- Vhodna napetost
1 MΩ<= 400 Vrms
- Oskrba z napetostjo
100-240 V / AC, 50/60 Hz, CAT II
- Mere
(D x Š x V) 90 x 340 x 178 mm
- Teža
2674 g
- Zaslon
LCD / 800 x 600 piksel
- Širina
340 mm
- Višina
178 mm
- Dolžina
90 mm
- Vmesnik
USB
- Globina pomnilnika/kanal
10 Mpts
- Vrsta
DSO-6204F
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 1673266 VOLTCRAFT DSO-6204F digitalni osciloskop 200 MHz 4-kanalni 1 GSa/s 10 Mpts 8 Bit digitalni osciloskop (dso), funkcijski
Navodila za uporabo in varnost
Navodila za uporabo in varnost 1673266 VOLTCRAFT DSO-6204F digitalni osciloskop 200 MHz 4-kanalni 1 GSa/s 10 Mpts 8 Bit digitalni osciloskop (dso), funkcijski
Izjava o skladnosti
Izjava o skladnosti 1673266 VOLTCRAFT DSO-6204F digitalni osciloskop 200 MHz 4-kanalni 1 GSa/s 10 Mpts 8 Bit digitalni osciloskop (dso), funkcijski
Garancijski pogoji
Garancijski pogoji 1673266 VOLTCRAFT DSO-6204F digitalni osciloskop 200 MHz 4-kanalni 1 GSa/s 10 Mpts 8 Bit digitalni osciloskop (dso), funkcijski
Prenos datotek
Prenos datotek 1673266 VOLTCRAFT DSO-6204F digitalni osciloskop 200 MHz 4-kanalni 1 GSa/s 10 Mpts 8 Bit digitalni osciloskop (dso), funkcijski
Opis

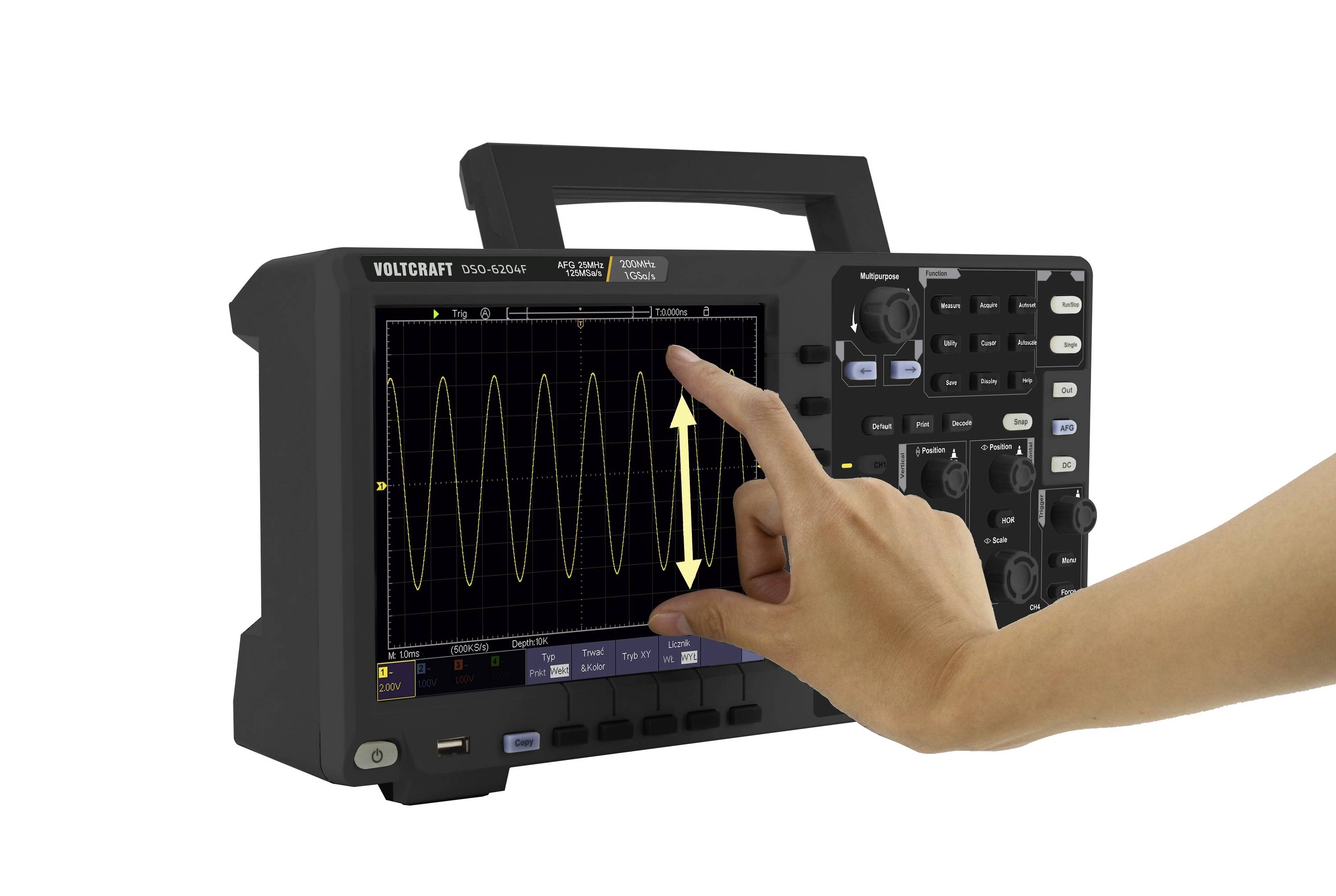

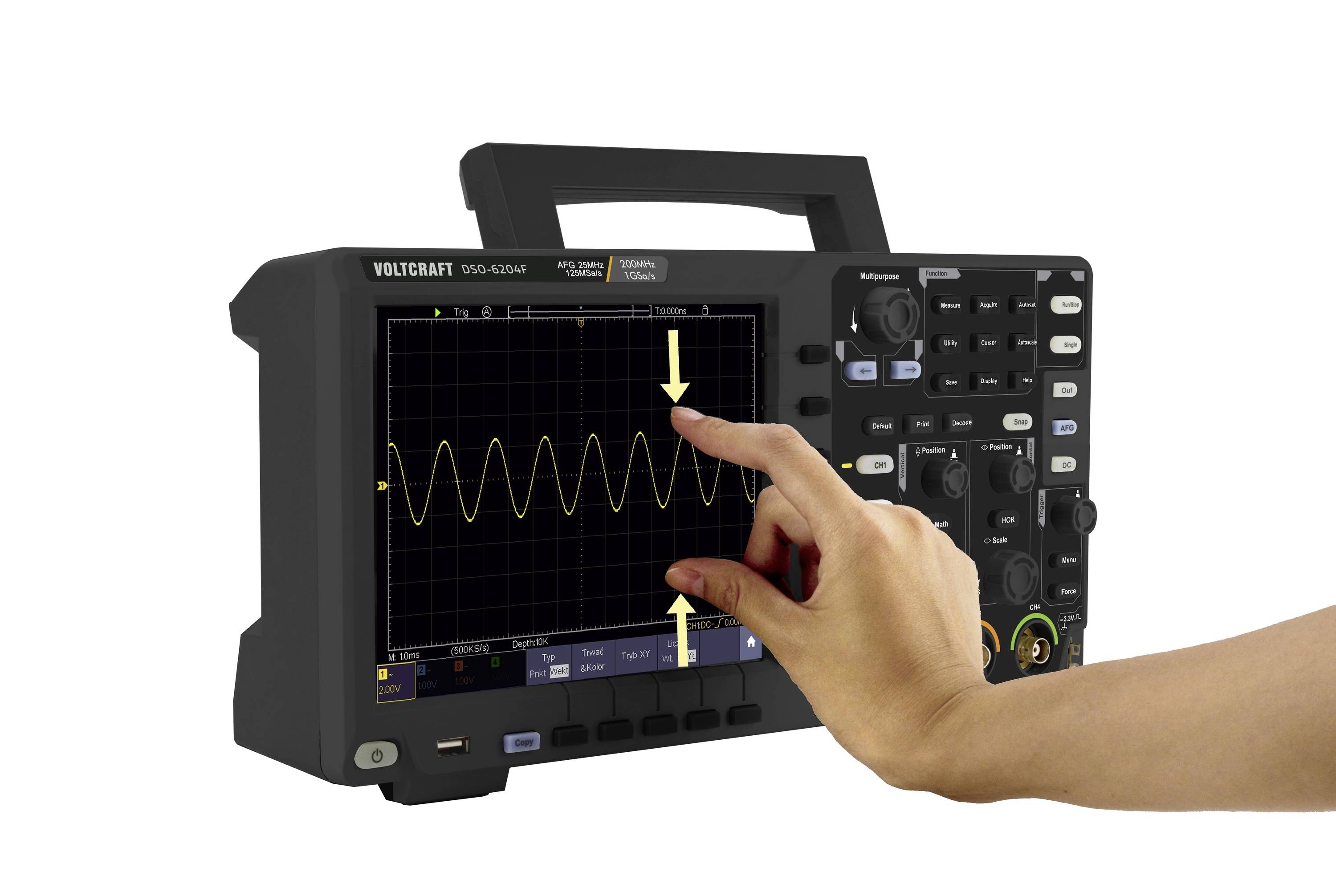

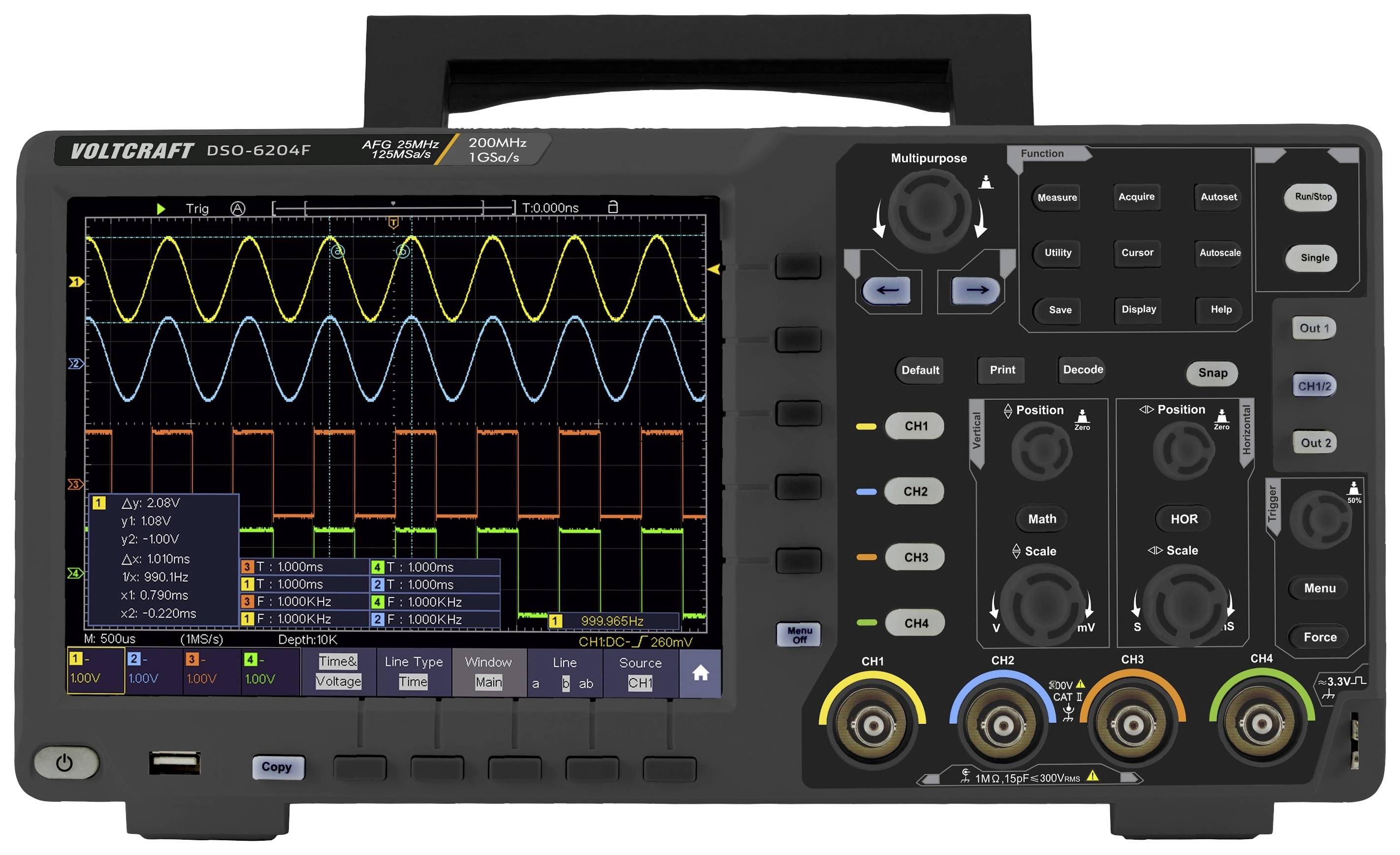

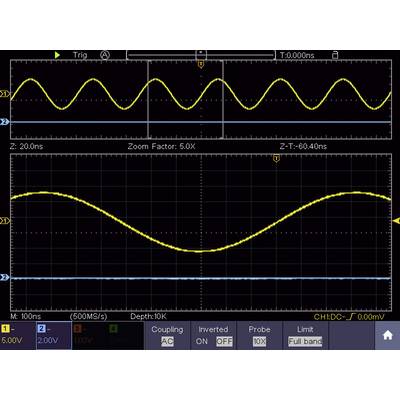

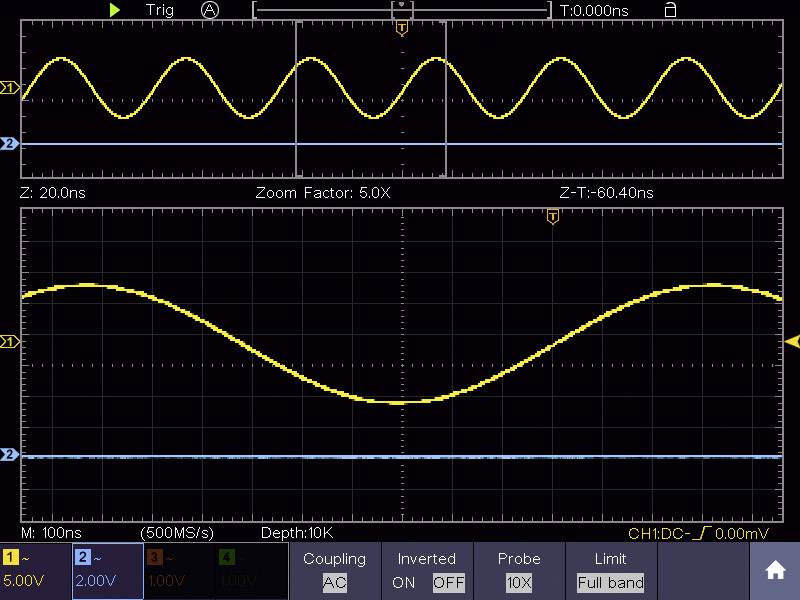

Digitalni osciloskop za shranjevanjeDSO-6204Fje idealen za meritve v laboratoriju, v razvojnih oddelkih ali za servisne naloge. Nastavitve lahko opravite kot običajno na kontrolnih gumbih ali neposredno na zaslonu. Premikanje in povečevanje je tako intuitivno kot na pametnem telefonu ali tabličnem računalniku.

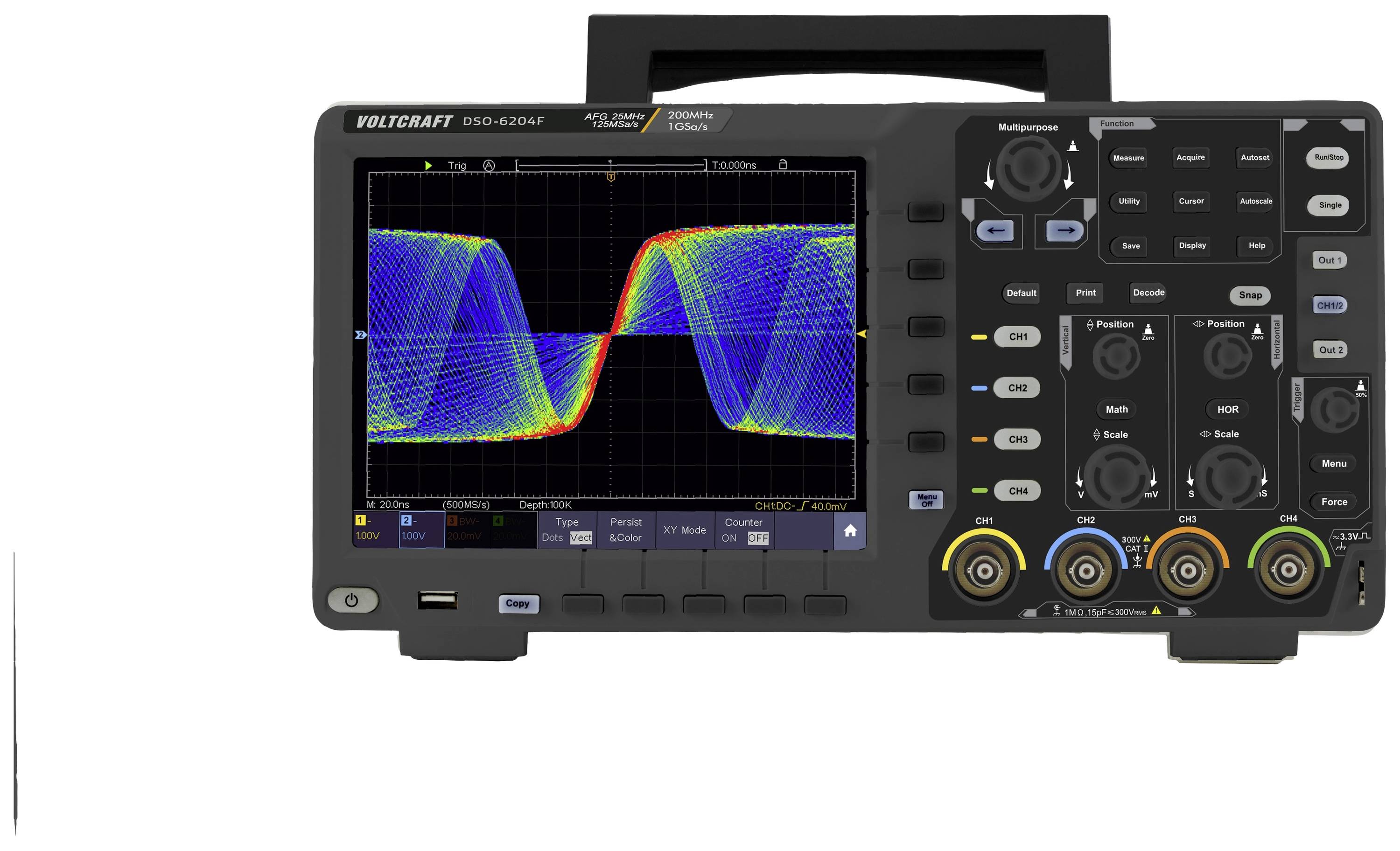

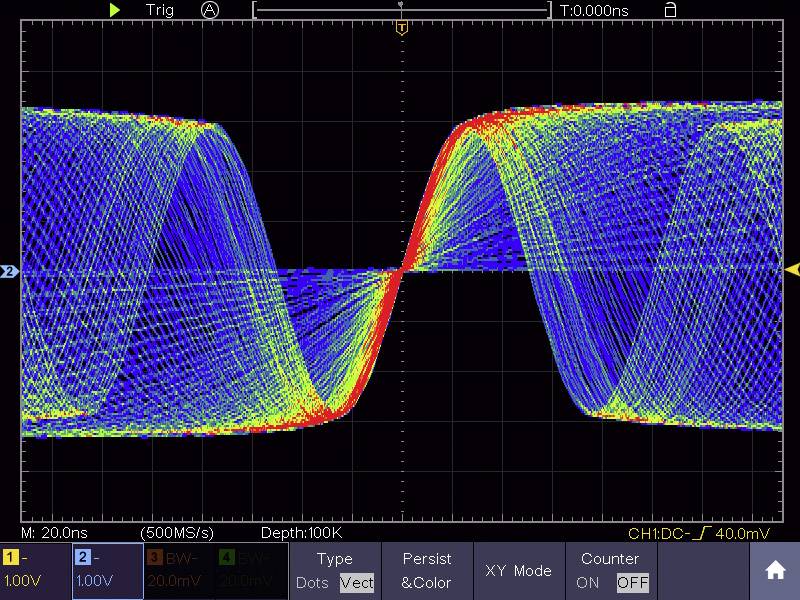

Prikaz barvne temperature
S spreminjajočimi se frekvencami ponavljajoče valovne oblike predstavljajo njihova frekvenca v mavričnih barvah.
Bus dekodiranje
Signali SPI, I²C, RS232 in CAN se lahko dekodirajo. Dekodirane vrednosti se lahko prikažejo v binarnih, decimalnih, šestnajstiških ali ASCII in posodobljenih v tabelah dogodkov. Vrednosti dekodiranih signalov CAN vodila so prikazane v barvah. To omogoča lažje razlikovanje med podatki, kodo dolžine podatkov in informacijami o okvirju. Če se pojavijo napake, kontrolni vsoti CAN-Bus spremenijo tudi barvo.
Podatkovni in procesni podatki

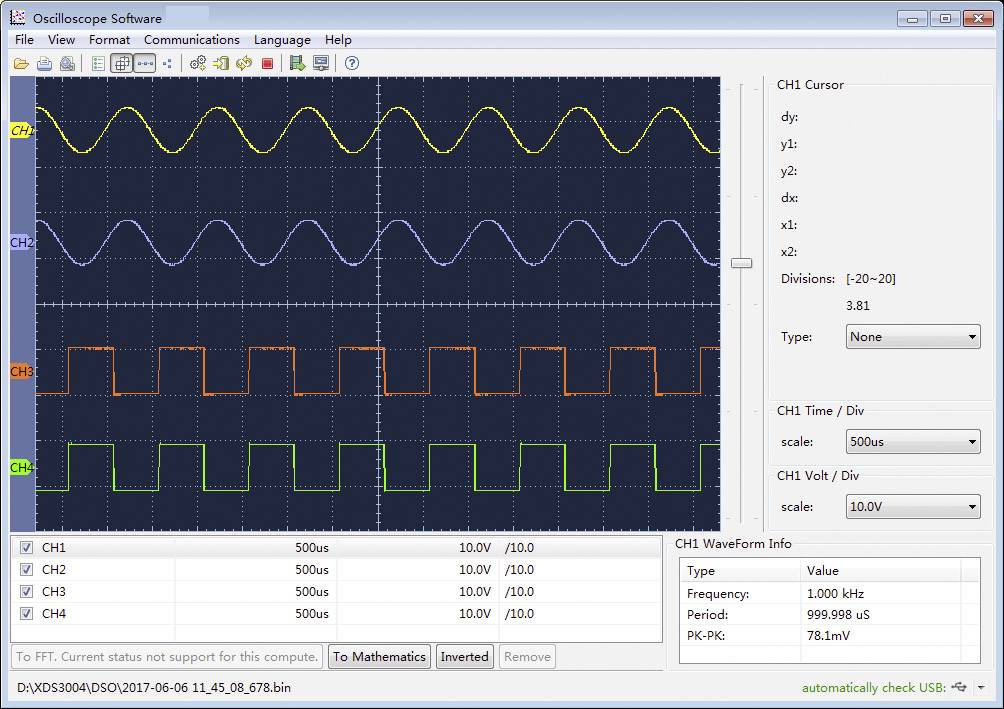

Vse rezultate meritev in vsebino zaslona lahko prek USB-ja ali omrežja prenesete v osebni računalnik in shranite za namene dokumentiranja. Pri shranjevanju na nosilec podatkov USB lahko ime datoteke enostavno vnesete na zaslon na dotik.
Funkcijski generator z delovanjem na dotik
Funkcijski generator 25 MHz lahko upravljate prek zaslona na dotik ali običajno prek tipk. Oblike sinusov, pravokotnikov, rampe in impulzov so priklicane. Prednastavljenih je še 46 poljubnih valovnih oblik, vključno s eksponentno, sinusno funkcijo, stopnicami in hrupom. Lastne poljubne oblike lahko shranite.
Funkcija kloniranja
Valovne oblike na vhodu osciloskopa se lahko klonirajo na generator funkcije. Izbiranje izrezka, ki ga je treba klonirati, je priročno izvedeno preko zaslona na dotik.
Pripravljen za delovanje baterije
Z opcijsko razpoložljivo litij-ionsko baterijo se obseg uporabe znatno poveča. Osciloskop z dodatno baterijo je tudi intuitiven za uporabo na poti in omogoča 3-urno neprekinjeno uporabo brez dodatnega napajanja. Delovanje baterije je koristno tudi v laboratoriju za odklop napajalnega potenciala.
Prikaz barvne temperature
S spreminjajočimi se frekvencami ponavljajoče valovne oblike predstavljajo njihova frekvenca v mavričnih barvah.
Bus dekodiranje
Signali SPI, I²C, RS232 in CAN se lahko dekodirajo. Dekodirane vrednosti se lahko prikažejo v binarnih, decimalnih, šestnajstiških ali ASCII in posodobljenih v tabelah dogodkov. Vrednosti dekodiranih signalov CAN vodila so prikazane v barvah. To omogoča lažje razlikovanje med podatki, kodo dolžine podatkov in informacijami o okvirju. Če se pojavijo napake, kontrolni vsoti CAN-Bus spremenijo tudi barvo.
Podatkovni in procesni podatki
Vse rezultate meritev in vsebino zaslona lahko prek USB-ja ali omrežja prenesete v osebni računalnik in shranite za namene dokumentiranja. Pri shranjevanju na nosilec podatkov USB lahko ime datoteke enostavno vnesete na zaslon na dotik.
Funkcijski generator z delovanjem na dotik
Funkcijski generator 25 MHz lahko upravljate prek zaslona na dotik ali običajno prek tipk. Oblike sinusov, pravokotnikov, rampe in impulzov so priklicane. Prednastavljenih je še 46 poljubnih valovnih oblik, vključno s eksponentno, sinusno funkcijo, stopnicami in hrupom. Lastne poljubne oblike lahko shranite.
Funkcija kloniranja
Valovne oblike na vhodu osciloskopa se lahko klonirajo na generator funkcije. Izbiranje izrezka, ki ga je treba klonirati, je priročno izvedeno preko zaslona na dotik.
Pripravljen za delovanje baterije
Z opcijsko razpoložljivo litij-ionsko baterijo se obseg uporabe znatno poveča. Osciloskop z dodatno baterijo je tudi intuitiven za uporabo na poti in omogoča 3-urno neprekinjeno uporabo brez dodatnega napajanja. Delovanje baterije je koristno tudi v laboratoriju za odklop napajalnega potenciala.
Izvedba
- USB izhod združljiv s Pict Bridge
- DDS generator poljubne funkcije
- Besedilo je strojno prevedeno.

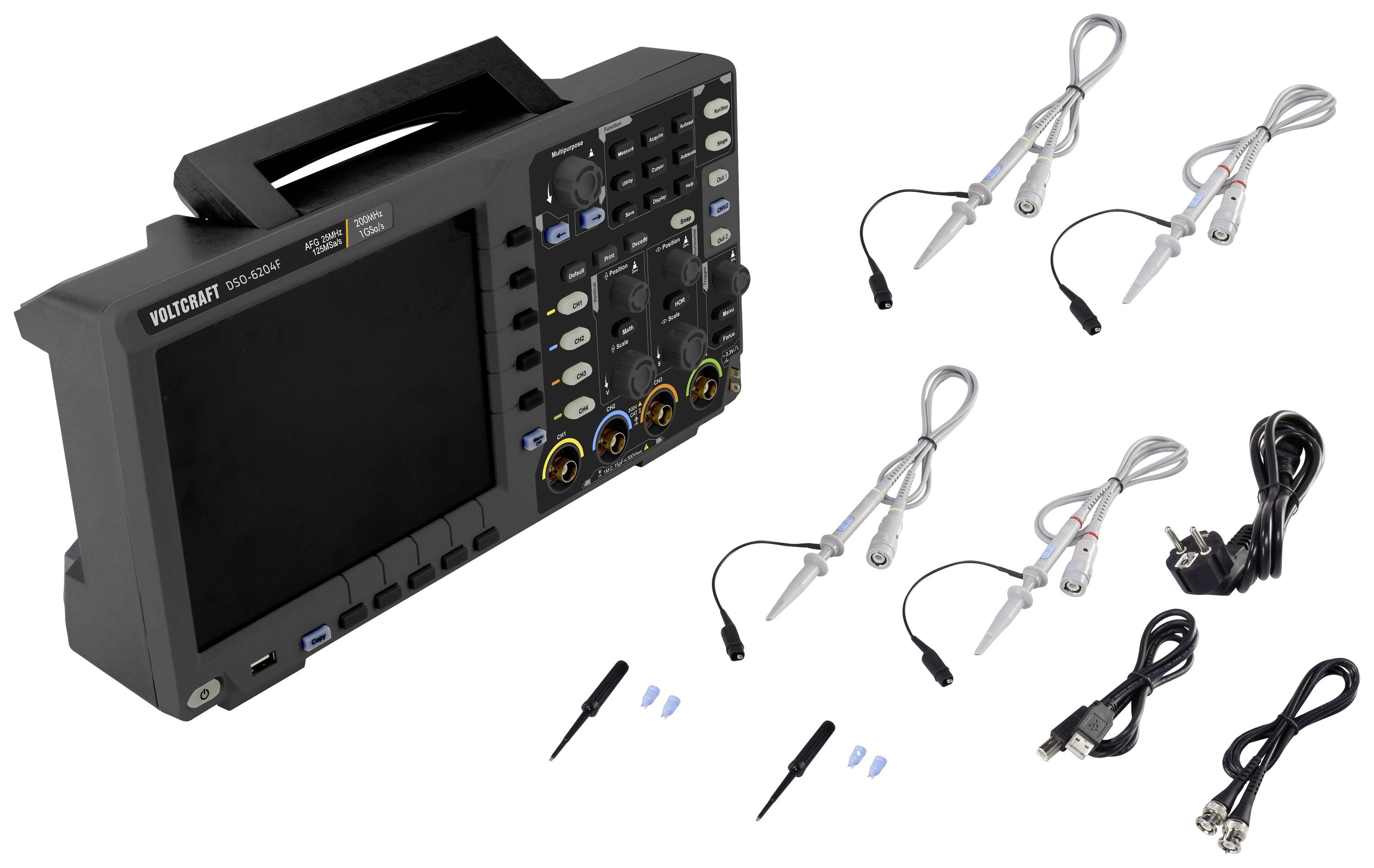

Obseg dostave
- Digitalni osciloskop za shranjevanje
- 4 sonde
- Nastavitev sonde
- Napajalnik
- USB-kabel
- BNC kabel 1m
- CD s programsko opremo s popolnimi angleškimi navodili
- Navodila
