PCE Instruments PCE-OC 50 baterija 2000000 Hz 50 MSa/s 32 kpts funkcije multimetra 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
23 kos - zaloga Nemčija
Število
Skupaj (114,99 € / Kos)
114,99 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
PCE Instruments PCE-OC 50 baterija 2000000 Hz 50 MSa/s 32 kpts funkcije multimetra 1 kos
- 2000000 Hz
- Število analognih vhodov maks. 2
Tehnične specifikacije
- Enosmerna napetost
- Merilno območje 0 ... 9,999 V
- Ločljivost 0,001 V
- Natančnost ±0,5 % odčitka. + 3 števke
- Enosmerna napetost
- Merilno območje 10 ... 99,99 V
- Ločljivost 0,01 V
- Natančnost ±0,5 % odčitka. + 3 števke
- Enosmerna napetost
- Merilno območje 100 ... 999,9 V
- Ločljivost 0,1 V
- Natančnost ±0,5 % odčitka. + 3 števke
- Enosmerni tok DC
- Merilno območje 0 ... 9999 µA
- Ločljivost: 1 µA
- Natančnost ±1,2 % odčitka. + 3 števke
- Enosmerni tok DC
- Merilno območje 10 ... 99,99 mA
- Ločljivost 0,01 mA
- Natančnost ±1,2 % odčitka. + 3 števke
- Enosmerni tok DC
- Merilno območje 100 ... 999,9 mA
- Ločljivost 0,1 mA
- Natančnost ±1,2 % odčitka. + 3 števke
- Enosmerni tok DC
- Merilno območje 1 ... 9.999 A
- Ločljivost 0,001 A
- Natančnost ±1,2 % odčitka. + 3 števke
- Kapaciteta
- Merilno območje 0 ... 9.999 nF
- Ločljivost 0,001 nF
- Natančnost ±2 % odčitka. + 5 števk
- Kapaciteta
- Merilno območje 10 ... 99,99 nF
- Ločljivost 0,01 nF
- Natančnost ±2 % odčitka. + 5 števk
- Kapaciteta
- Merilno območje 100 ... 999,9 nF
- Ločljivost 0,1 nF
- Natančnost ±2 % odčitka. + 5 števk
- Kapaciteta
- Merilno območje 1 ... 9.999 µF
- Ločljivost 0,001 µF
- Natančnost ±2 % odčitka. + 5 števk
- Kapaciteta
- Merilno območje 10 ... 99,99 µF
- Ločljivost 0,01 µF
- Natančnost ±2 % odčitka. + 5 števk
- Kapaciteta
- Merilno območje 100 ... 999,9 µF
- Ločljivost 0,1 µF
- Natančnost ±2 % odčitka. + 5 števk
- Kapaciteta
- Merilno območje 1 ... 9.999 mF
- Ločljivost 0,001 mF
- Natančnost ±2 % odčitka. +20 števk
- Kapaciteta
- Merilno območje 10 ... 99,99 mF
- Ločljivost 0,01 mF
- Natančnost ±2 % odčitka. +20 števk
- Izmenični tok (AC)
- Merilno območje 0 ... 9,999 V
- Ločljivost 0,001 V
- Natančnost ±1 % odčitka. + 3 števke
- Izmenični tok (AC)
- Merilno območje 10 ... 99,99 V
- Ločljivost 0,01 V
- Natančnost ±1 % odčitka. + 3 števke
- Izmenični tok (AC)
- Merilno območje 100 ... 750 V
- Ločljivost 0,1 V
- Natančnost ±1 % odčitka. + 3 števke
- Izmenični tok AC
- Merilno območje 0 ... 9999 µA
- Ločljivost: 1 µA
- Natančnost ±1,5 % odčitka. + 3 števke
- Izmenični tok AC
- Merilno območje 10 ... 99,99 mA
- Ločljivost 0,01 mA
- Natančnost ±1,5 % odčitka. + 3 števke
- Izmenični tok AC
- Merilno območje 100 ... 999,9 mA
- Ločljivost 0,1 mA
- Natančnost ±1,5 % odčitka. + 3 števke
- Izmenični tok AC
- Merilno območje 1 ... 9.999 A
- Ločljivost 0,001 A
- Natančnost ±1,5 % odčitka. + 3 števke
- Upornost
- Merilno območje 0 ... 999,9 Ω
- Ločljivost 0,1 Ω
- Natančnost ±0,5 % odčitka. + 3 števke
- Upornost
- Merilno območje 1 ... 9,999 kΩ
- Ločljivost 0,001 kΩ
- Natančnost ±0,5 % odčitka. + 3 števke
- Upornost
- Merilno območje 10 ... 99,99 kΩ
- Ločljivost 0,01 kΩ
- Natančnost ±0,5 % odčitka. + 3 števke
- Upornost
- Merilno območje 100 ... 999,9 kΩ
- Ločljivost 0,1 kΩ
- Natančnost ±0,5 % odčitka. + 3 števke
- Upornost
- Merilno območje 1 ... 9,999 MΩ
- Ločljivost 0,001 MΩ
- Natančnost ±0,5 % odčitka. + 3 števke
- Upornost
- Merilno območje 10 ... 99,99 MΩ
- Ločljivost 0,01 MΩ
- Natančnost ±1,5 % odčitka. + 3 števke
- Temperaturni senzor
- Merilno območje -55 ... do +1300 ℃
- Ločljivost: 0,1 °C
- Natančnost ±2,5 % odčitka. + 5 števk
- Specifikacije osciloskopa
- Število kanalov: 2
- Pasovna širina 10 MHz
- Frekvenca vzorčenja 50 MSa/s
- Globina pomnilnika 32 kpt
- Vhodna impedanca 10 M Ω
- Faktorji sonde 1x, 10x
- Največja vhodna napetost 400 V
- Navpična občutljivost 20 mV/div - 10 V/div
- Generator funkcij
- Pasovna širina 1 ... 2000000 Hz
- Ločljivost 1 Hz
- Kanal 1
- Amplituda 0,1 ... 3,3 Vpp
- Dolžina valovne oblike 16 kpts
- Funkcije: sinus, kvadrat, trikotnik, polval, celoval, šum, enosmerni tok
- Splošni tehnični podatki
- Merilne funkcije: test diod, preizkus prevodnosti, brezkontaktno zaznavanje napetosti
- Vrsta zaslona: barvni LC-zaslon
- Velikost zaslona 2,8 palca
- Ločljivost zaslona 320 x 240
- Notranji pomnilnik
- Zmogljivost shranjevanja 8 MB
- Informacije o shranjevanju: Shranjevanje slike osciloskopa kot datoteke BMP

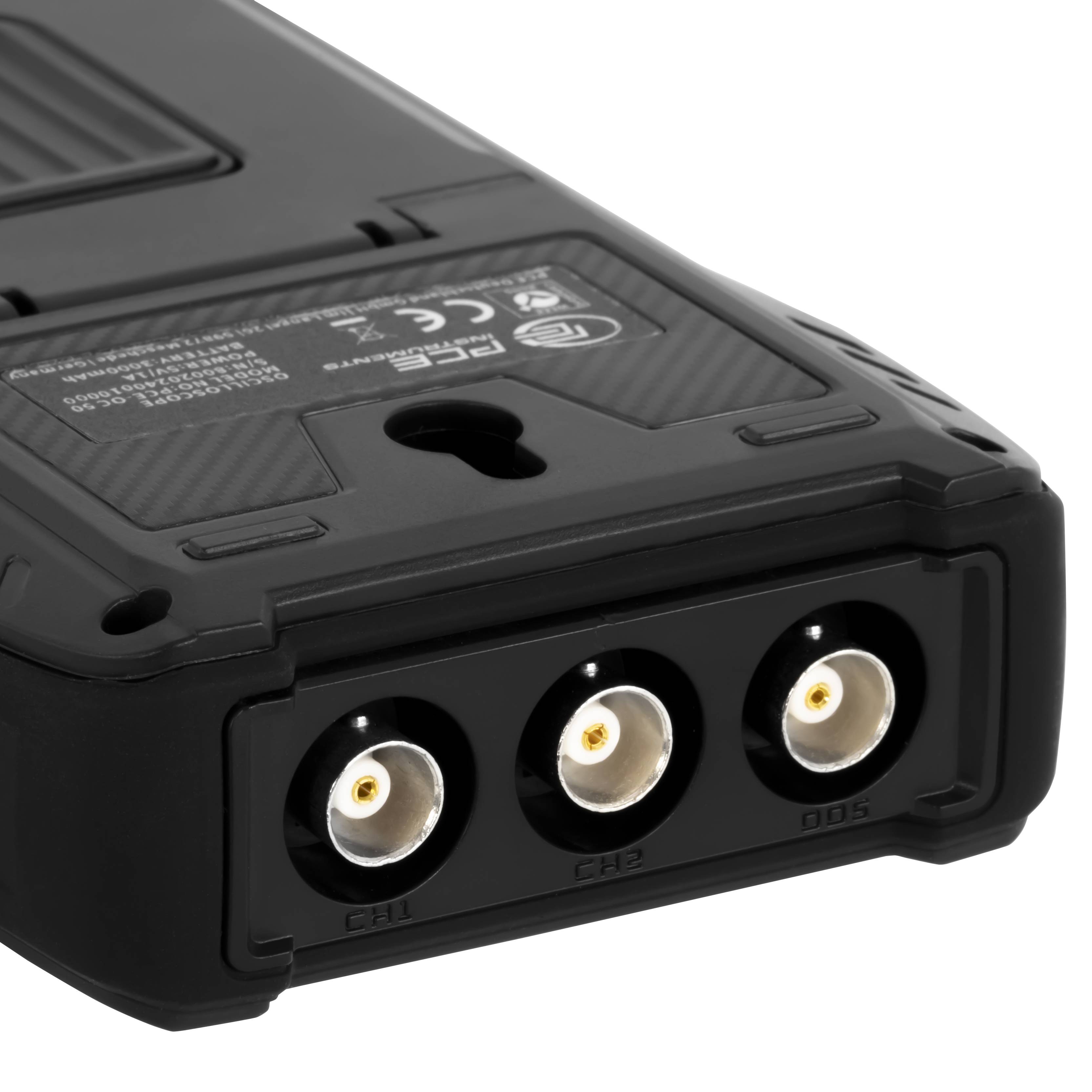

- Vmesnik USB-C, BNC
- Čas delovanja 6 ur
- Samodejni izklop od ... do 5 ... 30 minut
- Samodejni izklop je mogoče deaktivirati: Da

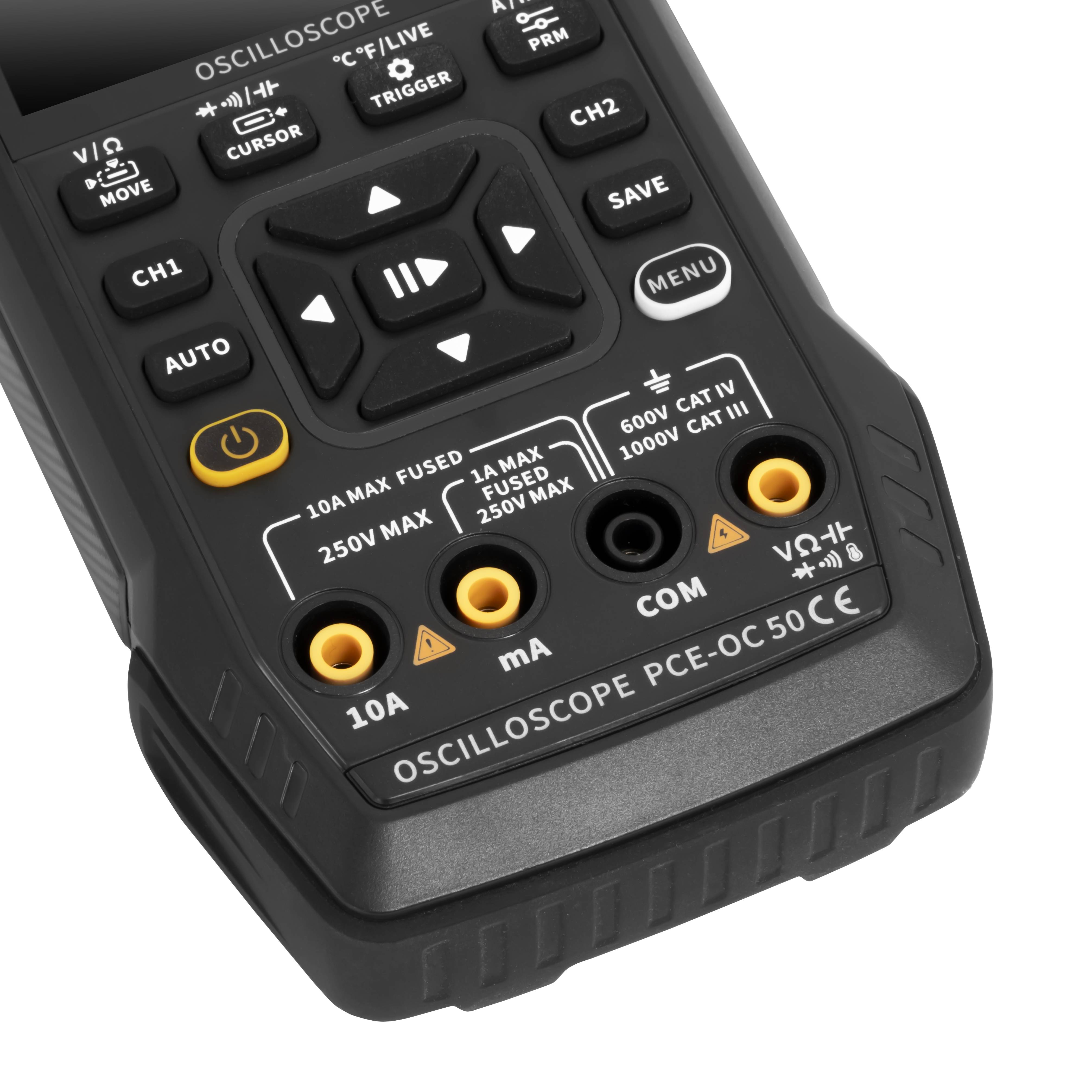

- Varnostni standard CAT III 1000V, CAT IV 600V
- 10 A varovalka(e)
- Način sprožilca: Samodejno, Normalno, Enojno, Rob: Naraščajoče, Padajoče
- Jeziki menija: angleščina (VB), angleščina (ZDA), portugalščina, nemščina, ruščina, japonščina
- Zaščitni razred (naprava) IP20
- Napajanje 5 V enosmernega toka / 1 A
- Baterija/Akumulatorska baterija 1 x 3,7 V notranja litij-ionska polimerna baterija
- Kapaciteta 3000 mAh
- Delovni pogoji 0 ... 50 °C, 0 ... 90 % relativna vlažnost
- Pogoji shranjevanja 0 ... 50 °C, 0 ... 90 % relativna vlažnost
- Dimenzije (D x Š x V) 170 x 90 x 35 mm
- Teža: 300 g
- Vrsta izdelka
baterija
- Pasovna širina
2000000 Hz
- Stopnja vzorčenje na kanal
50 MSa/s
- Velikost zaslona
2.8 palec
- Značilnosti osciloskopa
funkcije multimetra
- Število analognih vhodov maks.
2
delovni standardi (lastni)
- Merilna kategorija
CAT III 1000 V
- Navpični odklon
20 mV
- Vhodna impedanca
10 mΩ
- Vhodna napetost
400 V
- Oskrba z napetostjo
5 V/AC
- Mere
(D x Š x V) 170 x 90 x 35 mm
- Teža
300 g
- Zaslon
3,2 x 2,4 cm
- Širina
90 mm
- Višina
35 mm
- Dolžina
170 mm
- Vmesnik
USB-C
BNC
- Globina pomnilnika/kanal
32 kpts
- Vrsta
PCE-OC 50
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3594461 PCE Instruments PCE-OC 50 baterija 2000000 Hz 50 MSa/s 32 kpts funkcije multimetra 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3594461 PCE Instruments PCE-OC 50 baterija 2000000 Hz 50 MSa/s 32 kpts funkcije multimetra 1 kos
Opis

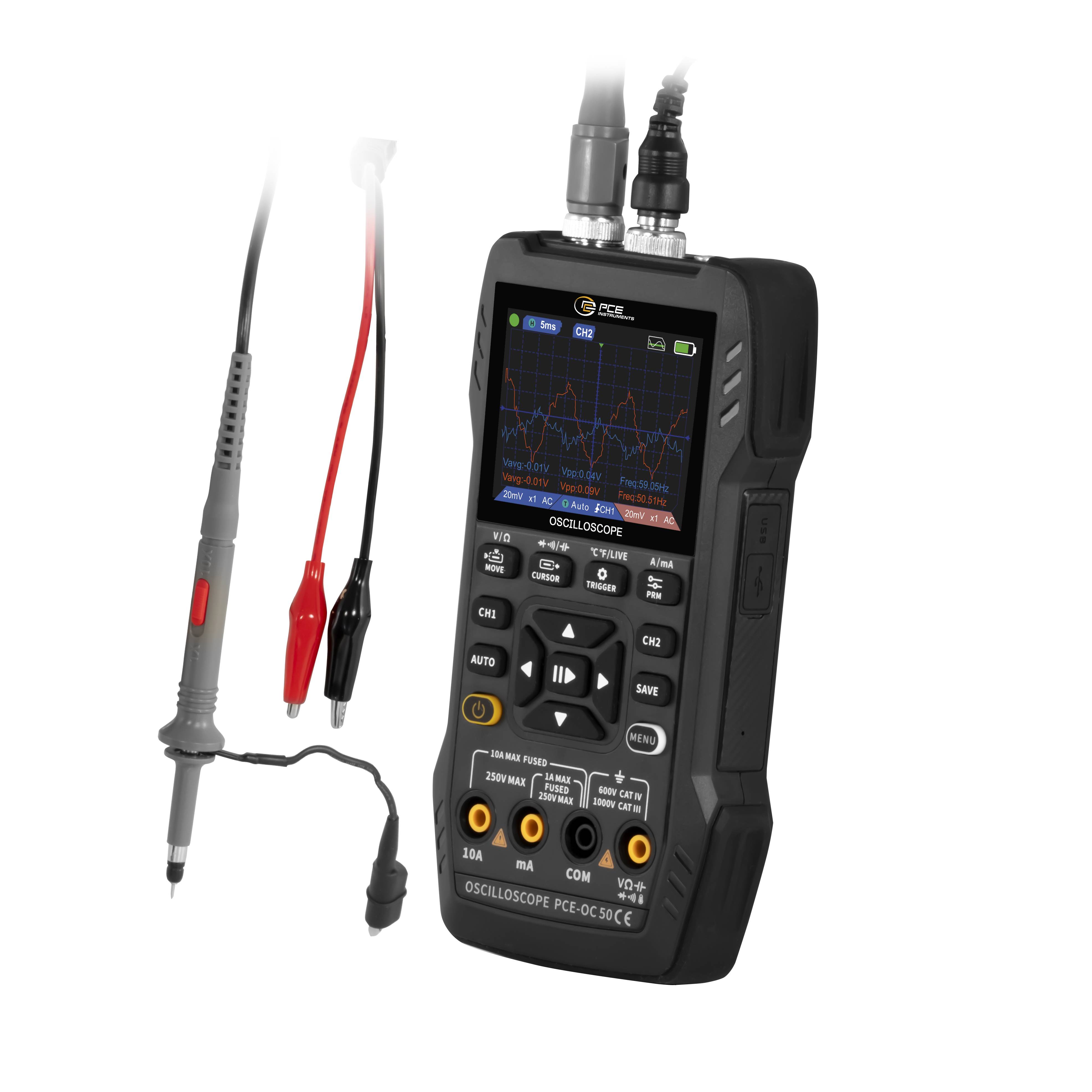

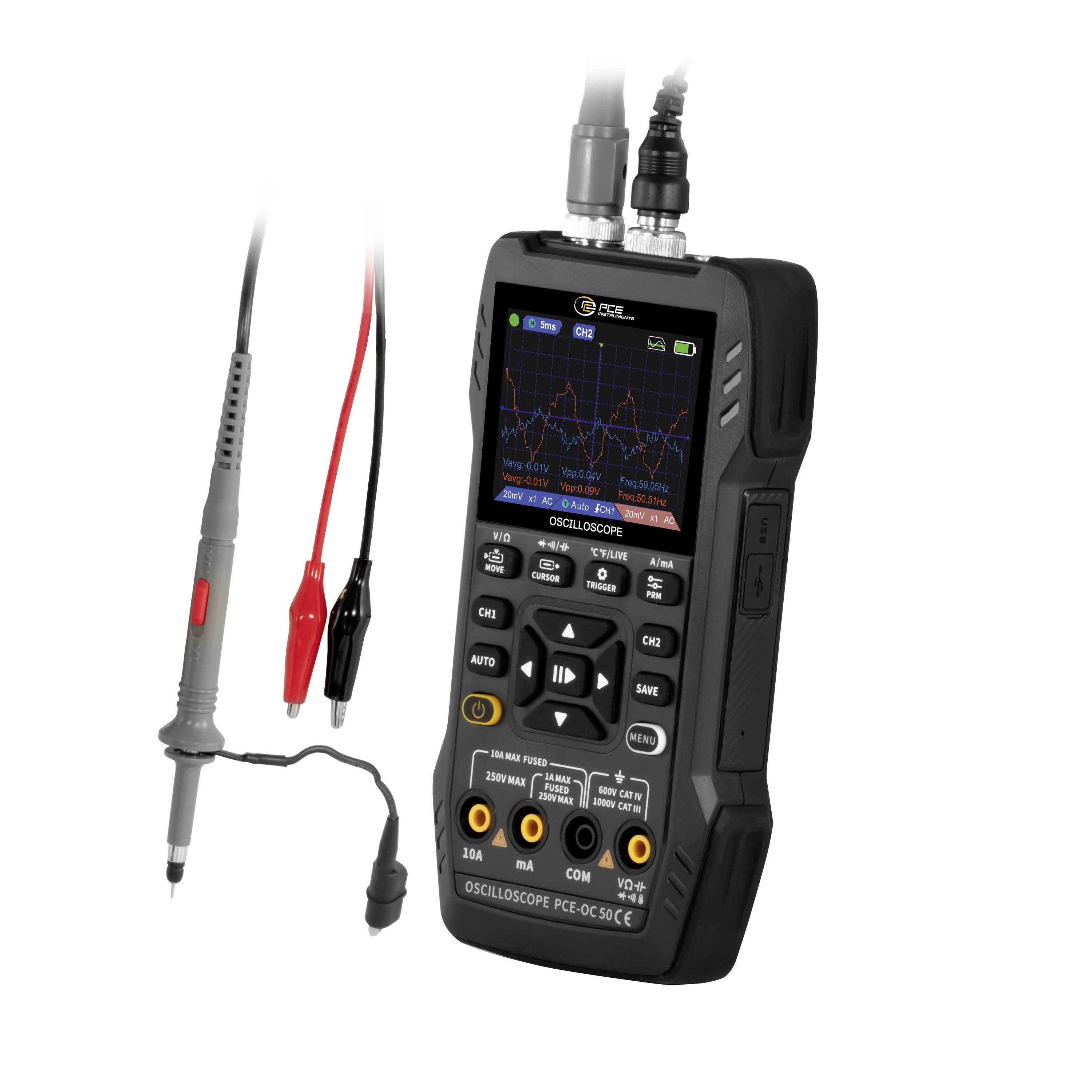

Ta inovativni osciloskop 3 v 1 je popolna kombinacija zmogljivega osciloskopa, vsestranskega multimetra in generatorja signalov. Zasnovan je posebej za elektrotehnike, inženirje in hobiste, ki iščejo kompaktno, vsestransko in uporabniku prijazno napravo za učinkovito opravljanje merilnih nalog.
Dvokanalni osciloskop ponuja pasovno širino 10 MHz in frekvenco vzorčenja 50 MS/s, kar omogoča zanesljivo zajemanje in analizo signalov. Ne glede na to, ali gre za odpravljanje težav v vezjih, opazovanje oblik signalov ali analizo prehodnih pojavov – ta osciloskop zagotavlja jasne in natančne rezultate. Zahvaljujoč visoki ločljivosti in enostavni uporabi je mogoče brez težav prikazati tudi kompleksne valovne oblike signalov. Sliko osciloskopa lahko shranite kot posnetek zaslona v notranji pomnilnik in jo prek vmesnika USB-C prenesete v računalnik.

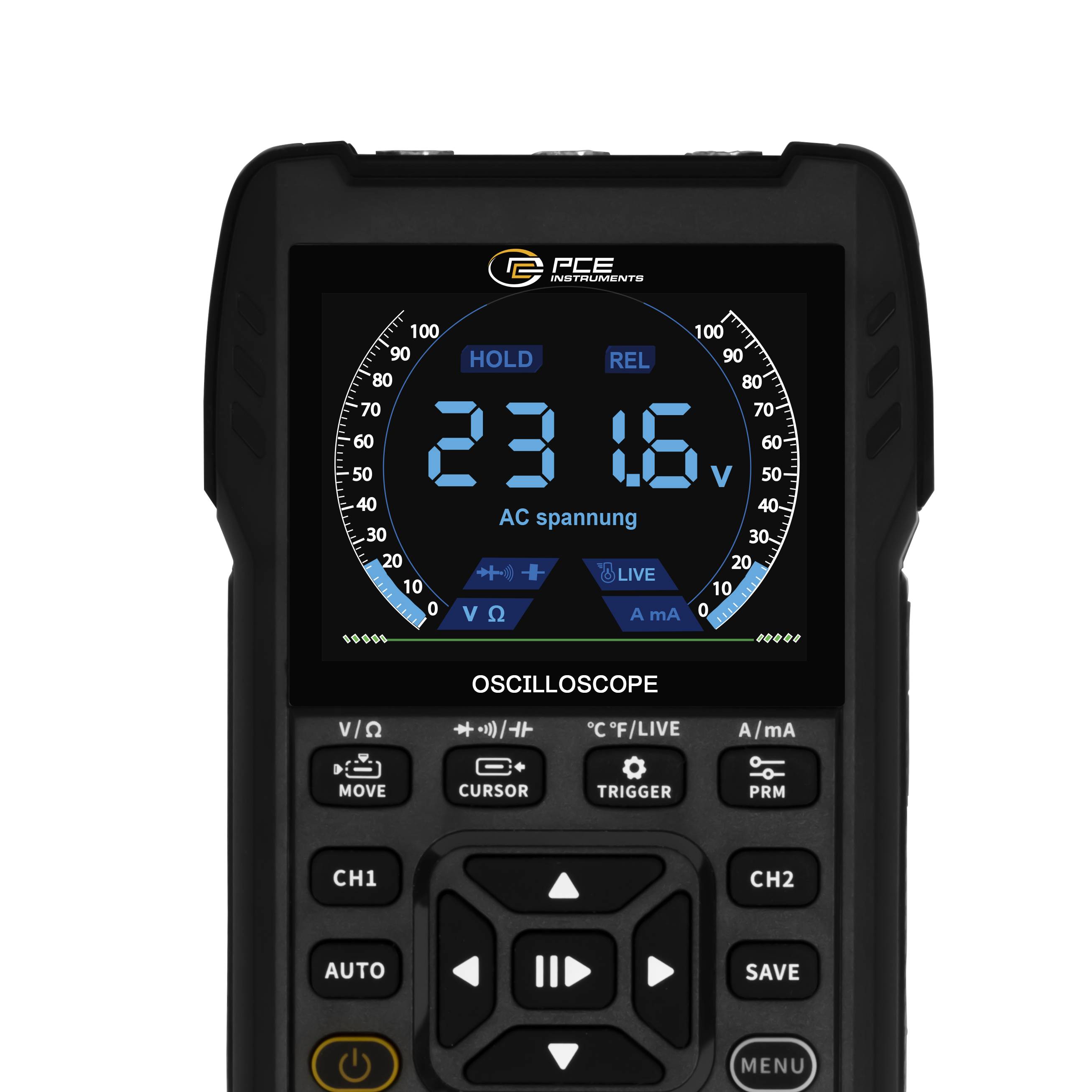

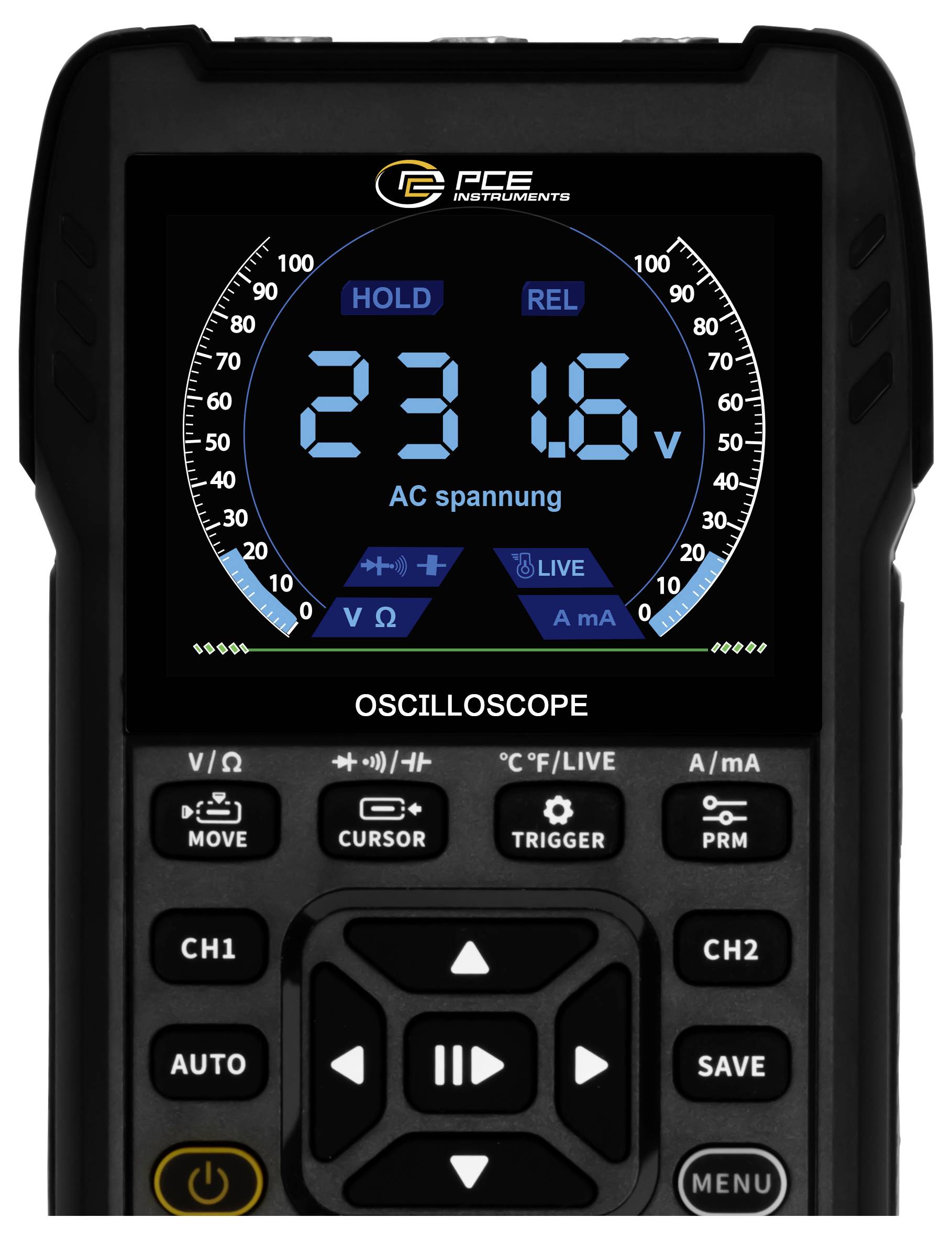

Poleg tega ima naprava obsežne multimetrske funkcije, ki pokrivajo širok spekter meritev. To vključuje meritve napetosti (enosmerne in izmenične napetosti), meritve toka (enosmerni in izmenični tok), meritve upornosti, meritve kapacitivnosti in testiranje diod. Integrirano brezkontaktno zaznavanje napetosti je prav tako praktično, saj omogoča varno iskanje žic pod napetostjo.

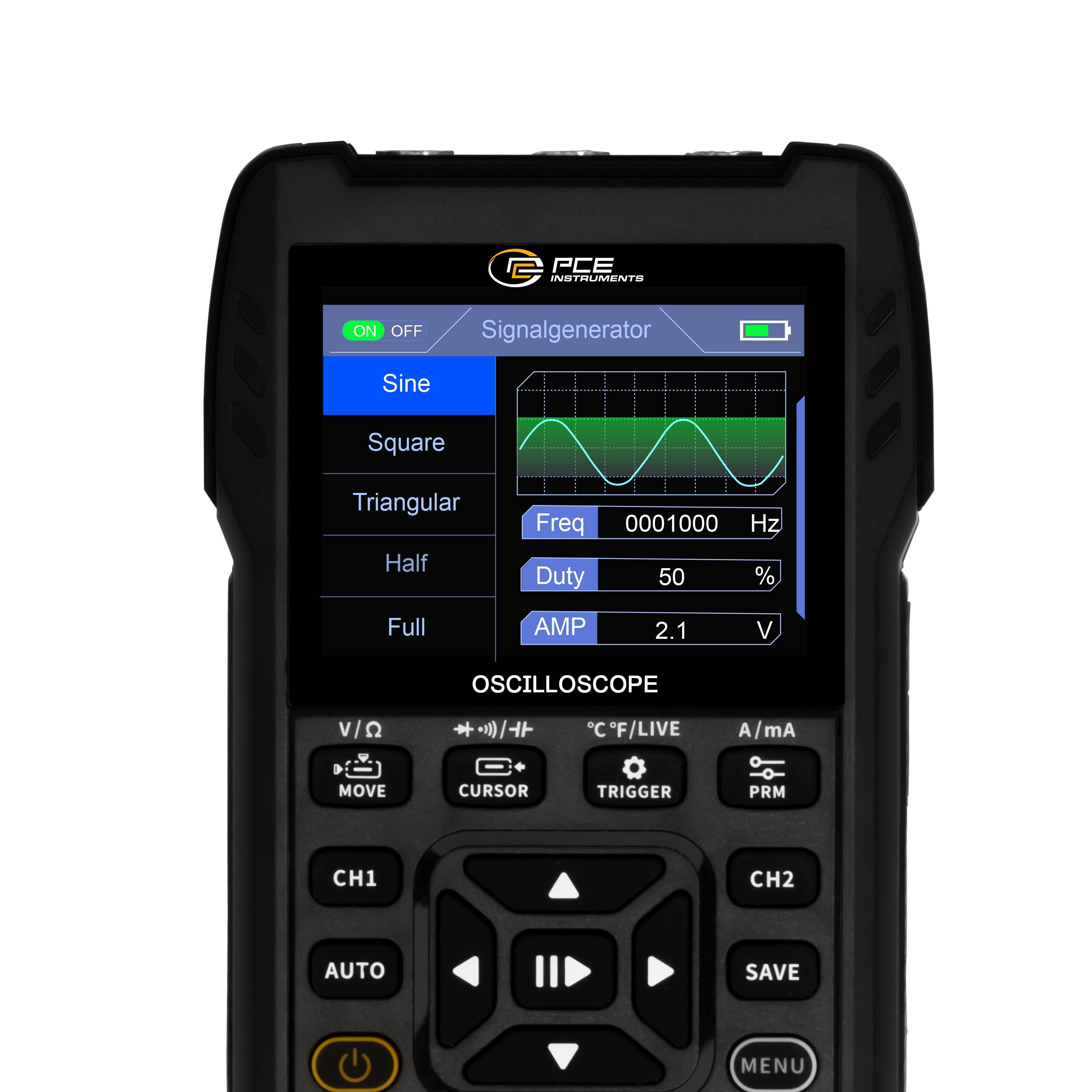

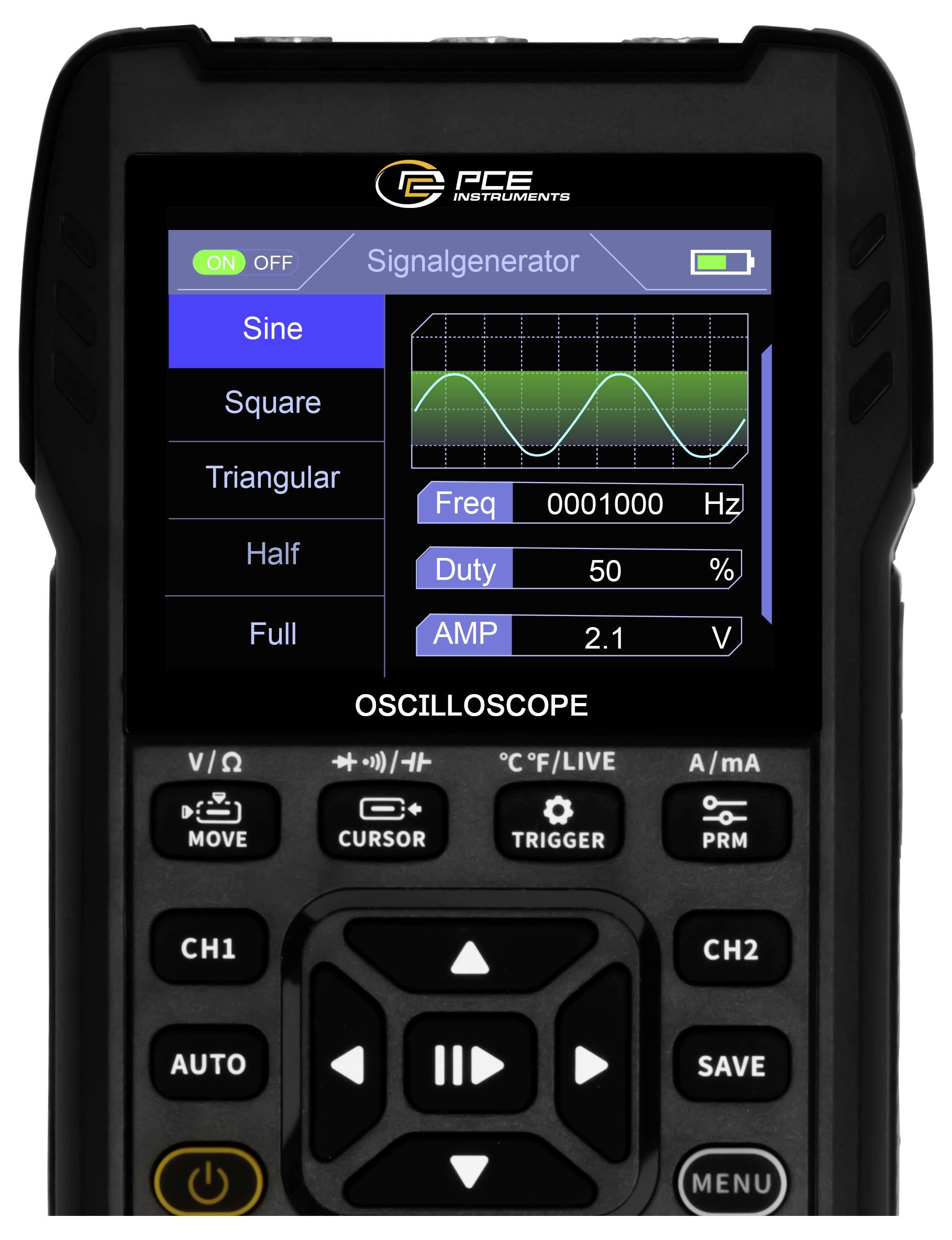

Generator signalov idealno dopolnjuje napravo z generiranjem signalov v območju od 1 Hz do 2 MHz. Podpira različne oblike signalov, kot so sinusni, kvadratni, trikotni, polvalni, celovalni, šumni in enosmerni signali. Zaradi te lastnosti je osciloskop še posebej uporaben za testiranje, simulacije in razvoj vezij. Zaradi kompaktne zasnove in kombinacije osciloskopa, multimetra in generatorja signalov je ta naprava nepogrešljivo orodje za vse, ki cenijo učinkovitost in natančnost pri delu z elektroniko.
Besedilo je strojno prevedeno.
Dvokanalni osciloskop ponuja pasovno širino 10 MHz in frekvenco vzorčenja 50 MS/s, kar omogoča zanesljivo zajemanje in analizo signalov. Ne glede na to, ali gre za odpravljanje težav v vezjih, opazovanje oblik signalov ali analizo prehodnih pojavov – ta osciloskop zagotavlja jasne in natančne rezultate. Zahvaljujoč visoki ločljivosti in enostavni uporabi je mogoče brez težav prikazati tudi kompleksne valovne oblike signalov. Sliko osciloskopa lahko shranite kot posnetek zaslona v notranji pomnilnik in jo prek vmesnika USB-C prenesete v računalnik.
Poleg tega ima naprava obsežne multimetrske funkcije, ki pokrivajo širok spekter meritev. To vključuje meritve napetosti (enosmerne in izmenične napetosti), meritve toka (enosmerni in izmenični tok), meritve upornosti, meritve kapacitivnosti in testiranje diod. Integrirano brezkontaktno zaznavanje napetosti je prav tako praktično, saj omogoča varno iskanje žic pod napetostjo.
Generator signalov idealno dopolnjuje napravo z generiranjem signalov v območju od 1 Hz do 2 MHz. Podpira različne oblike signalov, kot so sinusni, kvadratni, trikotni, polvalni, celovalni, šumni in enosmerni signali. Zaradi te lastnosti je osciloskop še posebej uporaben za testiranje, simulacije in razvoj vezij. Zaradi kompaktne zasnove in kombinacije osciloskopa, multimetra in generatorja signalov je ta naprava nepogrešljivo orodje za vse, ki cenijo učinkovitost in natančnost pri delu z elektroniko.
Besedilo je strojno prevedeno.

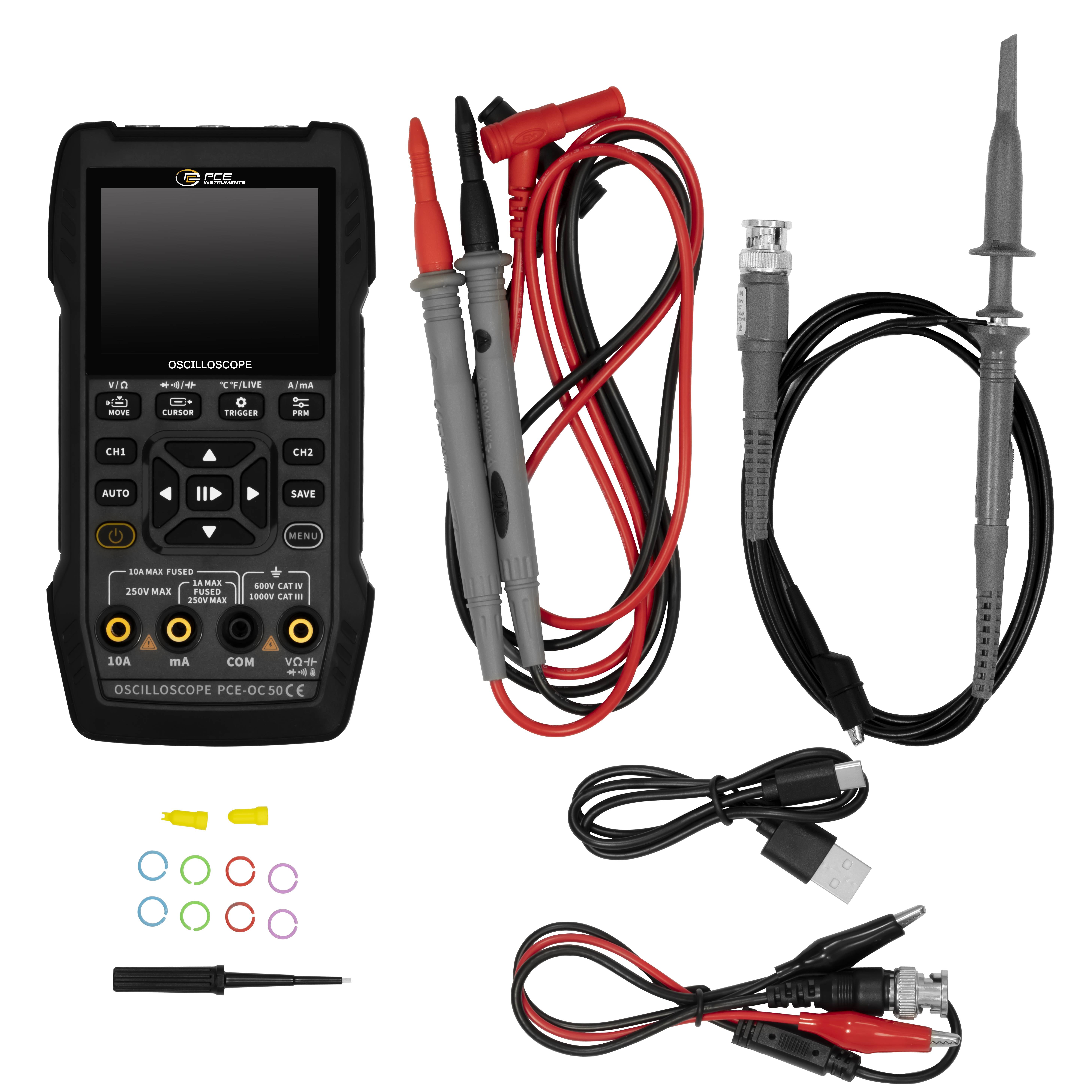

Obseg dostave
- 1 x osciloskop PCE-OC 50
- 1 x komplet merilnih vodnikov s konicami
- 1 x komplet merilnih kablov s krokodilsko sponko
- 1 x Osciloskopska sonda
- 1 x dodatna sonda
- 1 x kabel USB-C
