VOLTCRAFT ADO-5004 digitalni osciloskop 500 MHz 2.5 GSa/s 250 Mpts 12 Bit digitalni osciloskop (dso) 1 kos

Ean:
Koda proizvajalca:
Št. izdelka:

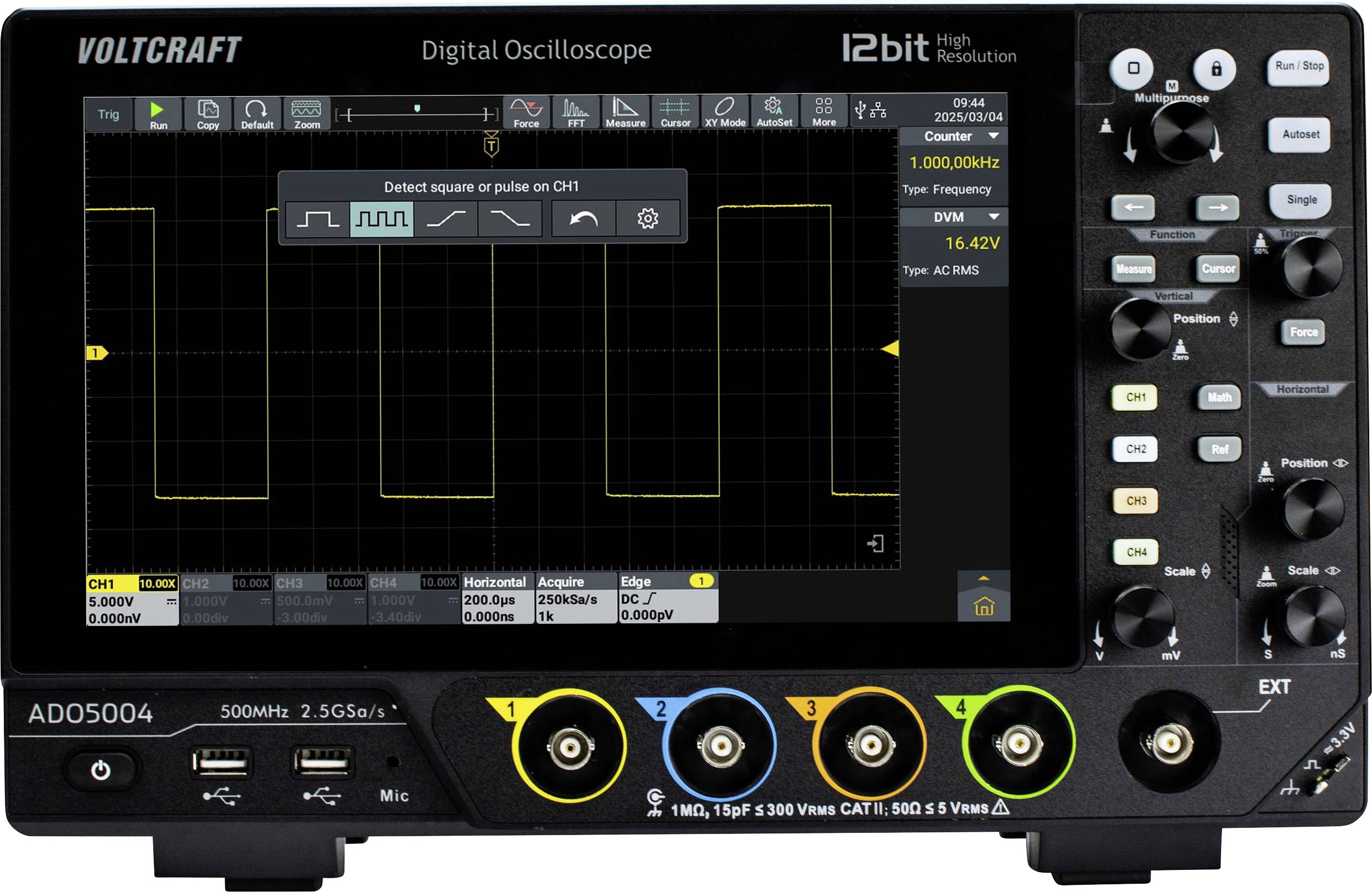

Digitalni osciloskop, ki prikazuje signal pravokotne oblike. Na zaslonu piše 'Zaznaj pravokotno ali impulzno obliko na kanalu 1' z različnimi možnostmi meritev.
Digitalni osciloskop, ki prikazuje signal pravokotne oblike. Na zaslonu piše 'Zaznaj pravokotno ali impulzno obliko na kanalu 1' z različnimi možnostmi meritev.

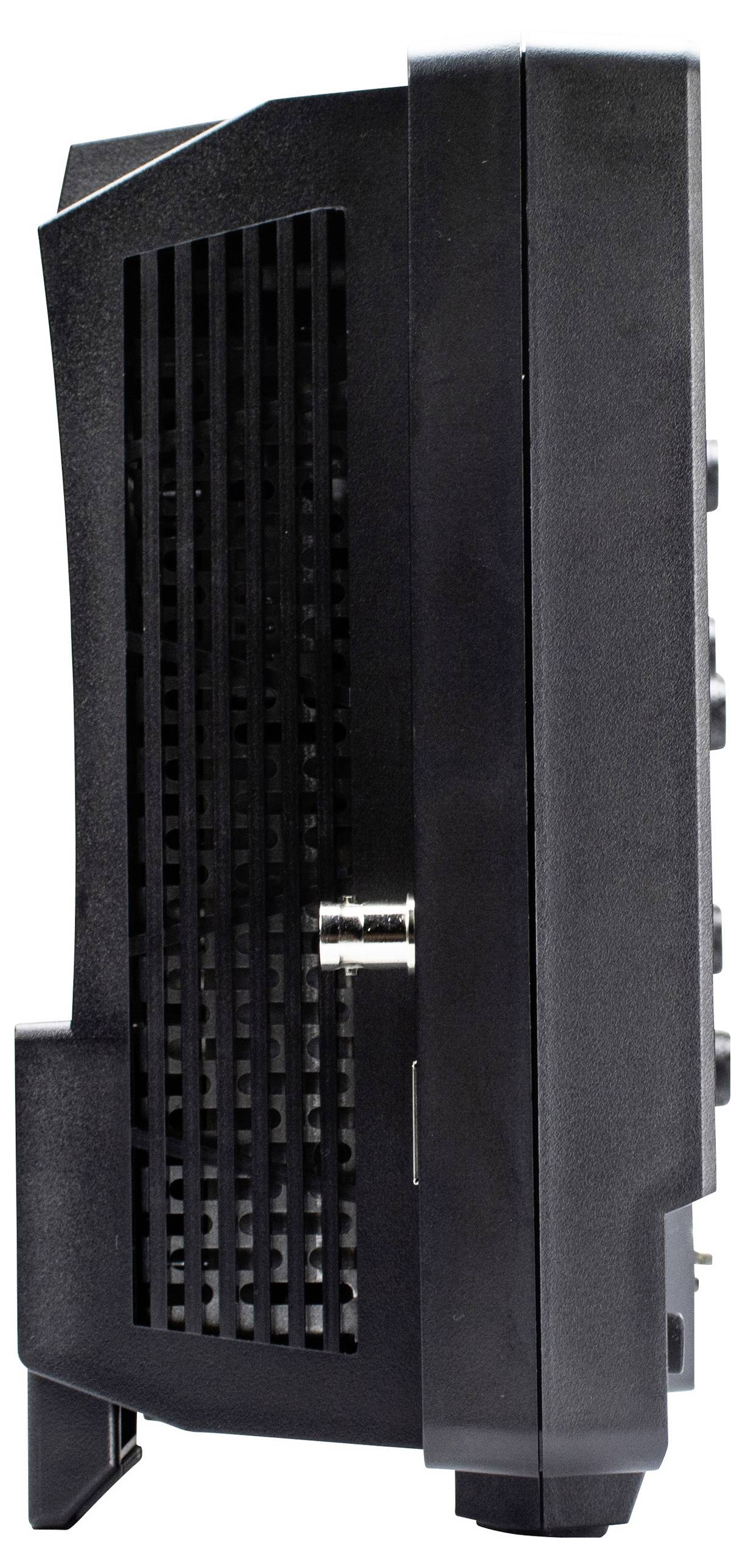

Črna elektronska naprava stoji pokončno, prikazuje stranske prezračevalne odprtine in priključke na elegantni, sodobni zasnovi, značilni za modem ali podobno opremo.

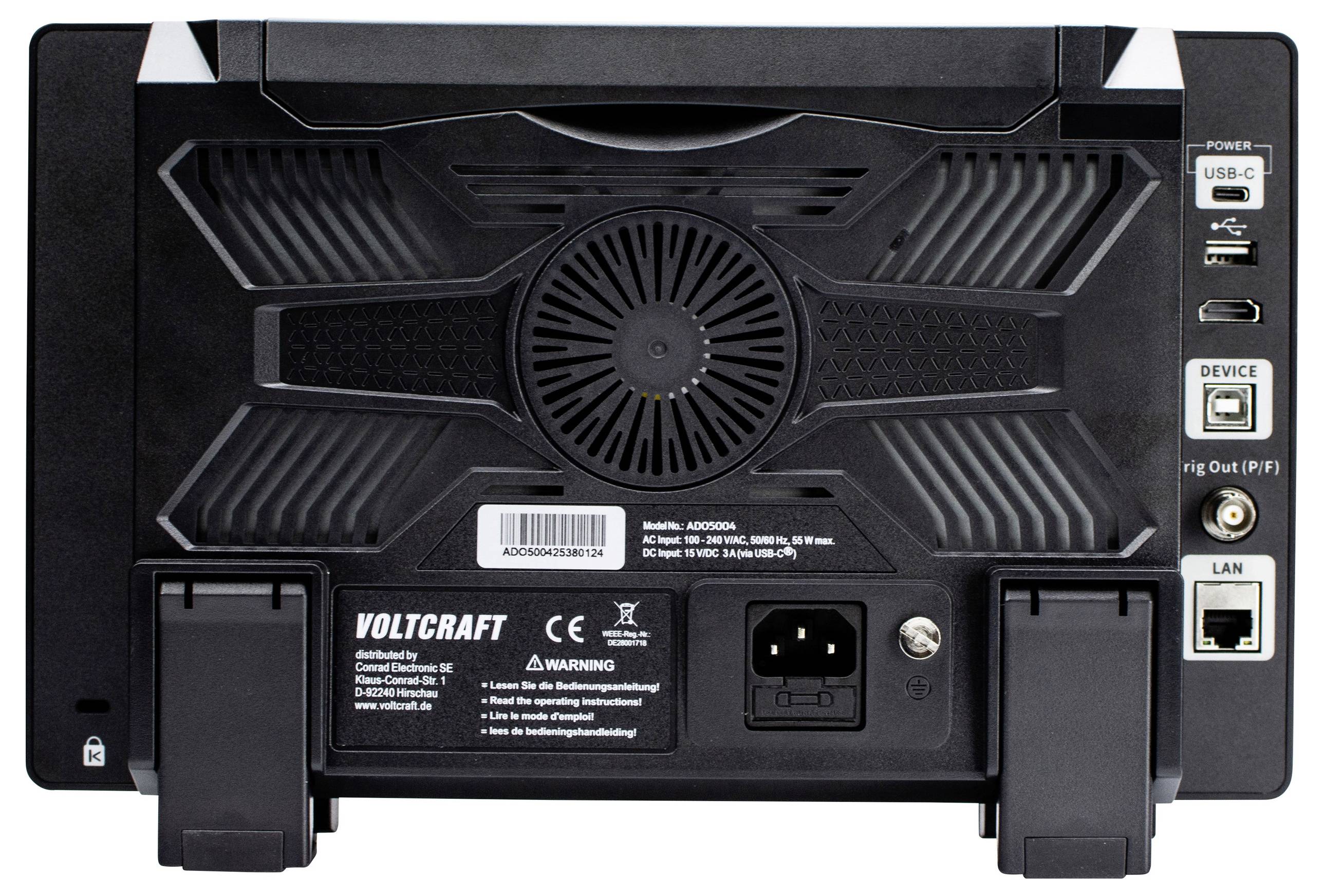

Pogled zadnje strani naprave z vhodom za napajanje, priključkoma USB-C in LAN ter oznakami prezračevalnih odprtin, vključno z blagovno znamko.

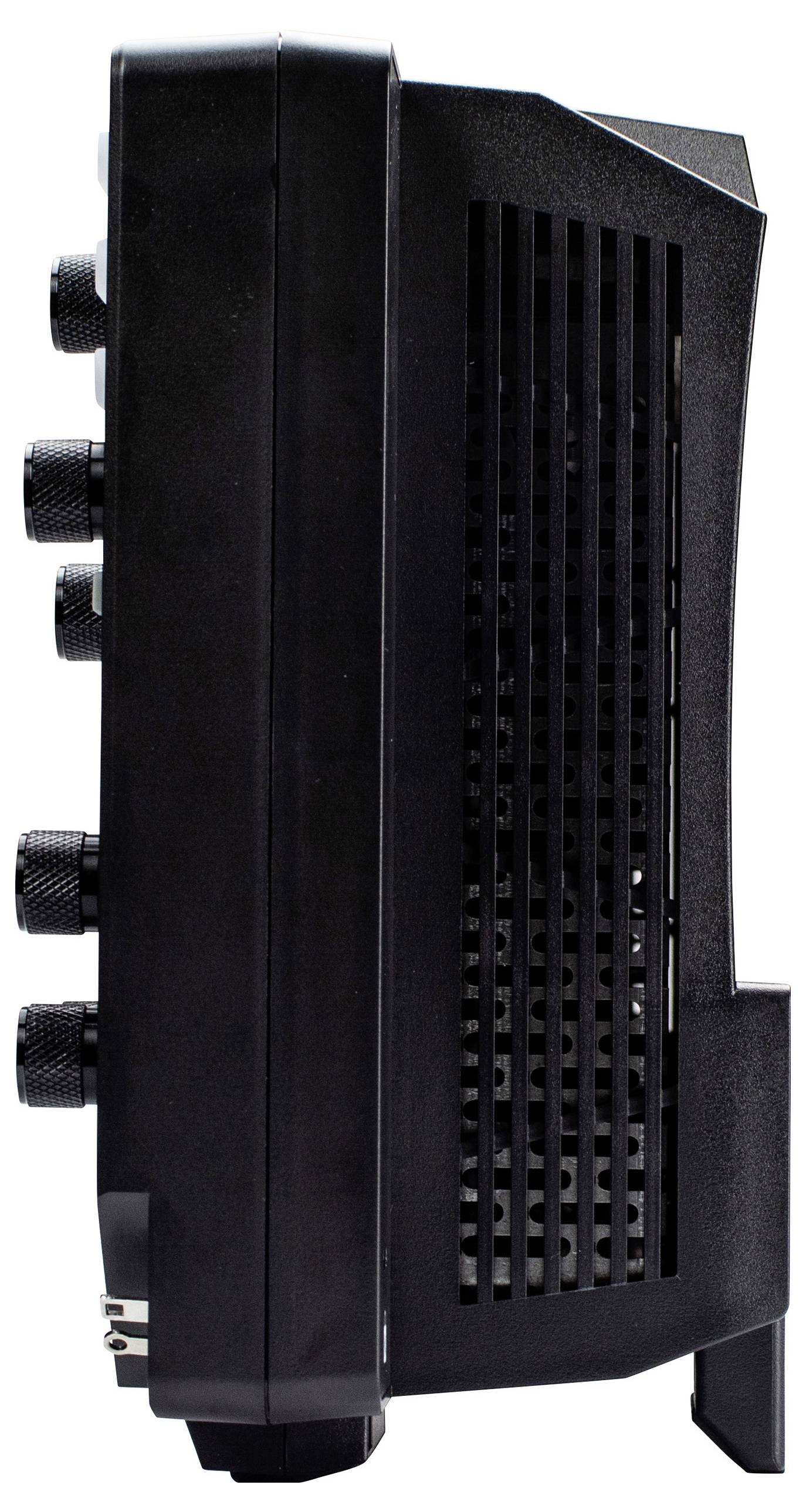

Stranski pogled črne elektronske naprave z več nadzornimi gumbi in prezračevalnimi odprtinami.

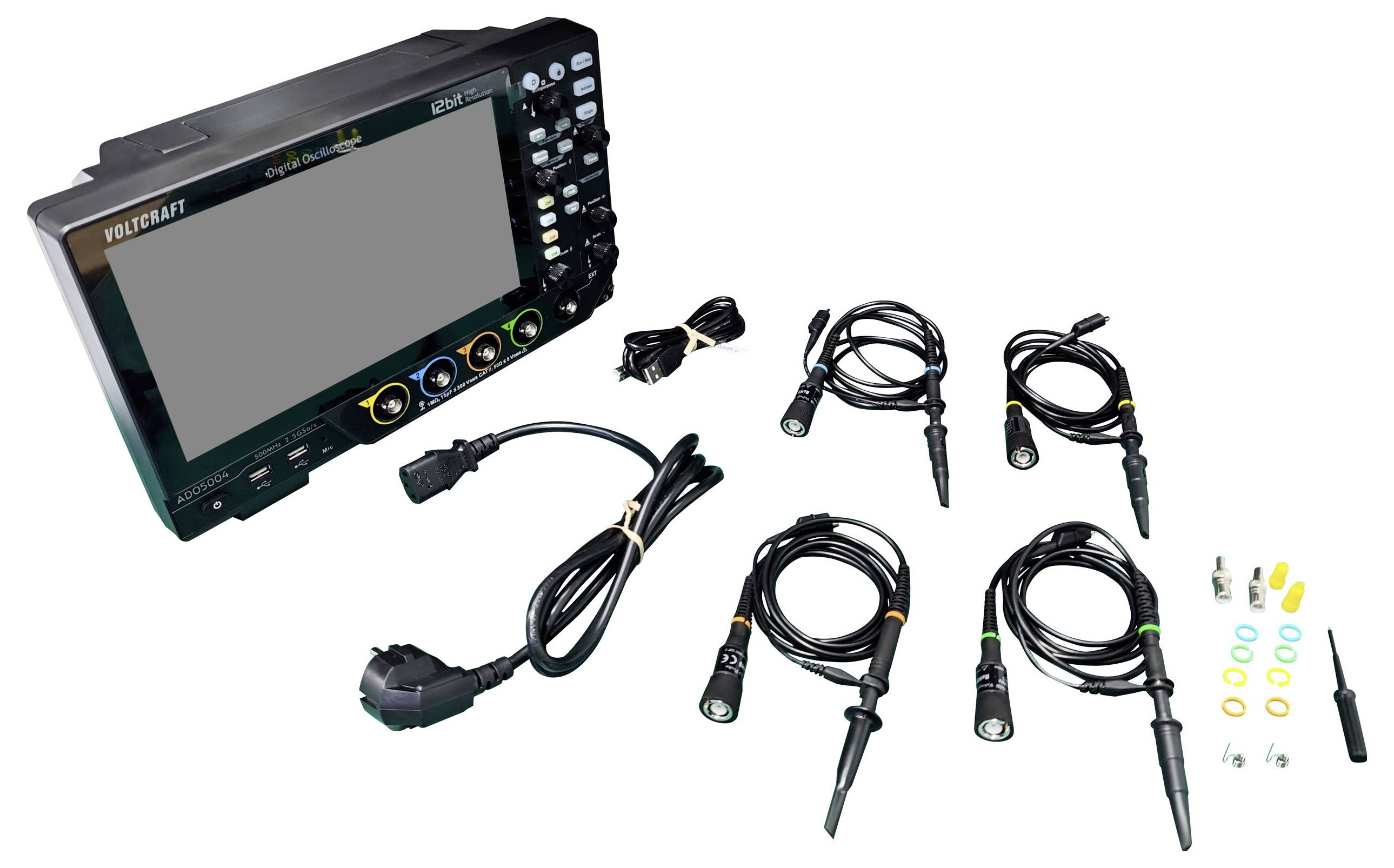

Osciloskop z zaslonom in večimi sondami, kabli in priključki, postavljenimi. Uporablja se za merjenje in analizo električnih signalov.

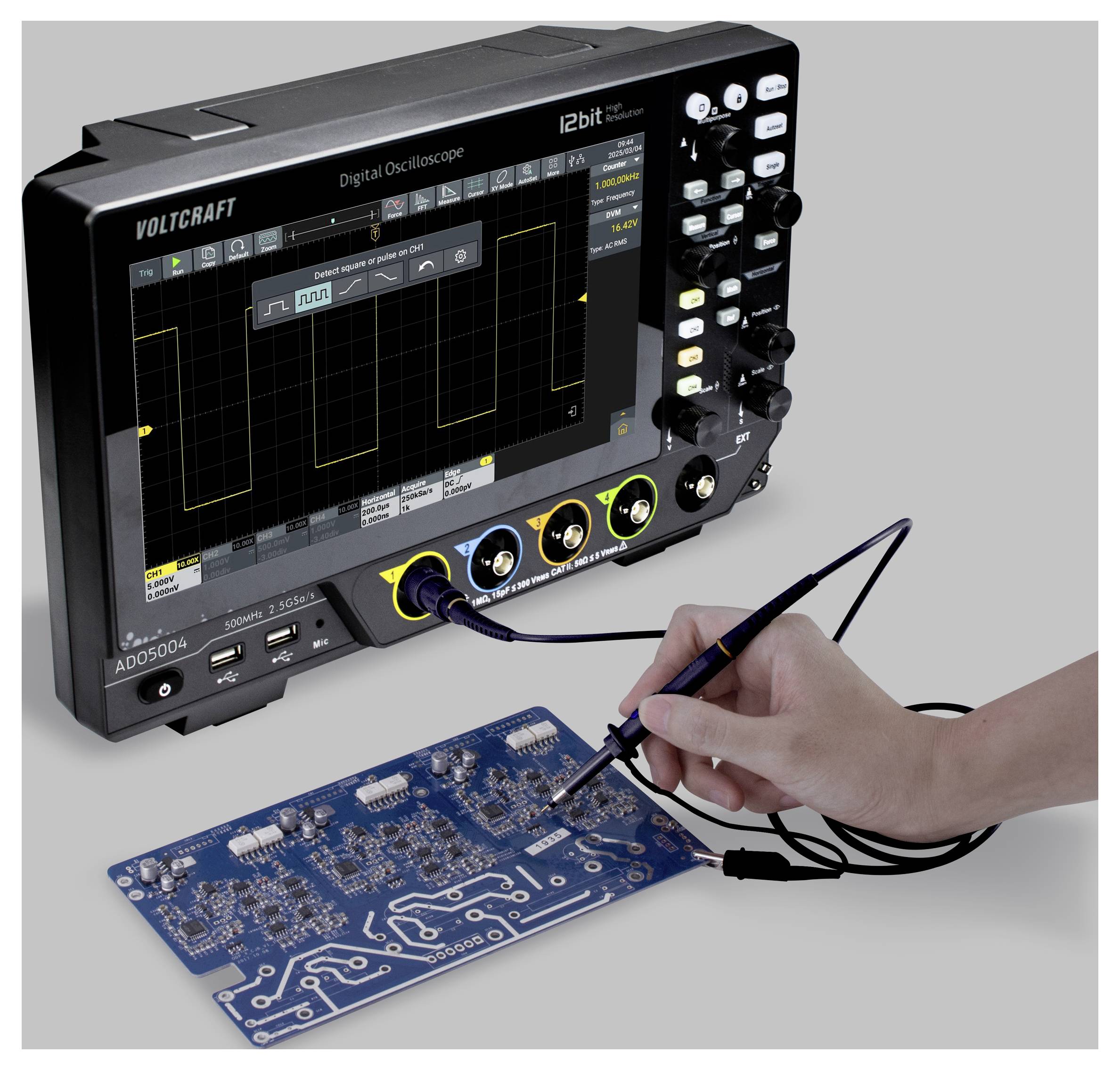

Oseba uporablja digitalni osciloskop za preizkušanje modre tiskane plošče. Osciloskop na zaslonu prikazuje valovno obliko.

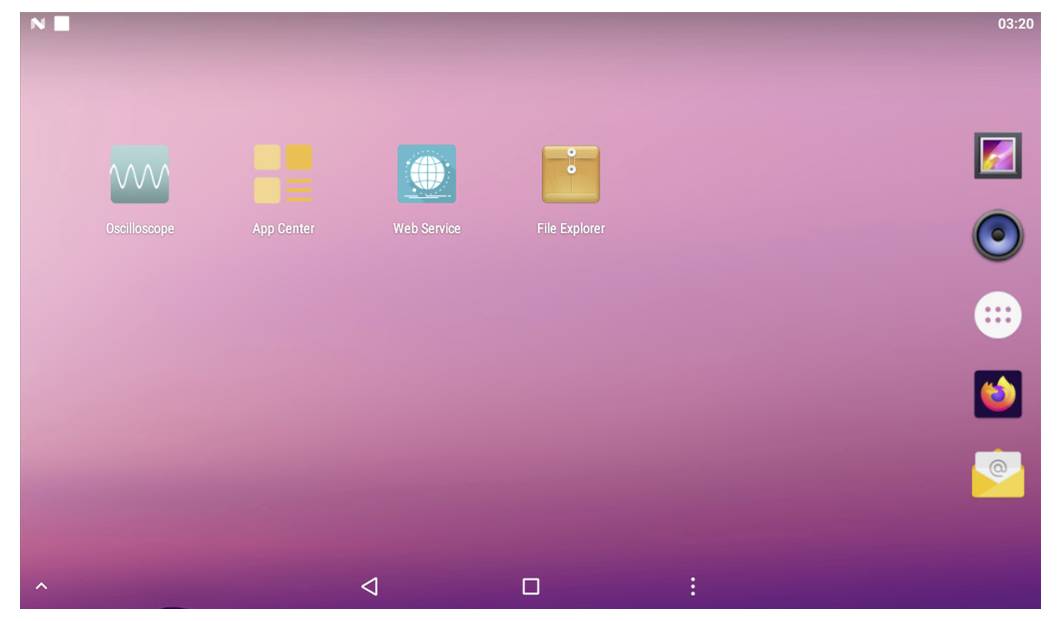

Tablični zaslon, ki prikazuje roza ozadje s štirimi ikonami aplikacij z oznakami 'DataWrapper,' 'App Center,' 'Web Service' in 'File Explorer.'

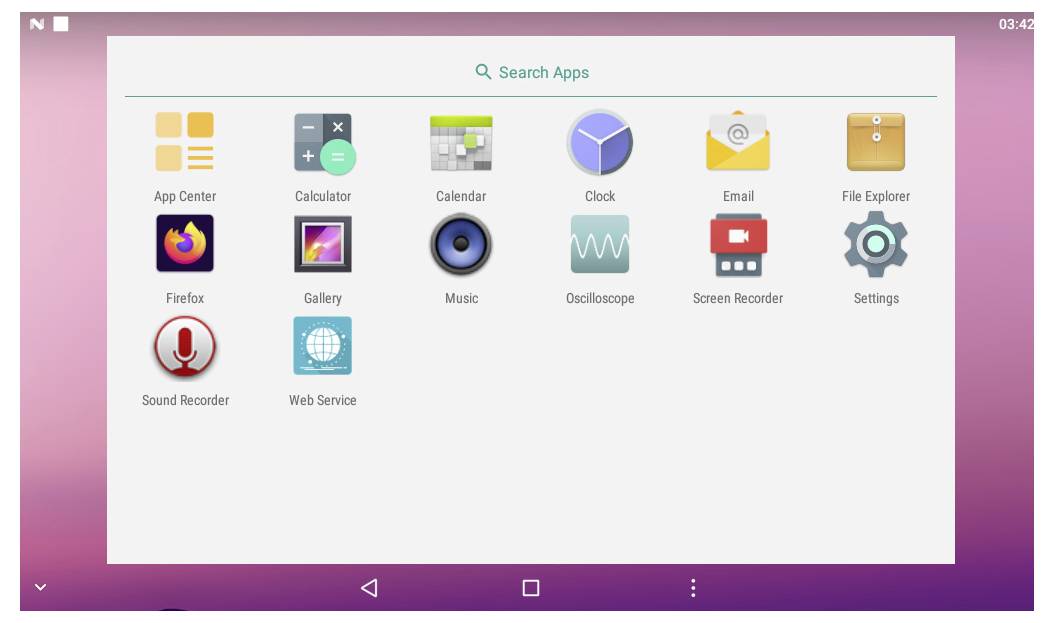

Zaslon 'Središča aplikacij', ki prikazuje različne ikone aplikacij, vključno s Kalkulatorjem, Koledarjem, Uro, E-pošto, Firefoxom in Nastavitvami, na tablični napravi.

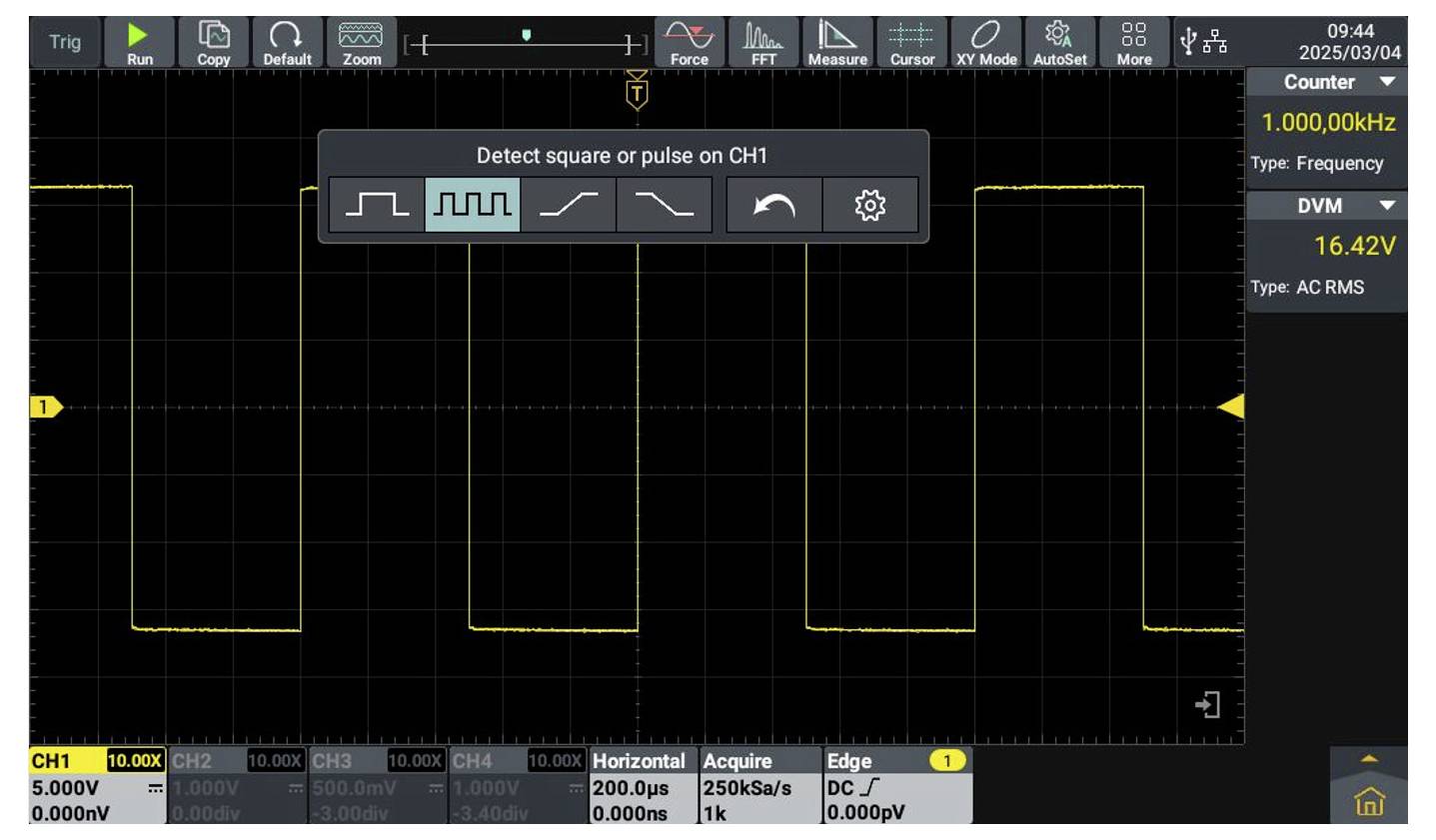

Digitalni osciloskop prikazuje kvadratni val na kanalu 1. Frekvenca je 1,000 kHz in multimeter kaže 16,42 V AC RMS. Signal deluje stabilno.

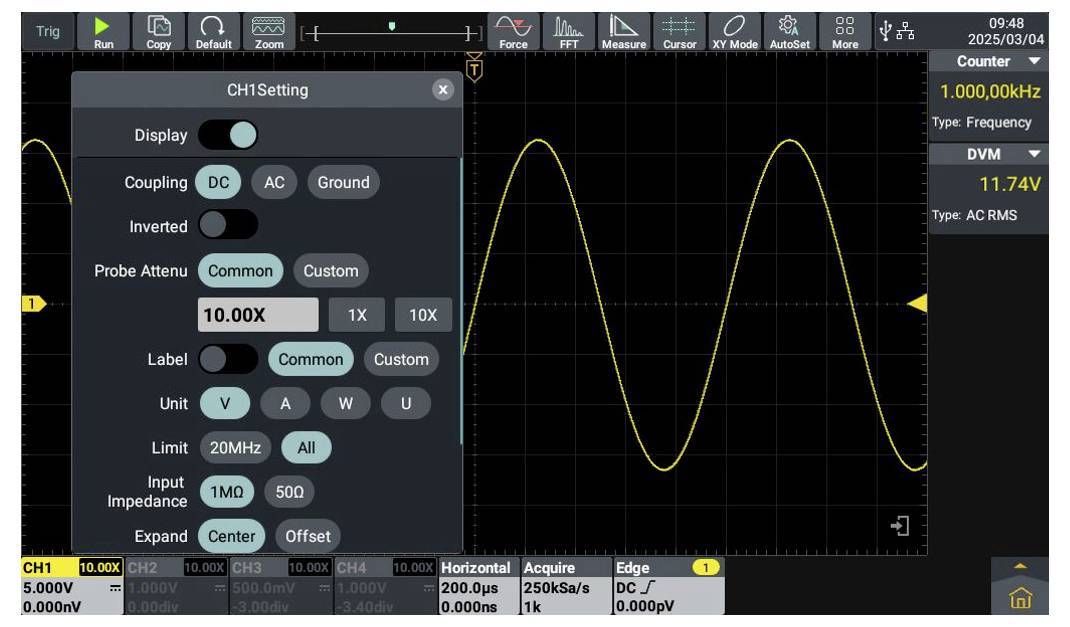

Okno "CH1 Nastavitve" odprto na zaslonu osciloskopa; nastavitve vključujejo sklopitev, invertiranje, oslabitev sonde, oznako, enoto, mejo, vhodno impedanco in zamik. V ozadju prikazan sinusni val.

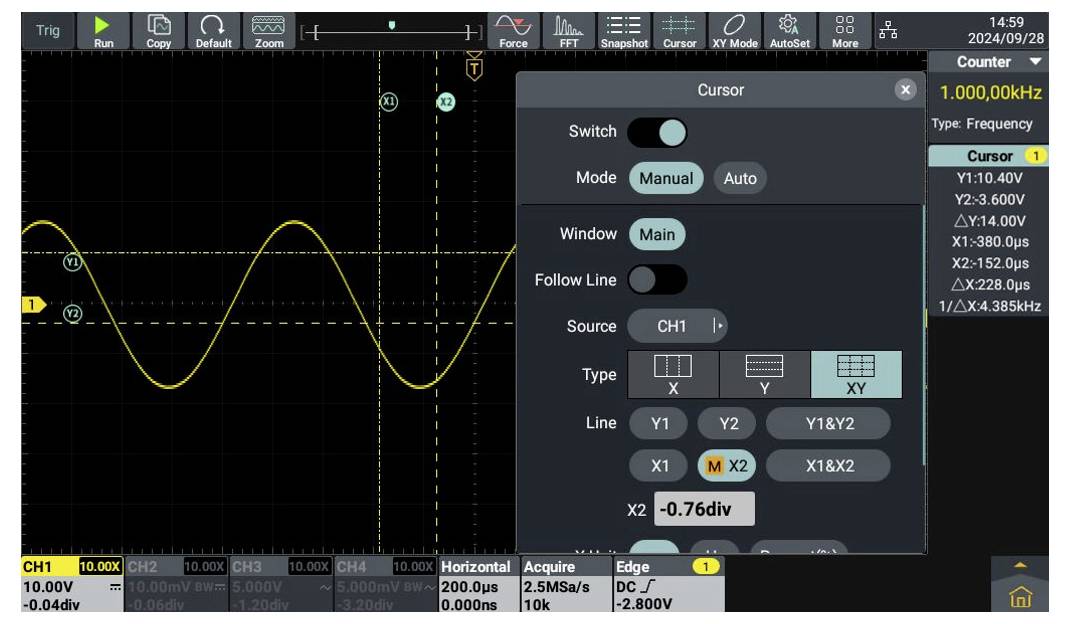

Na zaslonu osciloskopa je prikazan val v rumeni barvi. Plošča z nastavitvami prikazuje podrobnosti kazalca: frekvenca je nastavljena na 1.000 kHz, z variabilnimi možnostmi.

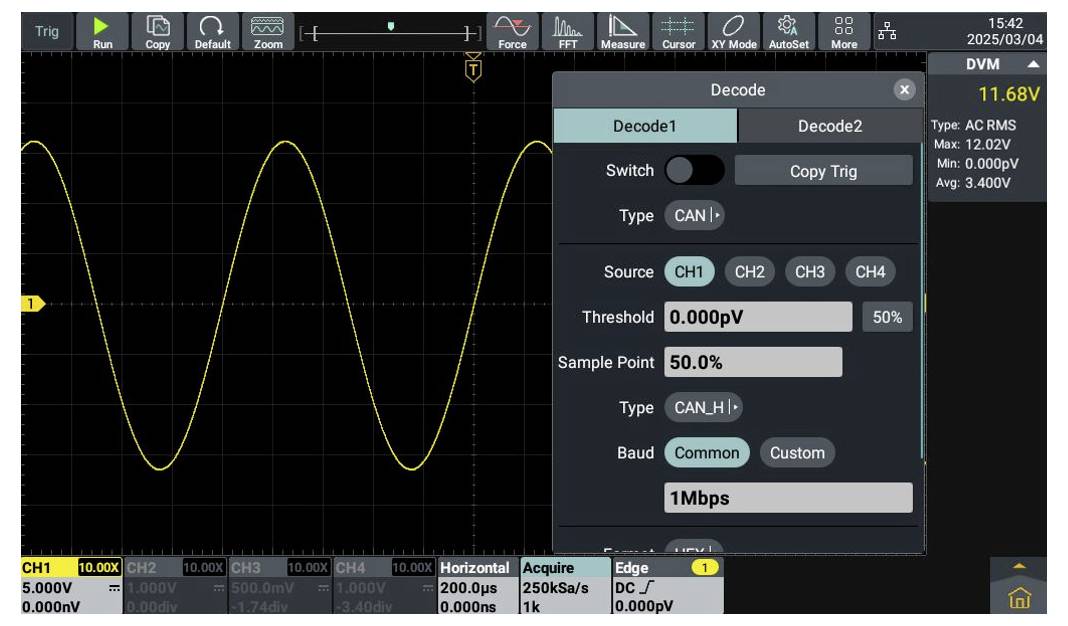

Zaslon osciloskopa, ki prikazuje sinusno valovanje z upravljalno ploščo. Izbran kanal CH1, vrsta dekodiranja: CAN_HI, vzorčna točka: 50%, hitrost prenosa: 1 Mbps.

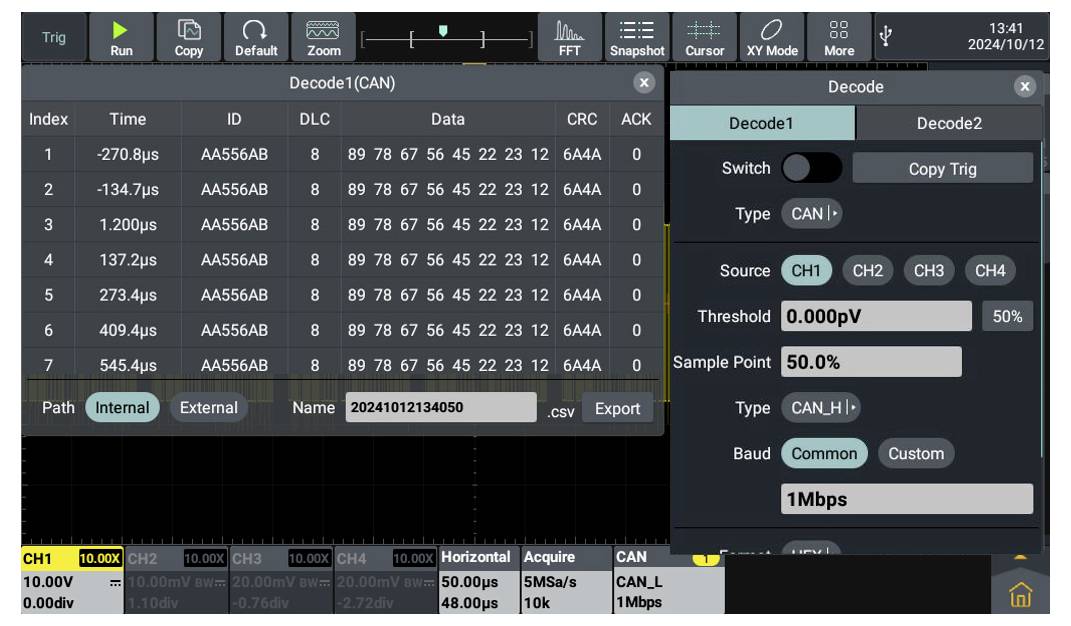

Vmesnik 'CAN Decode', ki prikazuje tabelo podatkov s stolpci indeks, čas, ID, DLC, podatki in CRC. Nastavitve: kanal 1, vzorčna točka 50%, hitrost prenosa 1 Mbps.

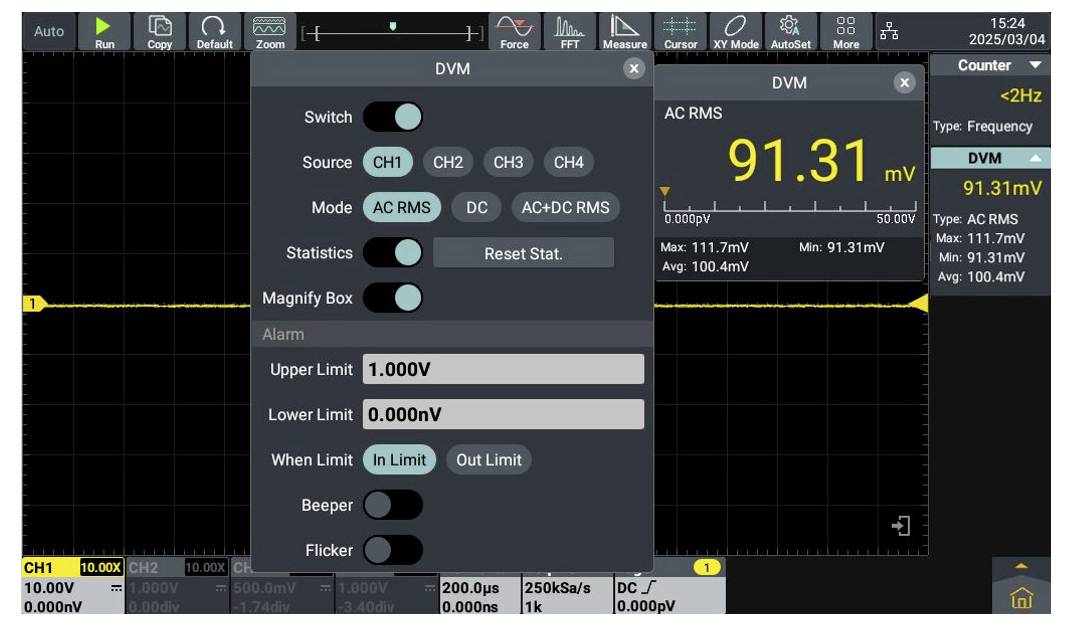

'Zaslon osciloskopa, ki prikazuje valovanje. Plošča digitalnega multimetra s stikali, RMS vrednost 91,31 mV. Alarmne meje nastavljene na 1,000 V in 0,000 V.'

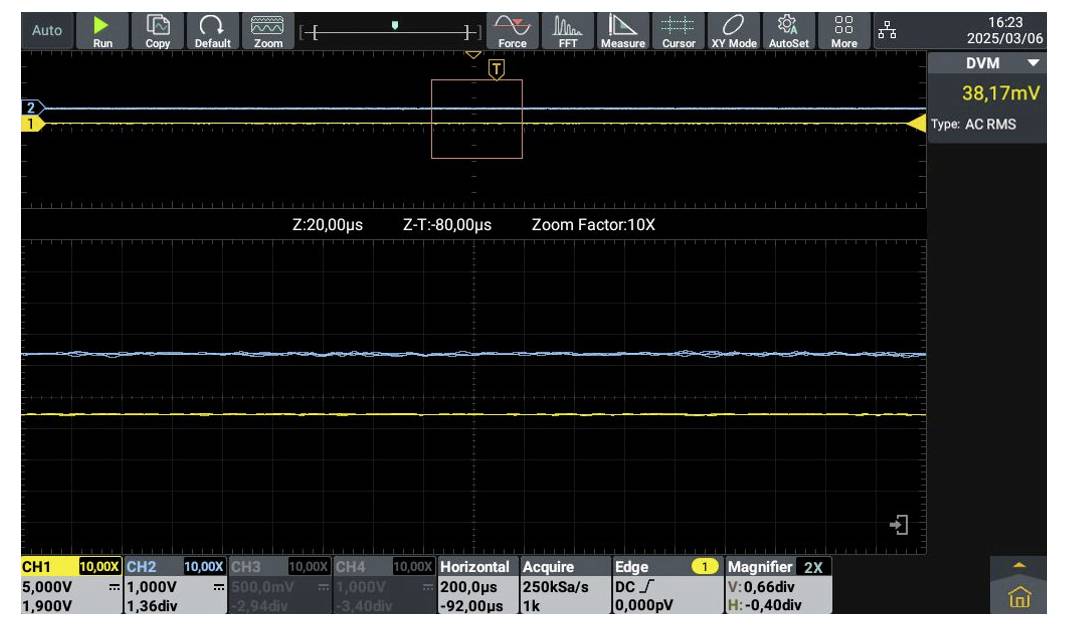

Na zaslonu osciloskopa sta prikazana dva kanala valovnih oblik. CH1 ima 1,36 oddelkov in CH2 0,66 oddelkov, ki prikazujeta nastavitvi 5,00 V in 1,00 V.

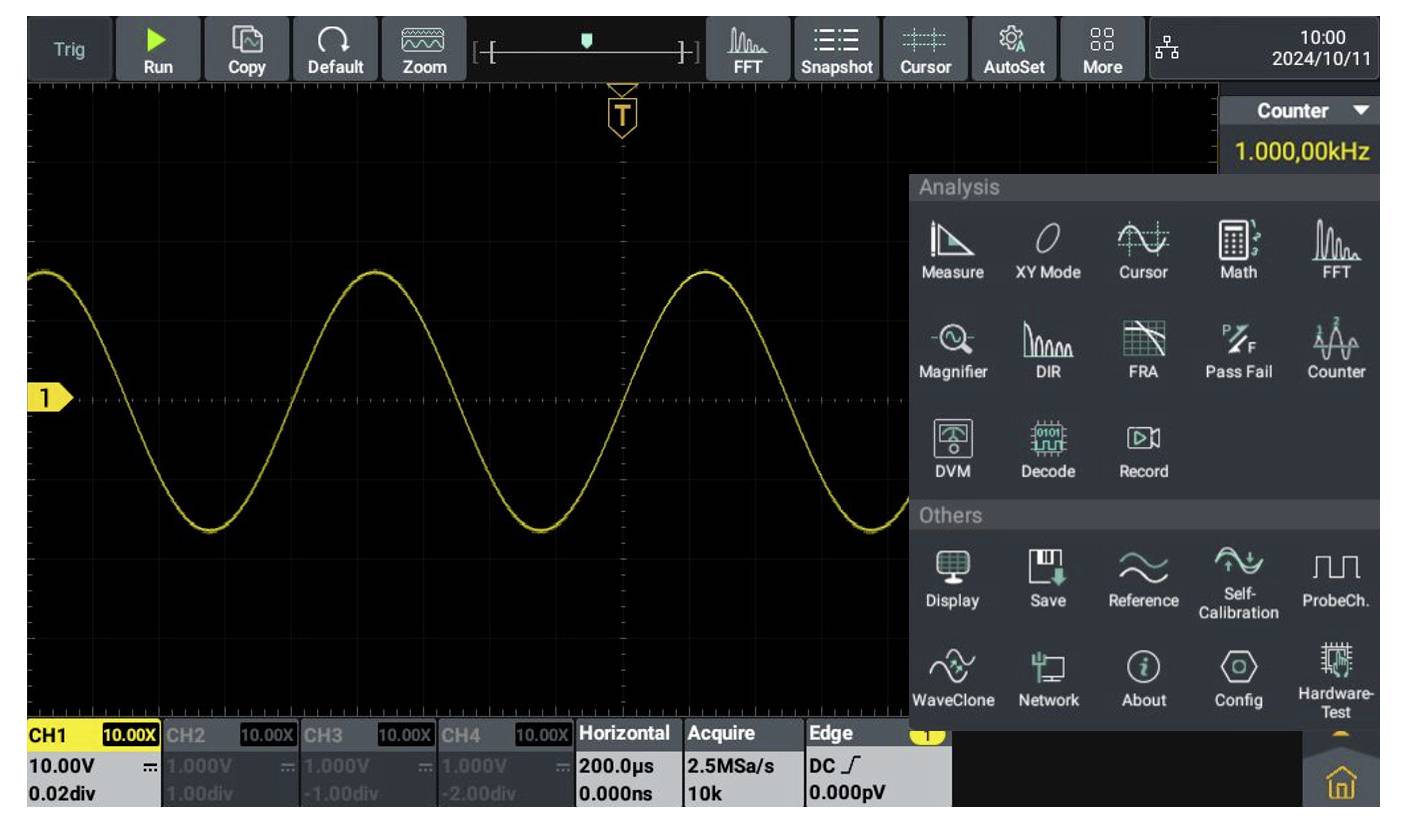

'Slika zaslona osciloskopa, ki prikazuje sinusni val na kanalu 1. Desni panel vključuje možnosti analize in nastavitve, kot sta Zoom in Cursor.'

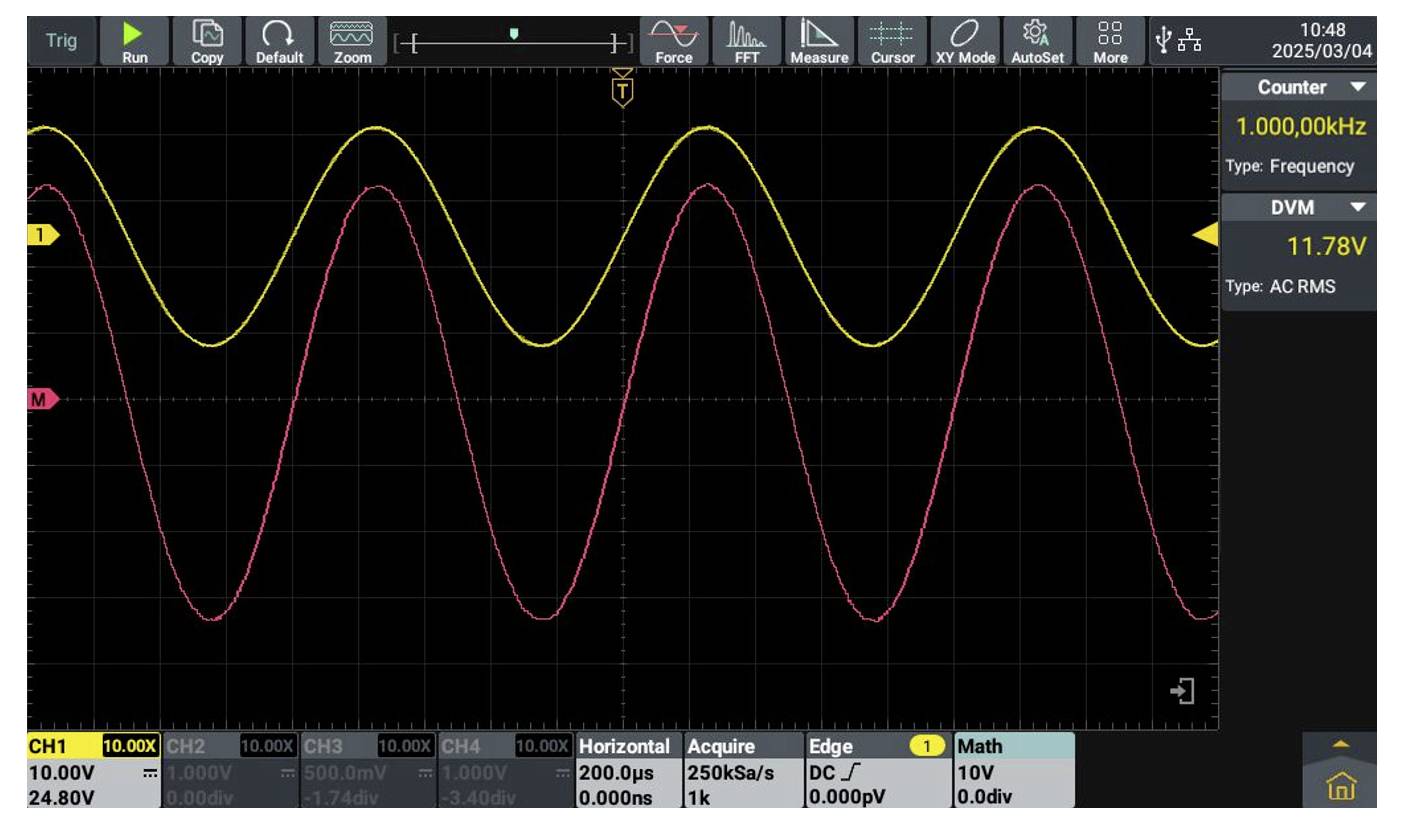

Graf valovne oblike, ki prikazuje dva sinusna valova na osciloskopskem zaslonu, enega v rumeni in drugega v rdeči barvi. Frekvenca je 1,00000 kHz; napetost je 11,78 V.

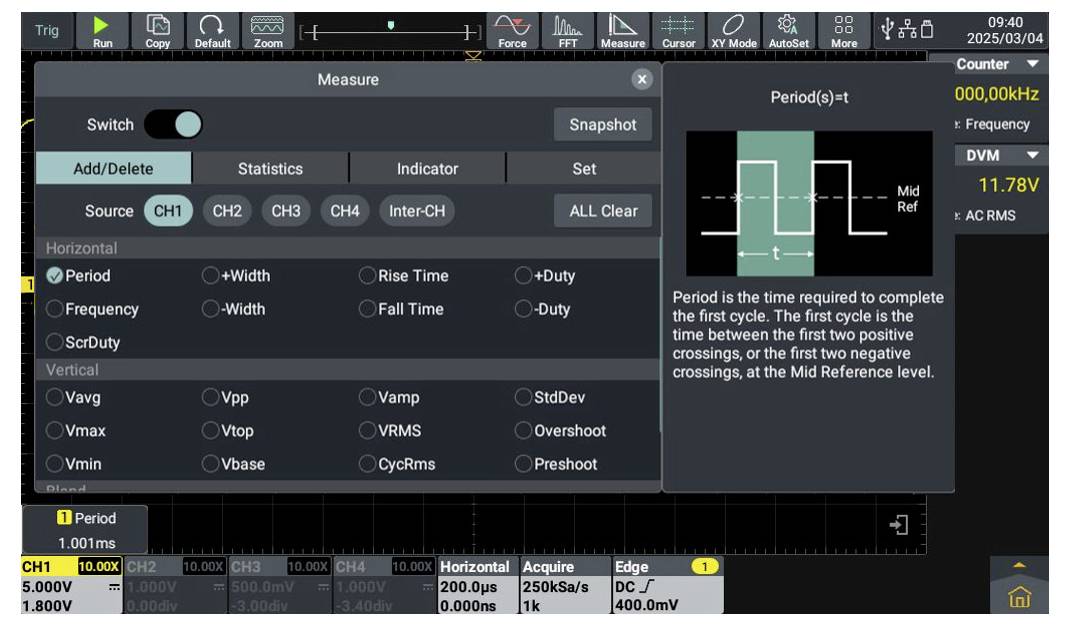

Nastavitve 'Meritev' na zaslonu elektronskega instrumenta. Možnosti vključujejo 'Dodaj/Izbriši', 'Perioda', 'Širina' in več. Števec prikazuje '000,00 kHz'.

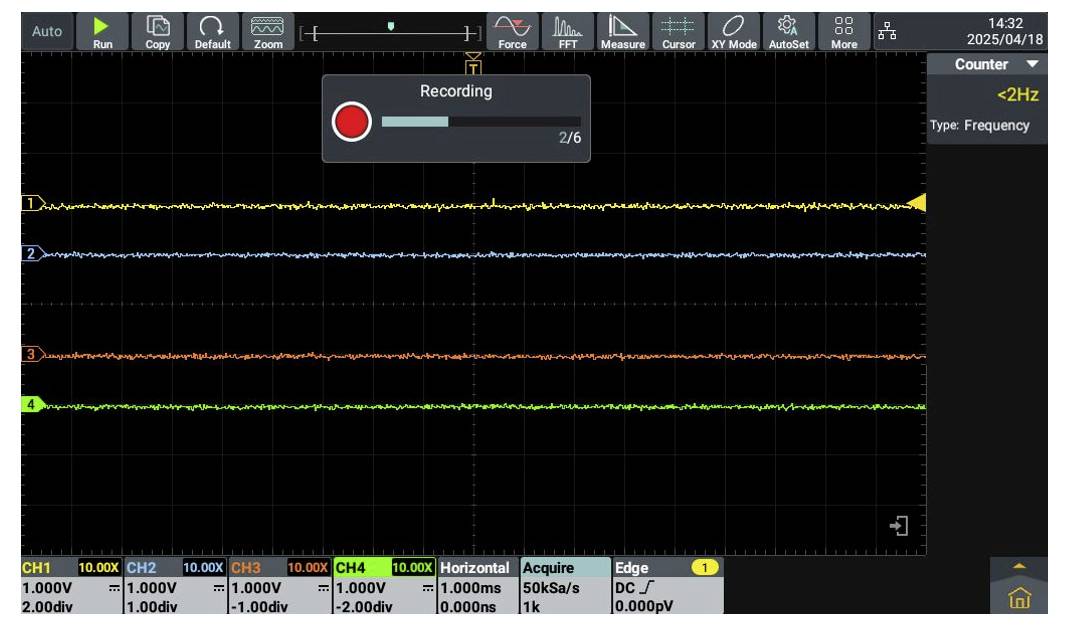

Zaslon osciloskopa, ki prikazuje 4 kanale z valovanji v rumeni, modri, oranžni in zeleni barvi. Zgoraj levo je prikazano stanje snemanja: 2/6.

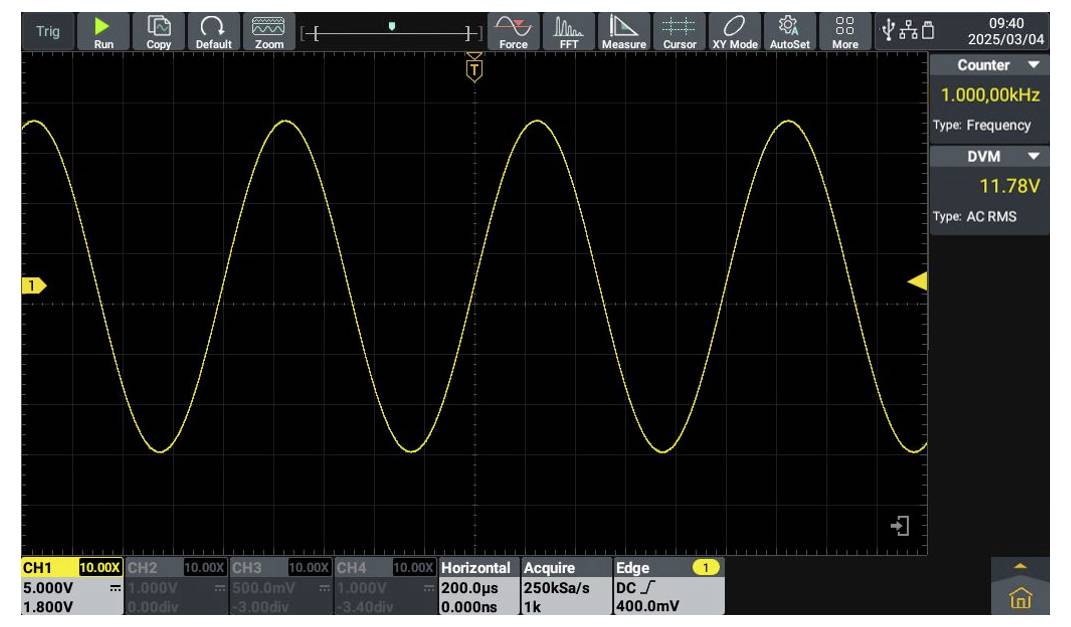

Prikaz osciloskopa, ki prikazuje rumeni sinusni val s frekvenco 1 kHz in napetostjo 11,78 V. Datum meritve: 2023/03/04.

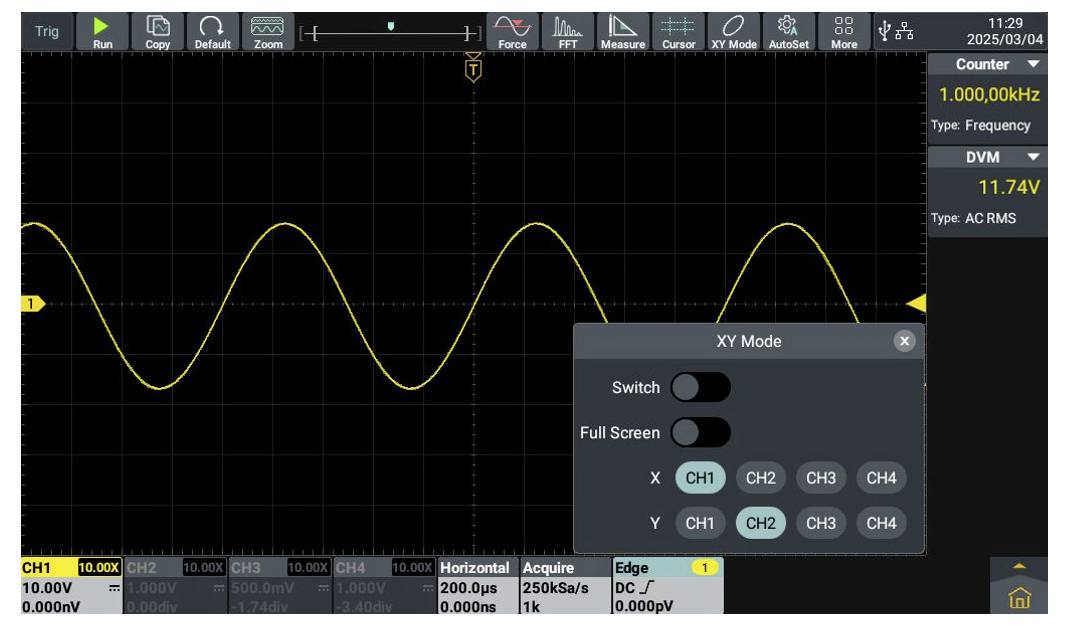

Na digitalnem zaslonu osciloskopa je prikazan rumeni sinusni val na črni mreži z upravljalno ploščo za nastavitve v 'XY načinu'. Frekvenca znaša '1,000 kHz'.

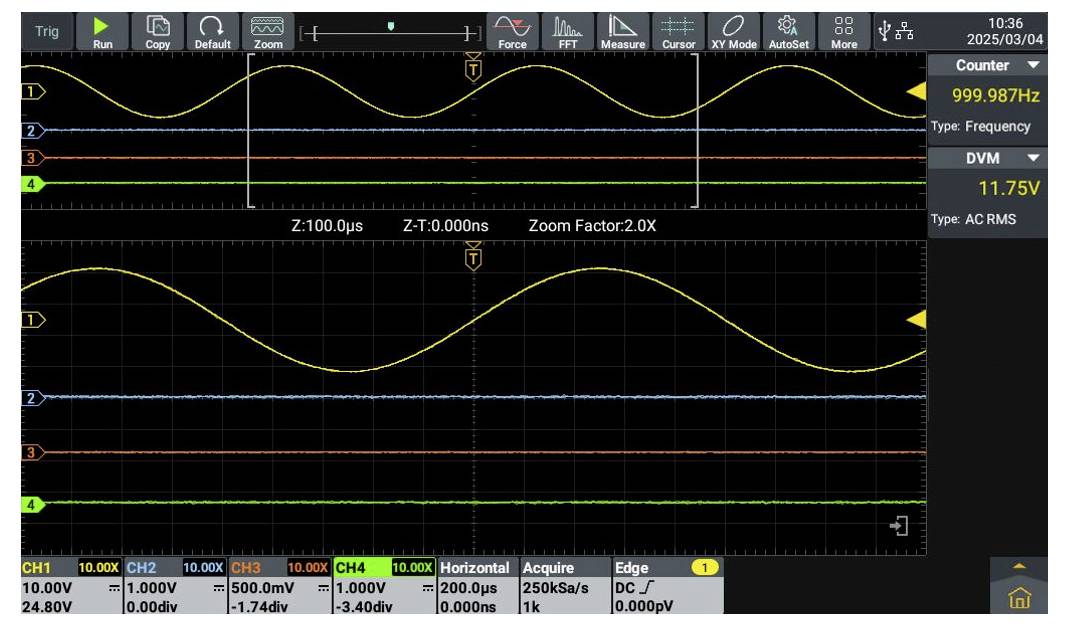

Zaslon osciloskopa, ki prikazuje dva sinusna valova z oznakama CH3 in CH4. CH3 niha okoli 10,00 V vrha. Frekvenca je 999,987 Hz.
1/22
VOLTCRAFT

Dodatne informacije

Podatkovni list izdelka (PDF)
English
Hitra dostava pet, 2.10.

6 kos - zaloga Nemčija

Število

Skupaj (2825,00 € / Kos)
2825,00 €
z DDV
Na voljo samo 6 kos - zaloga Nemčija
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine
  • Poudarki in podrobnosti
  • Tehnične specifikacije
  • Različice
  • Dokumenti in prenosi
  • Pogosto kupljeno skupaj
  • Dodatki

Poudarki in podrobnosti

VOLTCRAFT ADO-5004 digitalni osciloskop 500 MHz 2.5 GSa/s 250 Mpts 12 Bit digitalni osciloskop (dso) 1 kos

  • 500 MHz
  • Število analognih vhodov maks. 4

Tehnične specifikacije

Vrsta izdelka

digitalni osciloskop

Pasovna širina

500 MHz

Stopnja vzorčenje na kanal

2.5 GSa/s

Izvedba

12 Bit

Velikost zaslona

25.65 cm

Značilnosti osciloskopa

digitalni osciloskop (dso)

Število analognih vhodov maks.

4

delovni standardi (lastni)

Merilna kategorija

CAT II 300 V

Vhodna impedanca

1 MΩ ± 2%

Mere

(D x Š x V) 325 x 111.5 x 209 mm

Teža

3.2 kg

Širina

111.5 mm

Višina

209 mm

Dolžina

325 mm

Vmesnik

USB-C

USB naprava

USB-host

HDMI

LAN

Globina pomnilnika/kanal

250 Mpts

Vrsta

ADO-5004

Embalaža brez plastike

embalaža brez plastike

Različice(Cene izdelkov vključujejo DDV.)

Kalibrirano
Pasovna širina

VOLTCRAFT ADO-5004 digitalni osciloskop 500 MHz 2.5 GSa/s 250 Mpts 12 Bit digitalni osciloskop (dso) 1 kos
VOLTCRAFT ADO-5004 digitalni osciloskop 500 MHz 2.5 GSa/s 250 Mpts 12 Bit digitalni osciloskop (dso) 1 kos

3451429


Priporočeni izdelki
delovni standardi (lastni)
500 MHz
VOLTCRAFT ADO-3504 digitalni osciloskop 350 MHz 2.5 GSa/s 250 Mpts 12 Bit digitalni osciloskop (dso) 1 kos
VOLTCRAFT ADO-3504 digitalni osciloskop 350 MHz 2.5 GSa/s 250 Mpts 12 Bit digitalni osciloskop (dso) 1 kos

3451431


delovni standardi (lastni)
350 MHz
VOLTCRAFT ADO-5004 digitalni osciloskop Kalibrirano (ISO) 500 MHz 2.5 GSa/s 250 Mpts 12 Bit digitalni osciloskop (dso) 1 kos
VOLTCRAFT ADO-5004 digitalni osciloskop Kalibrirano (ISO) 500 MHz 2.5 GSa/s 250 Mpts 12 Bit digitalni osciloskop (dso) 1 kos

3770945


ISO
500 MHz
VOLTCRAFT ADO-5004 digitalni osciloskop Kalibrirano (DAkkS akreditiran laboratorij (dakks)) 500 MHz 2.5 GSa/s 250 Mpts 12 Bit digitalni osciloskop (dso) 1 kos
VOLTCRAFT ADO-5004 digitalni osciloskop Kalibrirano (DAkkS akreditiran laboratorij (dakks)) 500 MHz 2.5 GSa/s 250 Mpts 12 Bit digitalni osciloskop (dso) 1 kos

3770946


DAkkS akreditiran laboratorij (dakks)
500 MHz
VOLTCRAFT ADO-3504 digitalni osciloskop Kalibrirano (ISO) 350 MHz 2.5 GSa/s 250 Mpts 12 Bit digitalni osciloskop (dso) 1 kos
VOLTCRAFT ADO-3504 digitalni osciloskop Kalibrirano (ISO) 350 MHz 2.5 GSa/s 250 Mpts 12 Bit digitalni osciloskop (dso) 1 kos

3770947


ISO
350 MHz
VOLTCRAFT ADO-3504 digitalni osciloskop Kalibrirano (DAkkS akreditiran laboratorij (dakks)) 350 MHz 2.5 GSa/s 250 Mpts 12 Bit digitalni osciloskop (dso) 1 kos
VOLTCRAFT ADO-3504 digitalni osciloskop Kalibrirano (DAkkS akreditiran laboratorij (dakks)) 350 MHz 2.5 GSa/s 250 Mpts 12 Bit digitalni osciloskop (dso) 1 kos

3770948


DAkkS akreditiran laboratorij (dakks)
350 MHz
