VOLTCRAFT DSO-2202H + AFG ročni osciloskop 200 MHz 2-kanalni 1 GSa/s 8 kpts 8 Bit slušalka 1 kos

Prenosni osciloskop z več upravljalnimi tipkami in zaslonom, ki prikazuje različne diagrame valovnih oblik.

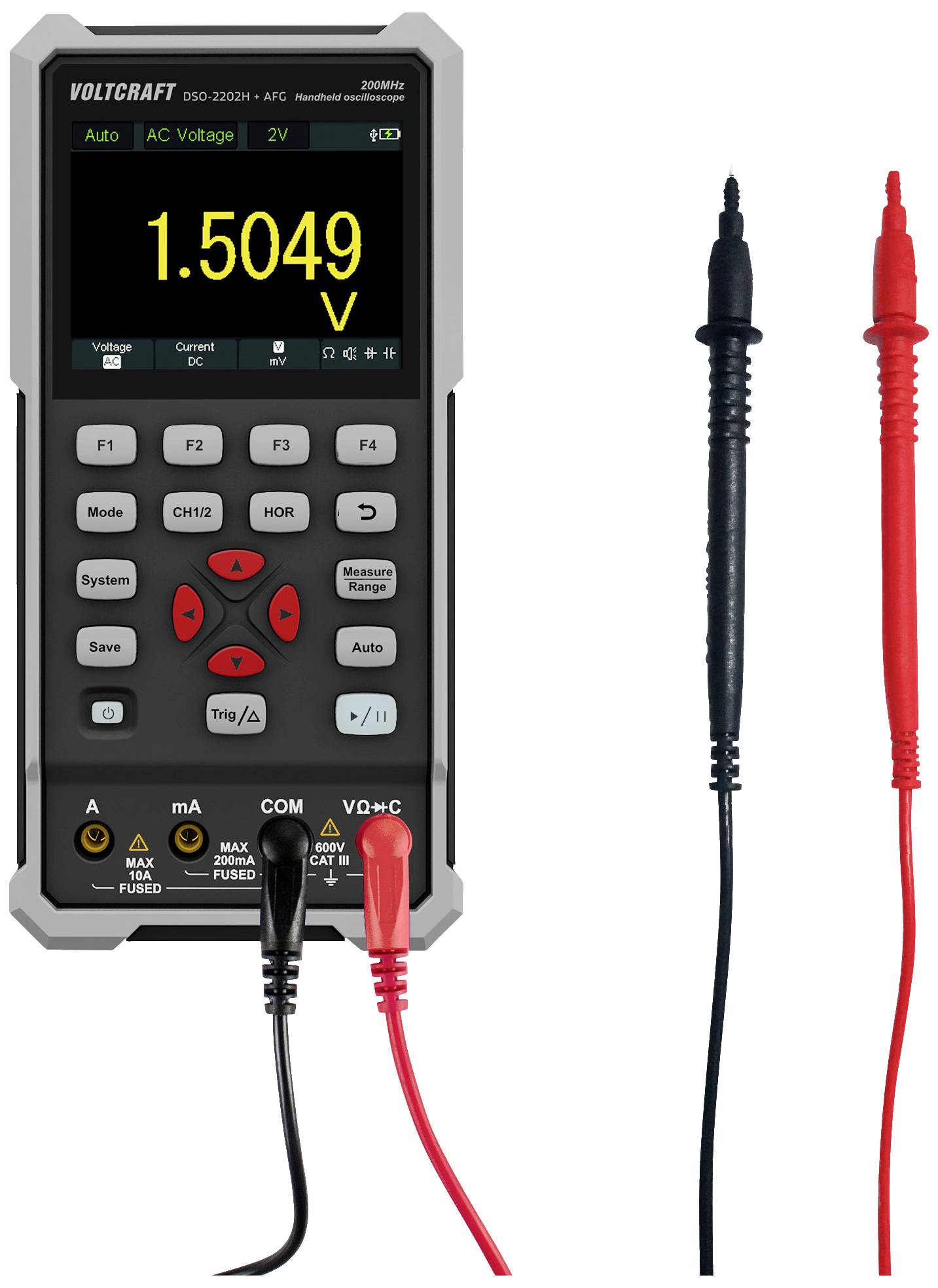

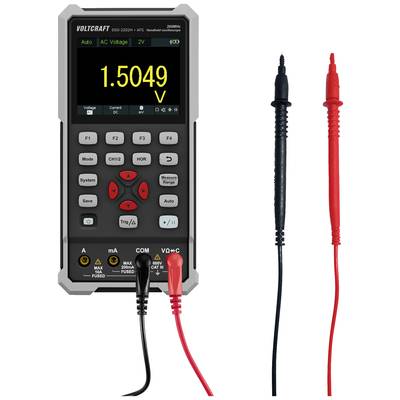

Digitalni multimeter prikazuje izmerjeno vrednost 1,5049 volta. Na desni strani so prikazane črne in rdeče merilne žice.

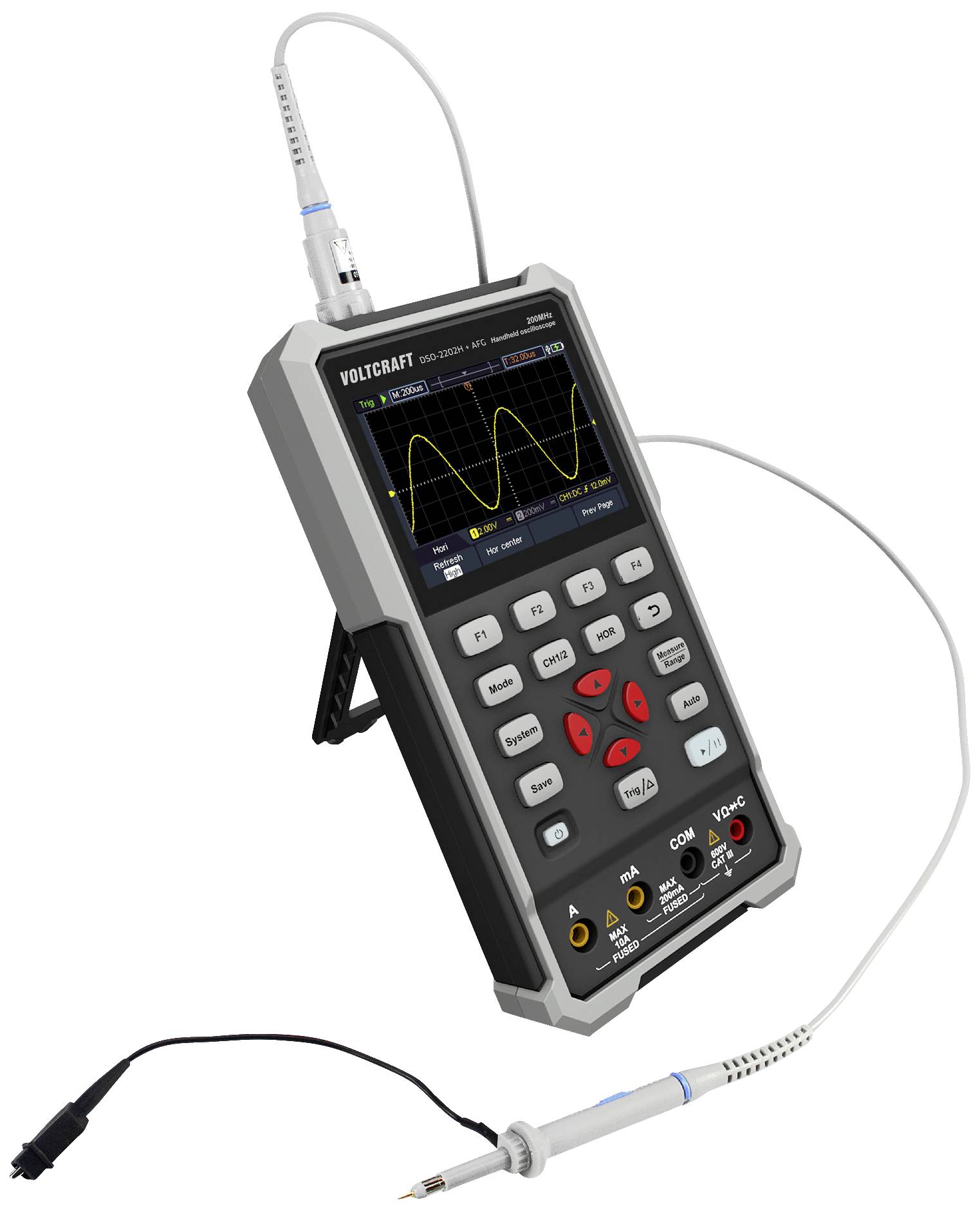

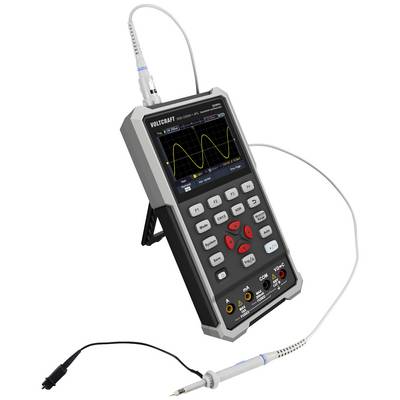

Prenosni osciloskop z digitalnim zaslonom prikazuje meritev sinusne valovne oblike. Tipalo je priključeno.

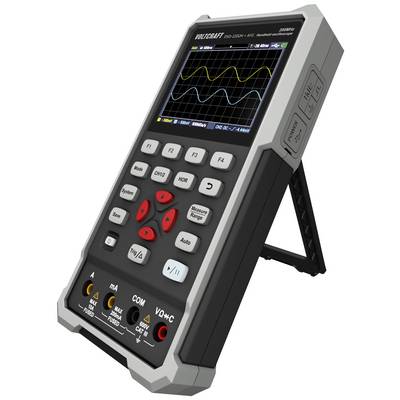

Digitalni multimeter s barvnim zaslonom, ki prikazuje več merilnih krivulj ter tipke za različne meritve in nastavitve.

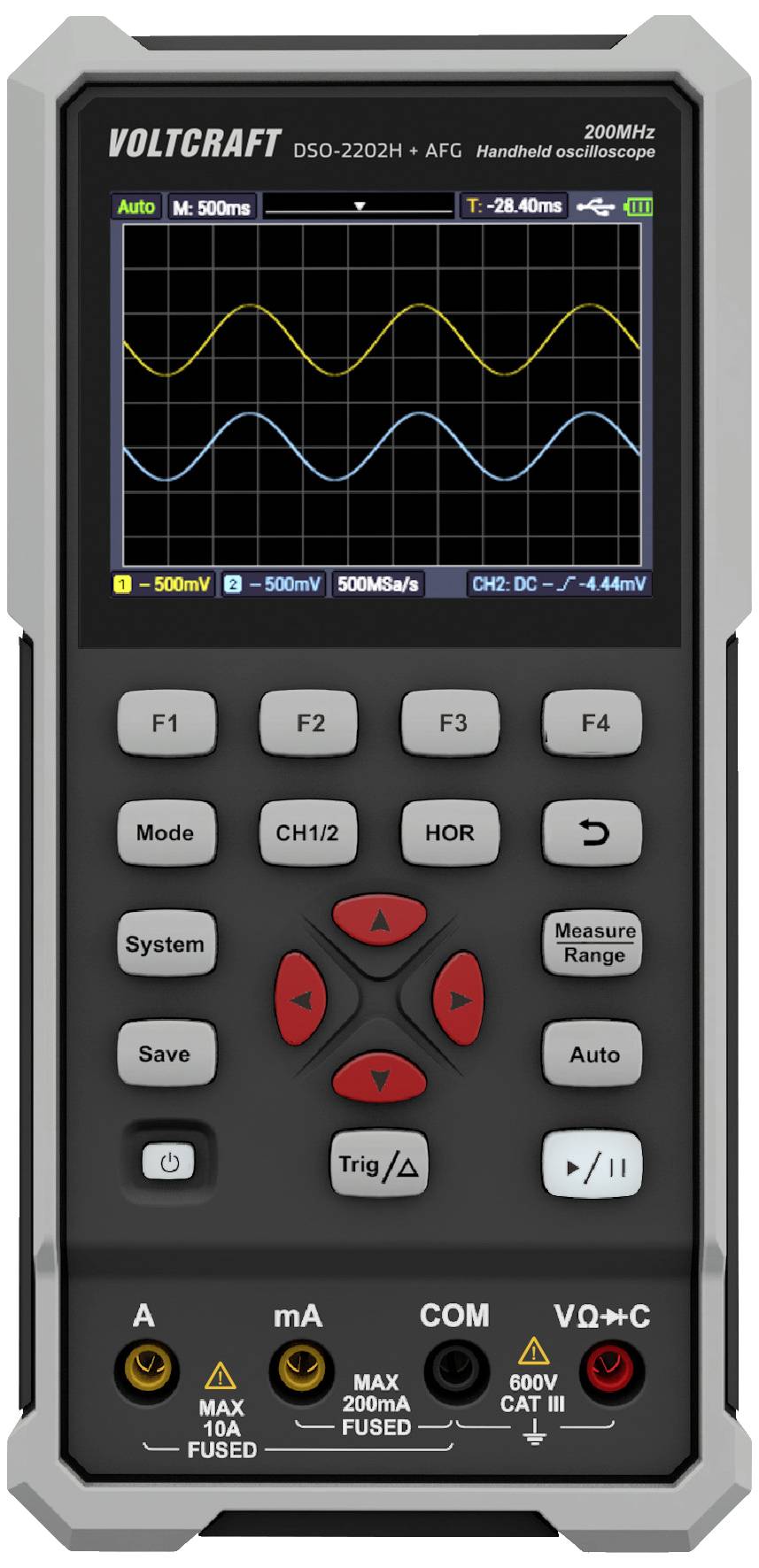

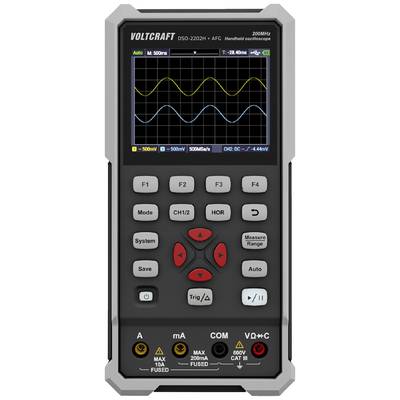

Prenosni ročni osciloskop Voltcraft DSO-2202H; prikazuje potek signala na zaslonu; tipke za nastavitve napetosti in merilna območja.

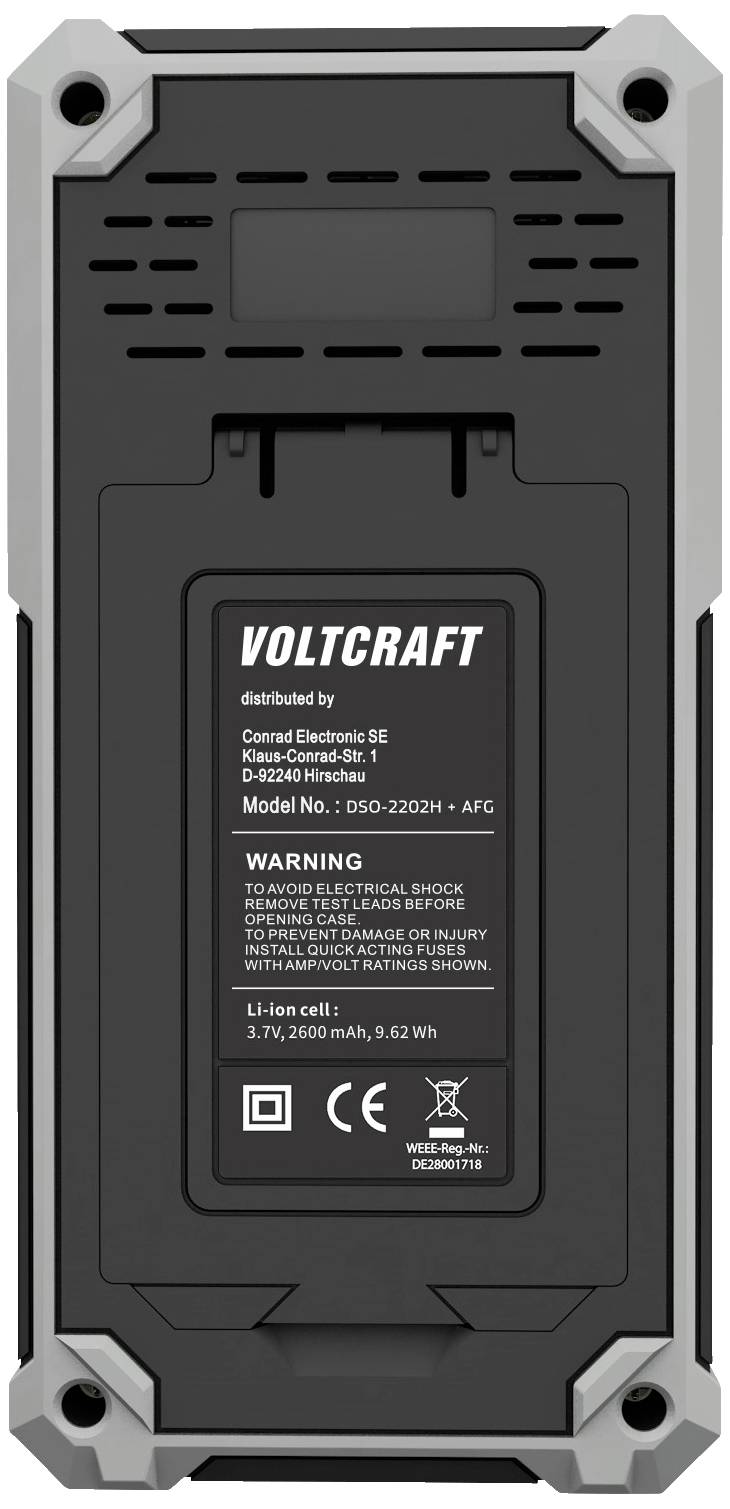

Zadnja stran naprave VOLTCRAFT z tehničnimi podatki in opozorili za uporabo in varnost na nalepki.

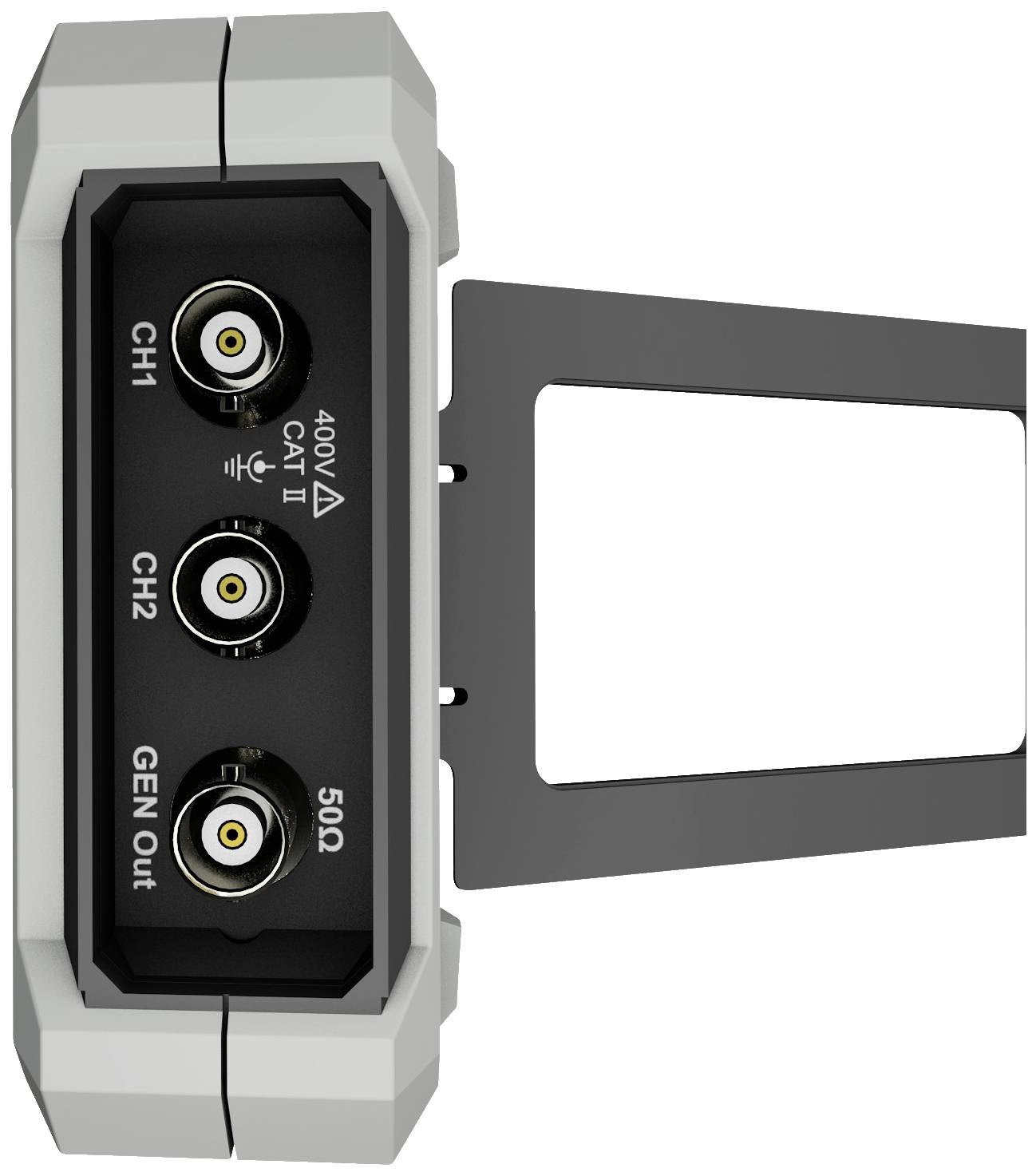

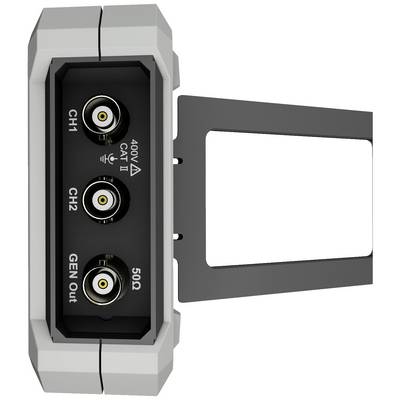

Črna plošča naprave s tremi priključki: 'CH1', 'CH2' in 'GEN Out' ter oznako '400V CAT II'.

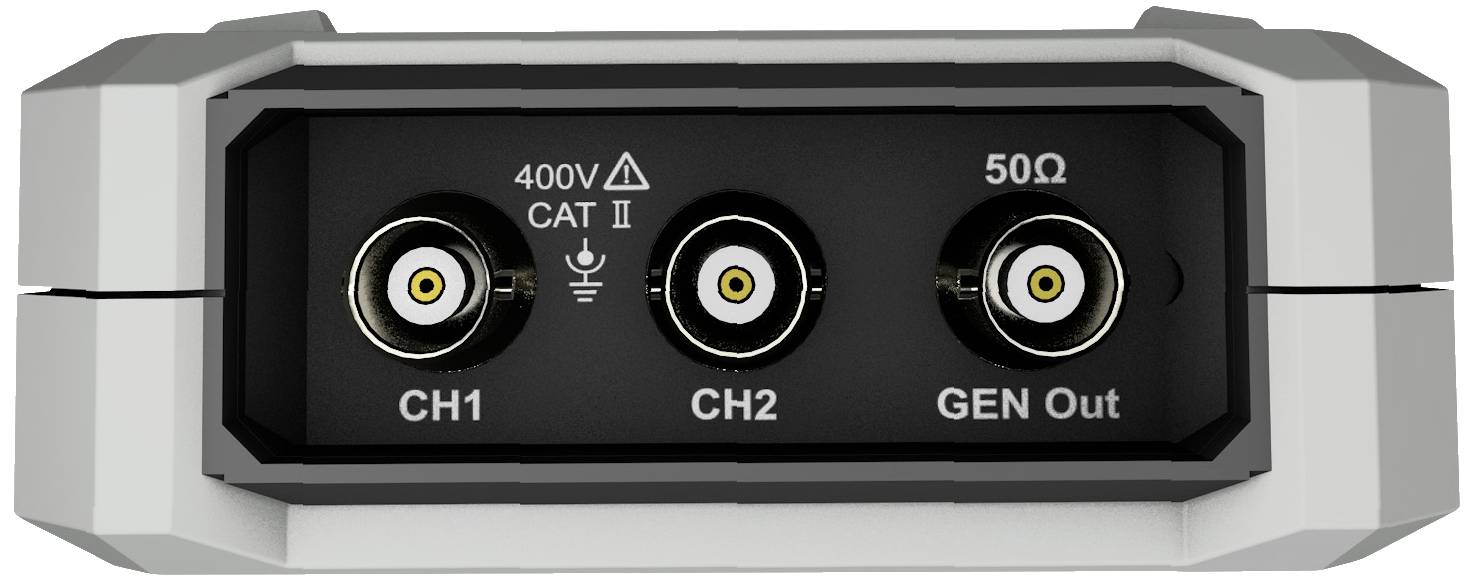

'Pogled zadnje strani elektronske naprave s tremi priključki: CH1, CH2 in GEN Out, označene z 400V CAT II in 50Ω.'

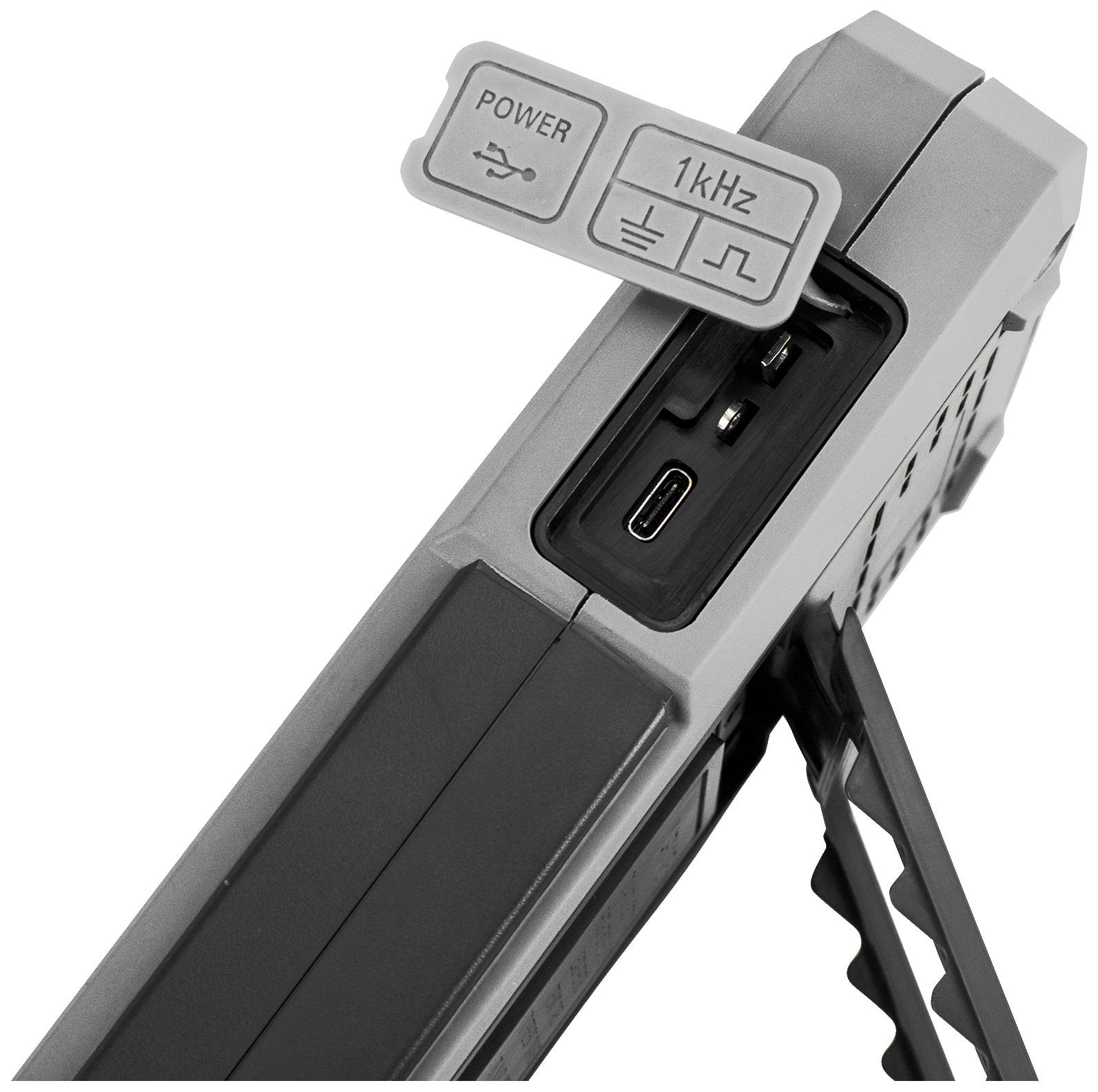

Namizni multimeter z odstranljivo pokrovčkom, ki prikazuje gumba 'POWER' in '1kHz'; ima tudi USB- in priključke jack.

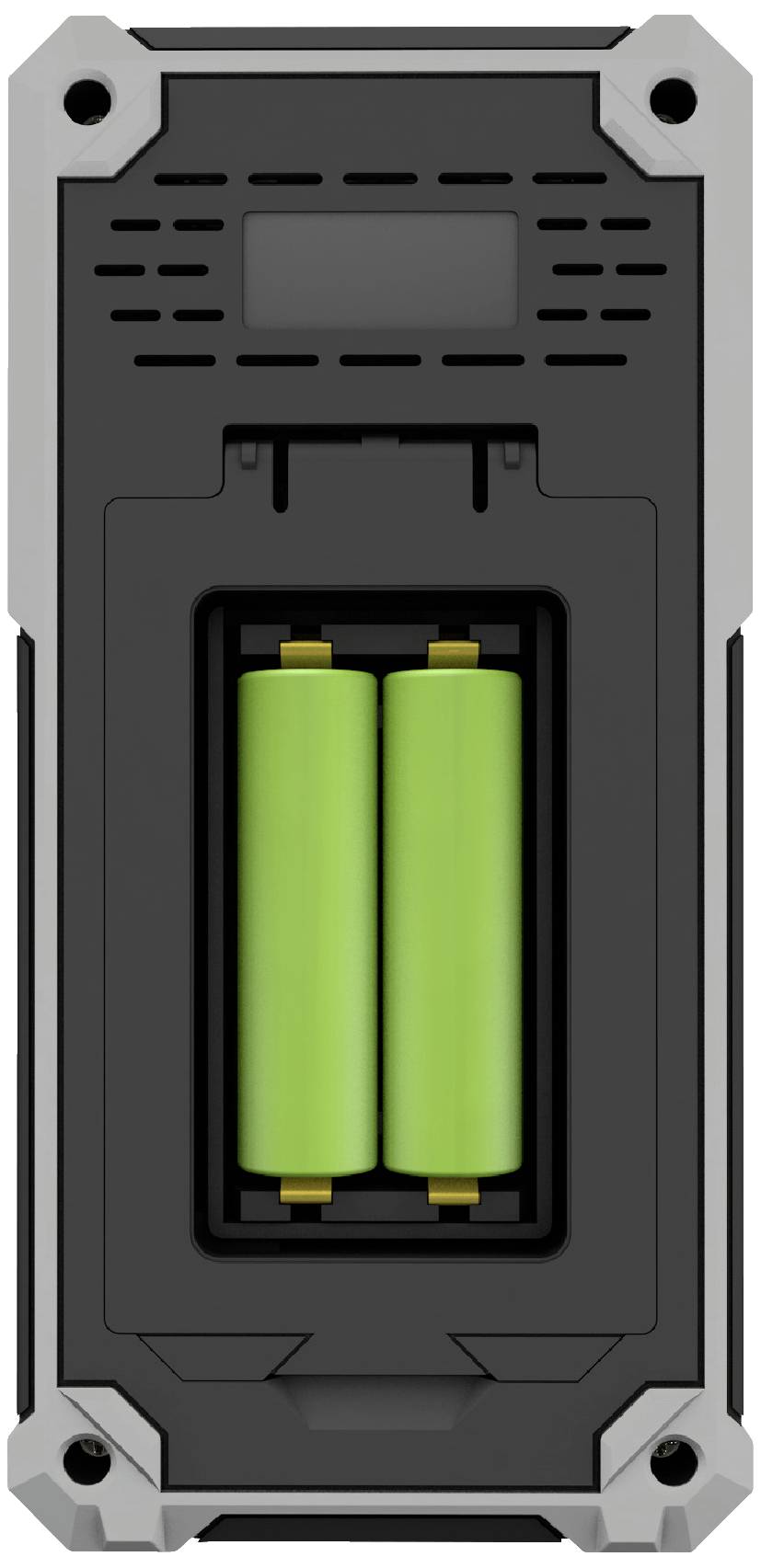

Slika prikazuje zadnji del prenosne naprave z odprtim prostorom za baterije. Vidni sta dve zeleni bateriji.

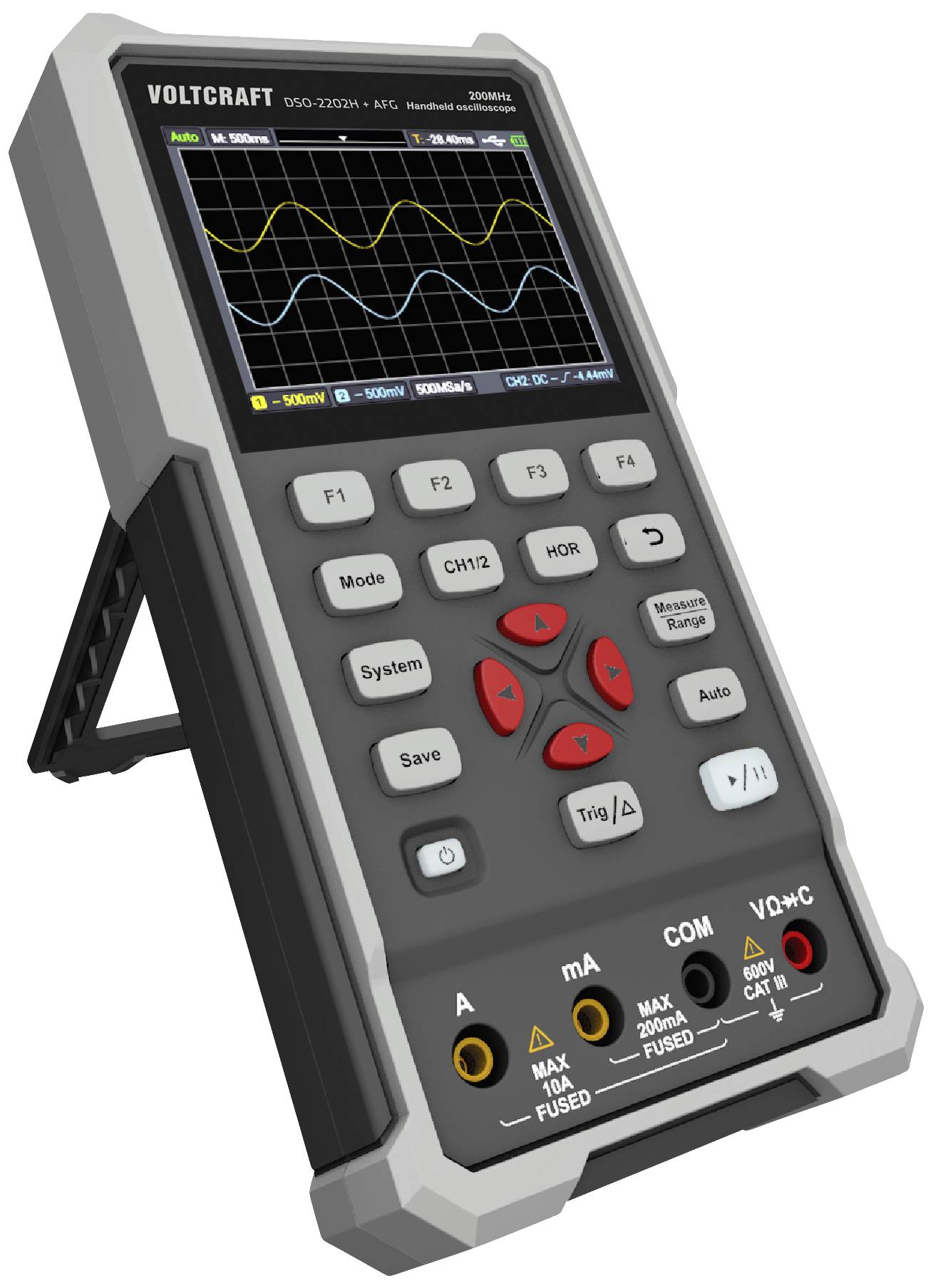

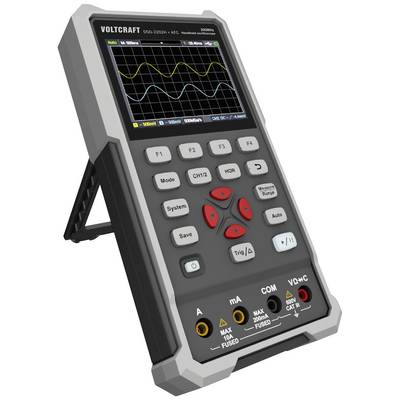

Ročna naprava z zaslonom prikazuje dva valovni obliki, eno nad drugo, v različnih barvah. Spodaj ima več tipk in priključkov.

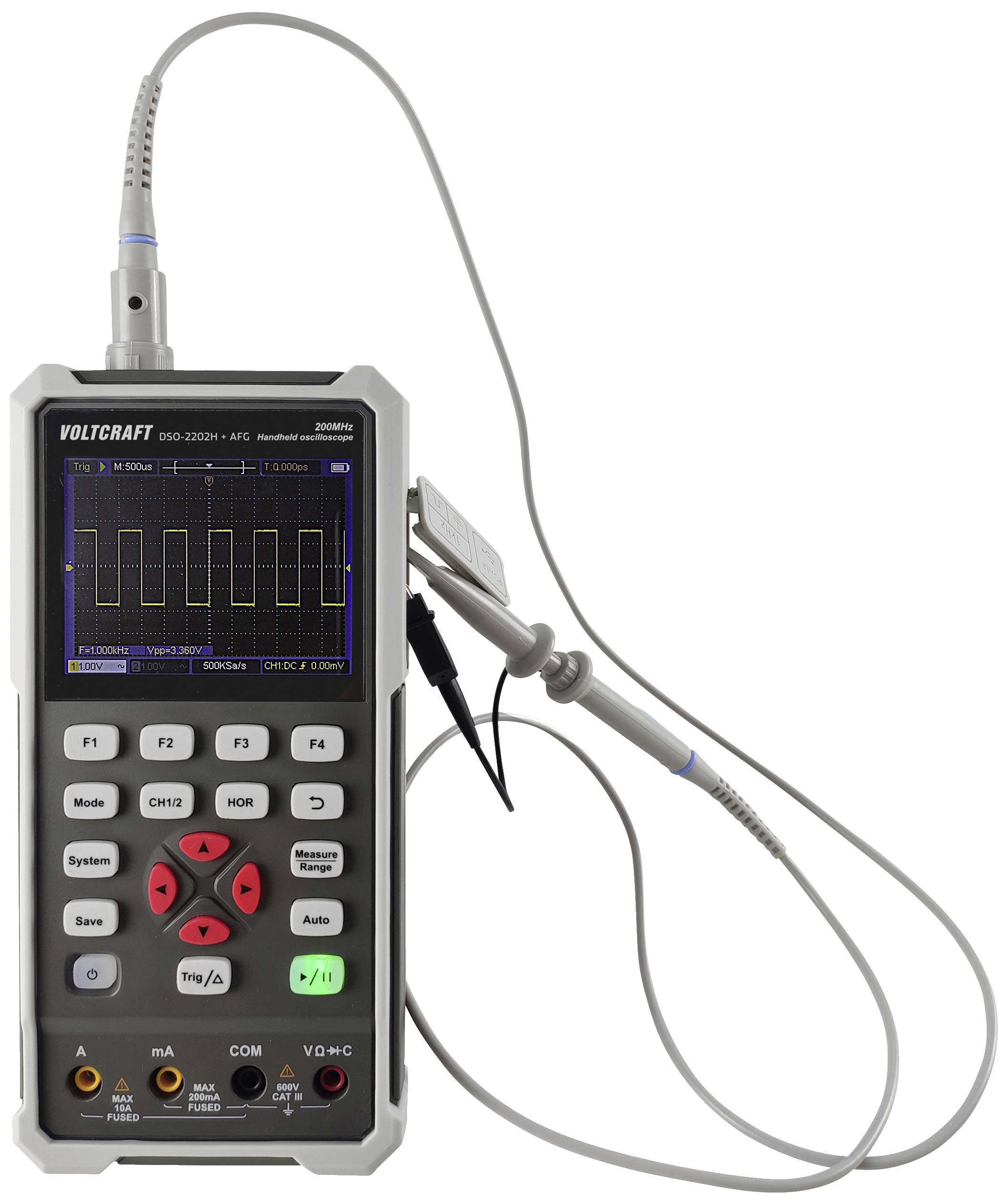

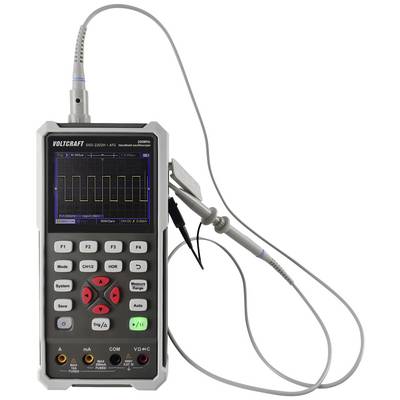

Prenosni osciloskop meri električne signale. Zaslon prikazuje pravokotno valovno obliko. Naprava ima različne funkcijske tipke.

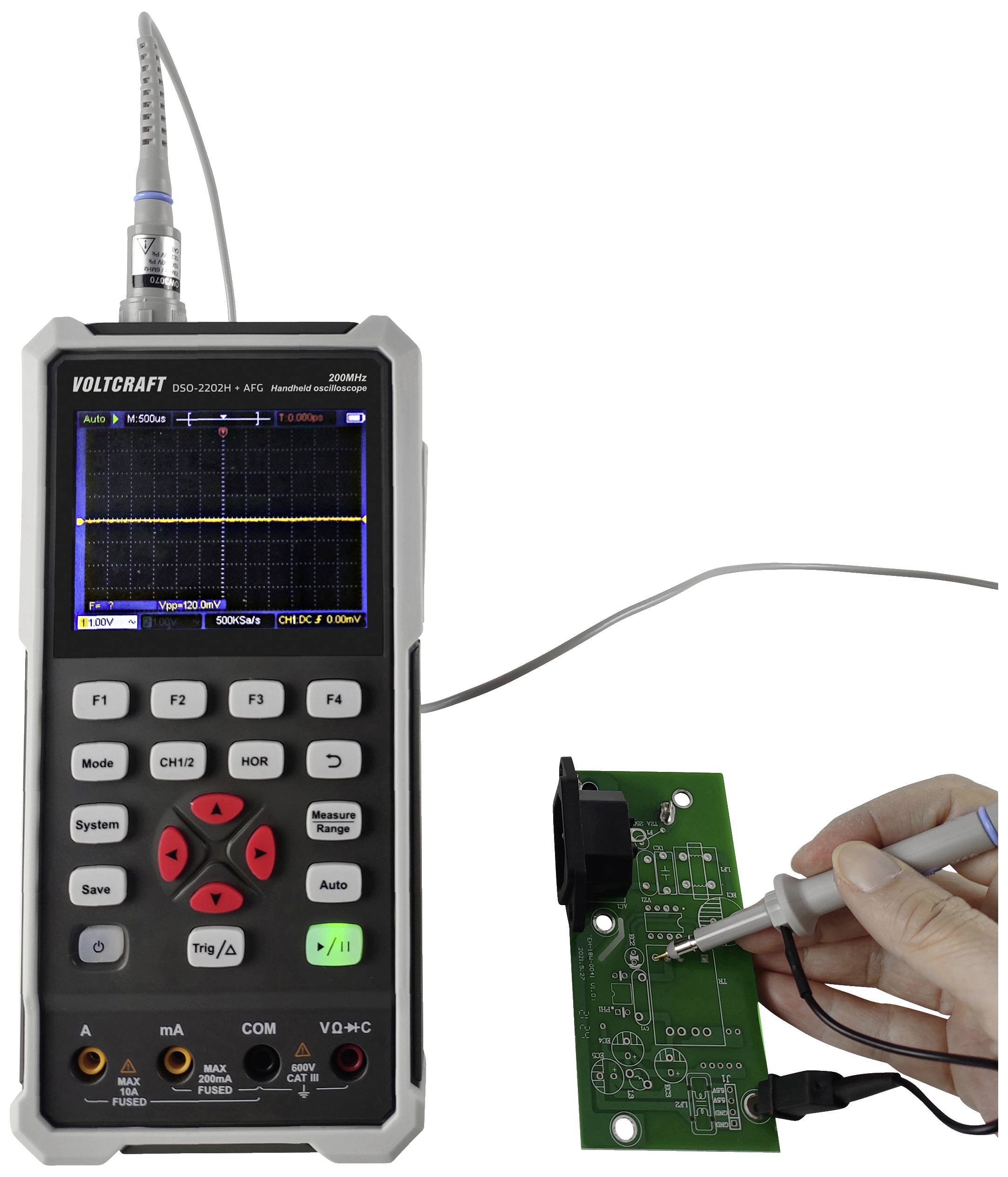

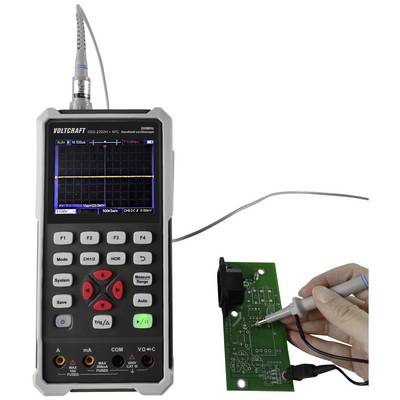

Ročni osciloskop meri napetostne vrednosti na zeleni tiskani plošči. Zaslon prikazuje osciloskopski diagram.

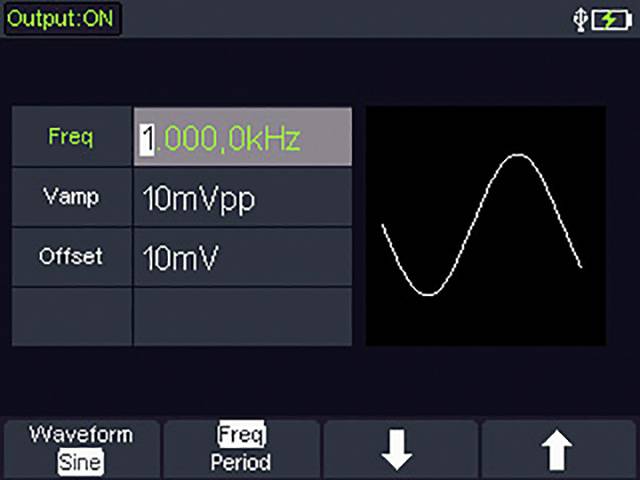

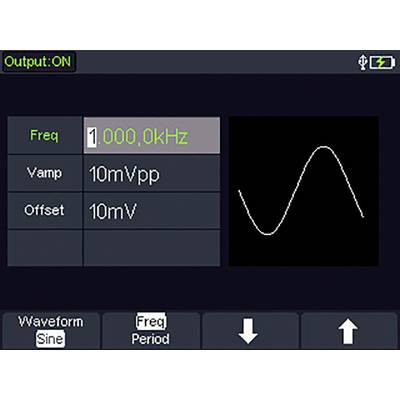

Slika zaslona osciloskopa, ki prikazuje sinusni val pri frekvenci 1000,0 kHz z amplitudo 10 Vpp in offset-om 10 mV.

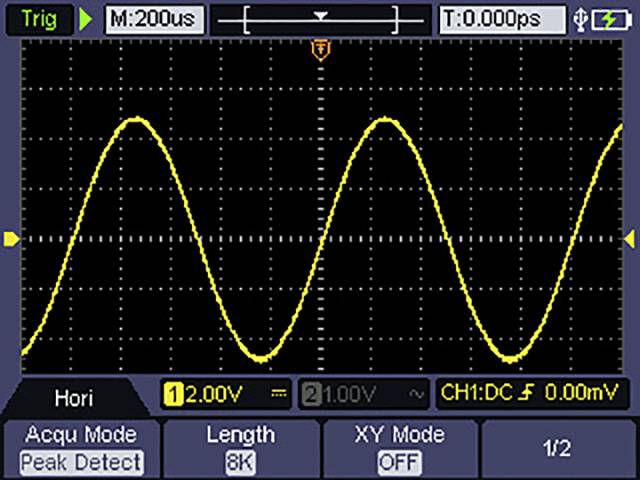

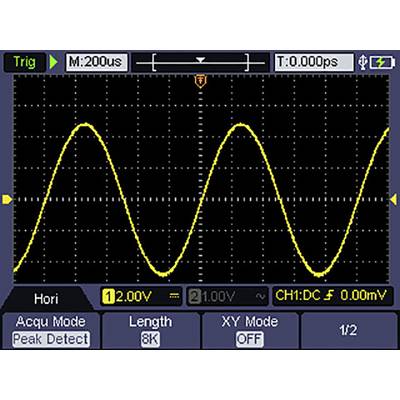

Osciloskopski zaslon prikazuje sinusno valovanje.

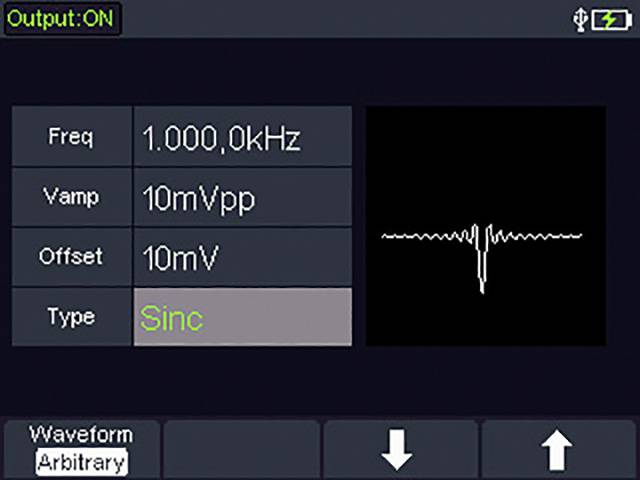

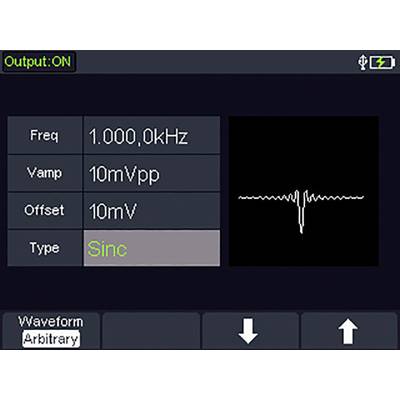

'Izhod: VKLOP'. Prikaz frekvenčnega generatorja: Frekvenca 1.000,0 kHz, Vamp 10 mVpp, Offset 10 mV, Tip 'Sinc'. Grafika pravokotne oblike valovne oblike na desni.

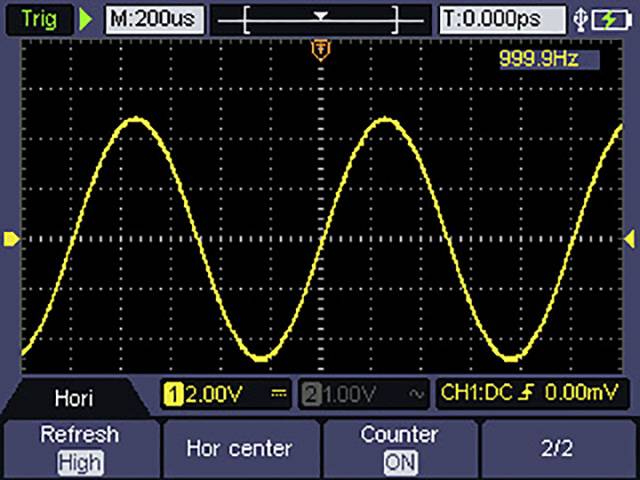

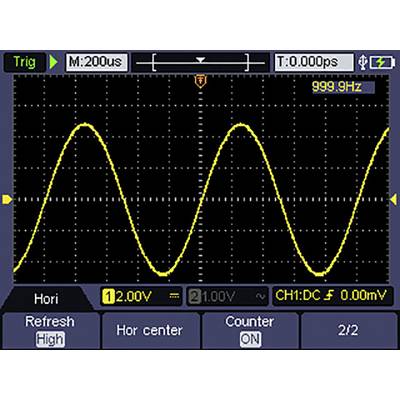

Zaslon osciloskopa prikazuje rumeno sinusno valovanje s frekvenco 999,9 Hz in napetostjo 12,00 V na kanalu 1.

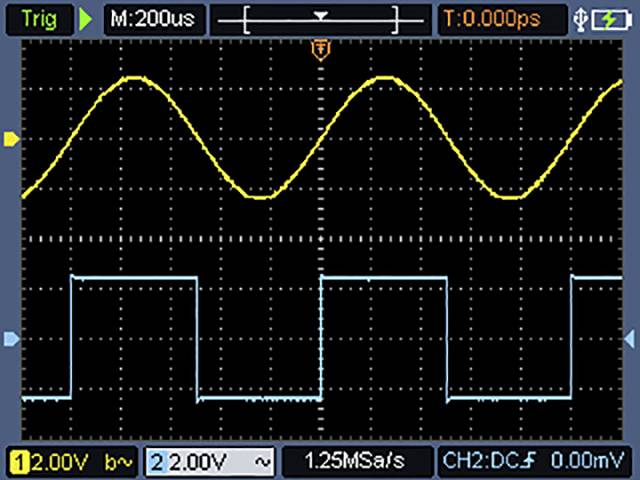

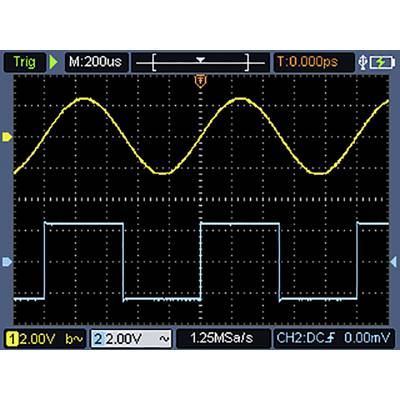

Osciloskopski zaslon prikazuje dve valovni obliki: zgornjo rumeno sinusno valovanje in spodnjo modro pravokotno valovanje. Osi prikazujejo napetosti.

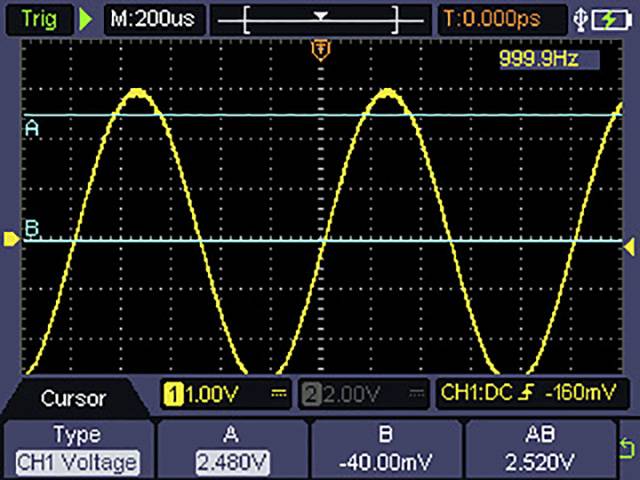

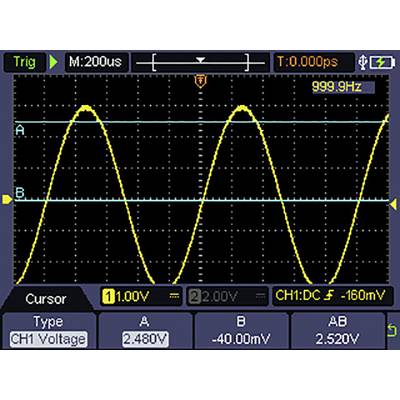

Osciloskop prikazuje rumeno sinusno krivuljo pri 999,9 Hz. Izmerjene vrednosti: 2,480 V napetosti, horizontalna in vertikalna os z oznakami.

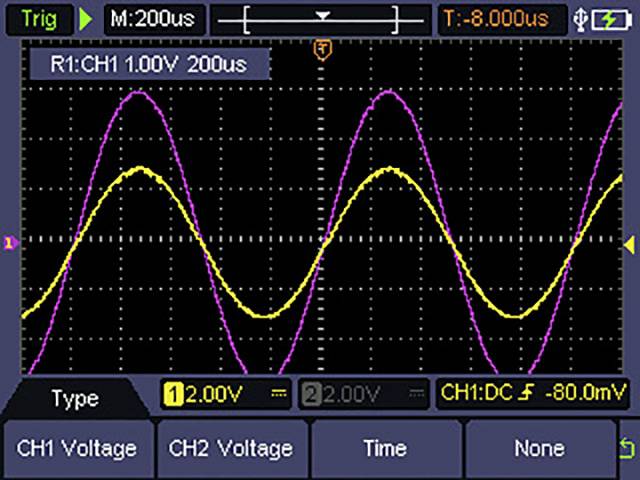

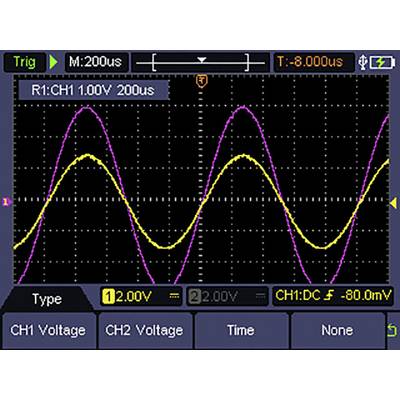

Osciloskop prikazuje dve sinusni valovanji. Rumena linija ima amplitudo 1,00 V, rožnata linija prav tako. Y-os prikazuje napetost, X-os prikazuje čas.

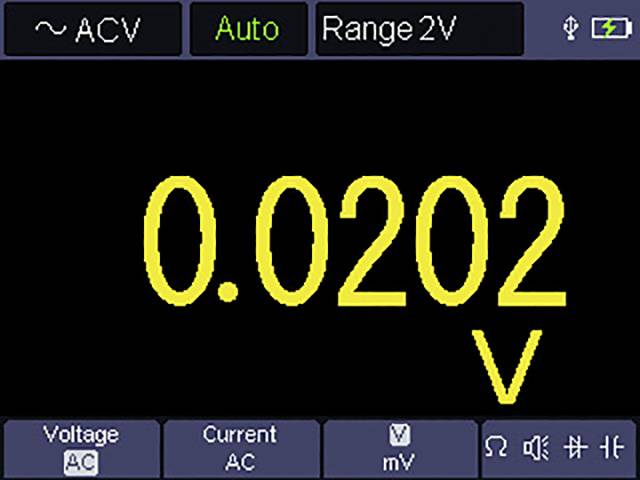

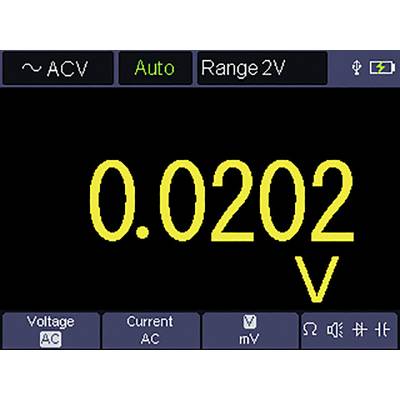

Digitalni voltmeter prikazuje izmerjeno vrednost: 0,0202 volta na območju izmenične napetosti 2 V. Samodejni način je aktiviran.

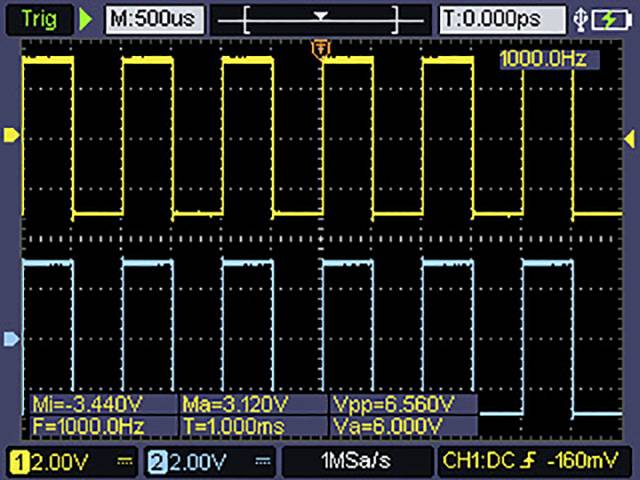

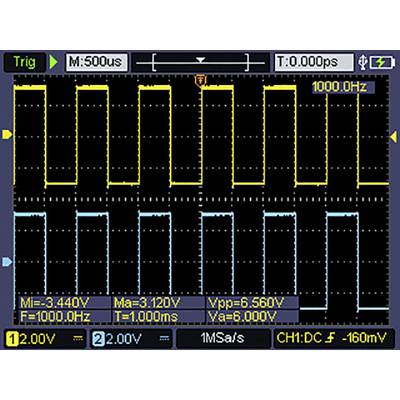

'Osciloskopski prikaz z dvema valovnima oblikama. Zgornji val: 1000,0 Hz, spodnja valovna oblika. Parametri: Vpp=6,560 V, T=1,000 ms.'

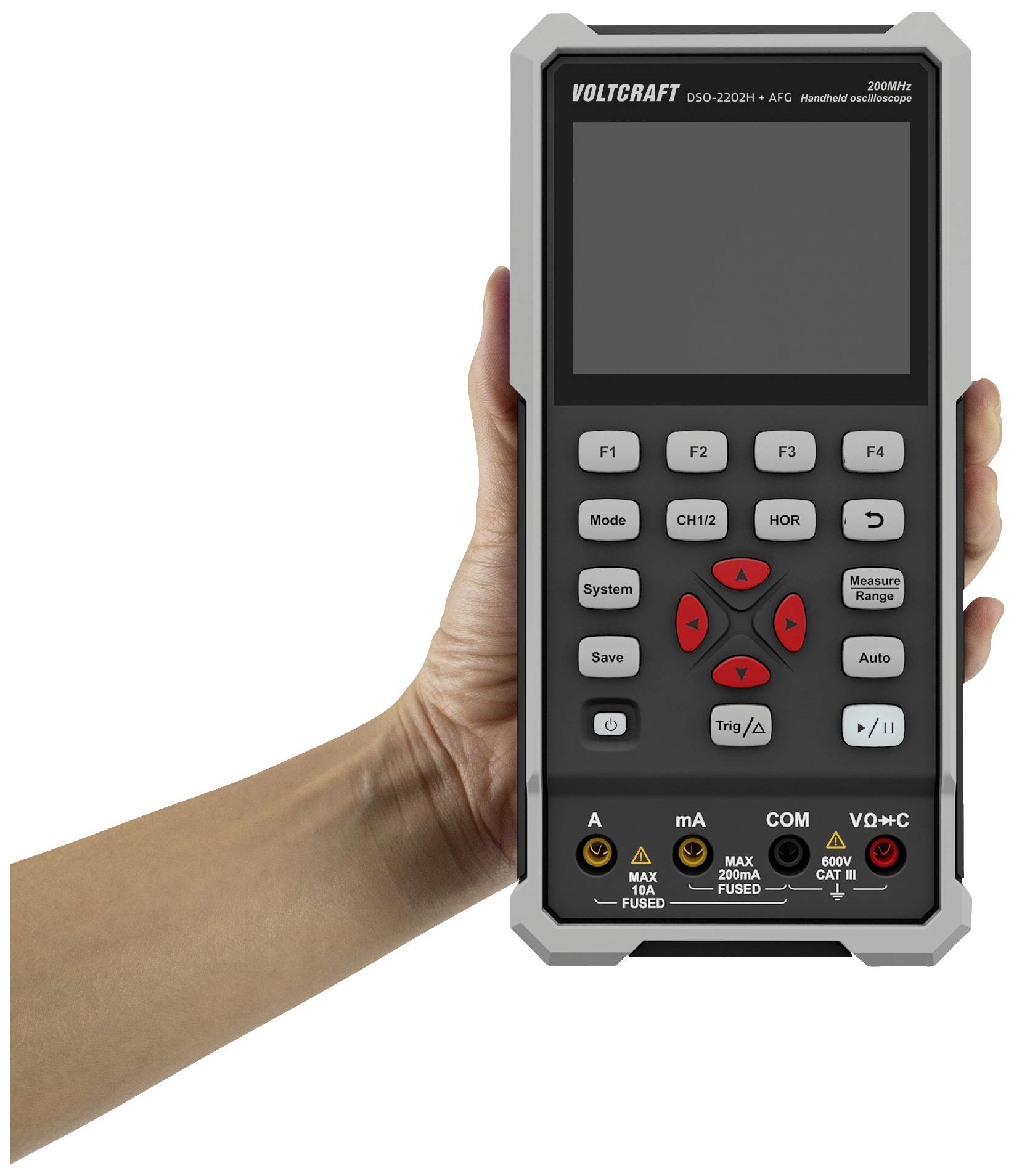

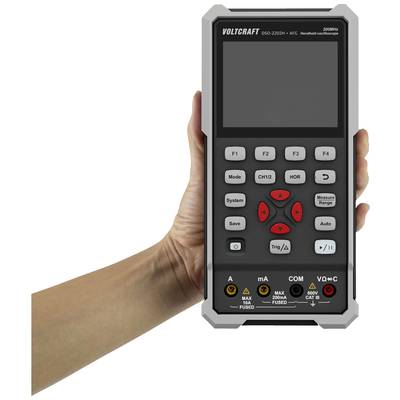

Ena roka drži prenosni merilnik z zaslonom in tipkovnico, ki se uporablja za merjenje električnih tokov.
1/23
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Dostava čet.,29.10.
116 kos - zaloga Nemčija
Število
Skupaj (429,00 € / Kos)
429,00 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

DSO-2202H + AFG digitalni osciloskop 3 v 1

  • 3 v 1 - osciloskop, multimeter in generator valovnih oblik
  • 8,89 cm (3,5-palčni) barvni LCD-zaslon (320 x 240 slikovnih pik)
  • Vmesnik USB Type-C®

Dodatne informacije

Tehnične specifikacije

  • Največ 10.000 besednih posnetkov v minuti/s
Vrsta izdelka

ročni osciloskop

Pasovna širina

200 MHz

Stopnja vzorčenje na kanal

1 GSa/s

Prikaz

Barvni LCD-prikazovalnik

Izvedba

8 Bit

Velikost zaslona

8.89 cm

Značilnosti osciloskopa

slušalka

Časovna baza

2 ns/div - 1000 s/div

Število analognih vhodov maks.

2

delovni standardi (lastni)

Merilna kategorija

CAT II 400 V

Navpični odklon

10 mV/div - 10 V/div

Vhodna impedanca

1 MΩ±2%, parallel dazu 16 pF±10 pF

Vhodni sklop

DC, AC, ozemljitev

Vhodna napetost

400 V (enosmerna napetost + izmenična napetost, najvišja/najvišja napetost, vhodna impedanca 1 MΩ)

Oskrba z napetostjo

USB-C® (zun.), 2x 18650 (notr.)

Mere

(D x Š x V) 198 x 38 x 96 mm

Teža

0.6 kg

Širina

38 mm

Višina

96 mm

Dolžina

198 mm

Vmesnik

USB naprava

Globina pomnilnika/kanal

8 kpts

Vrsta

DSO-2202H + AFG

Embalaža brez plastike

embalaža brez plastike

Skladnost in certifikati

Certified by EU Garan

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2687724 VOLTCRAFT DSO-2202H + AFG ročni osciloskop 200 MHz 2-kanalni 1 GSa/s 8 kpts 8 Bit slušalka 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2687724 VOLTCRAFT DSO-2202H + AFG ročni osciloskop 200 MHz 2-kanalni 1 GSa/s 8 kpts 8 Bit slušalka 1 kos

Navodila za uporabo in varnost 2687724 VOLTCRAFT DSO-2202H + AFG ročni osciloskop 200 MHz 2-kanalni 1 GSa/s 8 kpts 8 Bit slušalka 1 kos

Garancijski pogoji

Garancijski pogoji 2687724 VOLTCRAFT DSO-2202H + AFG ročni osciloskop 200 MHz 2-kanalni 1 GSa/s 8 kpts 8 Bit slušalka 1 kos

Prenos datotek

Prenos datotek 2687724 VOLTCRAFT DSO-2202H + AFG ročni osciloskop 200 MHz 2-kanalni 1 GSa/s 8 kpts 8 Bit slušalka 1 kos

Prenos datotek 2687724 VOLTCRAFT DSO-2202H + AFG ročni osciloskop 200 MHz 2-kanalni 1 GSa/s 8 kpts 8 Bit slušalka 1 kos

Opis

Digitalni osciloskop VOLTCRAFT DSO-2202H + AFG 3 v 1 navdušuje s pasovno širino 200 MHz, 2 kanaloma in 8,89 cm barvnim LCD-zaslonom. Največja frekvenca vzorčenja je 1 GS/s, zmogljivost snemanja pa 8 K. Digitalni osciloskop VOLTCRAFT deluje z 8-bitno vertikalno ločljivostjo. Vrata USB služijo tudi za shranjevanje podatkov.

Besedilo je strojno prevedeno.

Izvedba

  • FG
  • Pasovna širina 200 MHz, 2 kanala
  • Največja frekvenca vzorčenja 1 GSA/s
  • Največja dolžina snemanja 8K
  • 8-bitna navpična ločljivost
  • Multimetri
  • KAT II 1000 V
  • 20.000 štetij
  • Prostor za avtomobile
  • TRMS
  • Vrsta meritve - napetost, tok, upor, kapacitivnost, vklop/izklop, dioda
  • Generator valovnih oblik
  • Največji frekvenčni izhod 25 MHz, 1 kanal
  • Največja frekvenca vzorčenja 125 MSa/s
  • Frekvenčna ločljivost 0,1 Hz
  • 14-bitna navpična ločljivost
  • dolžina valovne oblike 8K

Obseg dostave

  • FG
  • sonda
  • Orodje za nastavitev sonde
  • USB-kabel
  • Nosilno torbo
  • 2 x BNC kabel s krokodilsko sponko
  • 1 x par merilnih vodnikov za multimeter (rdeči in črni)
  • Programska oprema + angleški priročnik na CD-ju
  • Navodila
  • Varnostni list
